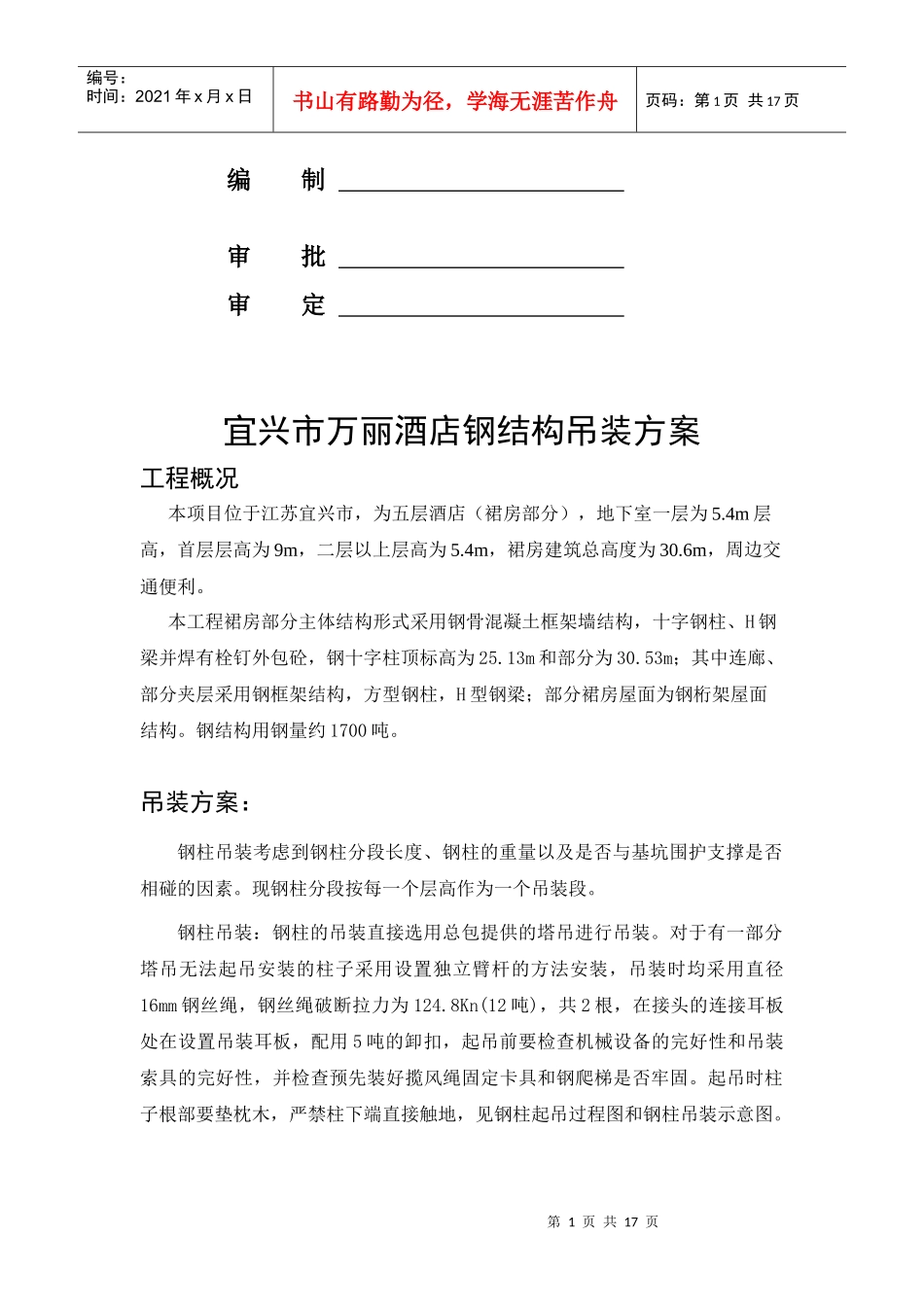

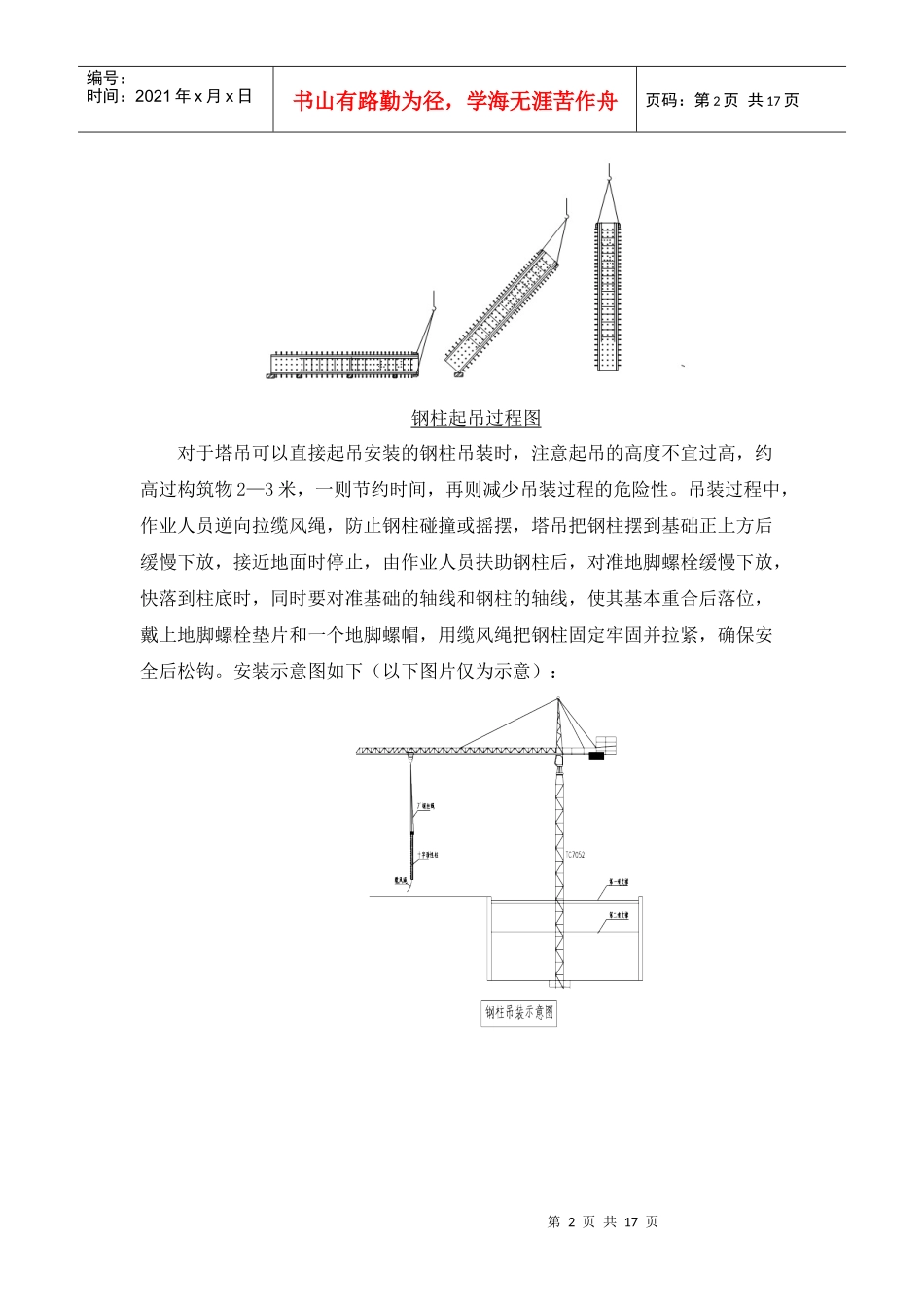

宜兴市万丽酒店钢结构吊装方案第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页编制审批审定宜兴市万丽酒店钢结构吊装方案工程概况本项目位于江苏宜兴市，为五层酒店（裙房部分），地下室一层为5.4m层高，首层层高为9m，二层以上层高为5.4m，裙房建筑总高度为30.6m，周边交通便利。本工程裙房部分主体结构形式采用钢骨混凝土框架墙结构，十字钢柱、H钢梁并焊有栓钉外包砼，钢十字柱顶标高为25.13m和部分为30.53m；其中连廊、部分夹层采用钢框架结构，方型钢柱，H型钢梁；部分裙房屋面为钢桁架屋面结构。钢结构用钢量约1700吨。吊装方案：钢柱吊装考虑到钢柱分段长度、钢柱的重量以及是否与基坑围护支撑是否相碰的因素。现钢柱分段按每一个层高作为一个吊装段。钢柱吊装：钢柱的吊装直接选用总包提供的塔吊进行吊装。对于有一部分塔吊无法起吊安装的柱子采用设置独立臂杆的方法安装，吊装时均采用直径16mm钢丝绳，钢丝绳破断拉力为124.8Kn(12吨)，共2根，在接头的连接耳板处在设置吊装耳板，配用5吨的卸扣，起吊前要检查机械设备的完好性和吊装索具的完好性，并检查预先装好揽风绳固定卡具和钢爬梯是否牢固。起吊时柱子根部要垫枕木，严禁柱下端直接触地，见钢柱起吊过程图和钢柱吊装示意图。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页钢柱起吊过程图对于塔吊可以直接起吊安装的钢柱吊装时，注意起吊的高度不宜过高，约高过构筑物2—3米，一则节约时间，再则减少吊装过程的危险性。吊装过程中，作业人员逆向拉缆风绳，防止钢柱碰撞或摇摆，塔吊把钢柱摆到基础正上方后缓慢下放，接近地面时停止，由作业人员扶助钢柱后，对准地脚螺栓缓慢下放，快落到柱底时，同时要对准基础的轴线和钢柱的轴线，使其基本重合后落位，戴上地脚螺栓垫片和一个地脚螺帽，用缆风绳把钢柱固定牢固并拉紧，确保安全后松钩。安装示意图如下（以下图片仅为示意）：第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页钢柱调整示意图对于塔吊无法吊装的构件，根据平常施工经验，采用独立臂杆，根据钢柱重量，取最大值8T，设计一个摆杆，采用φ245X10的圆管作为主杆，长度8米，用缆风绳为12#钢丝绳四根对称从上部拉紧，采用U字型夹头夹紧，每个节点夹2个U字型夹头，下部固定再牢固扎实节点，用10吨葫芦拉紧，如下图：第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页钢柱的找正：钢柱找正包括定位轴线找正和垂直度找正，定位轴线找正主要采用千斤顶找正法和撬棍找正法，千斤顶找正法适合大而重的钢柱，撬棍适合小而轻的钢柱，垂直度的找正用两台经纬仪从柱的纵横两个轴向同时观测，下部柱用斜垫板调整，用缆风绳结合手拉葫芦调整。找正完成后戴紧地脚螺帽，防止电焊破坏地脚螺栓的丝口，把垫片和柱底板焊接在一起。钢柱的临时固定：钢柱松钩找正后，先用缆风绳进行固定，防止失稳。因钢柱高度较高，柔性支撑无法保证其稳定性，必须及时用临时钢梁固定，使钢柱形成空间刚体结构。具体做法为：在缆风绳固定的情况下，钢柱上设置上高爬梯，由塔吊将临时钢梁吊起，安装于两根钢柱之间。钢柱的现场对接：钢柱之间对接采用底层钢柱顶端和上层钢柱底端安装定位连接板。为控制钢柱的标高，复查钢柱的长度后，选择0.5~4mm厚的钢板做间隙垫板，调整好钢柱的整体标高。调整完毕，用连接板把上下钢柱连接上并戴上安装螺栓，松掉吊钩后找正。★★★★★计算书★★★★★一、设计依据《钢结构设计规范》（GB50017-2003）《建筑结构荷载规范》（GB50009-2001）《建筑抗震设计规范》（GB50011-2001）《建筑地基基础设计规范》（GB50007-2002）《建筑钢结构焊接规程》（JGJ181-2002）《钢结构高强度螺栓连接的设计，施工及验收规程》（JGJ82-91）第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页二、计算简图计算简图(圆表示支座，数字为节点号)237第6页共17页第5页共17页编号：时间：...
