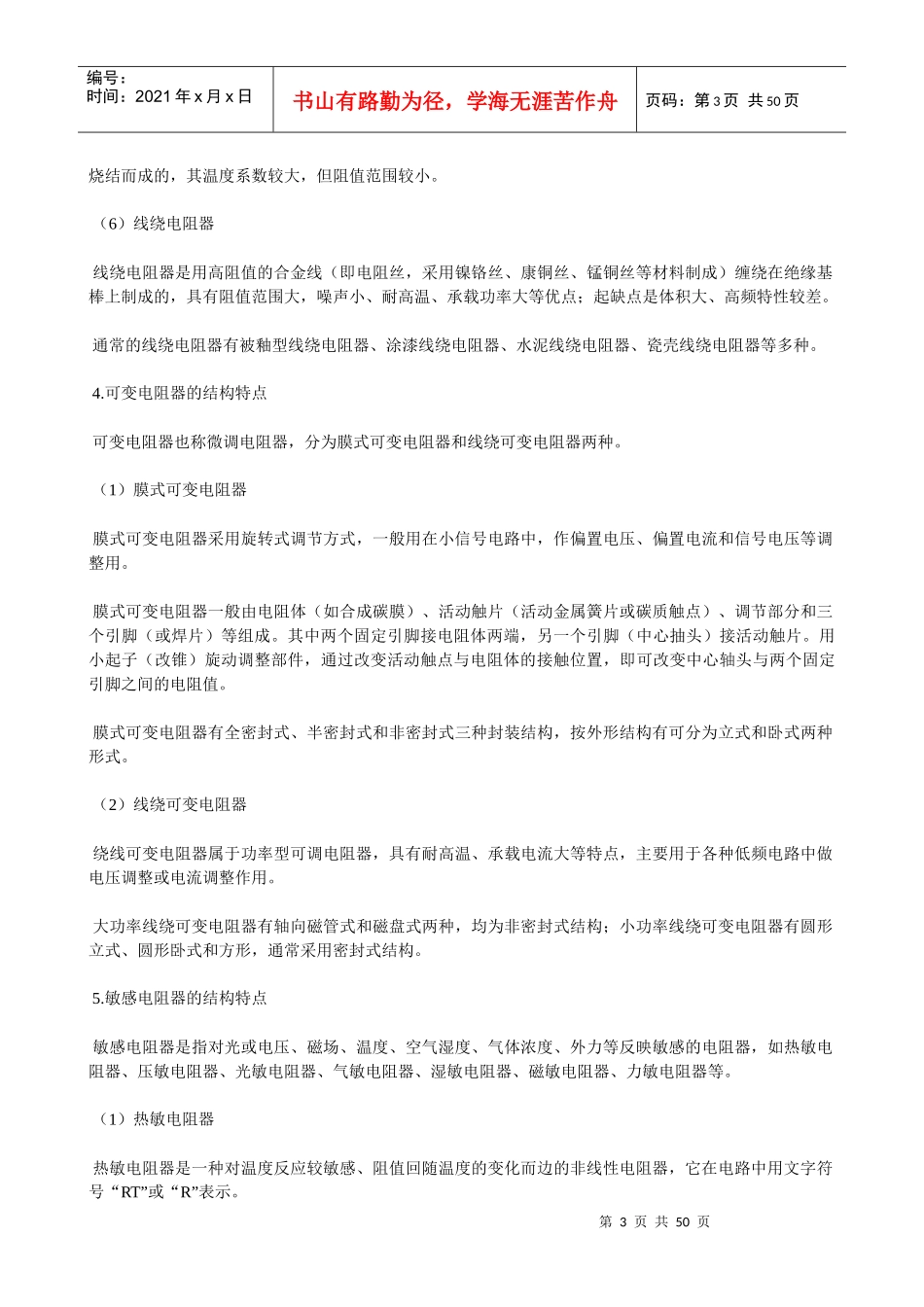

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页常用电子元器件简介一、电阻器电阻器（一般情况下也称电阻）是一种阻碍电流在电路中流动的线性元件，也是组成电子电路的主要元件之一。1.电阻器的作用及电路图形符号（1）电阻器的作用电阻器主要用于控制电路中的电压和电流，除了具有降压、分压、限流和分流作用外，还具有隔离、阻尼、滤波、阻抗匹配及信号幅度调节等功能。（2）电阻器的电路图形符号在电路中，电阻器的文字中符号用字母“R”表示。2.电阻器的种类电阻器通常可分为固定电阻器、可变电阻器、敏感电阻器、熔断电阻器和集成电阻器。根据用途、外形结构、电阻体制作材料及引脚结构形式的不同，电阻器还可分为多种种类。（1）按用途的不同分电阻器按用途的不同可分为通用电阻器、高阻电阻器、高压电阻器、高频无感电阻器和精密电阻器等。（2）按外形结构形式的不同分电阻器按外形结构形式的不同可分为圆柱形电阻器\管形电阻器\圆盘形电阻器和平面片状电阻器等。（3）按电阻体制作材料的不同分电阻器按电阻体制作材料的不同，可分为线绕电阻器和非线绕电阻器两大类。其中线绕电阻器又分为普通型线绕电阻器、被釉型线绕电阻器和陶瓷绝缘功率型线绕电阻器等；非线绕电阻器又分为碳膜电阻器金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、化学沉积膜电阻器、有机实心电阻器、金属玻璃釉电阻器等多种。（4）按引线结构形式的不同分按引线结构形式的不同可分为釉向有线型电阻器、径向有线型电阻器、同向引线型电阻器和无引线型电阻器。第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页3固定电阻器固定电阻器是指阻止固定不可改变的电阻器。通常的固定电阻器有碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、合成碳膜电阻器、实心电阻器、线绕电阻器等多种。（1）碳膜电阻器碳膜电阻器是采用碳膜作为导电层，属于膜式电阻器的一种。它是将经过真空高温热分解出的洁净碳沉积在柱形或管形陶瓷骨架上制成的。通过改变碳膜的厚度和使用刻槽的方法，可以变更碳膜的长度，从而制成不同阻值的碳膜电阻器。碳膜电阻器又分为普通碳膜电阻器、高频碳膜电阻器、精密碳膜电阻器等多种。（2）金属膜电阻器金属膜电阻器是采用金属膜作为导电层，也属于膜式电阻器。它是用高真空加热蒸发（或高温分解、化学沉积、烧渗等方法）技术将合金材料蒸镀在逃窜骨架上制成的。通过刻槽或改变金属膜的厚度，可以制成不同阻值的金属膜电阻器。金属膜电阻器又分为普通金属膜电阻器、半精密金属膜电阻器、高精密金属膜电阻器、高压金属膜电阻器等多种。与碳膜电阻器相比，金属膜电阻器具有噪声低、稳定性好等优点。（3）金属氧化膜电阻器金属氧化膜电阻器是由锑和锡等金属盐溶液喷雾到炽热（约550℃）的陶瓷骨架表面上沉积后制成的。与金属膜电阻器相比，金属氧化膜电阻器具有阻热、导电膜层均匀、膜与骨架结构结合牢固、抗氧化能力强等优点；其缺点是阻值范围小，通常在200kΩ以下。（4）合成碳膜电阻器合成碳膜电阻器是将碳黑、石墨、填充料与有机黏合剂配成悬浮液，将其涂覆与绝缘骨架上，再经加热聚合后制成的。合成碳膜电阻器可分为高阻合成碳膜电阻器、高压合成碳膜电阻器和真空兆欧合成碳膜电阻器等多种。（5）实心电阻器实心电阻器可分为有机实心电阻器和无机实心电阻器。有机实心电阻器是由颗粒状导体（如碳黑、石墨）、填充料（如云母粉、石英粉玻璃粉、二氧化钛等）和有机黏合剂（如酚醛树脂等）等材料混合并热压成型后制成的，具有较强的抗负载能力；无机实心电阻器是由导电物质（如碳黑石墨等）、填充材料和无机黏合剂（如玻璃釉等）混合压制成型后再经高温第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页烧结而成的，其温度系数较大，但阻值范围较小。（6）线绕电阻器线绕电阻器是用高阻值的合金线（即电阻丝，采用镍铬丝、康铜丝、锰铜丝等材料制成）缠绕在绝缘基棒上制成的，具有阻值范围大，噪声小、耐高温、承载功率大等优点；起缺点是体积大、...
