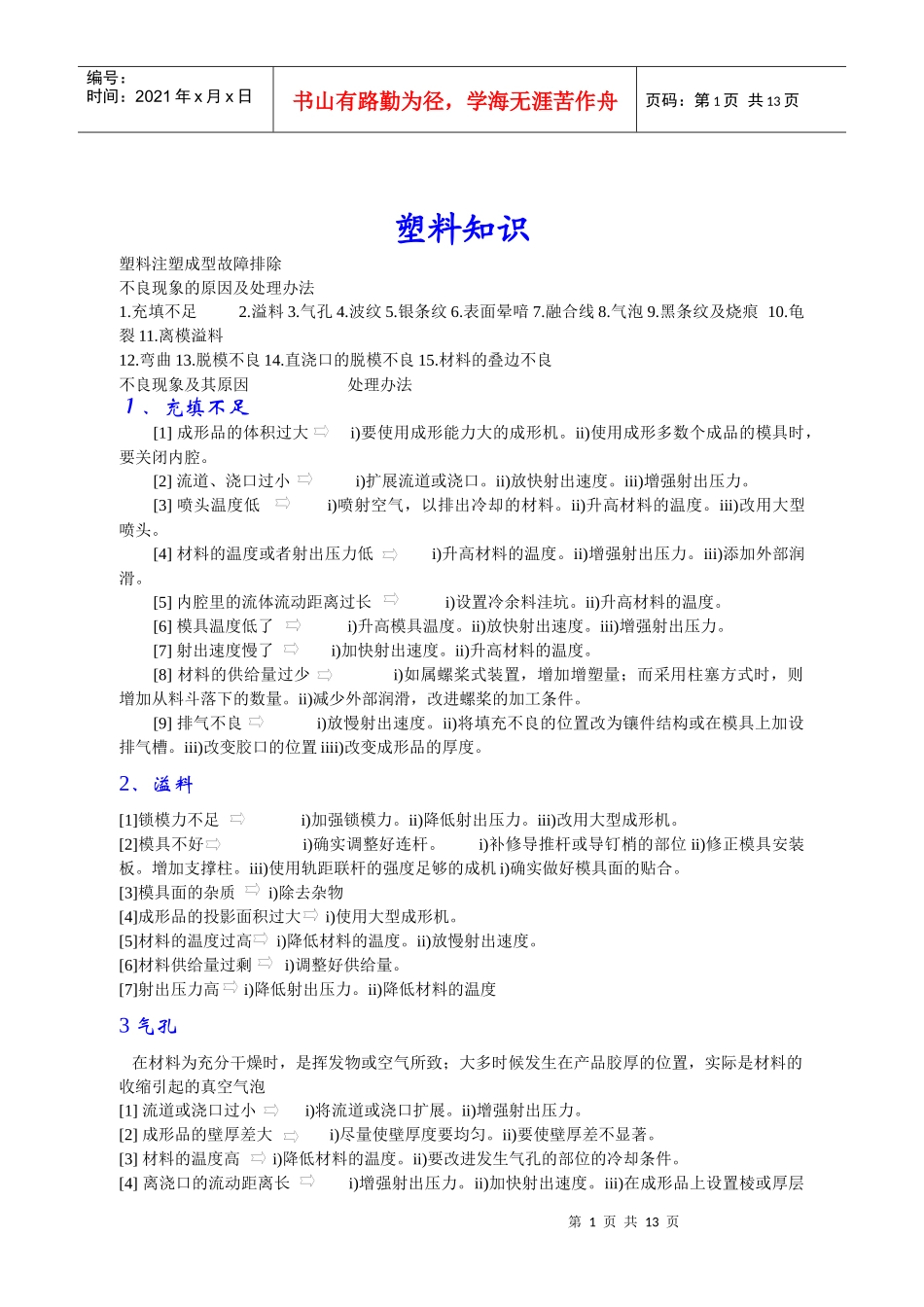

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页塑料知识塑料注塑成型故障排除不良现象的原因及处理办法1.充填不足2.溢料3.气孔4.波纹5.银条纹6.表面晕喑7.融合线8.气泡9.黑条纹及烧痕10.龟裂11.离模溢料12.弯曲13.脱模不良14.直浇口的脱模不良15.材料的叠边不良不良现象及其原因处理办法１、充填不足[1]成形品的体积过大i)要使用成形能力大的成形机。ii)使用成形多数个成品的模具时，要关闭内腔。[2]流道、浇口过小i)扩展流道或浇口。ii)放快射出速度。iii)增强射出压力。[3]喷头温度低i)喷射空气，以排出冷却的材料。ii)升高材料的温度。iii)改用大型喷头。[4]材料的温度或者射出压力低i)升高材料的温度。ii)增强射出压力。iii)添加外部润滑。[5]内腔里的流体流动距离过长i)设置冷余料洼坑。ii)升高材料的温度。[6]模具温度低了i)升高模具温度。ii)放快射出速度。iii)增强射出压力。[7]射出速度慢了i)加快射出速度。ii)升高材料的温度。[8]材料的供给量过少i)如属螺桨式装置，增加增塑量；而采用柱塞方式时，则增加从料斗落下的数量。ii)减少外部润滑，改进螺桨的加工条件。[9]排气不良i)放慢射出速度。ii)将填充不良的位置改为镶件结构或在模具上加设排气槽。iii)改变胶口的位置iiii)改变成形品的厚度。2、溢料[1]锁模力不足i)加强锁模力。ii)降低射出压力。iii)改用大型成形机。[2]模具不好i)确实调整好连杆。i)补修导推杆或导钉梢的部位ii)修正模具安装板。增加支撑柱。iii)使用轨距联杆的强度足够的成机i)确实做好模具面的贴合。[3]模具面的杂质i)除去杂物[4]成形品的投影面积过大i)使用大型成形机。[5]材料的温度过高i)降低材料的温度。ii)放慢射出速度。[6]材料供给量过剩i)调整好供给量。[7]射出压力高i)降低射出压力。ii)降低材料的温度3气孔在材料为充分干燥时，是挥发物或空气所致；大多时候发生在产品胶厚的位置，实际是材料的收缩引起的真空气泡[1]流道或浇口过小i)将流道或浇口扩展。ii)增强射出压力。[2]成形品的壁厚差大i)尽量使壁厚度要均匀。ii)要使壁厚差不显著。[3]材料的温度高i)降低材料的温度。ii)要改进发生气孔的部位的冷却条件。[4]离浇口的流动距离长i)增强射出压力。ii)加快射出速度。iii)在成形品上设置棱或厚层第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页部位。[5]脱模过早i)延长冷却时间。[6]射出压力低i)增强射出压力。[7]冷却时间短i)延长冷却时间。ii)降低模具温度。[8]保压不充分i)延长保压时间。ii)增强保压压力。4波纹[1]材料流动不畅i)升高材料的温度。ii)换用流动性高的材料。iii)增强射出压力。iiii)设定冷料井。加速射出速度。[2]模具温度低i)采用热油机或热水机提高模温。[3]进浇口过小i)加大进浇口。ii)升高材料的温度。5银条纹[1]水分或挥发成分i)使材料充分干燥。ii)使用料斗式装载机。[2]材料的温度过高i)降低材料的温度。ii)放慢射出速度。[3]模具温度低i)升高模具温度。[4]排气不良i)在模具耦合面加上排气用的条缝。ii)放宽模具与推挺钉梢的间隙。iii)设置真空排气结构间隙[5]成形品或模具的设计不良i)放大浇口或流道。ii)消除急剧的壁厚差现象。iii)将耦合部位加圆，防止乱流现象的产生。iiii)降低注射速度和注射压力。[6]模具面上的水分或挥发成分i)防止模具被过分冷却。ii)减少润滑剂或脱模剂。[8]混入夹杂的材料i)严格材料的管理。[9]螺桨的运转不当i)降低旋转数。ii)升高增塑中的背压。6.表面晕暗[1]润滑或挥发成分过多i)材料要干燥好。ii)减少润滑剂。iii)升高材料的温度。[2]脱模材过多i)升高模具温度。i)减少使用量。7融合线------实际是2股或多股材料汇合时，材料的融合线。与材料汇合时，材料的粘度有很大的关系。从理论上讲，材料的汇合肯定会产生融合线，只是明显程度的不同而已。[1]材料的温度i)升高材料的温度。和使用较高的模具温度。ii)加速射出速度。iii)增强射出压力。[2]浇口的设计不当i)改用圆形或扇形进胶口。增加胶口的数量。ii)扩大浇口iii)更改浇口位置，使融合线的位置改变。[3]材料里的挥发成分或脱模剂过...
