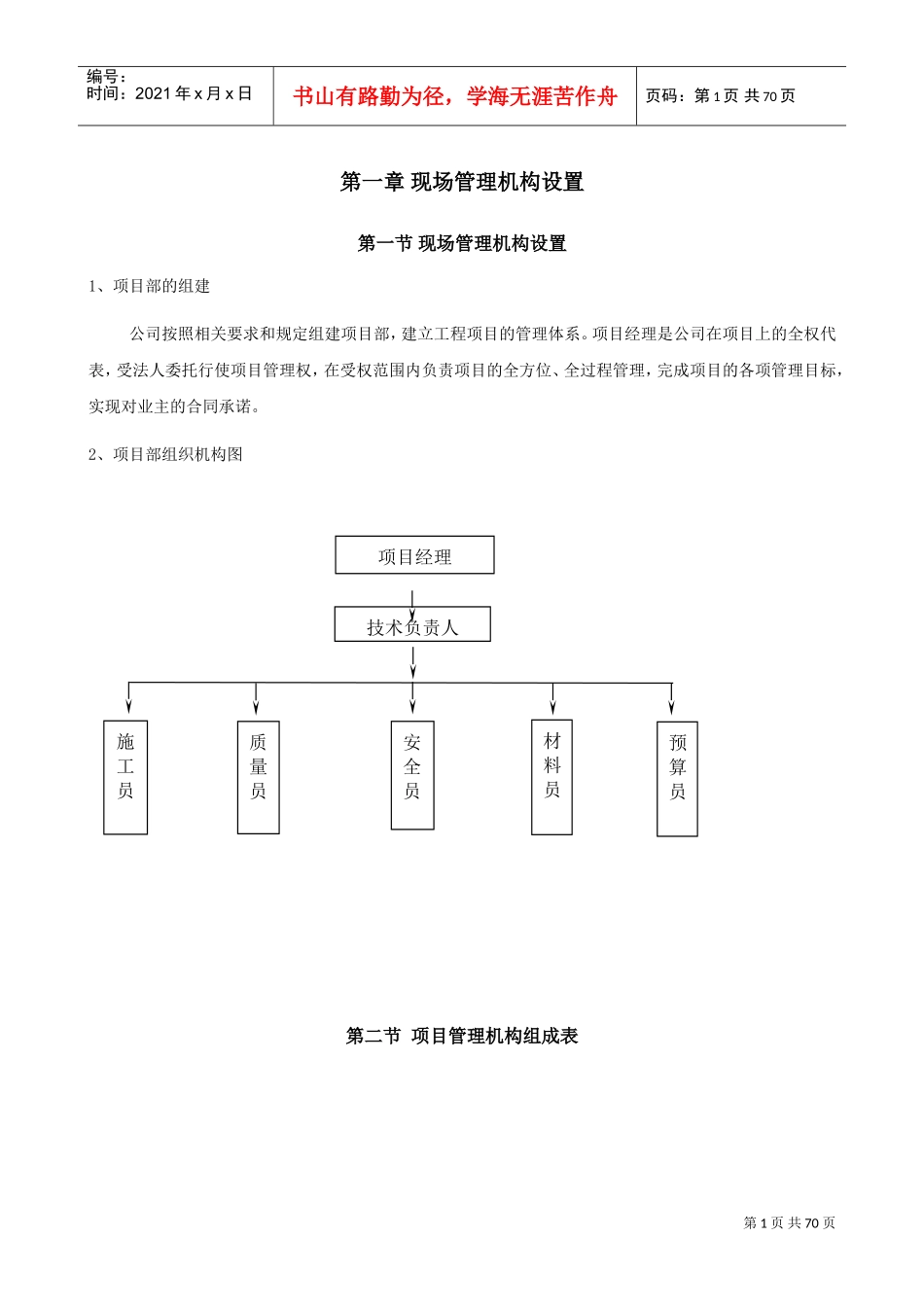

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页第一章现场管理机构设置第一节现场管理机构设置1、项目部的组建公司按照相关要求和规定组建项目部，建立工程项目的管理体系。项目经理是公司在项目上的全权代表，受法人委托行使项目管理权，在受权范围内负责项目的全方位、全过程管理，完成项目的各项管理目标，实现对业主的合同承诺。2、项目部组织机构图第二节项目管理机构组成表项目经理技术负责人施工员安全员材料员预算员质量员第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页第二章施工方案与技术措施第一节施工方案一、土建工程一、施工测量1、原地面轴线定位放线方案根据建设单位提供的建筑用地红线图、水准点及座标控制点确定本工程建筑物的位置，测定矩形平面测量控制网，利用已知点引高级测量控制线。再用经纬仪线引测建筑物的控制轴线，定设各主轴线的控制点，设置永久性±0.00标高标志。根据基础图和开挖深度，确定基坑开挖线并撒好灰线，轴线控制点埋设在基坑开挖线以外的位置。所有轴线控制桩均设置在建筑物四周易于保存的位置，并加以固定保护，同时经常校核，防止意外破坏。2、基础定位放线基坑施工完后，浇筑基础砼垫层，然后在垫层上测定建筑物各轴线、边界线、墙宽线和柱位线等。A、基础放线①根据基坑外的轴线控制桩，用经纬仪向基础垫层上投测建筑物主轴线，经闭合校核后，再详细放第3页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页出细部轴线。作为基础施工控制的依据。②根据基础图以各主轴线为准，用墨线弹出基础施工中所需要的中线、边界线、墙宽线、桩位线等。B、验线首先检查各轴线控制桩有无错误和位移，再用经纬仪检查各轴线的投测位置（即基础的定位），然后再实量各大角和各轴线的相对位置，以防整修基坑时发生移动错位。另外，验线时还应检查垫层顶面的标高。C、标高引测和竖向传递根据建设单位或设计给定的水准点，在整个场地内统一测设控制水准点或±0.00水平线，以保证整个场区内各项工程标高的统一性。基坑和基础施工过程中将标高线引测在龙门桩上，并做统一标记。±0.00以上的标高传递时，用水准仪将统一的±0.00标同引测并标于首层结构上，施工中竖向传递时用钢尺沿竖直方向向上量至施工层。各层的标高线均由各处的起始标高线向上直接量取，然后将水准仪设在施工层，校测由下面传递上来的各水平线，误差控制在±3mm以内，各层抄平时用两条水平线进行校核。二、基础施工1、施工顺序施工放线——基槽开挖——检查轴线、标高——浇垫层砼——养护——砌条石基础——地圈梁2、施工工艺(1)地槽开挖采用人力开挖方式进行，开挖过程中其土石方应及时运至现场指定位置放置，严禁场内土石方乱弃。(2)地槽开挖施工应有序进行，不得随意切断场内临时排水沟道，开挖某处地槽前应将要切断的临时排水沟道改道后再行施工，以免造成现场排水不畅。(3)垫层砼浇好后，在垫层上抄平并弹好中心线，经检查合格，做好隐蔽验收资料，再砌条石基础、关模扎筋浇地圈梁。条石基础的组砌要严格按规范和设计图纸的要求施工，施工时，砂浆打座灌缝应密实，组砌得当，收阶合理，不得有松动、通缝，漏灌砂浆等现象。(4)基础完成后，应及时进行土方回填。基础工程完成后，用经纬仪放出各条轴线墨线，用水平仪侧出基础设计表面标高，经建设、质检、监理、设计等有关单位共同对基础进行全面验收，作出鉴定并签字后，才能进行主体施工。主体施工前应将开挖基槽剩下的土外运出场，以免影响主体的砌筑。三、主体结构施工1、砖砌体工程第4页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共70页1、施工方法1）组砌方法：组砌方法应符合规范的规定，同一道墙体严禁有两种以上的砌筑形成，并不得有通缝。砌体宜采用一顺—丁、梅花丁或三顺一丁砌法。砖柱不得采用包心砌法。2）排砖撂底：按设计要求经测量放出轴线和门窗洞口位置的尺寸线。采用千砖排砖撂底，以砖的模数按测量放线，标出位置尺寸进行排砖撂底，两山墙排丁砖，前后纵墙排条...
