地块项目工程安全通道施工方案VIP专享VIP免费

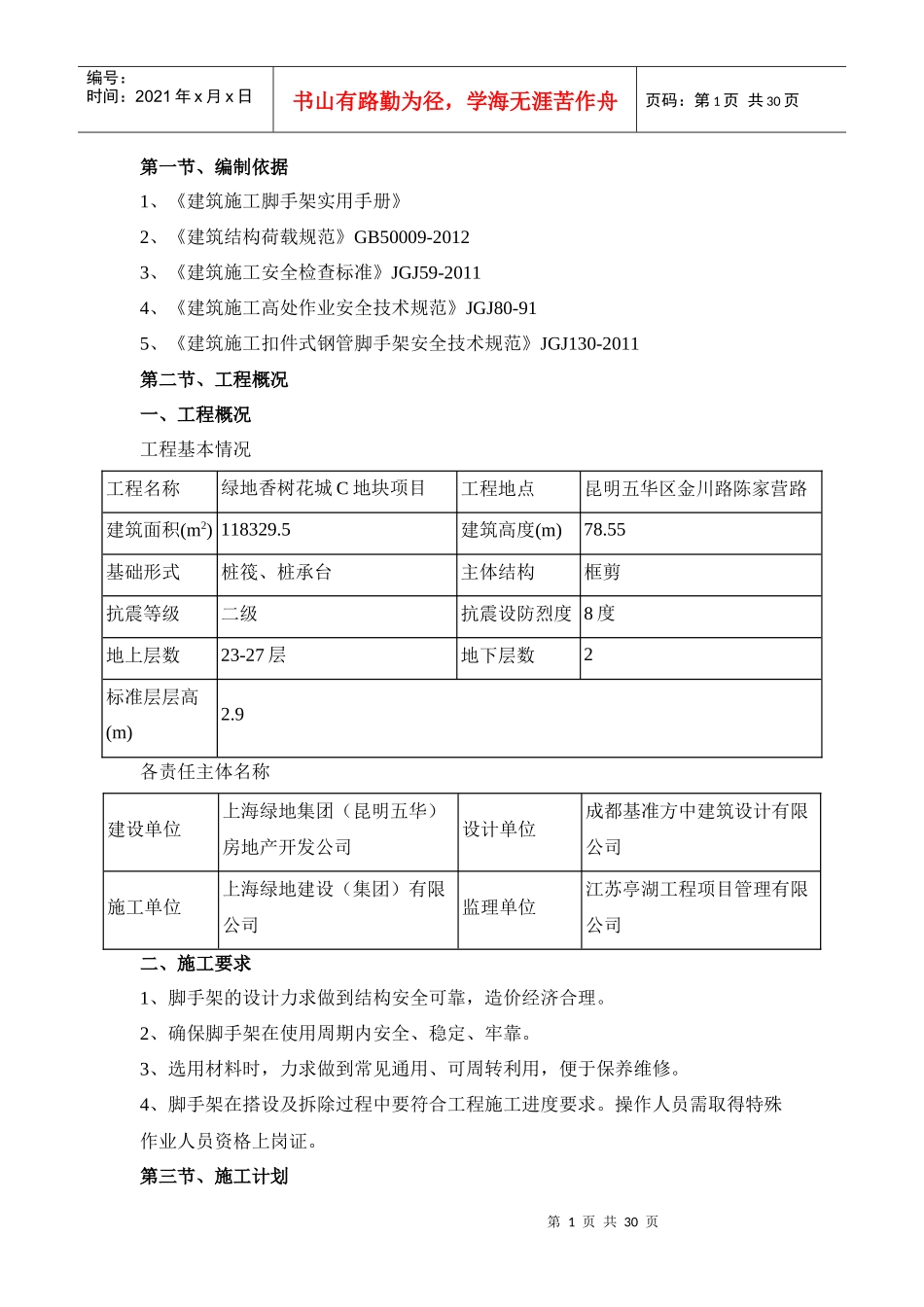

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页第一节、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《建筑施工安全检查标准》JGJ59-20114、《建筑施工高处作业安全技术规范》JGJ80-915、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011第二节、工程概况一、工程概况工程基本情况工程名称绿地香树花城C地块项目工程地点昆明五华区金川路陈家营路建筑面积(m2)118329.5建筑高度(m)78.55基础形式桩筏、桩承台主体结构框剪抗震等级二级抗震设防烈度8度地上层数23-27层地下层数2标准层层高(m)2.9各责任主体名称建设单位上海绿地集团（昆明五华）房地产开发公司设计单位成都基准方中建筑设计有限公司施工单位上海绿地建设（集团）有限公司监理单位江苏亭湖工程项目管理有限公司二、施工要求1、脚手架的设计力求做到结构安全可靠，造价经济合理。2、确保脚手架在使用周期内安全、稳定、牢靠。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。第三节、施工计划第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页一、安全通道的平面布置综合现场实际情况选择同每栋楼施工电梯防护棚并排设置，取其左右位置。二、搭设参数立杆纵距la(mm)1500立杆横距lb(mm)4000立杆步距h(mm)1100防护棚高度H(mm)4500防护层层数n2上下防护层间距h1(mm)600斜撑与立杆连接点到地面的距离h2(mm)3000顶层水平钢管搭设方式钢管沿纵向搭设水平钢管间距a(mm)400横向斜撑与顶层防护层连接点到立杆的距离l1(mm)2000纵向外侧防护布置方式剪刀撑钢管类型Ф48×3扣件连接方式单扣件扣件抗滑移折减系数0.8立杆布置格构柱格构柱截面边长a1(mm)400立杆计算长度系数μ11.3斜撑计算长度系数μ21.3三、搭设简图：第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页扣件钢管防护棚_正面图第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页扣件钢管防护棚_侧面图四、材料与设备计划1、脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规定的Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。每根钢管的最大质量不应大于25.8kg。新钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸室温拉伸试验方法》GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的有关规定，应涂有防锈漆。旧钢管表面锈蚀深度、钢管弯曲变形应符合《建筑施工扣件式钢管脚手架安全技术规第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页范》JGJ130的有关规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的要求，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。扣件应有生产许可证、法定检测单位的测试报告和产品合格证。扣件进入施工现场应检查产品合格证，并应进行抽样复试。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。新、旧扣件均应进行防锈处理。3、搭设架子前应进行保养，除锈并统一涂色，力求环保美观。4、脚手板(1)脚手板可用钢、木、竹材料制作、单块脚手板的质量不大于30kg；5、安全网采用密目式安全立网，应符合下列要求：(1)网目密度不低于2000目/100c㎡；(2)网体各边缘部位的开眼环扣...
