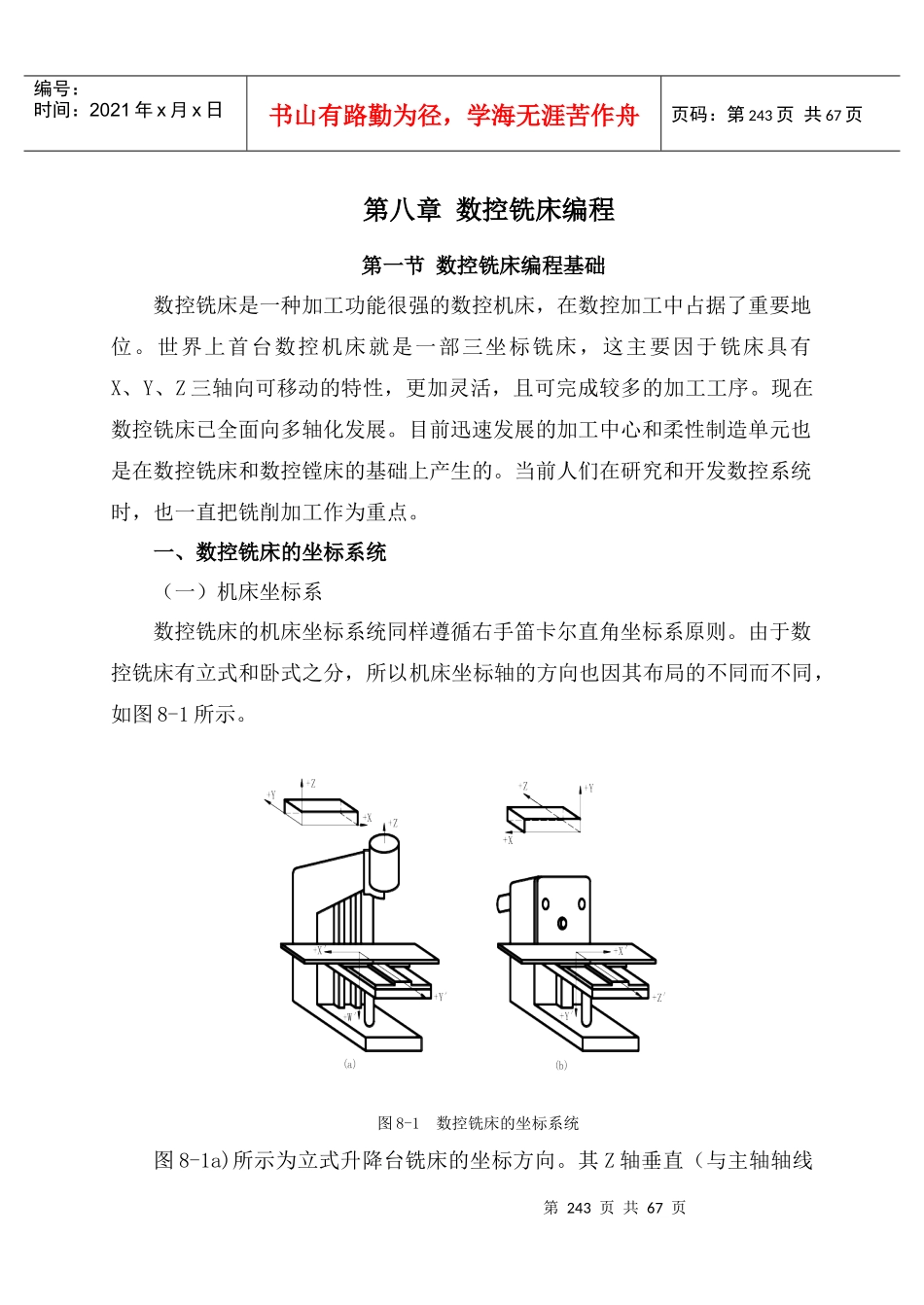

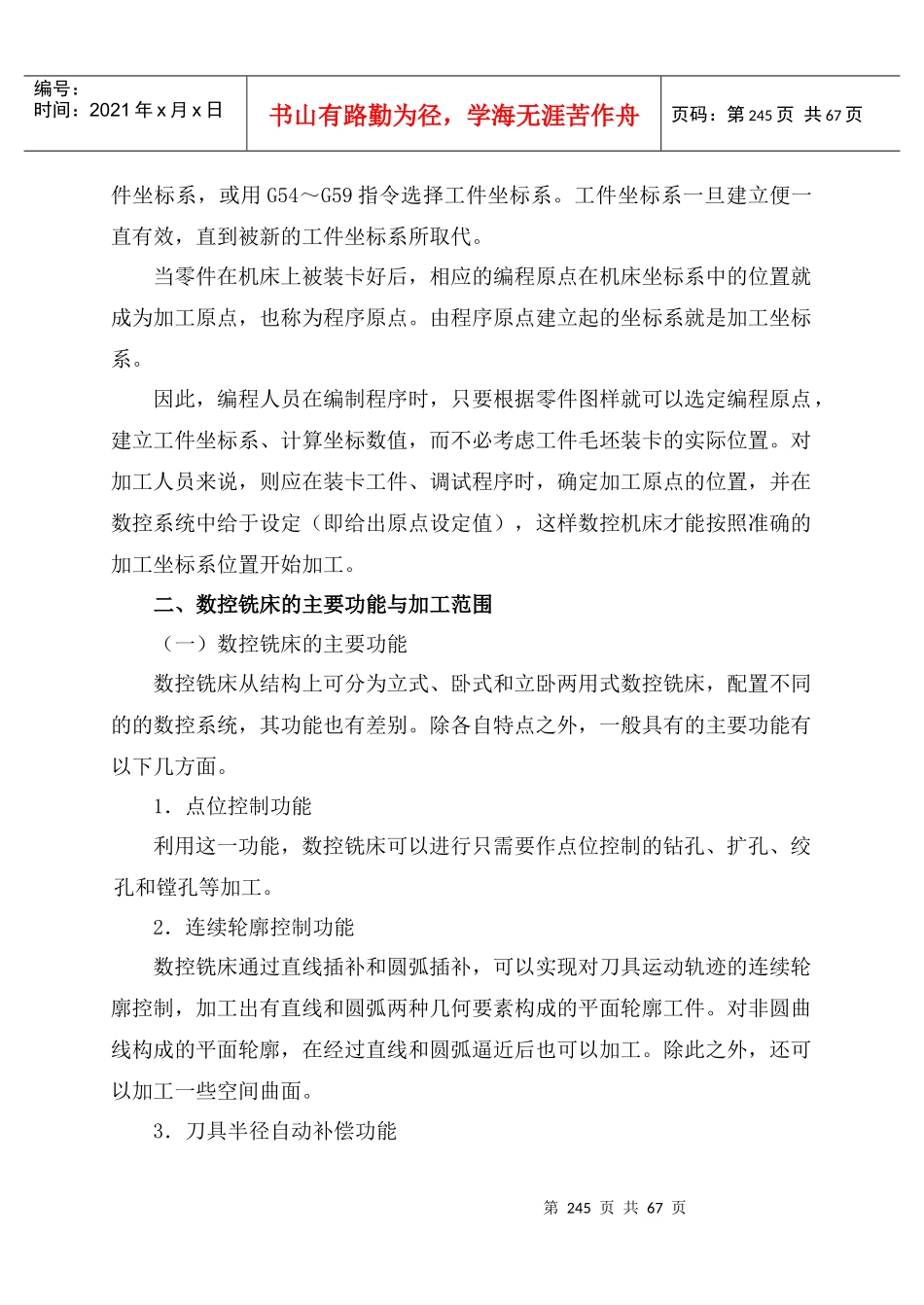

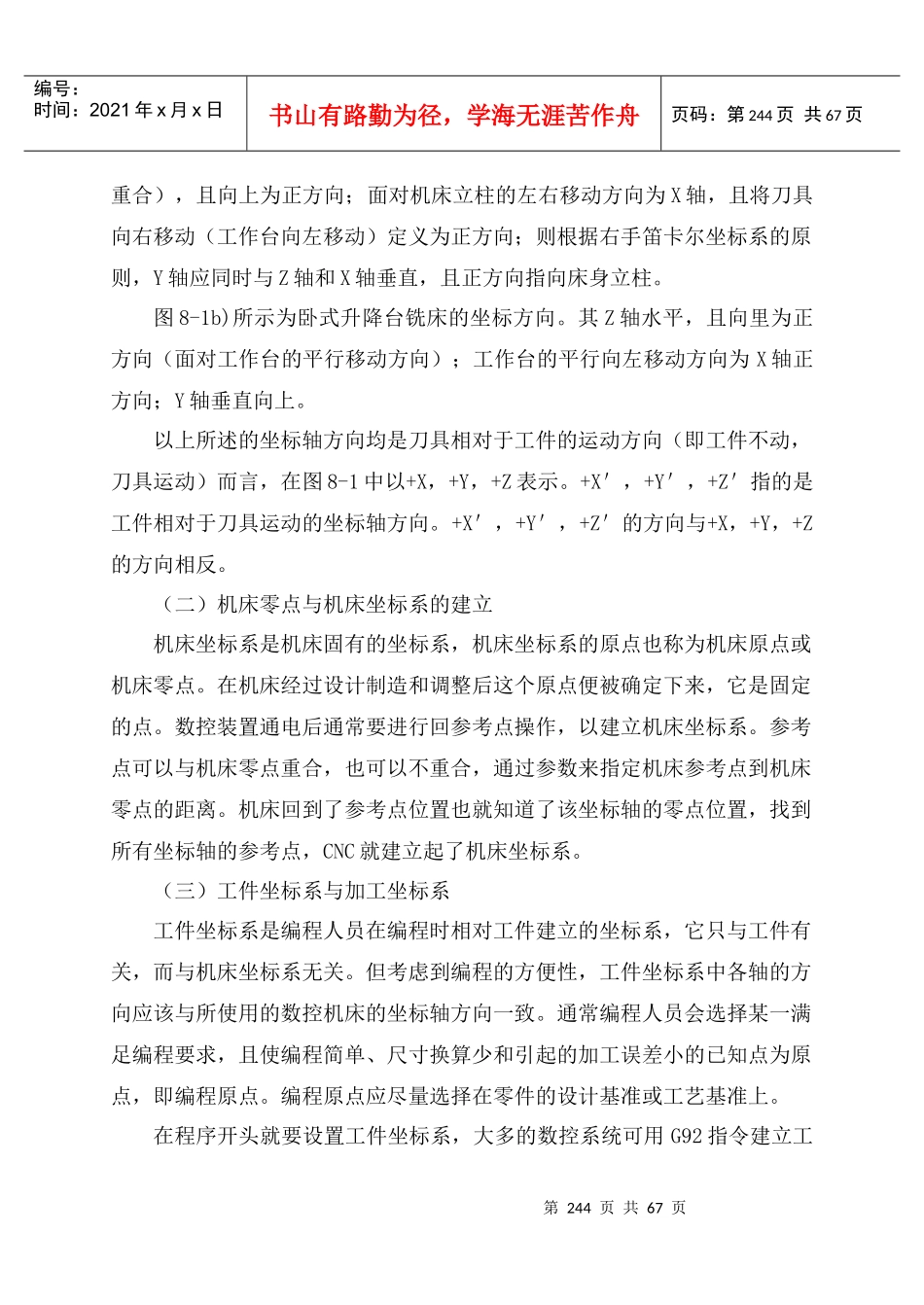

第243页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第243页共67页第八章数控铣床编程第一节数控铣床编程基础数控铣床是一种加工功能很强的数控机床，在数控加工中占据了重要地位。世界上首台数控机床就是一部三坐标铣床，这主要因于铣床具有X、Y、Z三轴向可移动的特性，更加灵活，且可完成较多的加工工序。现在数控铣床已全面向多轴化发展。目前迅速发展的加工中心和柔性制造单元也是在数控铣床和数控镗床的基础上产生的。当前人们在研究和开发数控系统时，也一直把铣削加工作为重点。一、数控铣床的坐标系统（一）机床坐标系数控铣床的机床坐标系统同样遵循右手笛卡尔直角坐标系原则。由于数控铣床有立式和卧式之分，所以机床坐标轴的方向也因其布局的不同而不同，如图8-1所示。图8-1数控铣床的坐标系统图8-1a)所示为立式升降台铣床的坐标方向。其Z轴垂直（与主轴轴线第244页共67页第243页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第244页共67页重合），且向上为正方向；面对机床立柱的左右移动方向为X轴，且将刀具向右移动（工作台向左移动）定义为正方向；则根据右手笛卡尔坐标系的原则，Y轴应同时与Z轴和X轴垂直，且正方向指向床身立柱。图8-1b)所示为卧式升降台铣床的坐标方向。其Z轴水平，且向里为正方向（面对工作台的平行移动方向）；工作台的平行向左移动方向为X轴正方向；Y轴垂直向上。以上所述的坐标轴方向均是刀具相对于工件的运动方向（即工件不动，刀具运动）而言，在图8-1中以+X，+Y，+Z表示。+X＇，+Y＇，+Z＇指的是工件相对于刀具运动的坐标轴方向。+X＇，+Y＇，+Z＇的方向与+X，+Y，+Z的方向相反。（二）机床零点与机床坐标系的建立机床坐标系是机床固有的坐标系，机床坐标系的原点也称为机床原点或机床零点。在机床经过设计制造和调整后这个原点便被确定下来，它是固定的点。数控装置通电后通常要进行回参考点操作，以建立机床坐标系。参考点可以与机床零点重合，也可以不重合，通过参数来指定机床参考点到机床零点的距离。机床回到了参考点位置也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC就建立起了机床坐标系。（三）工件坐标系与加工坐标系工件坐标系是编程人员在编程时相对工件建立的坐标系，它只与工件有关，而与机床坐标系无关。但考虑到编程的方便性，工件坐标系中各轴的方向应该与所使用的数控机床的坐标轴方向一致。通常编程人员会选择某一满足编程要求，且使编程简单、尺寸换算少和引起的加工误差小的已知点为原点，即编程原点。编程原点应尽量选择在零件的设计基准或工艺基准上。在程序开头就要设置工件坐标系，大多的数控系统可用G92指令建立工第245页共67页第244页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第245页共67页件坐标系，或用G54～G59指令选择工件坐标系。工件坐标系一旦建立便一直有效，直到被新的工件坐标系所取代。当零件在机床上被装卡好后，相应的编程原点在机床坐标系中的位置就成为加工原点，也称为程序原点。由程序原点建立起的坐标系就是加工坐标系。因此，编程人员在编制程序时，只要根据零件图样就可以选定编程原点，建立工件坐标系、计算坐标数值，而不必考虑工件毛坯装卡的实际位置。对加工人员来说，则应在装卡工件、调试程序时，确定加工原点的位置，并在数控系统中给于设定（即给出原点设定值），这样数控机床才能按照准确的加工坐标系位置开始加工。二、数控铣床的主要功能与加工范围（一）数控铣床的主要功能数控铣床从结构上可分为立式、卧式和立卧两用式数控铣床，配置不同的的数控系统，其功能也有差别。除各自特点之外，一般具有的主要功能有以下几方面。1．点位控制功能利用这一功能，数控铣床可以进行只需要作点位控制的钻孔、扩孔、绞孔和镗孔等加工。2．连续轮廓控制功能数控铣床通过直线插补和圆弧插补，可以实现对刀具运动轨迹的连续轮廓控制，加工出有直线和圆弧两种几何要素构成的平面轮廓工件。对非圆曲线构成的平面轮廓，在经过直线和圆弧逼近后也可以加工。除此之外，还可以加工一些空间曲面。3．刀...
