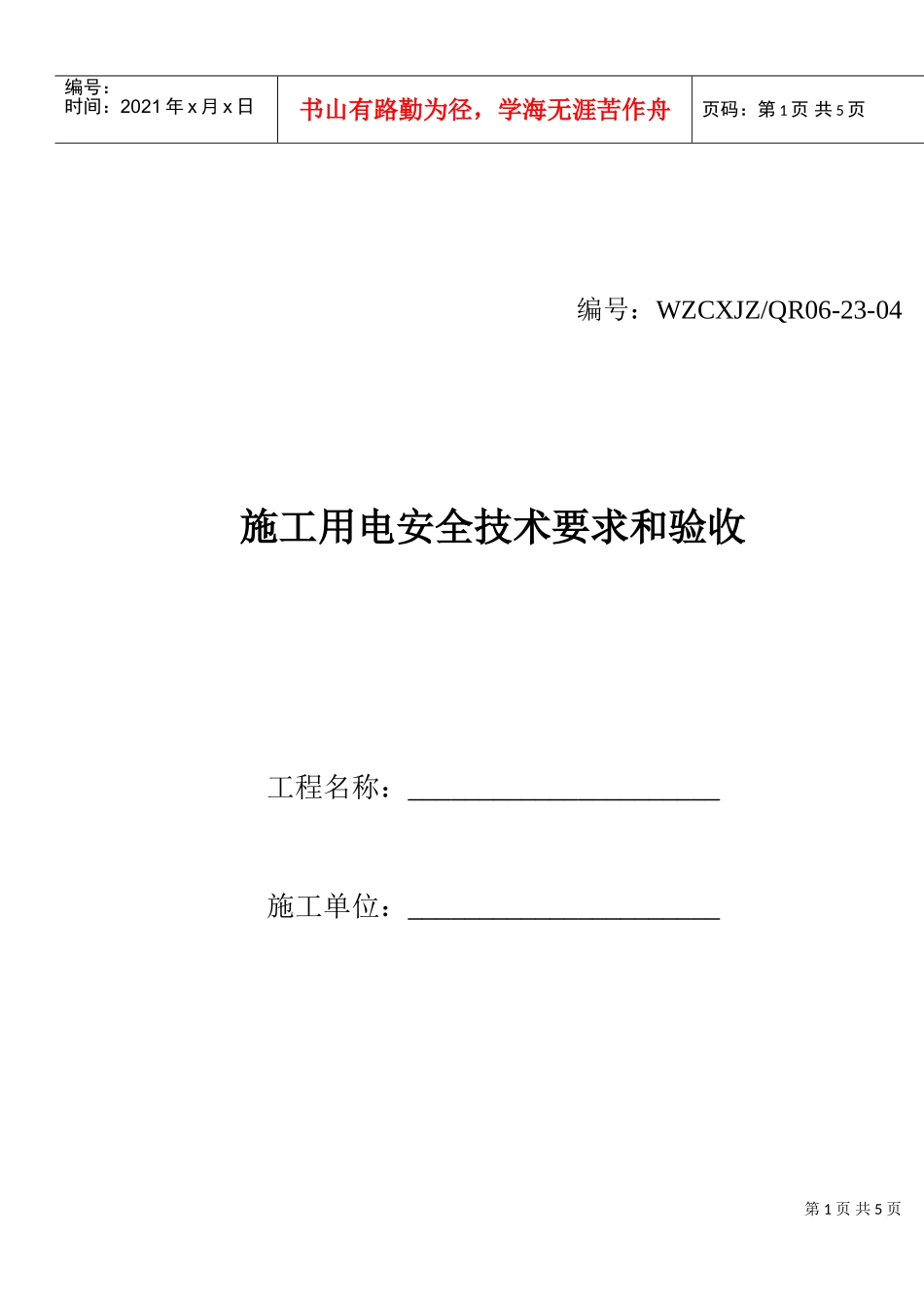

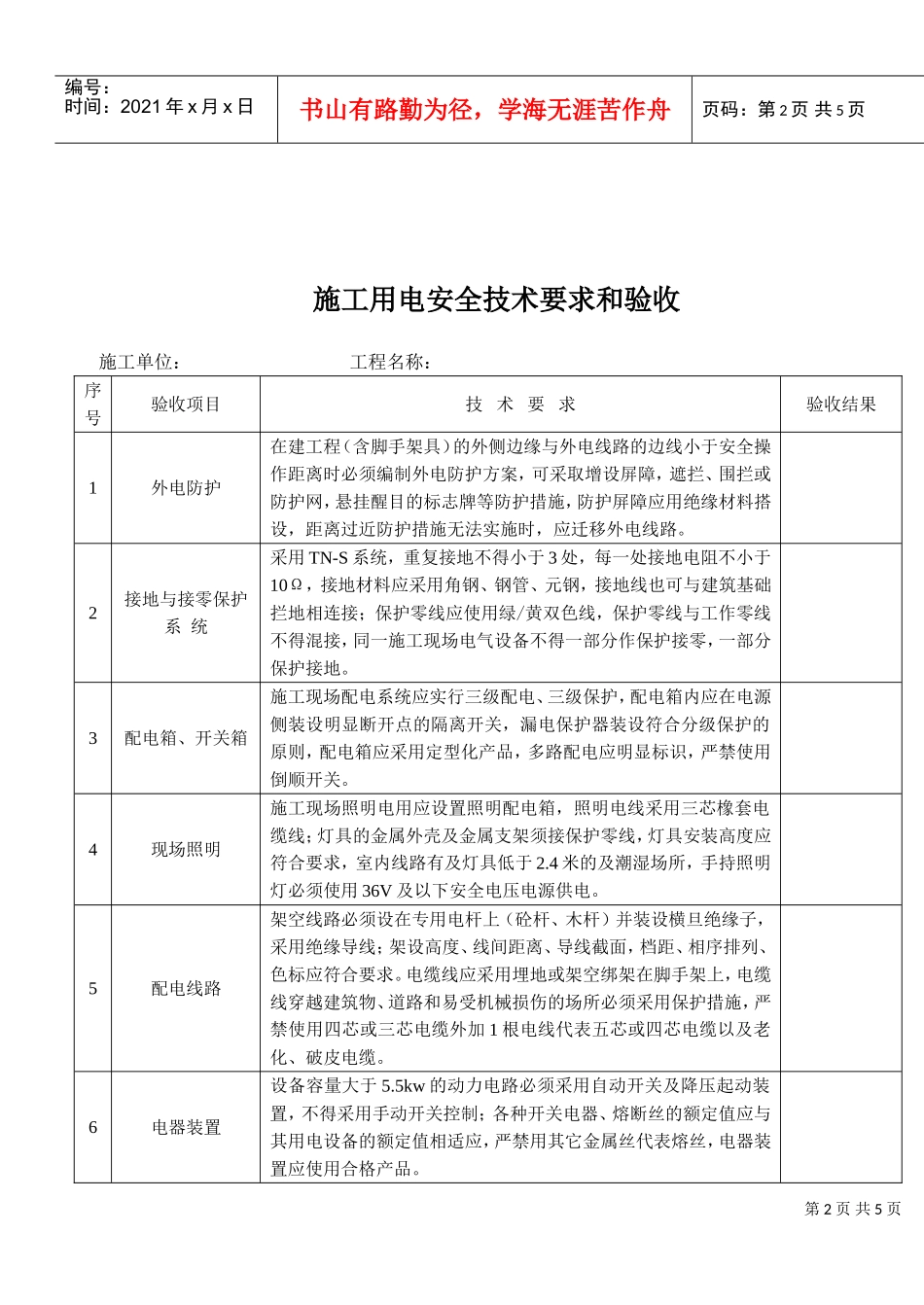

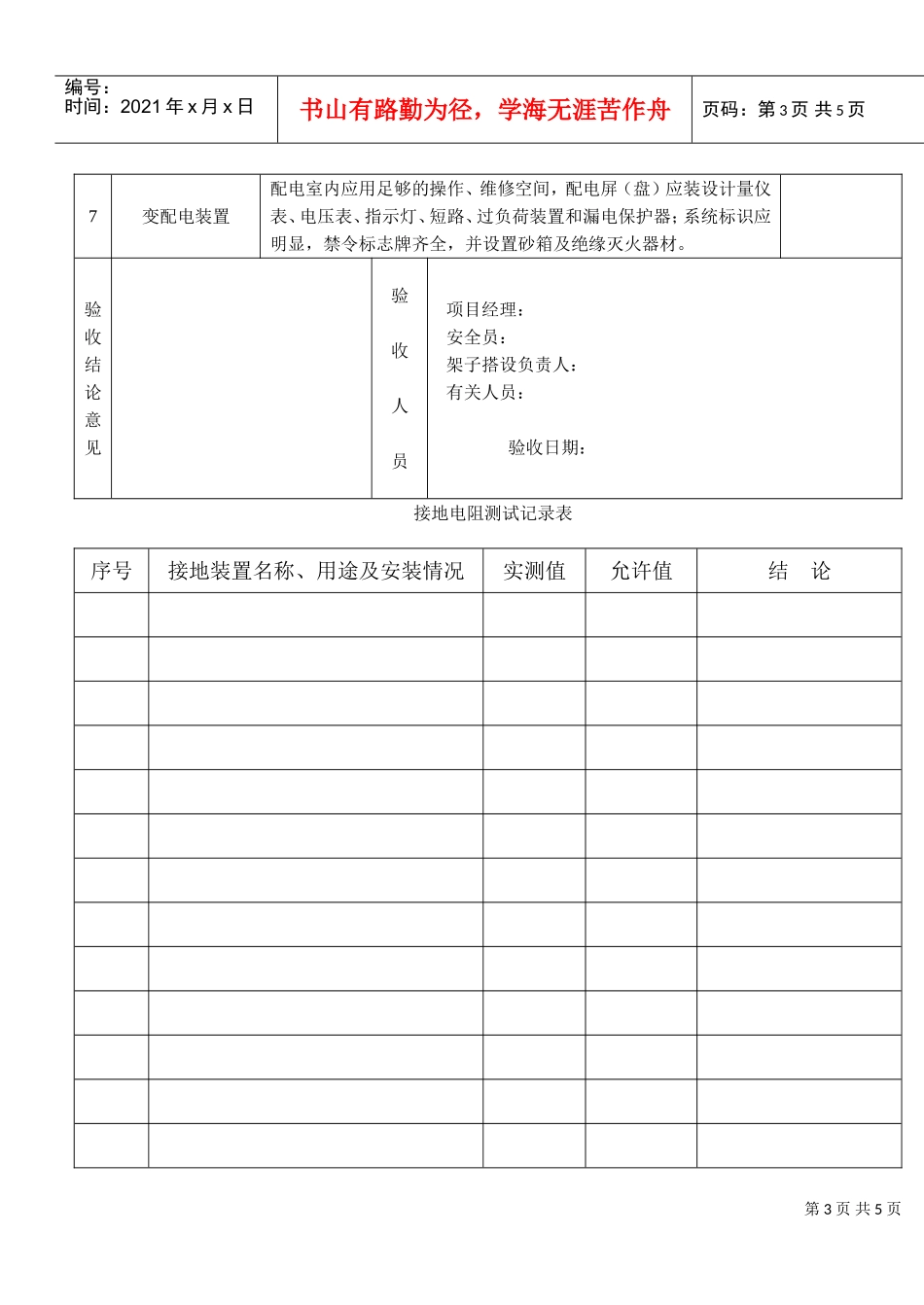

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页编号：WZCXJZ/QR06-23-04施工用电安全技术要求和验收工程名称：______________________施工单位：______________________第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页施工用电安全技术要求和验收施工单位：工程名称：序号验收项目技术要求验收结果1外电防护在建工程（含脚手架具）的外侧边缘与外电线路的边线小于安全操作距离时必须编制外电防护方案，可采取增设屏障，遮拦、围拦或防护网，悬挂醒目的标志牌等防护措施，防护屏障应用绝缘材料搭设，距离过近防护措施无法实施时，应迁移外电线路。2接地与接零保护系统采用TN-S系统，重复接地不得小于3处，每一处接地电阻不小于10Ω，接地材料应采用角钢、钢管、元钢，接地线也可与建筑基础拦地相连接；保护零线应使用绿/黄双色线，保护零线与工作零线不得混接，同一施工现场电气设备不得一部分作保护接零，一部分保护接地。3配电箱、开关箱施工现场配电系统应实行三级配电、三级保护，配电箱内应在电源侧装设明显断开点的隔离开关，漏电保护器装设符合分级保护的原则，配电箱应采用定型化产品，多路配电应明显标识，严禁使用倒顺开关。4现场照明施工现场照明电用应设置照明配电箱，照明电线采用三芯橡套电缆线；灯具的金属外壳及金属支架须接保护零线，灯具安装高度应符合要求，室内线路有及灯具低于2.4米的及潮湿场所，手持照明灯必须使用36V及以下安全电压电源供电。5配电线路架空线路必须设在专用电杆上（砼杆、木杆）并装设横旦绝缘子，采用绝缘导线；架设高度、线间距离、导线截面，档距、相序排列、色标应符合要求。电缆线应采用埋地或架空绑架在脚手架上，电缆线穿越建筑物、道路和易受机械损伤的场所必须采用保护措施，严禁使用四芯或三芯电缆外加1根电线代表五芯或四芯电缆以及老化、破皮电缆。6电器装置设备容量大于5.5kw的动力电路必须采用自动开关及降压起动装置，不得采用手动开关控制；各种开关电器、熔断丝的额定值应与其用电设备的额定值相适应，严禁用其它金属丝代表熔丝，电器装置应使用合格产品。第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页7变配电装置配电室内应用足够的操作、维修空间，配电屏（盘）应装设计量仪表、电压表、指示灯、短路、过负荷装置和漏电保护器；系统标识应明显，禁令标志牌齐全，并设置砂箱及绝缘灭火器材。验收结论意见验收人员项目经理：安全员：架子搭设负责人：有关人员：验收日期：接地电阻测试记录表序号接地装置名称、用途及安装情况实测值允许值结论第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页测试结果测试仪型号测试人日期电气设备试、检验凭单和调试记录表序号名称检验、调试记录允许值结论第5页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页检验人员：日期：
