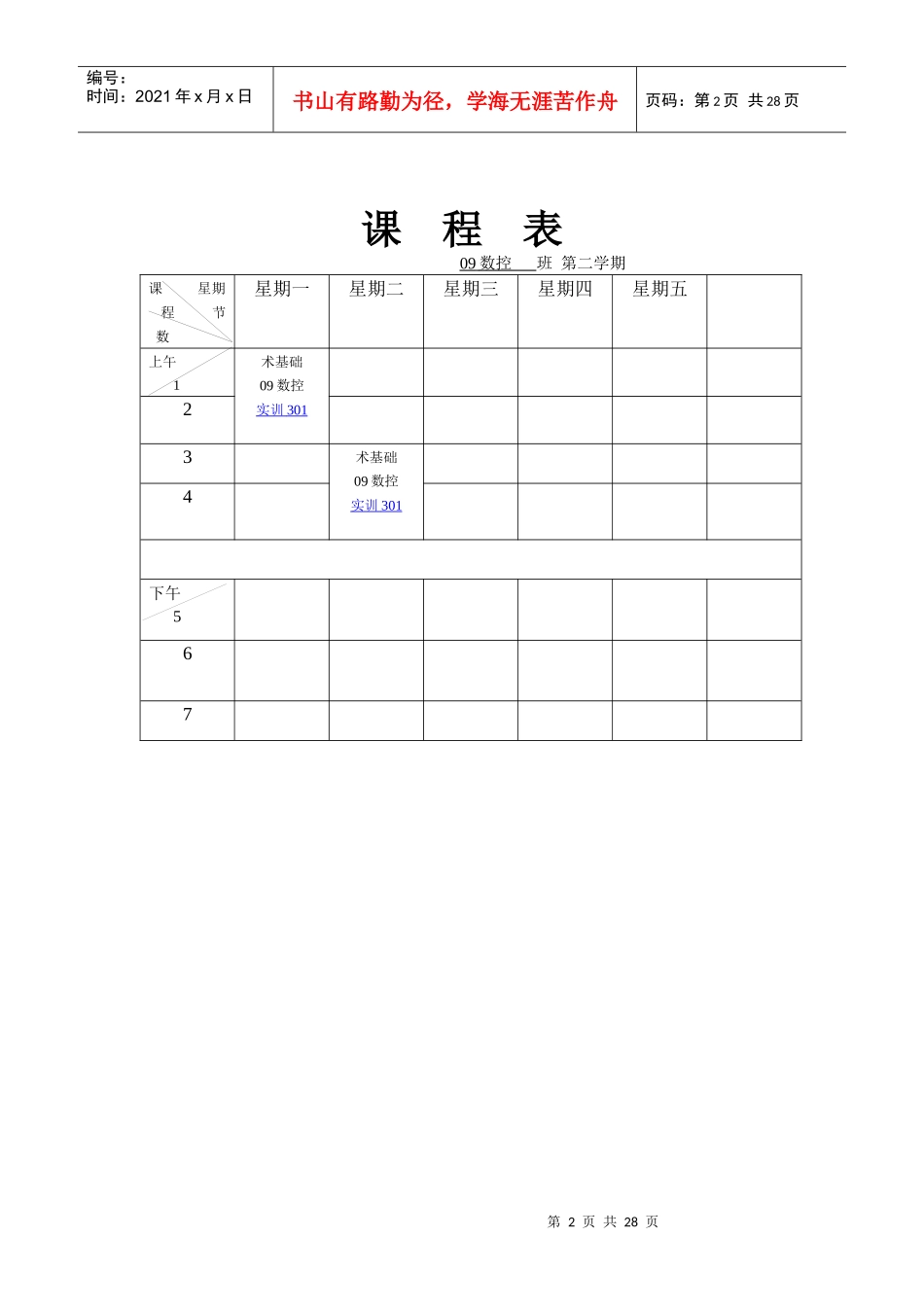

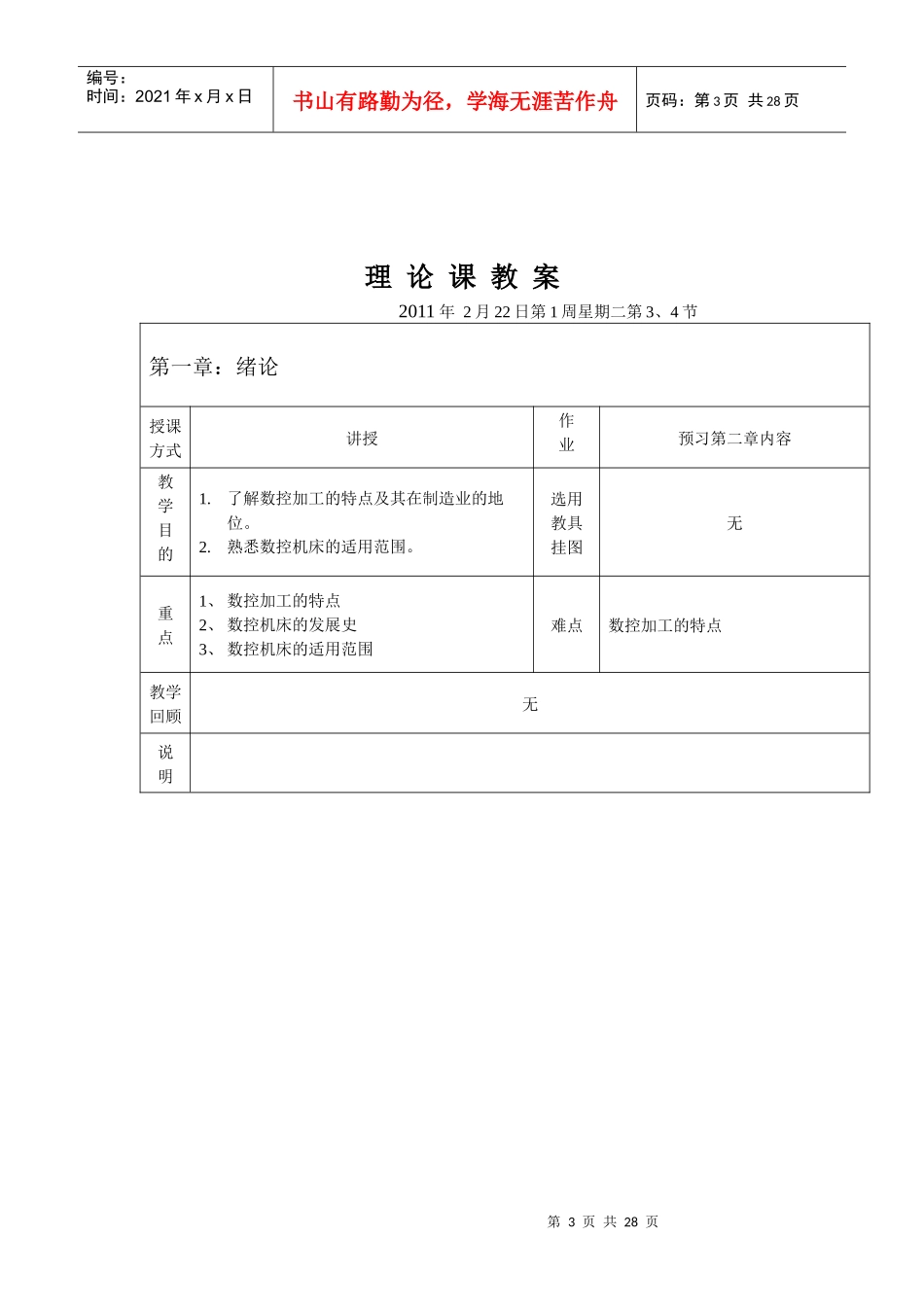

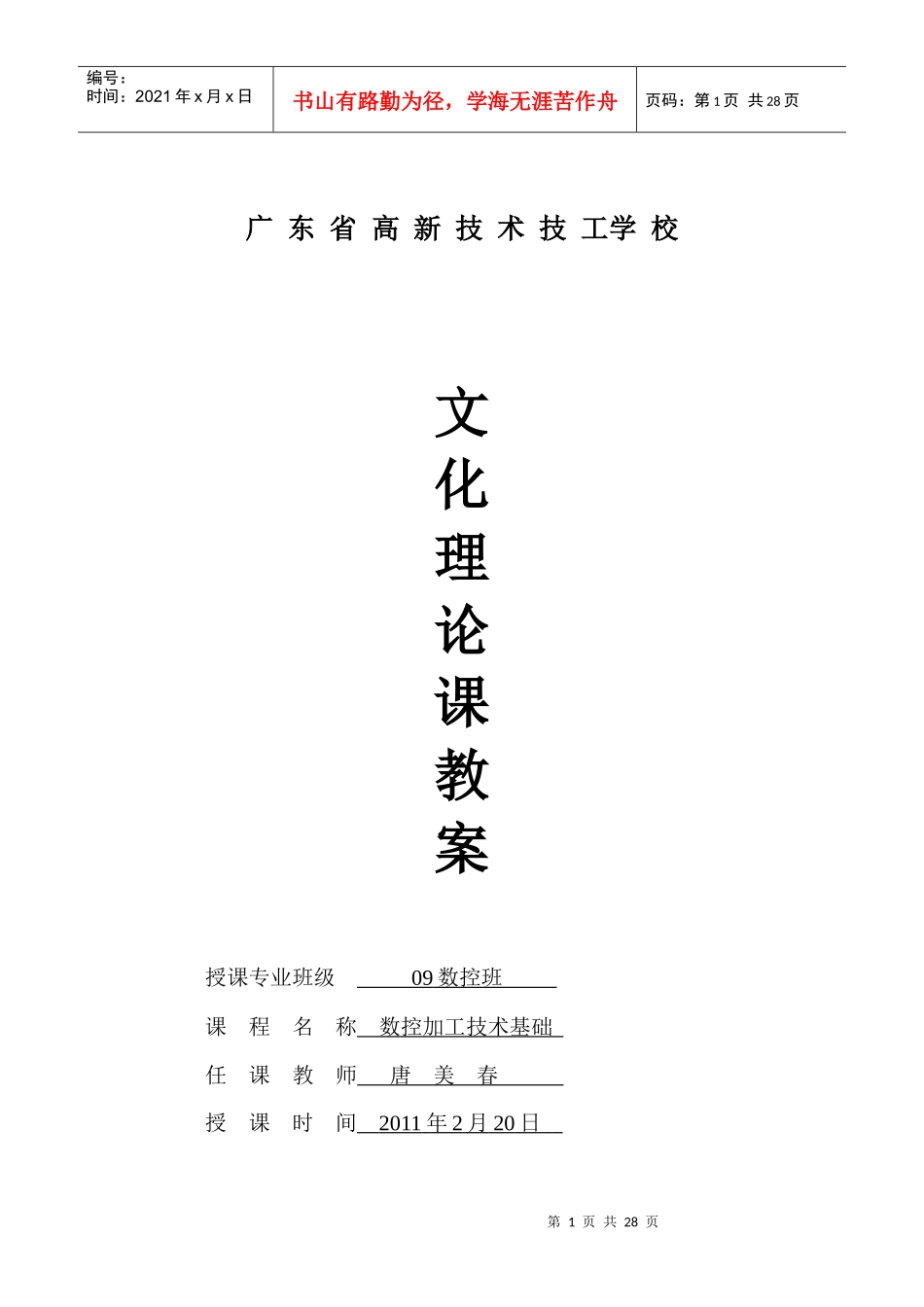

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页广东省高新技术技工学校文化理论课教案授课专业班级09数控班课程名称数控加工技术基础任课教师唐美春授课时间2011年2月20日第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页课程表09数控班第二学期课星期程节数节数星期一星期二星期三星期四星期五上午1术基础09数控实训30123术基础09数控实训3014下午567第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页理论课教案2011年2月22日第1周星期二第3、4节第一章：绪论授课方式讲授作业预习第二章内容教学目的1.了解数控加工的特点及其在制造业的地位。2.熟悉数控机床的适用范围。选用教具挂图无重点1、数控加工的特点2、数控机床的发展史3、数控机床的适用范围难点数控加工的特点教学回顾无说明第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页教学过程一、上课要求：本学期学习要求：笔记要求、上课纪律要求等。（10）分钟二、主要内容：1、数控加工的基本概念及其特点2、数控加工在制造业中的地位和作用。三、课程导入：（65分钟）一）、数控加工在制造业中的地位和作用数字控制简称数控，是指利用数字化的代码构成的程序对控制对象的工作过程实现自动控制的一种方法。数控系统是指利用数字控制技术实现的自动控制的系统。数控设备是采用数控系统实现控制的机械设备，其操作命令是用数字或数字代码的形式来描述，工作过程是按照指定的程序自动地进行的。装备了数控系统的机床称之为数控机床。第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页教学过程随着科学技术的发展，机械产品的要求越来越高。其合理性、性能、强度、精度和效率日益提高。机械产品的加工相应的提出了高精度、高柔性、高度自动化的要求。数控技术综合应用了计算机、自动控制、伺服系统、精密检测与新型机械结构等方面的技术成果，具有高柔性、高精度与高度自动化的特点，因此采用数控加工手段，解决了机械制造业种常规加工技术难以解决的难题，数控加工技术是制造业的一次革命，使机械制造业进入了一个新的阶段。CNC具有以下优点：1、柔性强对于CNC系统，若需改变其控制功能，只需改变其相应的控制程序即可。因此CNC具有很强的灵活性----柔性。2、可靠性高加工程序一次性输入存储器，功能由软件实现，硬件采用模块化，平均无故障率高。3、易于实现多功能复杂程序控制4、具有较强的网络通信功能5、具有自诊断功能二）、数控技工技术的发展1952年美国帕森斯和麻省理工学院共同合作，研制出了第一台三坐标直线插补连续控制的立式数控铣床。数控机床的发展共经历了二个阶段和六代的发展，即：1、数控（NC）阶段第一代数控系统：1952年~1959年，采用电子管、继电器元件。第二代数控系统：1959年开始，采用晶体管元件。第三代数控系统：1965年开始，采用集成电路。2、计算机数控（CNC）阶段第四代数控系统：1970年开始，采用大规模集成电路及小型计算机。第五代数控系统：1974年开始，采用微型计算机。第六代数控系统：1990年开始，基于PC机。三）数控加工技术的特点数控机床（包括数控铣床）是新型的自动化机床，它具有广泛通用性和很高的自动化程度。数控铣削的特点：1）可以加工具有复杂型面的工件。2）加工精度高，尺寸一致性好。3）生产效率高。4）可以减轻工人劳动强度，实现一人多机操作。5）经济效益明显。数控加工在某些方面也有不足之处，这就是数控机床价格昂贵，加工成本高，技术复杂，对工艺和程序编制要求较高，加工中难以调整，维修困难。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页数控机床一般由控制介质、数控装置、伺服系统、测量反馈装置和机床主机组成。四）课堂小结：本次课讲解了数控加工技术的基本知识，讲解了数控加工产生的背景以及其发展史。希望同学们在课后找寻相关资料，深入了解。审阅签名:理...
