天然香精回收装置和技术VIP免费

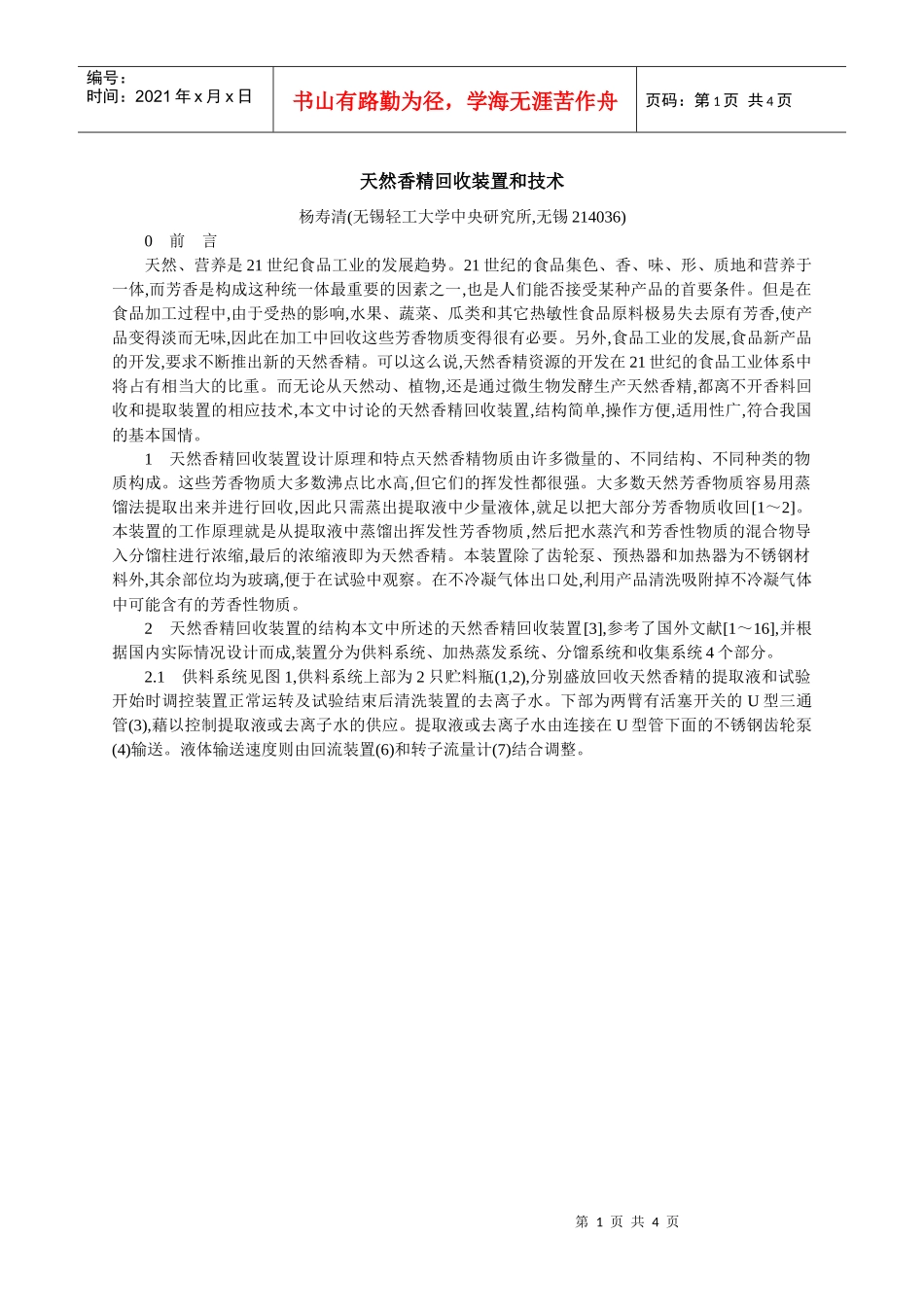

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页天然香精回收装置和技术杨寿清(无锡轻工大学中央研究所,无锡214036)0前言天然、营养是21世纪食品工业的发展趋势。21世纪的食品集色、香、味、形、质地和营养于一体,而芳香是构成这种统一体最重要的因素之一,也是人们能否接受某种产品的首要条件。但是在食品加工过程中,由于受热的影响,水果、蔬菜、瓜类和其它热敏性食品原料极易失去原有芳香,使产品变得淡而无味,因此在加工中回收这些芳香物质变得很有必要。另外,食品工业的发展,食品新产品的开发,要求不断推出新的天然香精。可以这么说,天然香精资源的开发在21世纪的食品工业体系中将占有相当大的比重。而无论从天然动、植物,还是通过微生物发酵生产天然香精,都离不开香料回收和提取装置的相应技术,本文中讨论的天然香精回收装置,结构简单,操作方便,适用性广,符合我国的基本国情。1天然香精回收装置设计原理和特点天然香精物质由许多微量的、不同结构、不同种类的物质构成。这些芳香物质大多数沸点比水高,但它们的挥发性都很强。大多数天然芳香物质容易用蒸馏法提取出来并进行回收,因此只需蒸出提取液中少量液体,就足以把大部分芳香物质收回[1～2]。本装置的工作原理就是从提取液中蒸馏出挥发性芳香物质,然后把水蒸汽和芳香性物质的混合物导入分馏柱进行浓缩,最后的浓缩液即为天然香精。本装置除了齿轮泵、预热器和加热器为不锈钢材料外,其余部位均为玻璃,便于在试验中观察。在不冷凝气体出口处,利用产品清洗吸附掉不冷凝气体中可能含有的芳香性物质。2天然香精回收装置的结构本文中所述的天然香精回收装置[3],参考了国外文献[1～16],并根据国内实际情况设计而成,装置分为供料系统、加热蒸发系统、分馏系统和收集系统4个部分。2.1供料系统见图1,供料系统上部为2只贮料瓶(1,2),分别盛放回收天然香精的提取液和试验开始时调控装置正常运转及试验结束后清洗装置的去离子水。下部为两臂有活塞开关的U型三通管(3),藉以控制提取液或去离子水的供应。提取液或去离子水由连接在U型管下面的不锈钢齿轮泵(4)输送。液体输送速度则由回流装置(6)和转子流量计(7)结合调整。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页2.2加热蒸发系统见图2,预热器(1)和蒸发器(2)为本系统的主要组成部分,两者都用不锈钢套管制成。加热蒸汽由蒸汽发生器(3)供给,蒸汽冷凝水由疏水器(4)排除。蒸发器末端和玻璃汽液分离器(6)成切线方式相接,以便汽液混合物以回旋状进入分离器,提高汽液分离效果。它们连接处采用聚四氟乙烯接头(5),以减少径向膨胀,并可进行纵向调节,以免损坏玻璃接口。提取液或去离子水由齿轮泵输送到预热器加热,再经蒸发器继续加热并蒸发,汽液混合物进入汽液分离器进行汽液分离。第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2.3分馏系统见图3,分馏系统的主要组成部分是内径为63.5mm的分馏柱(1),以12mm×12mm×1mm的玻璃短管作为填充料(2),随机装入分馏柱,使其有效高度达230mm.分离柱底部为再沸器(3),用连接1kV调压器(5)的加热器(4)插入加热。再沸器内的液面高度可通过调整连接在底部的溢流管(6)的高度来调节。分馏柱上部的芳香性蒸汽由盘管式冷凝器(8)冷凝。冷凝的芳香性液体一部分由U型毛细管(7)回流到分馏柱内,一部分则送往收集系统。2.4收集系统收集系统由天然香精收集系统和脱香液收集系统两部分组成。2.4.1天然香精收集系统天然香精收集系统在回流装置下部(见图3),由收集活塞(9)根据芳香物质的浓缩倍数控制,回流活塞(10)则用来控制芳香性液体高度,保证天然香精收集速度恒定。收集的天然香精经冷阱(11)冷却到0～2,℃再经过冷凝器中设有的冷凝气体淋洗设备,吸附掉可能存在的芳香性物质,流入置于冰水中的收集瓶(17)。不冷凝气体由导管(12)导出,送入置于冷阱下部的淋洗装置(13)内,经直径小于1mm的毛细管出口,与缓慢下滴的香精液滴相遇。毛细管出口与香精液滴相距约1mm,经淋洗的不冷凝气体由另一导管导出。经检定,出口处嗅不到有芳香性物质存在。不冷凝气体淋洗...
