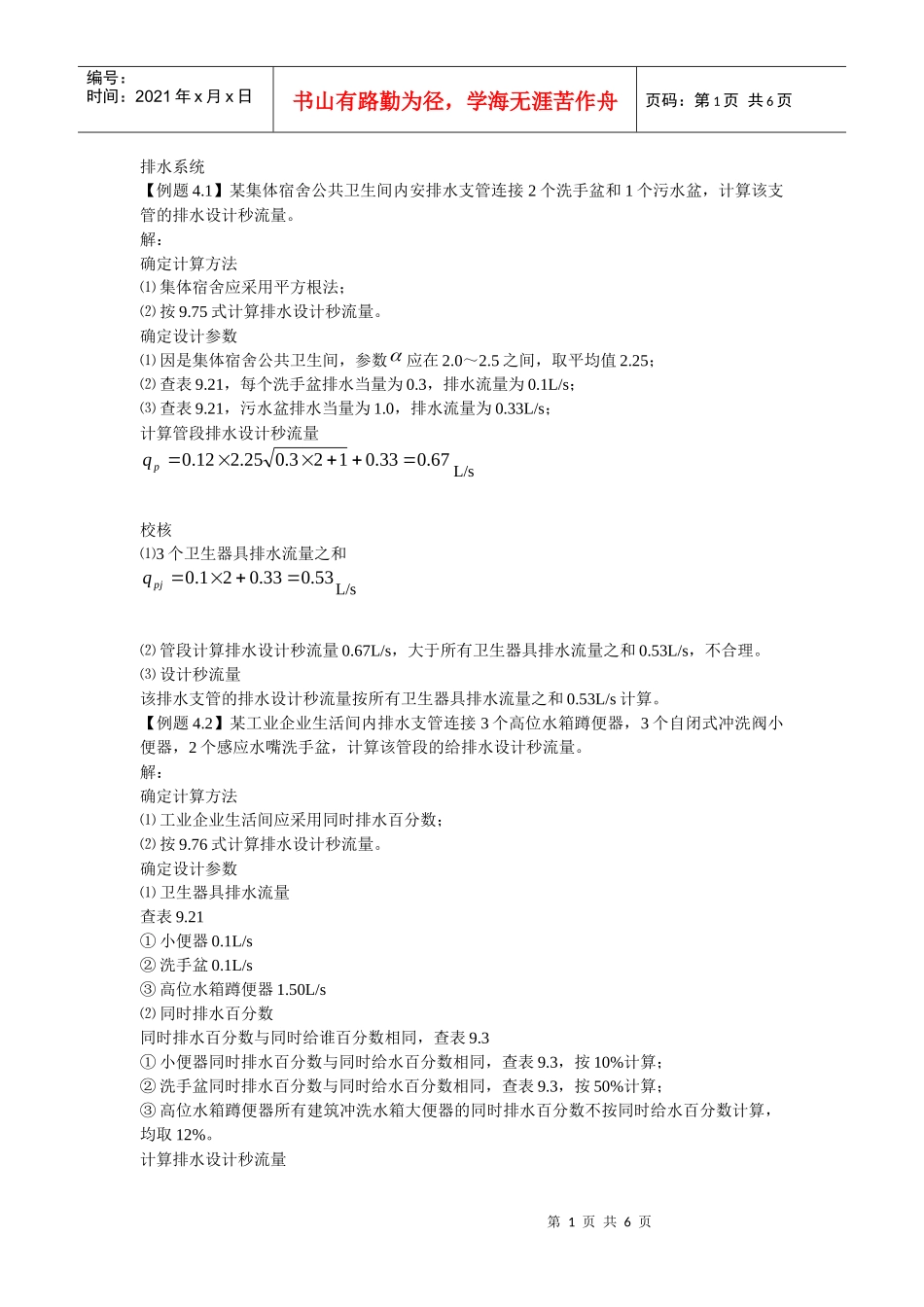

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页排水系统【例题4.1】某集体宿舍公共卫生间内安排水支管连接2个洗手盆和1个污水盆，计算该支管的排水设计秒流量。解：确定计算方法⑴集体宿舍应采用平方根法；⑵按9.75式计算排水设计秒流量。确定设计参数⑴因是集体宿舍公共卫生间，参数应在2.0～2.5之间，取平均值2.25；⑵查表9.21，每个洗手盆排水当量为0.3，排水流量为0.1L/s；⑶查表9.21，污水盆排水当量为1.0，排水流量为0.33L/s；计算管段排水设计秒流量L/s校核3⑴个卫生器具排水流量之和L/s⑵管段计算排水设计秒流量0.67L/s，大于所有卫生器具排水流量之和0.53L/s，不合理。⑶设计秒流量该排水支管的排水设计秒流量按所有卫生器具排水流量之和0.53L/s计算。【例题4.2】某工业企业生活间内排水支管连接3个高位水箱蹲便器，3个自闭式冲洗阀小便器，2个感应水嘴洗手盆，计算该管段的给排水设计秒流量。解：确定计算方法⑴工业企业生活间应采用同时排水百分数；⑵按9.76式计算排水设计秒流量。确定设计参数⑴卫生器具排水流量查表9.21①小便器0.1L/s②洗手盆0.1L/s③高位水箱蹲便器1.50L/s⑵同时排水百分数同时排水百分数与同时给谁百分数相同，查表9.3①小便器同时排水百分数与同时给水百分数相同，查表9.3，按10%计算；②洗手盆同时排水百分数与同时给水百分数相同，查表9.3，按50%计算；③高位水箱蹲便器所有建筑冲洗水箱大便器的同时排水百分数不按同时给水百分数计算，均取12%。计算排水设计秒流量67.033.0123.025.212.0pq53.033.021.0pjq第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页L/s校核⑴计算排水设计秒流量只有0.24L/s，小于1个大便器的排水流量1.5L/s，不合理；⑵该排水支管的排水设计流量按1个大便器的排水流量1.5L/s计算。【例题4.3】某两层小旅馆尽在顶层设盥洗室。排水李冠连接一根排水支管，排水支管连接有6个水嘴的盥洗槽和一个污水盆，采用塑料排水关，排水支管采用标准坡度（0.026），试确定排水立管管径。解：⒈确定计算方法⑴旅馆应采用平方根法；⑵按9.75式计算排水设计秒流量。2.确定设计参数⑴小旅馆公共盥洗间，参数应在2.0～2.5之间，取2.5；⑵查表9.21，盥洗槽每个水嘴排水当量为1.0，排水流量为0.33L/s；⑶查表9.21，污水盆排水当量为1.0，排水流量为0.33L/s；3.计算管段排水设计秒流量L/s4.查表确定立管管径查表9.22，仅设伸顶通气管，塑料排水立管管径取50mm，最大排水能力1.2L/s,大于1.12L/s，满足要求。5.校核⑴当排水设计秒流量为1.12L/s，再标准坡度情况下（《建规》4.4.10条），查附录3，塑料排水⑵横支管的管径为75mm；⑶排水立管管径不得小于排水支管的管径；因此，塑料排水立管管径应取75mm。【例题4.4】某住宅建筑共9曾，卫生间内设冲落式低水箱座便器、洗脸盆、浴盆各一只。一直底层排水横支管与立管连接处到立管底部的最大距离只有1.0m，采用塑料排水管，伸顶通气，试设计确定卫生间内排水立管和排水干管的管径。解：⒈系统布置⑴该建筑高9层；⑵且底层排水横支管与立管连接处到立管底部的最大距离只有1.0m；⑶查表4.5，底层排水横支管与立管连接处到立管底部的距离不应小于1.2m；⑷因此底层应单独排放。2.确定计算方法⑴住宅应采用平方根法；⑵按9.75式计算排水设计秒流量。3.确定设计参数⑴饮食住宅，参数取1.5；24.05.01.01.01.012.05.1pq12.133.0165.212.0pq第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页⑵查表9.21，冲落式低水箱座便器排水当量为4.5，排水流量为1.5L/s；⑶查表9.21，洗脸盆排水当量为0.75，排水流量为0.25L/s；⑷查表9.21，浴盆排水当量为3.00，排水流量为1.00L/s。4.排水设计秒流量⑴底层L/s2⑵～9层L/s确定管径⑴底层排出管①底层单独排放式按表9.22中单立管不通气的第一行，立管高度≤2m的情况确定管径；②底层的排水设计秒流量为2.02L/s，查表9.22，塑料排水管管径取110mm；③最大允许通过流量3.8L/s，大于2.02L/s...
