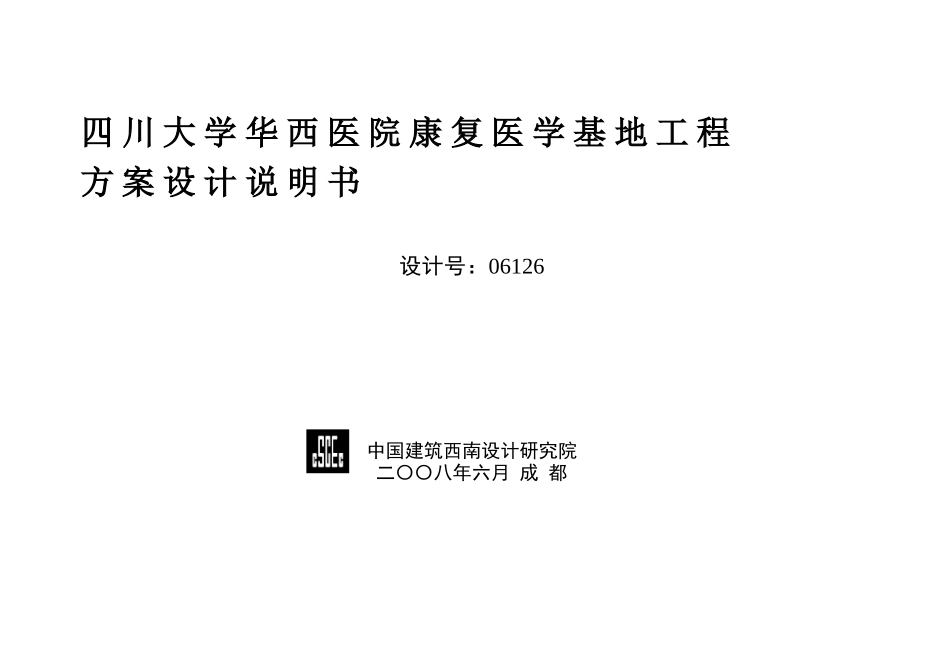

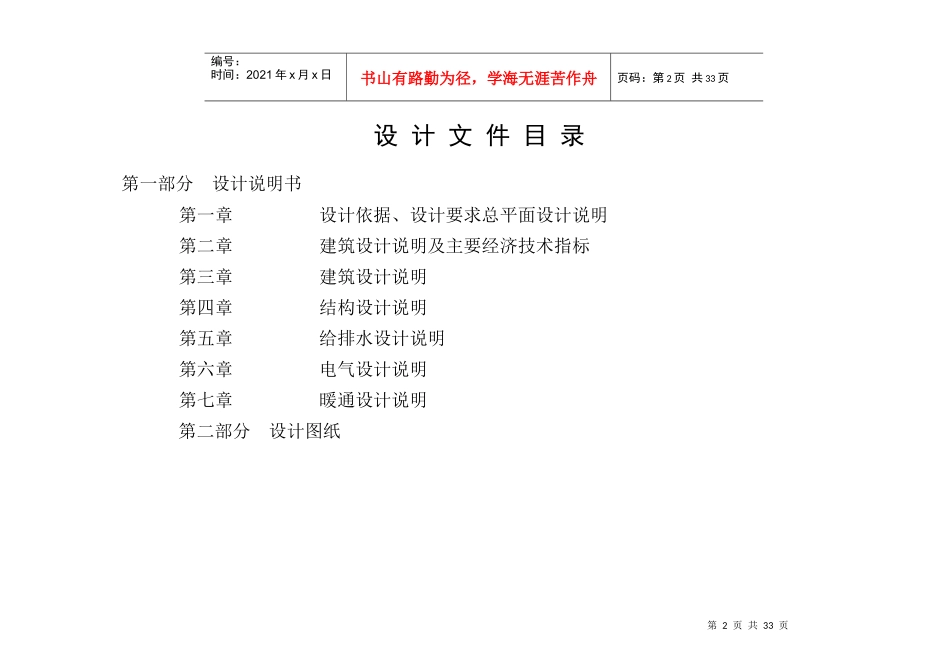

四川大学华西医院康复医学基地工程方案设计说明书设计号：06126中国建筑西南设计研究院二〇〇八年六月成都第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页主要设计人员设计总负责人x建筑x结构x给排水x电气x暖通x第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页设计文件目录第一部分设计说明书第一章设计依据、设计要求总平面设计说明第二章建筑设计说明及主要经济技术指标第三章建筑设计说明第四章结构设计说明第五章给排水设计说明第六章电气设计说明第七章暖通设计说明第二部分设计图纸第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页设计说明书第一章设计依据、设计要求1．1设计依据1.四川大学华西医院国家级康复医学基地工程设计任务书2.业主提供的红线图3.成都市规划管理技术规定1．2国家相关建筑规范和规定：第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页（1）《民用建筑设计通则》GB50352-2005（2）《综合医院建筑设计规范》JGJ49-88（3）《医院洁净手术部建筑技术规范》GB50333-2002（4）《建筑设计防火规范》GB50016-2006（5）《汽车库、修车库、停车场设计防火规范》GB50067－97（6）《汽车库建筑设计规范》JBJ100－98（7）《城市道路和建筑物无障碍设计规范》JGJ50-2001（8）《饮食建筑设计规范》JGJ64-891．3设计范围：本建筑方案设计范围包括总图，门诊楼，住院部，宿舍和餐厅，中央供应站。本项目由我院承担的设计专业有：建筑，结构，电气（强，弱电），给排水，暖通等专业。以及院区景观的意向性设计。1．4工程规模和设计标准：四川大学华西医院国家级康复医学基地总建筑面积63236.1M2,地上三到五层、地下一层；主要使用功能为200床的综合医院，日门诊量600人次左右。本工程建筑等级为二级，耐火等级为二级，建筑耐久年限为50年。项目估算投资约15823.9万元。第二章总平面设计说明及主要经济技术指标2．1概述：项目基地位于成都温江永宁镇，地势平坦，为一梯形地块。除西南面外，其余三面均临城市道路，其中东南临60米宽城市主干道，西北和东北均临20米宽城市次干道。在基地的东南方有一小河流，可以作为园林用水的水源。与成都市区交通便利，邻近有“芙蓉古镇”等住宅小区。周边市政设施齐全，适用于修建医院建筑。2．1．1构思意图及布局特点：本院区定位为国家级康复医学基地，兼有社区医疗功能。又因地处闹市之外，用地充裕，这些都为创造一个现代化的园林式医院提供了很好的条件。国家级康复医学基地的总体规划在以人为本的思想指导下，不仅做到功能布局合理，使用方便高效，流线清晰，洁污分离，还考第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页虑到使用者的心理需求，为医患提供优美的园林景观和宜人的视觉感受。结合该院区的具体情况决定采用各部门分散式的布局。在规划中吸取中国园林造园的手法，将建筑与景观相融合，使医患在建筑中能感受到室外的美景，同时也使建筑的优美成为景观的有机部分，相互映衬，相互交融。在结合国内外成功医疗建筑的建设经验后，通过建筑功能的合理布局和新技术新材料的使用，国家级康复医学基地的设计不仅充分满足现代医院功能，而且在运行效率和医疗环境，生态节能等各方面都进行了充分的考虑和设计。为日后的良好使用和长远的可持续性发展奠定了坚实的基础。2．1．2总平面布置：基地东北面是院区的主入口位置，靠近次要干道，便于到达，但同时有一定的噪音影响。因此在此位置设置了门诊综合楼和宿舍餐厅综合楼，而离干道和主入口较远的西部相对安静，布置了住院区。总图布局功能分区明确，内外人流物流不交叉。建筑分散布局，利用道路和廊道连接，同时留出大面积的水体景观和绿化，既提升院区环境，也分隔了不同功能的部门，提高私密性，减少彼此影响。门诊综合楼正面主入口，因为门诊楼前人流量大，车流集中，所以在它们之间留有约30米宽的缓冲集散广场。并在广场的两侧...
