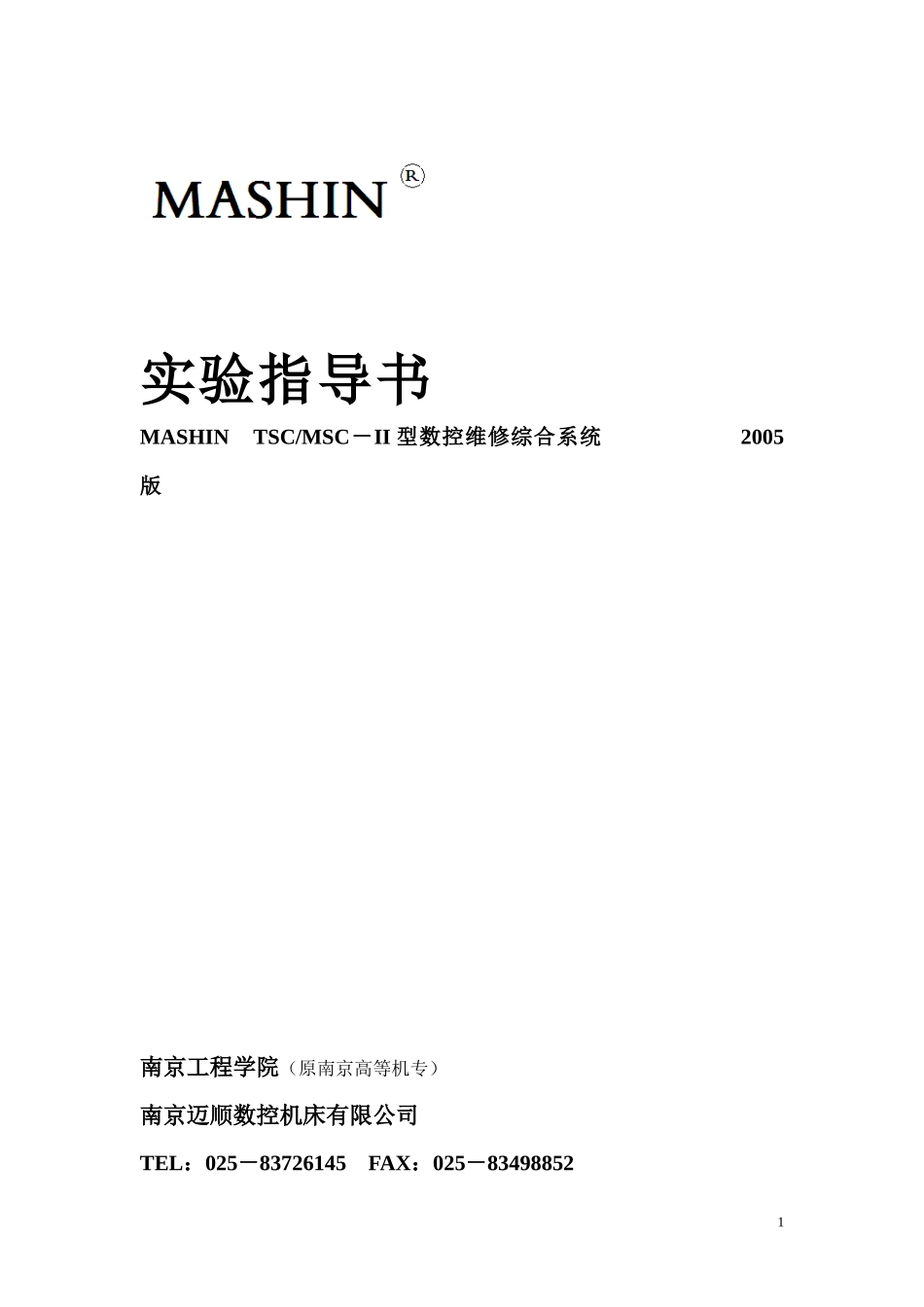

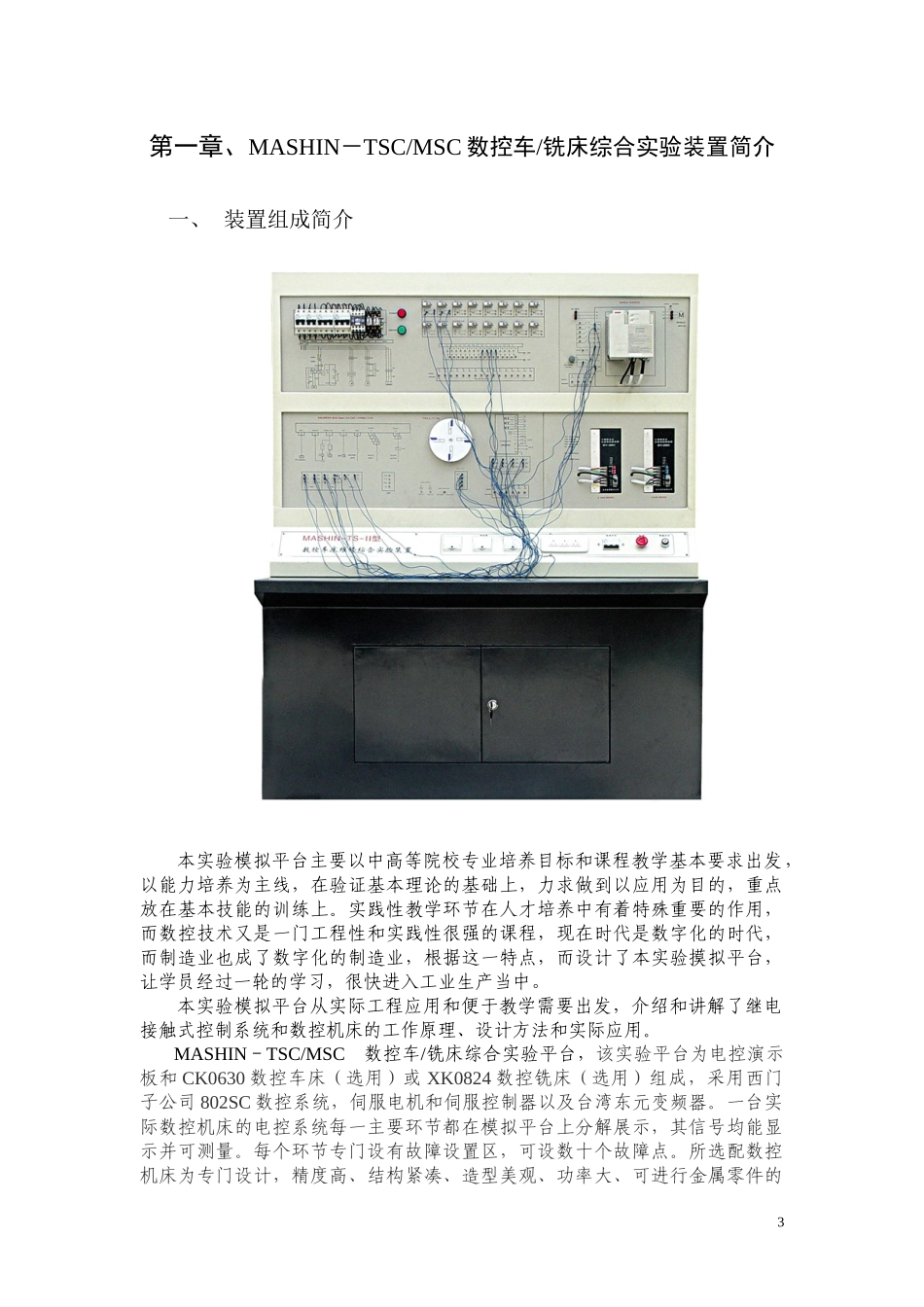

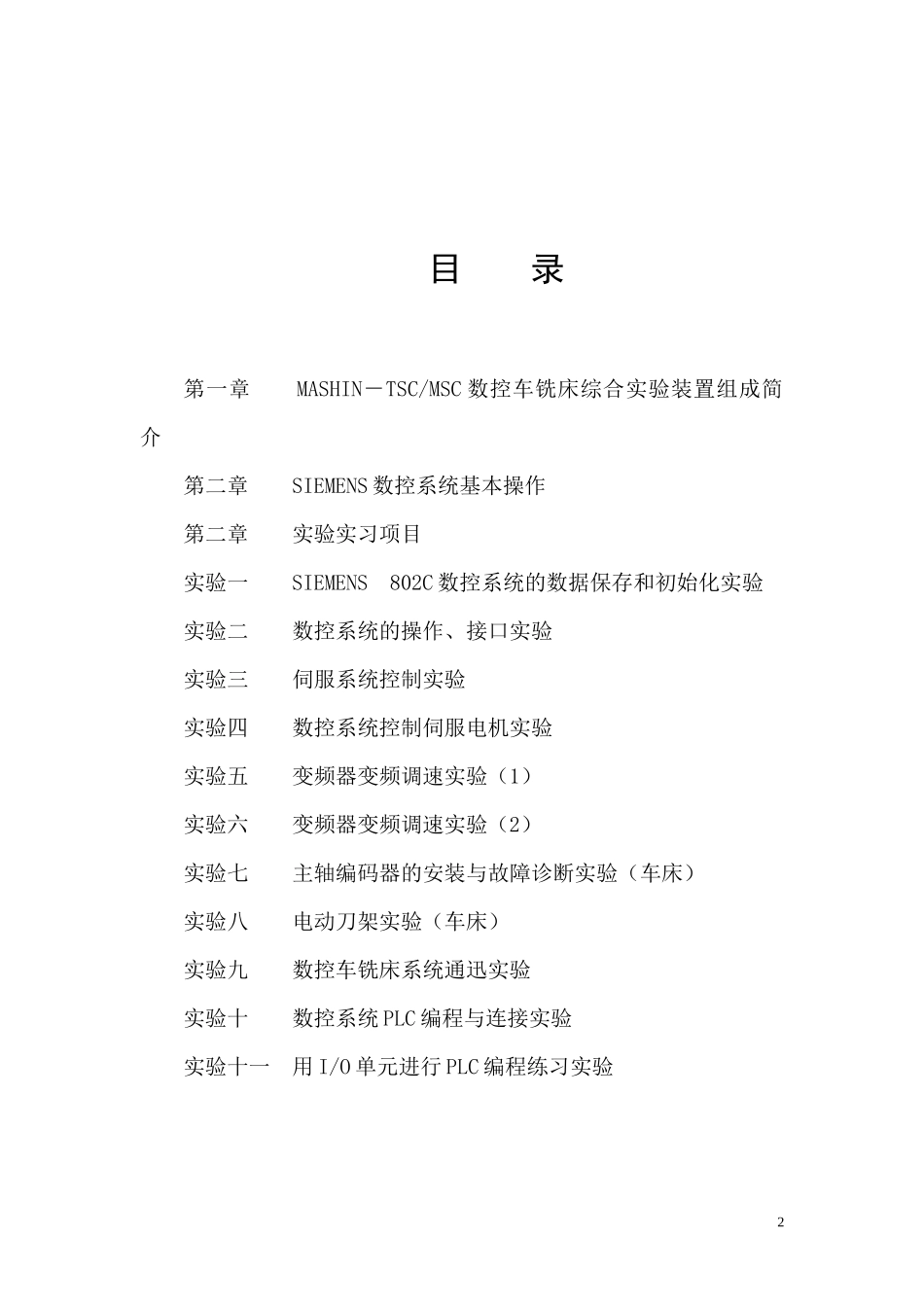

实验指导书MASHINTSC/MSC－II型数控维修综合系统2005版南京工程学院（原南京高等机专）南京迈顺数控机床有限公司TEL：025－83726145FAX：025－834988521目录第一章MASHIN－TSC/MSC数控车铣床综合实验装置组成简介第二章SIEMENS数控系统基本操作第二章实验实习项目实验一SIEMENS802C数控系统的数据保存和初始化实验实验二数控系统的操作、接口实验实验三伺服系统控制实验实验四数控系统控制伺服电机实验实验五变频器变频调速实验（1）实验六变频器变频调速实验（2）实验七主轴编码器的安装与故障诊断实验（车床）实验八电动刀架实验（车床）实验九数控车铣床系统通迅实验实验十数控系统PLC编程与连接实验实验十一用I/O单元进行PLC编程练习实验2第一章、MASHIN－TSC/MSC数控车/铣床综合实验装置简介一、装置组成简介本实验模拟平台主要以中高等院校专业培养目标和课程教学基本要求出发，以能力培养为主线，在验证基本理论的基础上，力求做到以应用为目的，重点放在基本技能的训练上。实践性教学环节在人才培养中有着特殊重要的作用，而数控技术又是一门工程性和实践性很强的课程，现在时代是数字化的时代，而制造业也成了数字化的制造业，根据这一特点，而设计了本实验摸拟平台，让学员经过一轮的学习，很快进入工业生产当中。本实验模拟平台从实际工程应用和便于教学需要出发，介绍和讲解了继电接触式控制系统和数控机床的工作原理、设计方法和实际应用。MASHIN－TSC/MSC数控车/铣床综合实验平台，该实验平台为电控演示板和CK0630数控车床（选用）或XK0824数控铣床（选用）组成，采用西门子公司802SC数控系统，伺服电机和伺服控制器以及台湾东元变频器。一台实际数控机床的电控系统每一主要环节都在模拟平台上分解展示，其信号均能显示并可测量。每个环节专门设有故障设置区，可设数十个故障点。所选配数控机床为专门设计，精度高、结构紧凑、造型美观、功率大、可进行金属零件的3实际加工。在演示平台上能完成多项内容的实验，如PLC控制编程、伺服控制单元的故障诊断等实验。该系统还配有电脑通过RS-232接口，可实现CAD-CAM联成一体的功能和PLC的诊断维护调试。该实验平台是用于：1、培训学生掌握数控机床的编程方法，数控机床电气设计、安装、调试、维修等实际动手能力的一套实用的实验实习装置。数控机床综合实验装置模块化设计，便于组合和扩展，也便于检查和调试，利用该装置可使学生掌握数控机床电气设计、控制原理、电气调试及维修的方法，元器件的选择等原理，掌握数控机床电气安装、电气调试等方法，能够模拟工业生产过程，达到工业生产现场实习效果。不仅可以按照推荐的方法进行设计，安装，调试，也可根据各自情况对课程设置的要求，自行设计、组合安装、调试。更好地培养学生的动手和分析能力，该装置也可帮助科研技术人员进一步了解数控机床电气结构和进行数控机床的二次开发开展了条件。2、MASHIN－TSC/MSC数控机床综合实验模拟平台，主要的器件都已经用于工业控制的工控产品，SIEMENS802SC数控系统已用于厂家生产的多种规格的数控机床。二、装置的组成部分：MASHIN－TSC/MSC数控机床综合实验装置是由数控车/铣床系统，主电路以及输入输出控制电路模块，进给控制模块，主轴调速模块，以及模拟机床模块等实验模块组成该装置的控制部分。执行部件由伺服电机、主轴电机、刀架电机以（选用）及编码器（选用）等组成。基本综合了数控机床主要的电气元件。(1)数控车铣床数控系统西门子SIEMENS802SC(2)电源控制模块主要对各主要电器所需电源进行分配、保护，它们是开关电源、数控系统、空气开关、接触器等组成(3)主电路控制模块的控制部分是用钮子开关、发光二极管等模拟数控机床信号输入。(4)伺服驱动模块主要是伺服电机的控制器、它接收数控系统的脉冲（来自模拟板）(5)主轴控制模块主要用于无级调速，它接收数控系统模拟量，经变频放大后驱动主轴电机，达到对异步电动机方向和无级调速控制(6)模拟机床控制模块主用于将机床侧的各种信号输入到数控系统中，以及将系统的一些输出信号反应到该板中。三、电源强电模块及电源输出模块构成：警告：本实验平台使用二相220V电源进...
