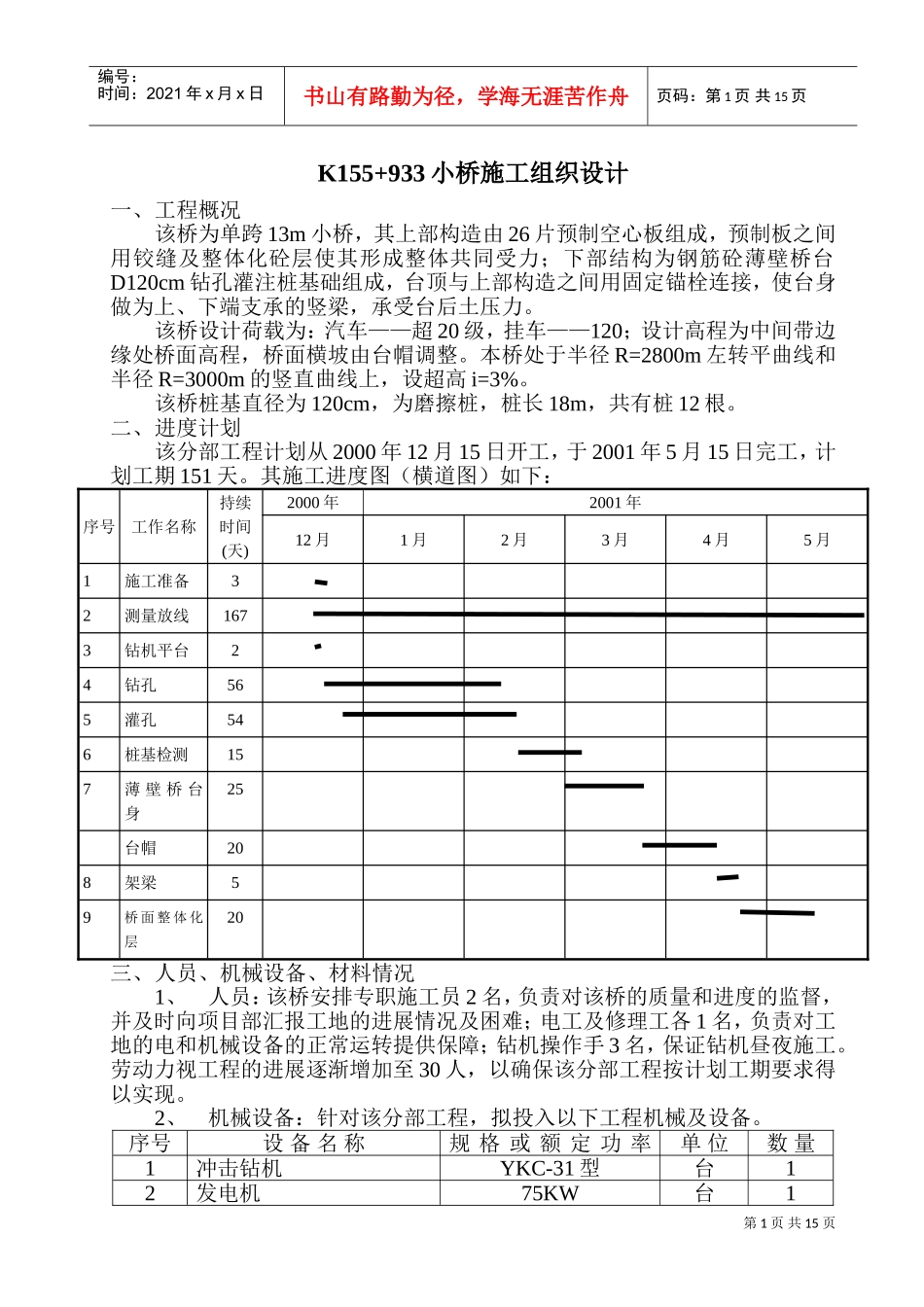

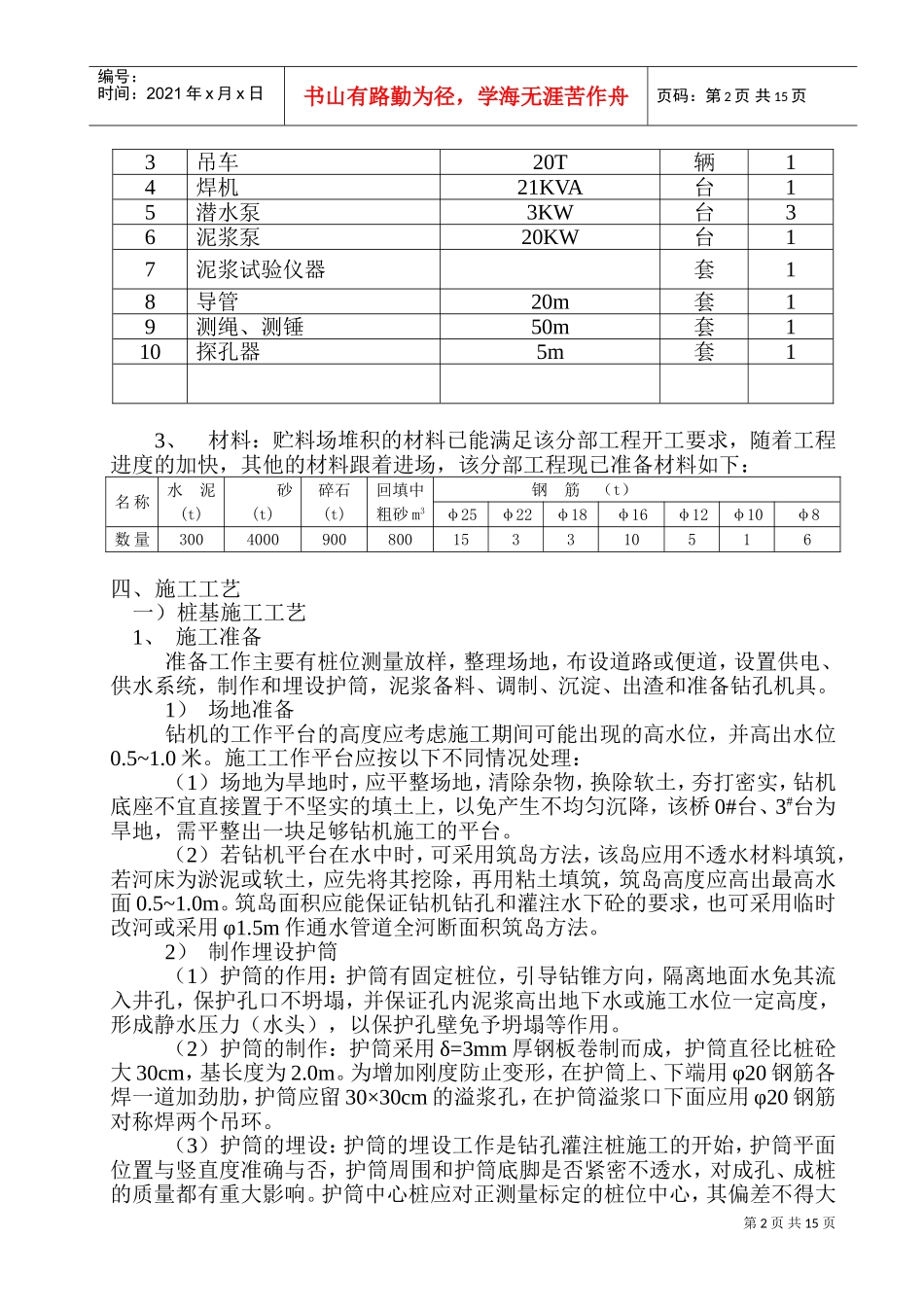

某高速公路小桥施工组织设计XXXXX公司XXX合同项目经理部X年X月X日第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页K155+933小桥施工组织设计一、工程概况该桥为单跨13m小桥，其上部构造由26片预制空心板组成，预制板之间用铰缝及整体化砼层使其形成整体共同受力；下部结构为钢筋砼薄壁桥台D120cm钻孔灌注桩基础组成，台顶与上部构造之间用固定锚栓连接，使台身做为上、下端支承的竖梁，承受台后土压力。该桥设计荷载为：汽车——超20级，挂车——120；设计高程为中间带边缘处桥面高程，桥面横坡由台帽调整。本桥处于半径R=2800m左转平曲线和半径R=3000m的竖直曲线上，设超高i=3%。该桥桩基直径为120cm，为磨擦桩，桩长18m，共有桩12根。二、进度计划该分部工程计划从2000年12月15日开工，于2001年5月15日完工，计划工期151天。其施工进度图（横道图）如下：序号工作名称持续时间(天)2000年2001年12月1月2月3月4月5月1施工准备32测量放线1673钻机平台24钻孔565灌孔546桩基检测157薄壁桥台身25台帽208架梁59桥面整体化层20三、人员、机械设备、材料情况1、人员：该桥安排专职施工员2名，负责对该桥的质量和进度的监督，并及时向项目部汇报工地的进展情况及困难；电工及修理工各1名，负责对工地的电和机械设备的正常运转提供保障；钻机操作手3名，保证钻机昼夜施工。劳动力视工程的进展逐渐增加至30人，以确保该分部工程按计划工期要求得以实现。2、机械设备：针对该分部工程，拟投入以下工程机械及设备。序号设备名称规格或额定功率单位数量1冲击钻机YKC-31型台12发电机75KW台1第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页3吊车20T辆14焊机21KVA台15潜水泵3KW台36泥浆泵20KW台17泥浆试验仪器套18导管20m套19测绳、测锤50m套110探孔器5m套13、材料：贮料场堆积的材料已能满足该分部工程开工要求，随着工程进度的加快，其他的材料跟着进场，该分部工程现已准备材料如下：名称水泥(t)砂(t)碎石(t)回填中粗砂m3钢筋（t）φ25φ22φ18φ16φ12φ10φ8数量3004000900800153310516四、施工工艺一）桩基施工工艺1、施工准备准备工作主要有桩位测量放样，整理场地，布设道路或便道，设置供电、供水系统，制作和埋设护筒，泥浆备料、调制、沉淀、出渣和准备钻孔机具。1）场地准备钻机的工作平台的高度应考虑施工期间可能出现的高水位，并高出水位0.5~1.0米。施工工作平台应按以下不同情况处理：（1）场地为旱地时，应平整场地，清除杂物，换除软土，夯打密实，钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉降，该桥0#台、3#台为旱地，需平整出一块足够钻机施工的平台。（2）若钻机平台在水中时，可采用筑岛方法，该岛应用不透水材料填筑，若河床为淤泥或软土，应先将其挖除，再用粘土填筑，筑岛高度应高出最高水面0.5~1.0m。筑岛面积应能保证钻机钻孔和灌注水下砼的要求，也可采用临时改河或采用φ1.5m作通水管道全河断面积筑岛方法。2）制作埋设护筒（1）护筒的作用：护筒有固定桩位，引导钻锥方向，隔离地面水免其流入井孔，保护孔口不坍塌，并保证孔内泥浆高出地下水或施工水位一定高度，形成静水压力（水头），以保护孔壁免予坍塌等作用。（2）护筒的制作：护筒采用δ=3mm厚钢板卷制而成，护筒直径比桩砼大30cm，基长度为2.0m。为增加刚度防止变形，在护筒上、下端用φ20钢筋各焊一道加劲肋，护筒应留30×30cm的溢浆孔，在护筒溢浆口下面应用φ20钢筋对称焊两个吊环。（3）护筒的埋设：护筒的埋设工作是钻孔灌注桩施工的开始，护筒平面位置与竖直度准确与否，护筒周围和护筒底脚是否紧密不透水，对成孔、成桩的质量都有重大影响。护筒中心桩应对正测量标定的桩位中心，其偏差不得大第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页于5厘米，并应严格保持护筒的竖直位置。A、当桩位处于旱地时，采用挖埋式护筒：通过确定桩中心桩位确定开挖圆，开挖圆直径应比护筒直径大90cm，开挖深度应比护筒高度大50cm，挖好坑后，在超挖50cm高度范围内从坑底开始每10cm高度...
