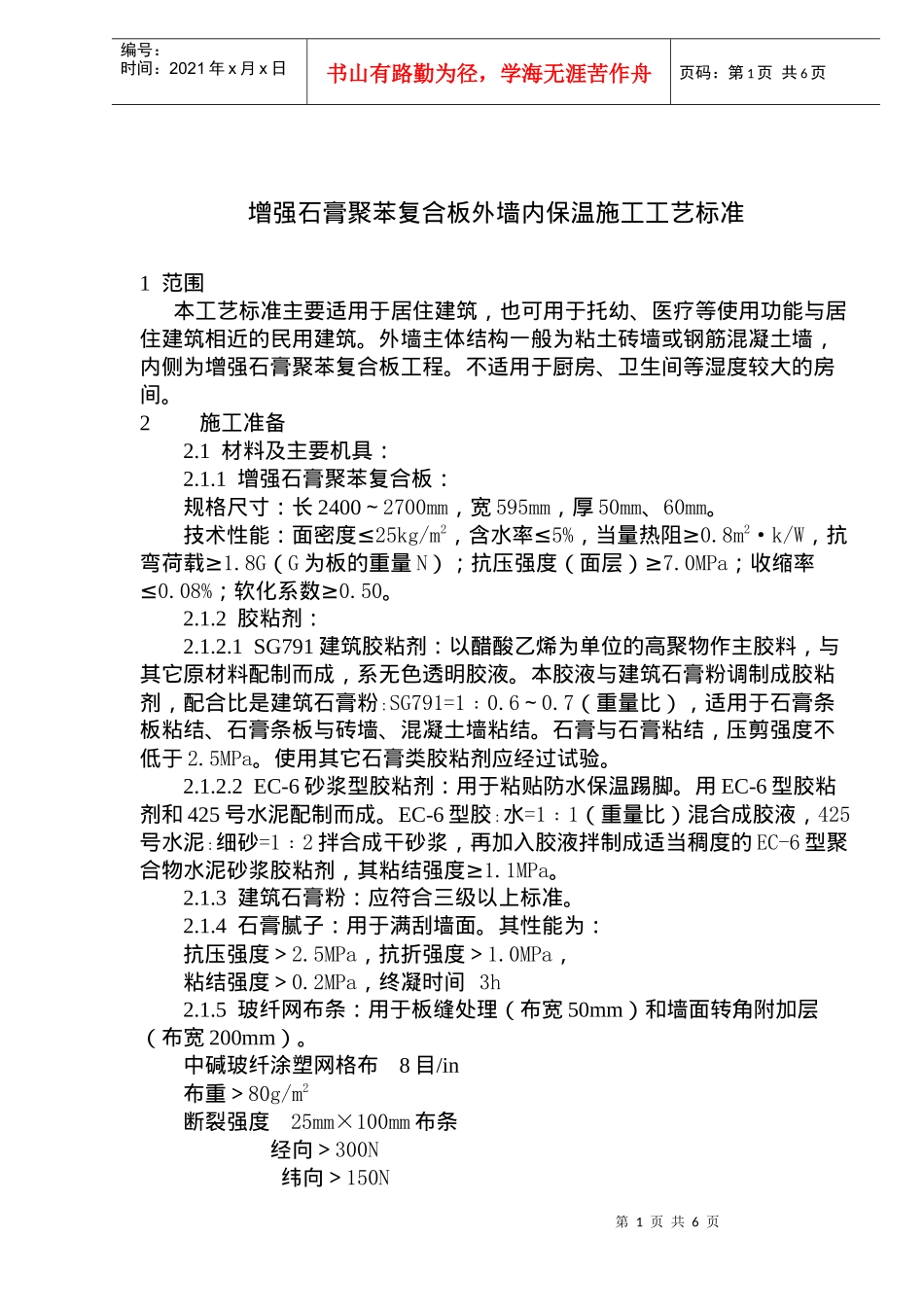

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页增强石膏聚苯复合板外墙内保温施工工艺标准1范围本工艺标准主要适用于居住建筑，也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体结构一般为粘土砖墙或钢筋混凝土墙，内侧为增强石膏聚苯复合板工程。不适用于厨房、卫生间等湿度较大的房间。2施工准备2.1材料及主要机具：2.1.1增强石膏聚苯复合板：规格尺寸：长2400～2700mm，宽595mm，厚50mm、60mm。≤技术性能：面密度25kg/m2≤，含水率5%≥，当量热阻0.8m2·k/W，抗≥弯荷载1.8G（G为板的重量N≥）；抗压强度（面层）7.0MPa；收缩率≤0.08%≥；软化系数0.50。2.1.2胶粘剂：2.1.2.1SG791建筑胶粘剂：以醋酸乙烯为单位的高聚物作主胶料，与其它原材料配制而成，系无色透明胶液。本胶液与建筑石膏粉调制成胶粘剂，配合比是建筑石膏粉﹕SG791=1﹕0.6～0.7（重量比），适用于石膏条板粘结、石膏条板与砖墙、混凝土墙粘结。石膏与石膏粘结，压剪强度不低于2.5MPa。使用其它石膏类胶粘剂应经过试验。2.1.2.2EC-6砂浆型胶粘剂：用于粘贴防水保温踢脚。用EC-6型胶粘剂和425号水泥配制而成。EC-6型胶﹕水=1﹕1（重量比）混合成胶液，425号水泥﹕细砂=1﹕2拌合成干砂浆，再加入胶液拌制成适当稠度的EC-6型聚≥合物水泥砂浆胶粘剂，其粘结强度1.1MPa。2.1.3建筑石膏粉：应符合三级以上标准。2.1.4石膏腻子：用于满刮墙面。其性能为：抗压强度＞2.5MPa，抗折强度＞1.0MPa，粘结强度＞0.2MPa，终凝时间3h2.1.5玻纤网布条：用于板缝处理（布宽50mm）和墙面转角附加层（布宽200mm）。中碱玻纤涂塑网格布8目/in布重＞80g/m2断裂强度25mm×100mm布条经向＞300N纬向＞150N第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.1.6WKF接缝腻子：用于板缝处理。抗压强度＞3.0MPa，抗折强度＞1.5MPa，终凝时间＞0.5h。2.1.7防水保温踢脚：见图9-4。2.1.8主要机具：笤帚、木工手锯、钢丝刷、2m靠尺、开刀、2m托线板、钢尺、橡皮锤、钻、扁铲等。2.2作业条件2.2.1结构已验收，屋面防水层已施工完毕。墙面弹出+50cm标高线。2.2.2内隔墙、外墙门窗框、窗台板安装完毕。门、窗抹灰完毕。2.2.3水暖及装饰工程分别需用的管卡、炉钩、窗帘杆耳子等埋件留出位置或埋设完毕；电气工程的暗管线、接线盒等必须埋设完毕，并应完成暗管线的穿带线工作。2.2.4操作地点环境温度不低于5℃。2.2.5外墙内保温施工宜在外檐抹灰完成以后进行。2.2.6正式安装以前，先试安装样板墙一道，经鉴定合格后再正式安装。3操作工艺3.1增强石膏聚苯板外墙内保温做法基本构造见表9-25。基本构造表9-25外墙内保温做法构造示意空气层复合保温层钢筋混凝土墙或普通粘土砖墙（1）厚20mm（2）50mm60mm（3）3.2工艺流程：结构墙面清理↓分档、弹线↓配板、修补↓标出管卡、炉钩等埋件位置↓墙面贴饼↓第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页稳接线盒，安管卡、埋件等↓安装防水保温踢脚板↓安装复合板↓板缝及阴、阳角处理↓板面装修3.3施工要点3.3.1结构墙面清理：凡凸出墙面20mm的砂浆块、混凝土块必须剔除，并扫净墙面。3.3.2分档、弹线：3.3.2.1以门窗洞口边为基准，向两边按板宽600mm分档。3.3.2.2按保温层的厚度在墙、顶上弹出保温墙面的边线。按防水保温踢脚层的厚度在地面上弹出防水保温踢脚面的边线，并在墙面上弹出踢脚的上口线。3.3.2.3按图9-5所示位置，划出贴饼点位置。3.3.3配板、修补：按分档配板。复合保温板的长度略小于顶板到踢脚上口的净高尺寸。计算并量测门窗洞口上部及窗口下部的保温板尺寸，并按此尺寸配板。当保温板与墙的长度不相适应时，应将部分保温板预先拼接加宽（或锯窄）成合适的宽度，并放置在阴角处。有缺陷的板应修补。3.3.4墙面贴饼：贴饼方法如下：3.3.4.1在贴饼位置，用钢丝刷刷出直径不少于100mm的洁净面并浇水润湿，刷一道107胶水泥素浆。3.3.4.2检查墙面的平整、垂直，找规矩贴饼，并在需设置埋件处亦做出200mm×200mm的灰饼。3.3.4.3冲筋材料为1...
