数控技术专业毕业设计课题VIP免费

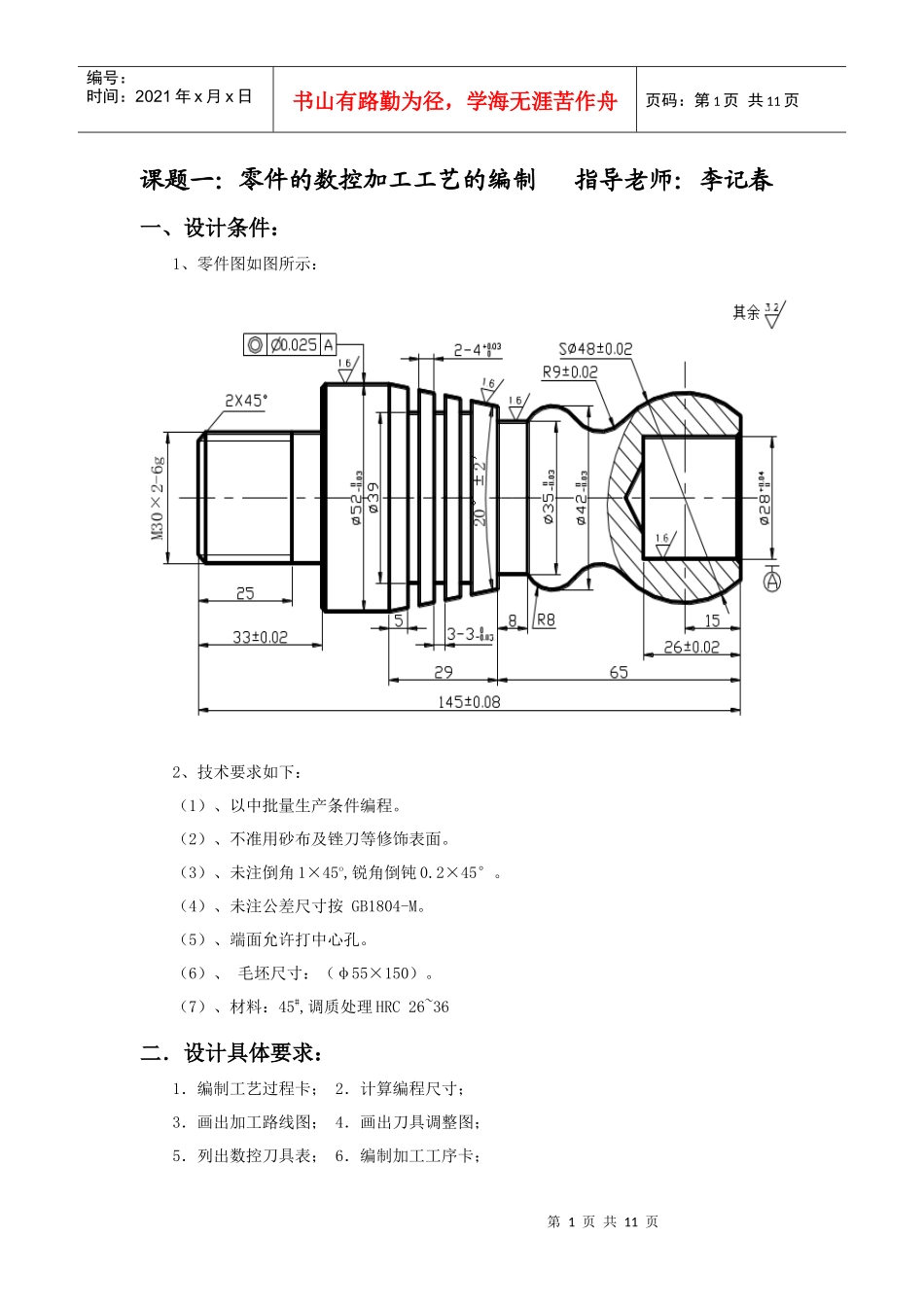

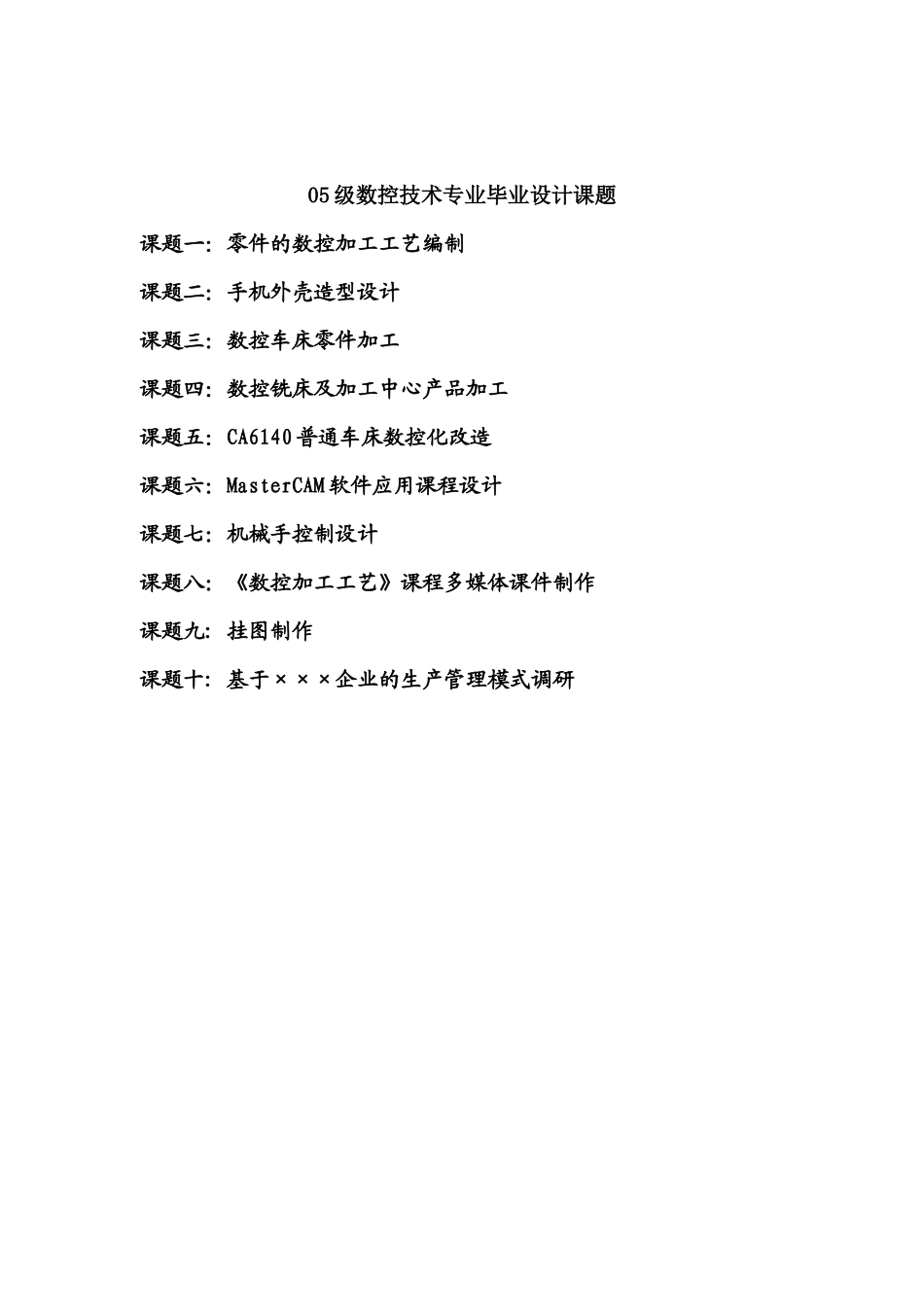

05级数控技术专业毕业设计课题课题一：零件的数控加工工艺编制课题二：手机外壳造型设计课题三：数控车床零件加工课题四：数控铣床及加工中心产品加工课题五：CA6140普通车床数控化改造课题六：MasterCAM软件应用课程设计课题七：机械手控制设计课题八：《数控加工工艺》课程多媒体课件制作课题九:挂图制作课题十:基于×××企业的生产管理模式调研第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页课题一：零件的数控加工工艺的编制指导老师：李记春一、设计条件：1、零件图如图所示：2、技术要求如下：（1）、以中批量生产条件编程。（2）、不准用砂布及锉刀等修饰表面。（3）、未注倒角1×45o,锐角倒钝0.2×45°。（4）、未注公差尺寸按GB1804-M。（5）、端面允许打中心孔。（6）、毛坯尺寸：（φ55×150）。（7）、材料：45#,调质处理HRC26~36二．设计具体要求：1．编制工艺过程卡；2．计算编程尺寸；3．画出加工路线图；4．画出刀具调整图；5．列出数控刀具表；6．编制加工工序卡；第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页7．编写数控加工程序。课题二：手机外壳造型设计指导老师：李广坤一、设计目的及基本任务：着重提高学生在CAD—CAM软件应用方面的实践技能，树立严谨的科学作风，培养学生综合运用理论知识解决实际问题的能力。学生通过创建手机外壳造型、模具开模仿真、模具的加工、模具加工图的输出、资料整理等环节，初步掌握应用CAD—CAM进行模具设计的方法和基本技能。二、毕业设计的基本要求1．掌握手机外壳的造型方法；2．初步掌握用分型面法创建分型面、分割体积块；3．熟悉模具的开模仿真操作，进一步加深理解设计手机外壳的凸模和凹模流程；4．了解对手机模具的NC加工操作方法，利用CAM产生模具加工所需的NC代码；5．熟练运用AutoCAD软件将模具二维工程图，进行输出打印；6．培养一定自学能力和独立分析问题、解决问题能力；7．通过毕业设计实践，树立严肃认真、一丝不苟、实事求是的工作作风，并培养学生具有一定的生产观点、经济观点、全面观点及团结协作的精神。三、手机外壳造型设计参考图：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页课题三：数控车床零件加工指导老师：毛灵燕一、设计目的：1、能对数控车床零件进行加工工艺分析，制定有关卡；2、掌握常见数控车削零件的编程，并能运用有关编程软件对复杂零件进行自动编程；3、掌握数控车床日常保养与维护。二、设计具体要求：1、设计说明书一份（字数不少于5000字），必须包含以下内容：①零件加工方案；②零件加工工艺方案，工艺流程卡；③零件加工工序卡片；④零件加工程序卡片。2、以组为单位上交完整零件（学校提供数控机床，检、量具；自备毛坯、刀具）。三、附加工图样：装配图第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页零件图第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页课题四：数控铣床及加工中心产品加工指导老师：彭苏一、设计目的：1、能对数控铣床及加工中心零件进行加工工艺分析，制定有关卡；2、掌握常见数控铣削零件的编程，并能运用有关编程软件对复杂零件进行自动编程；3、掌握数控铣床及加工中心日常保养与维护。二、设计具体要求：1、设计说明书一份（字数不少于5000字），必须包含以下内容：①零件加工方案；②零件加工工艺方案，工艺流程卡；③零件加工工序卡片；④零件加工程序卡片。2、以组为单位上交完整零件（学校提供数控机床，检、量具；自备毛坯、刀具）。三、附加工图样：第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页课题五：CA6140普通车床数控化改造指导老师：倪祥明一、设计内容1、设计概述2、总体方案的设计3、进给伺服系统机械部分设计与计算4、控制系统的设计5、第一象限直线插补框图及软件流程图二、设计要求1、采用步进电机开环控制系统，脉冲...
