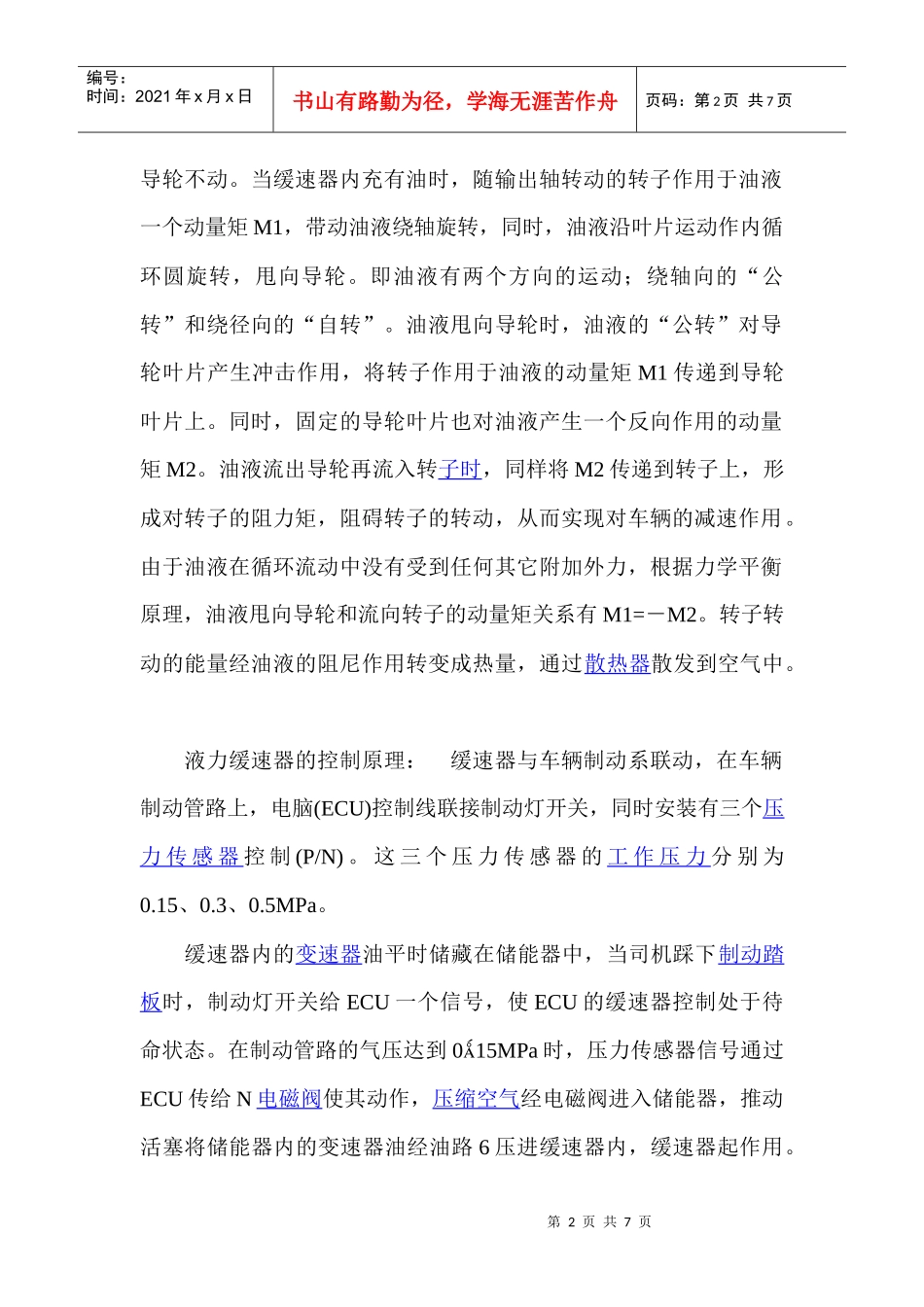

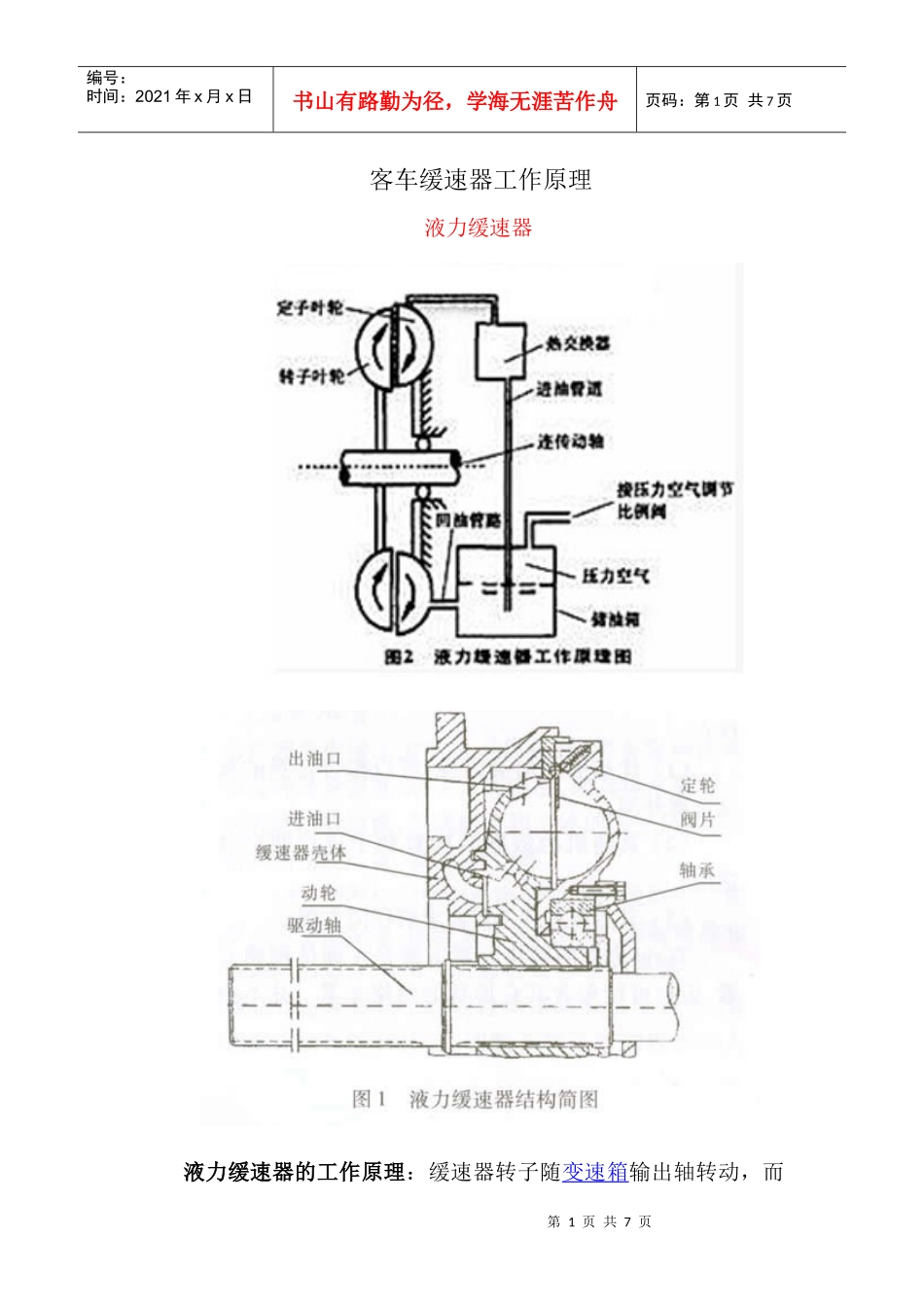

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页客车缓速器工作原理液力缓速器液力缓速器的工作原理：缓速器转子随变速箱输出轴转动，而第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页导轮不动。当缓速器内充有油时，随输出轴转动的转子作用于油液一个动量矩M1，带动油液绕轴旋转，同时，油液沿叶片运动作内循环圆旋转，甩向导轮。即油液有两个方向的运动；绕轴向的“公转”和绕径向的“自转”。油液甩向导轮时，油液的“公转”对导轮叶片产生冲击作用，将转子作用于油液的动量矩M1传递到导轮叶片上。同时，固定的导轮叶片也对油液产生一个反向作用的动量矩M2。油液流出导轮再流入转子时，同样将M2传递到转子上，形成对转子的阻力矩，阻碍转子的转动，从而实现对车辆的减速作用。由于油液在循环流动中没有受到任何其它附加外力，根据力学平衡原理，油液甩向导轮和流向转子的动量矩关系有M1=－M2。转子转动的能量经油液的阻尼作用转变成热量，通过散热器散发到空气中。液力缓速器的控制原理：缓速器与车辆制动系联动，在车辆制动管路上，电脑(ECU)控制线联接制动灯开关，同时安装有三个压力传感器控制(P/N)。这三个压力传感器的工作压力分别为0.15、0.3、0.5MPa。缓速器内的变速器油平时储藏在储能器中，当司机踩下制动踏板时，制动灯开关给ECU一个信号，使ECU的缓速器控制处于待命状态。在制动管路的气压达到015MPa时，压力传感器信号通过ECU传给N电磁阀使其动作，压缩空气经电磁阀进入储能器，推动活塞将储能器内的变速器油经油路6压进缓速器内，缓速器起作用。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页此时进入缓速器的油量较少，减速能力为最大值的1/3。制动踏板继续下踩，气压升高至03MPa时，第二个压力传感器信号指令N电磁阀，控制储能器增大供油量给缓速器，减速能力达最大值的2/3。当气压升高到05MPa以上时，第三个压力传感器信号控制进入缓速器的油量最多，减速能力达到100％。车辆解除制动时，N电磁阀在ECU信号的作用下，关闭压缩空气，并排出储能器内的压缩空气：储能器活塞在弹簧作用下复位，油液在压差和离心力作用下流回到储能器内，缓速器转为空转状态。缓速器油温控制一般情况下，缓速器工作时，其油液经管路3和6形成回路。油量过多时，通过流量阀在管路5泄油。当大负荷工作时间长导致油温过高时，管路3的温度传感器发出信号给ECU，ECU指令H控制阀动作，使得缓速器的油液与变速器主油路接通，从而改善散热，降低油温第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页电涡流缓速器客车电涡流缓速器图示第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页电涡流缓速器是一种高效汽车制动辅助装置，俗称“电刹”，它是国际流行的第三制动系统。该产品既可以使汽车在坡道行驶时，方便地实行缓速和恒速行驶，也可以在高速公路或路况较差的情况下，及时轻松地进行缓速，因此可极大地提高汽车行驶时的安全性与舒适性。电涡流缓速器在国外已有五十年的使用历史，并且有关交通法规都强调汽车上要安装电涡流缓速器。电涡流缓速器的工作原理：利用一个闭环导体在磁场中运动产生涡流，而磁场将会阻止其运动.电涡流缓速器由执行机构和控制部分组成。(1)执行机构包括定子和转子。定子由线圈和支架组成,定子绕组由4组8个线圈组成，定子安装在变速箱后端盖上。定子两端各有一个转子，一端转子与变速箱输出轴法兰连接，另一端转子与传动轴连接。(2)控制部分包括手控开关、脚控开关、继电器盒、ABS联接器等。第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页①手控开关在较长距离减速及下长坡时使用，安装在驾驶员附近，便于驾驶员操作。开关分4个档，分别扳至1、2、3、4档，通过控制1、2、3、4个继电器吸和，依次增加进行工作的线圈数量，从而使制动力矩逐级增加。②脚控开关安装在底盘上，用一根...
