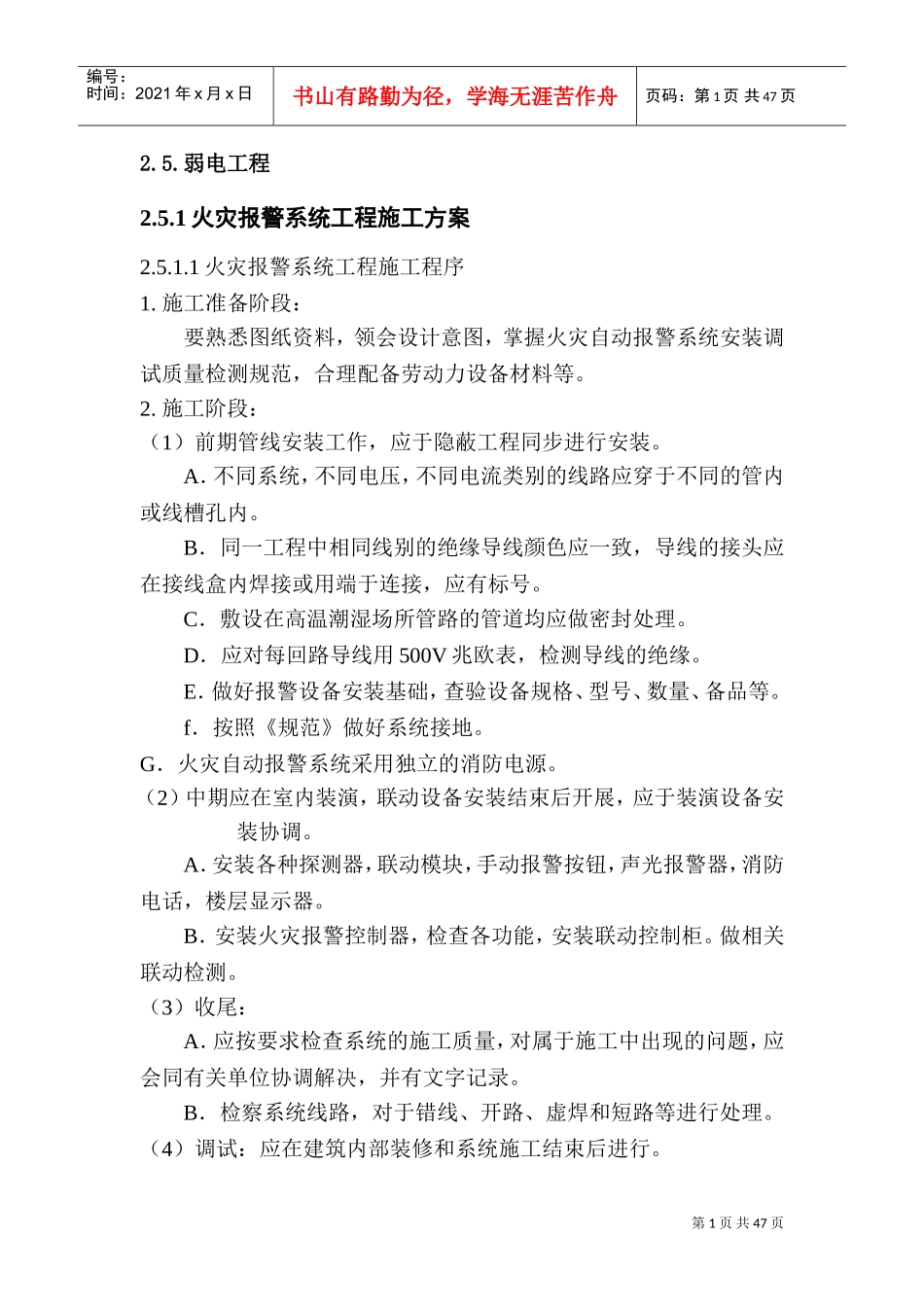

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页2.5.弱电工程2.5.1火灾报警系统工程施工方案2.5.1.1火灾报警系统工程施工程序1.施工准备阶段：要熟悉图纸资料，领会设计意图，掌握火灾自动报警系统安装调试质量检测规范，合理配备劳动力设备材料等。2.施工阶段：（1）前期管线安装工作，应于隐蔽工程同步进行安装。A．不同系统，不同电压，不同电流类别的线路应穿于不同的管内或线槽孔内。B．同一工程中相同线别的绝缘导线颜色应一致，导线的接头应在接线盒内焊接或用端于连接，应有标号。C．敷设在高温潮湿场所管路的管道均应做密封处理。D．应对每回路导线用500V兆欧表，检测导线的绝缘。E．做好报警设备安装基础，查验设备规格、型号、数量、备品等。f．按照《规范》做好系统接地。G．火灾自动报警系统采用独立的消防电源。（2）中期应在室内装演，联动设备安装结束后开展，应于装演设备安装协调。A．安装各种探测器，联动模块，手动报警按钮，声光报警器，消防电话，楼层显示器。B．安装火灾报警控制器，检查各功能，安装联动控制柜。做相关联动检测。（3）收尾：A．应按要求检查系统的施工质量，对属于施工中出现的问题，应会同有关单位协调解决，并有文字记录。B．检察系统线路，对于错线、开路、虚焊和短路等进行处理。（4）调试：应在建筑内部装修和系统施工结束后进行。第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页A．火灾自动报警系统装置。B．防烟，排烟，放火阀，卷帘门等装置。C．火灾应急广播，消防通信，消防电源，消防电梯和消防控制室的控制装置。D．施工程序图：2.5.1.2主要的施工方法1.系统布线A．不同系统、不同电压、不同电流和线路应穿于不同的管内或线槽孔内。B．工程中相同线别的绝缘导线颜色应一致，导线的接头应在接头盒内焊接或用端子连接。C．导线敷设后对每一个回路的导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20M并做好记录。D．消防控制室按常规工作接地电阻值应小于4欧，采用联合接地时，电阻值应小于1欧，专用接地导线用铜芯线大于25mm平方，在通过墙壁时，应穿入铜管或其他坚固的保护管。（1）点型火灾探测器A．探测器的底座应固定在牢靠基础上，不得划伤探测器的表面，焊按时不得使用带腐蚀性的助焊剂。B．探测器的确认灯，应朝便于观察的位置。施工准备主机基础管线安装消防接地消防电源管线安装主机安装接地测试探测器模块等安装分系统调试调试前检查总调试交工验收第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页（2）手动报警按钮A．手动火灾报警按钮安装在墙上距地1.3m-1.5m应安装牢固，不得倾斜。B．报警按钮输出信号，其地址与报警控制器显示相同。（3）火灾报警控制器A．主机底盘用型钢制作，安装在牢固基础上。再与火灾报警控制器连接，其要求应牢固、平稳，不得倾斜。B．配线应整齐，避免交叉，并应固定牢靠，所配导线的端部均应标明编号，字迹清晰，不易褪色，端子板的每一个接线不得超过两根，电缆芯和导线应留有不小于20cm的余量。C．报警控制柜的主电源引人线应直接与消防电源连接，主电源应有明显标志，接地应牢固并有明显标志，预防系统误报。D．消防联动控制柜，不同电压等级，不同电流类别的端子应分开，并有明显标志，外接导线采用金属软管作套管时，长度小于1m并用管卡固定，同时根据配管接地，外接导线端部应有明显标志。喷淋泵，消防泵，正压送风机，排烟风机，各种电动防火阀，电梯迫降，防火卷帘，非消防电源切换，水流指示器，信号模块等控制模块等，应安装在设备处和控制柜内。2.5.2安保系统工程施工方案1．施工准备阶段A．工程技术，施工人员熟悉图纸，明确施工范围、内容，做好进场前的设计技术交底。B．准备工程需要的材料、辅料、各种设备器材，把好质量关。C．建立项目管理体系，加强施工人员的文明施工，安全施工的教育。2．施工阶段本工程的全面展开，应在土建结构封顶后进行，与机电设备安装和建筑装演同步，在工程总体施工中，根据各系统工程的主次关系，第4页共47页编...
