施工技术交底(电线穿管敷线)VIP免费

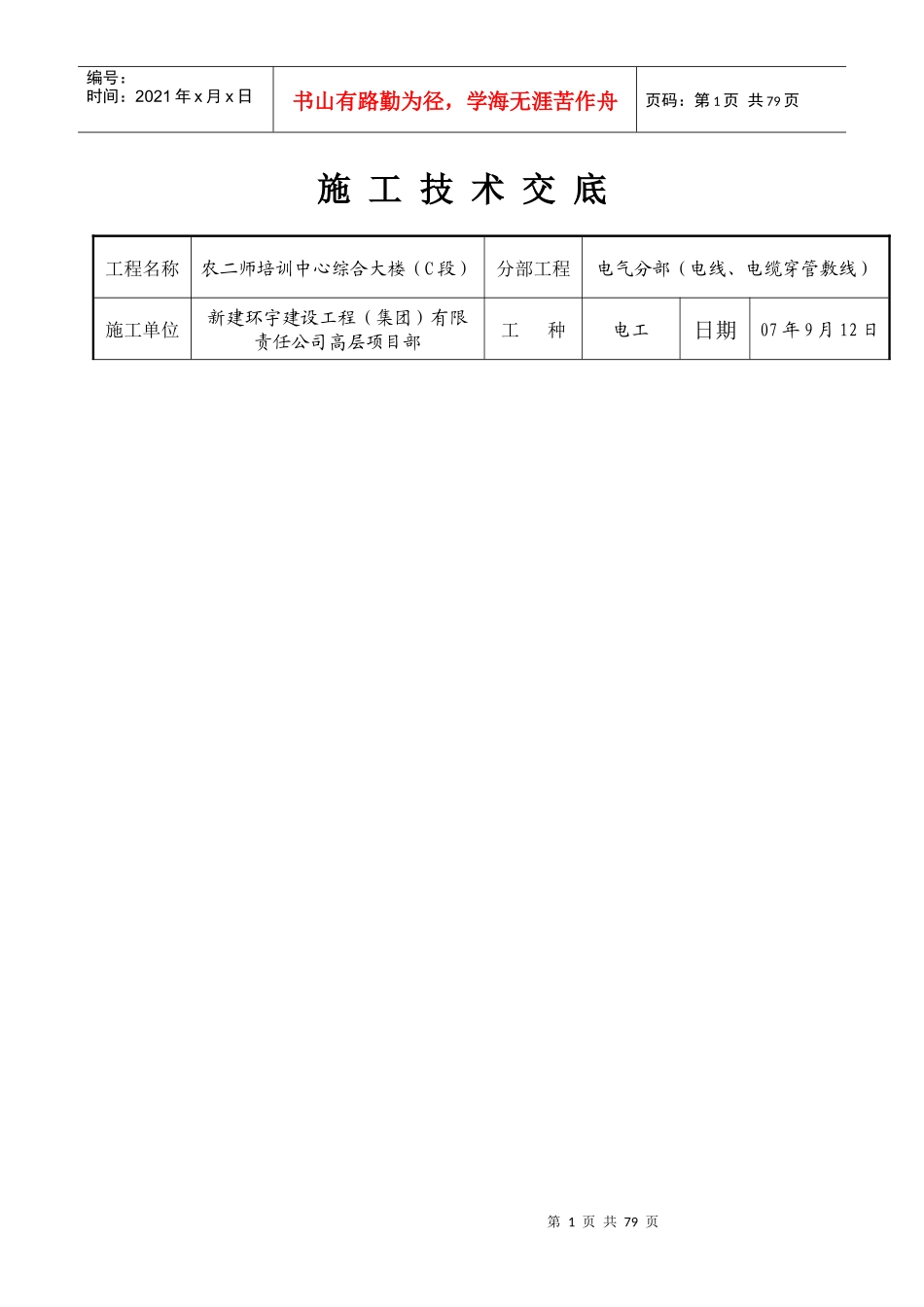

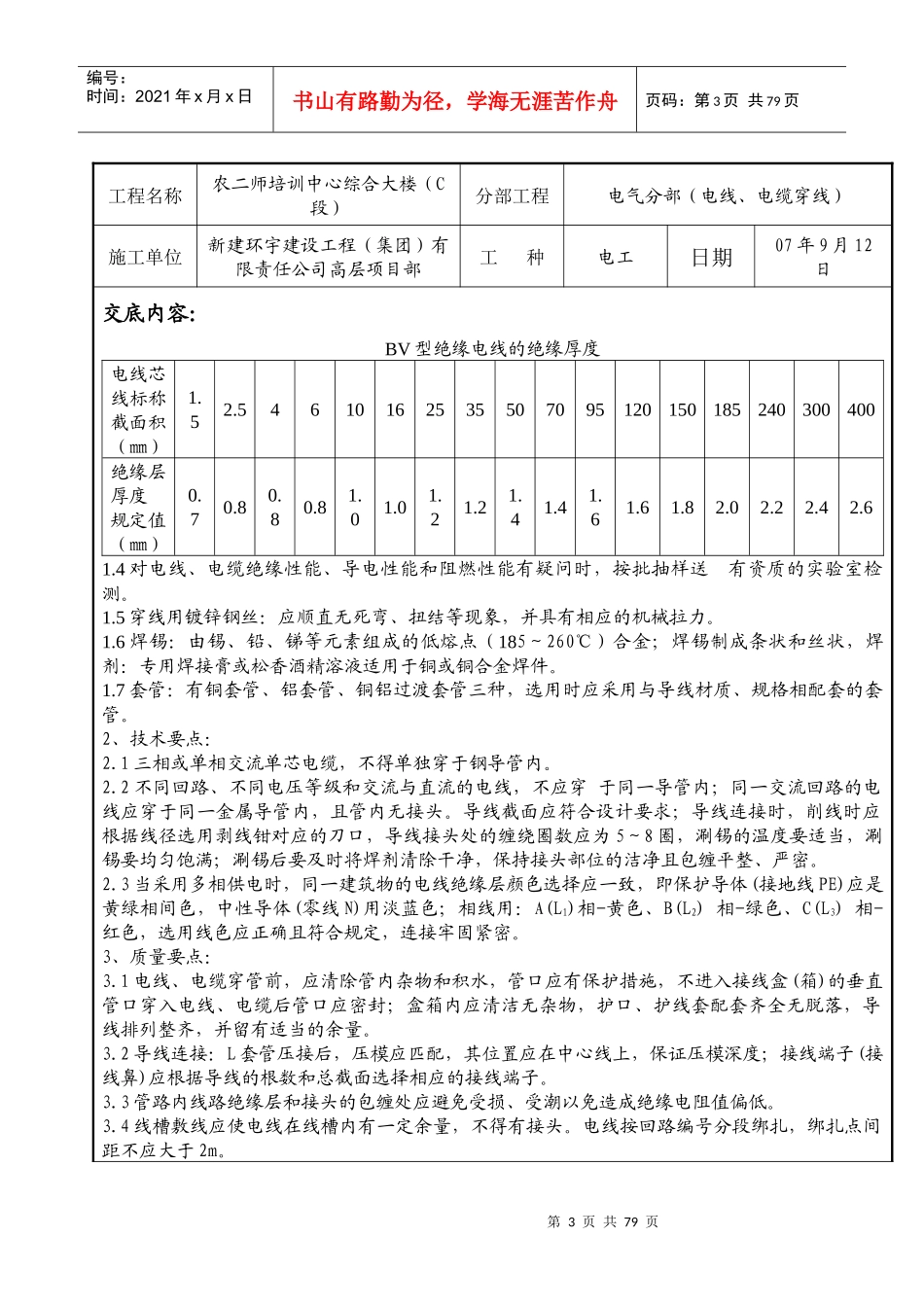

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页施工技术交底工程名称农二师培训中心综合大楼（C段）分部工程电气分部（电线、电缆穿管敷线）施工单位新建环宇建设工程（集团）有限责任公司高层项目部工种电工日期07年9月12日第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页交底内容：一、施工准备1、材料准备：电线、电缆、钢线、护口、套管、焊锡、焊剂、橡胶绝缘胶带等。2、技术准备：2.1熟悉图纸资料，领会设计图的设计内容，注意图纸担出的施工要求。2.2确定施工方法，编制施工技术措施。2.3施工前对操作人员进行技术交底。3、主要机具：3.1克丝钳、尖嘴钳、剥线钳、压线钳、放线架、放线车。3.2电炉、锡锅、电烙铁。3.3各种规格的螺钉旋具、电工刀、万用表、兆欧表。3.4绝缘手套、工具袋、高凳、人字梯等。4、作业条件：4.1配管工程或线槽安装工程配合土建施工完毕，保护导体（接地PE）或中性保护导体（接零PEN）连接及其他焊接施工完成，经检查确认，才能穿入电线或电缆以及线槽内敷线。4.2与导管连接的柜、屏、台、箱、筋安装完成，管内积水及杂物我，经检查确认，才能穿入电线、电缆。4.3电缆穿管前绝缘测试合格，才能穿入导管。4.4电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。4.5施工组织及人员准备专业技术人员应配置合理，劳动力已组织进场。专业技术人员和特殊工种必须持证上岗，并应进行岗前培训。二、材料和施工质量控制1、材料要点：1.1电线、电缆应按批查验合格证，合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》（GB5023.1～GB5023.7）标准生产的产品有安全认证标志。1.2外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀；电缆无压扁、扭曲，铠装不松卷；耐热、阻燃的、电缆外护层有明显标识和制造厂标；1.3按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；常用的BV型绝缘电线的绝缘厚度不小于下表的规定。交底人接受交底人质量检查员施工技术交底第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页工程名称农二师培训中心综合大楼（C段）分部工程电气分部（电线、电缆穿线）施工单位新建环宇建设工程（集团）有限责任公司高层项目部工种电工日期07年9月12日交底内容：BV型绝缘电线的绝缘厚度电线芯线标称截面积（㎜）1.52.54610162535507095120150185240300400绝缘层厚度规定值（㎜）0.70.80.80.81.01.01.21.21.41.41.61.61.82.02.22.42.61.4对电线、电缆绝缘性能、导电性能和阻燃性能有疑问时，按批抽样送有资质的实验室检测。1.5穿线用镀锌钢丝：应顺直无死弯、扭结等现象，并具有相应的机械拉力。1.6焊锡：由锡、铅、锑等元素组成的低熔点（185～260℃）合金；焊锡制成条状和丝状，焊剂：专用焊接膏或松香酒精溶液适用于铜或铜合金焊件。1.7套管：有铜套管、铝套管、铜铝过渡套管三种，选用时应采用与导线材质、规格相配套的套管。2、技术要点：2.1三相或单相交流单芯电缆，不得单独穿于钢导管内。2.2不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内无接头。导线截面应符合设计要求；导线连接时，削线时应根据线径选用剥线钳对应的刀口，导线接头处的缠绕圈数应为5～8圈，涮锡的温度要适当，涮锡要均匀饱满；涮锡后要及时将焊剂清除干净，保持接头部位的洁净且包缠平整、严密。2.3当采用多相供电时，同一建筑物的电线绝缘层颜色选择应一致，即保护导体(接地线PE)应是黄绿相间色，中性导体(零线N)用淡蓝色；相线用：A(L1)相-黄色、B(L2)相-绿色、C(L3)相-红色，选用线色应正确且符合规定，连接牢固紧密。3、质量要点：3.1电线、电缆穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后管口应密封；盒箱内应清洁无杂物，护口、护线套配套齐全无脱落，导线排列整齐，并留有适当的余量。3.2导线连接：L套管压接...
