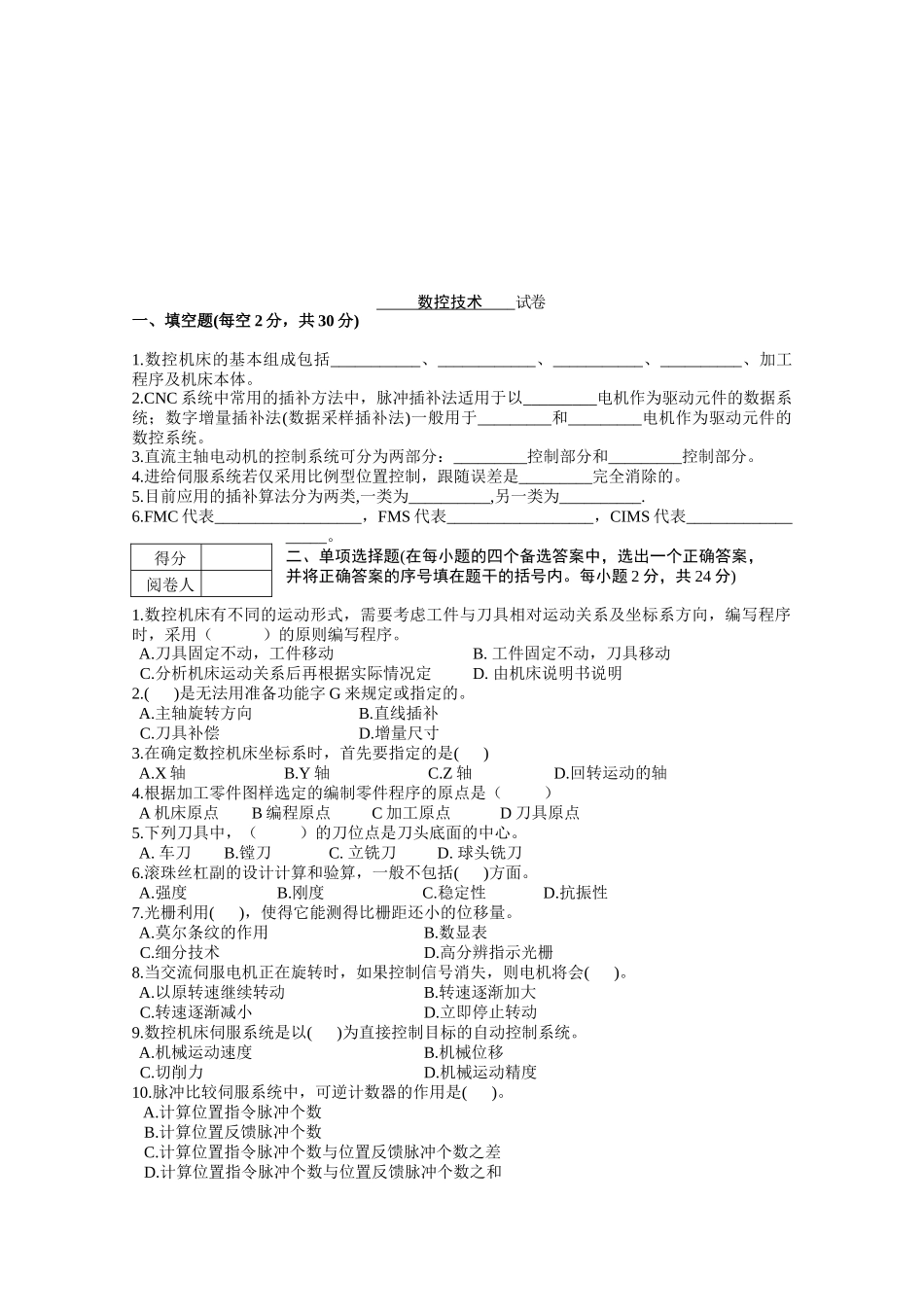

数控技术试卷一、填空题(每空2分，共30分)1.数控机床的基本组成包括___________、____________、___________、__________、加工程序及机床本体。2.CNC系统中常用的插补方法中，脉冲插补法适用于以_________电机作为驱动元件的数据系统；数字增量插补法(数据采样插补法)一般用于_________和_________电机作为驱动元件的数控系统。3.直流主轴电动机的控制系统可分为两部分：_________控制部分和_________控制部分。4.进给伺服系统若仅采用比例型位置控制，跟随误差是_________完全消除的。5.目前应用的插补算法分为两类,一类为__________,另一类为__________.6.FMC代表__________________，FMS代表__________________，CIMS代表__________________。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共24分)1.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标系方向，编写程序时，采用（）的原则编写程序。A.刀具固定不动，工件移动B.工件固定不动，刀具移动C.分析机床运动关系后再根据实际情况定D.由机床说明书说明2.()是无法用准备功能字G来规定或指定的。A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸3.在确定数控机床坐标系时，首先要指定的是()A.X轴B.Y轴C.Z轴D.回转运动的轴4.根据加工零件图样选定的编制零件程序的原点是（）A机床原点B编程原点C加工原点D刀具原点5.下列刀具中，（）的刀位点是刀头底面的中心。A.车刀B.镗刀C.立铣刀D.球头铣刀6.滚珠丝杠副的设计计算和验算，一般不包括()方面。A.强度B.刚度C.稳定性D.抗振性7.光栅利用()，使得它能测得比栅距还小的位移量。A.莫尔条纹的作用B.数显表C.细分技术D.高分辨指示光栅8.当交流伺服电机正在旋转时，如果控制信号消失，则电机将会()。A.以原转速继续转动B.转速逐渐加大C.转速逐渐减小D.立即停止转动9.数控机床伺服系统是以()为直接控制目标的自动控制系统。A.机械运动速度B.机械位移C.切削力D.机械运动精度10.脉冲比较伺服系统中，可逆计数器的作用是()。A.计算位置指令脉冲个数B.计算位置反馈脉冲个数C.计算位置指令脉冲个数与位置反馈脉冲个数之差D.计算位置指令脉冲个数与位置反馈脉冲个数之和得分阅卷人11.数控机床坐标轴的重复定位误差应为各测点重复定位误差中的()。A.平均值B.最大值C.最大绝对值D.最大值和最小值之差12.()主要用于经济型数控机床的进给驱动。A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机三、编程题(14分)1.固定循环指令加工图示零件加工程序，并对所用刀具作出说明。四、简答题(每小题10分，共20分)1.什么叫逐点比较插补法，一个插补循环包括哪几个节拍?2.数控机床加工程序的编制方法有哪些？它们分别适用什么场合？五、计算题(每小题6分，共12分)1.一台五相十拍运行的步进电机，转子齿数z=48，在A相绕组中测得电流频率为600Hz，求：(1)电机的步距角(2)电机的转速2.光栅栅距为0.01mm,两块光栅之间的夹角为0.057°，求莫尔条纹宽度。参考答案一、填空题(每空2分，共30分)1.输入装置数控系统伺服测量反馈系统辅助控制装置(顺序不分先后)2.步进直流伺服交流伺服(后两空顺序不分先后)3.电枢电压励磁电流(顺序不分先后)4.不能5.脉冲增量插补数据采样插补(顺序不分先后)6.柔性制造单元柔性制造系统计算机集成制造系统(顺序不分先后)二、单项选择题(每小题2分，共24分)1.B2.A3.C4.B5.C6.D7.C8.D9.B10.C11.B12.A三、编程题(14分)1号刀90度刀T2号刀R4的球头形的刀G50X200Z150得分阅卷人得分阅卷人得分阅卷人M03S500T0101G00X44Z5G73U9.5W0R10G73P10Q20U1.0W0F0.2N10G1X12Z2F0.5G1X20Z-2F0.1G1Z-26G1X24Z-28Z-48G1X30Z-83G3X35Z-103G1Z-108N20X44F0.5G70P10Q20G00X200Z150T0100T0202G0X30Z-38G73U5W0R10G73P30Q40U0.2W0F0.2N30G1X24F0.5G2Z-48R5F0.1N40G1X26F0.5G70P30Q40G0X200Z150M02四、简答题(每小题10分，共20分)1.逐点比较插补法是通过逐点比较刀具与所加工曲线的相对位置，确定刀具的进给方向，以加工出所需的零件廓形。一个插补循环包括：偏差判断、进给、偏差计算、终点判断四个节拍。2.（1）手工...
