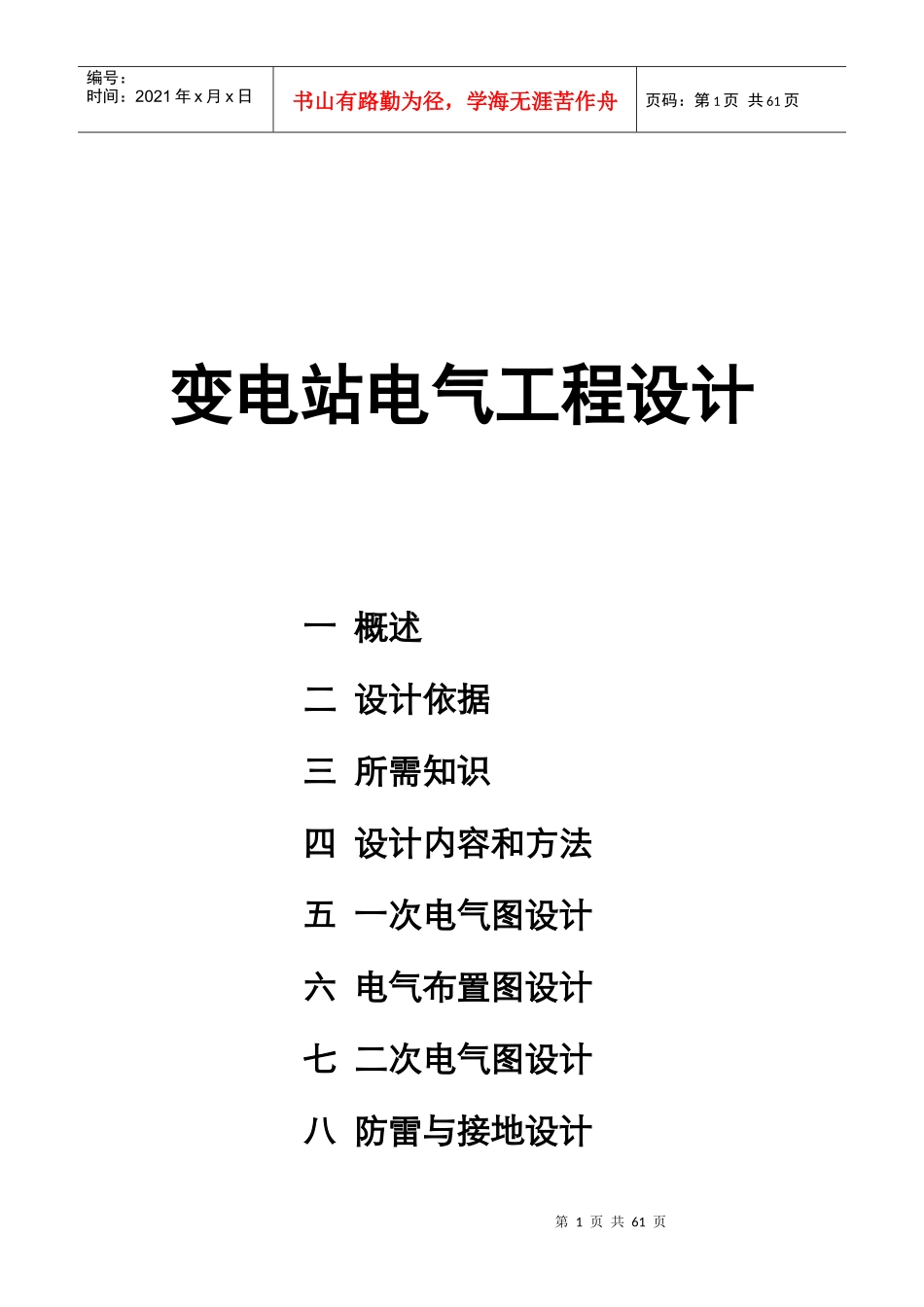

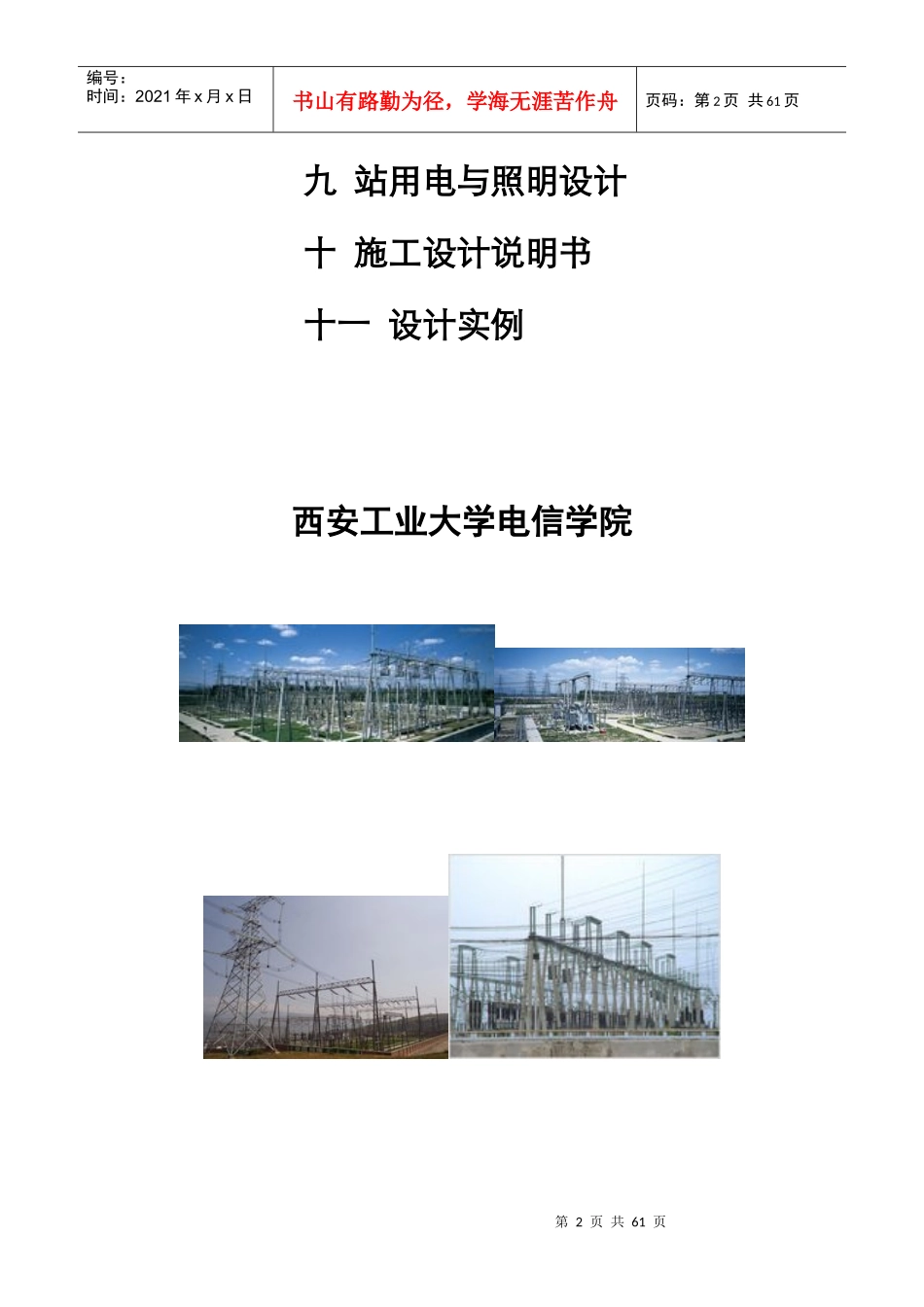

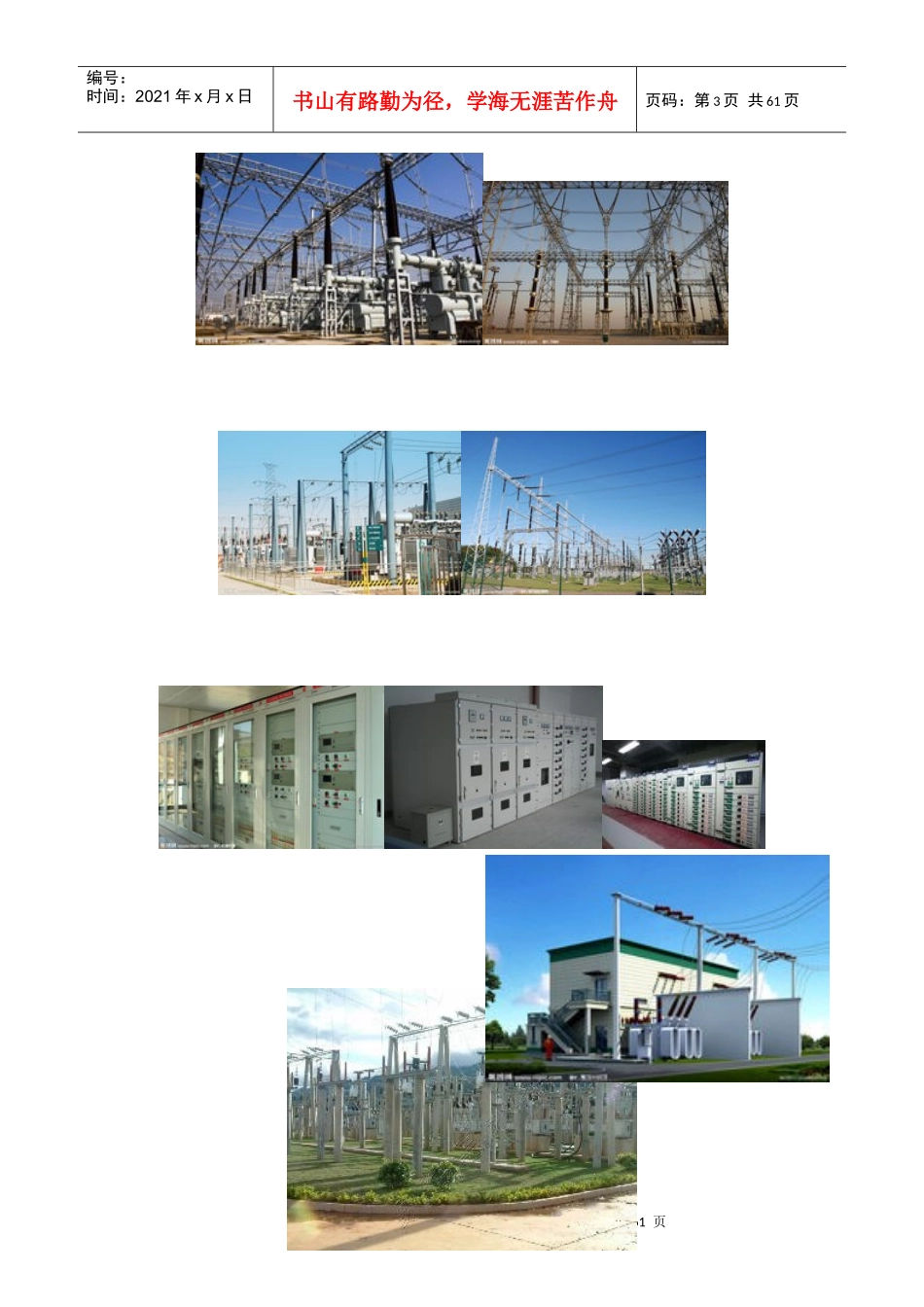

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页变电站电气工程设计一概述二设计依据三所需知识四设计内容和方法五一次电气图设计六电气布置图设计七二次电气图设计八防雷与接地设计第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页九站用电与照明设计十施工设计说明书十一设计实例西安工业大学电信学院第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页第5页共61页第4页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共61页一、概述目前我国的各行各业正处于高速发展阶段，而现代化的农业、工业、国防等所有行业的发展都必须以电气工程为基础，所有行业的正常运行都要使用电能。同时在国家大力发展清洁能源（风力发电、核电、海潮发电等）、采用超高压和特高压以及直流输电、大利发展智能化电网、区域和地区性的电网不断联网、各大发电公司就近建设电厂（煤、气转变为电能）等一系列举措下，新建、扩建和改造的电网数量很大、投资巨大。在电网中，变电站是电能输送环节中连接发电厂和用户最重要的环节，所以作为“电气工程及其自动化”专业的学生对变电站（所）相关知识的掌握非常重要和必要。从“电气工程及其自动化”专业来说，变电站应包含电气工程（强电部分）和自动化（弱电部分）两部分内容，本课程讲述的是电气工程方面的内容。而弱点的内容像变电站通信、调度、自动化和智能化等不属于本设计的范围。电话通信系统一般采用载波方式，内线与外线统一、使用长号和短号的模式；调度系统采用光纤通信网络，整个网络与一般外网屏蔽防止外网攻击调度系统和保密需要；变电站自动化、数字化和智能化是采用智能化一次设备（电子式互感器、智能化开关等）和网络化二次设备分层（过程层、间隔层、站控层）、在IEC61850通信规范基础上、实现变电站内智能电气设备间信息共享和互操作功能（微处理器代替了常规继电器及控制，实现继电保护、防误闭锁、测量控制、远动、故障录波、电压无功控制等）以及运行管理自动化（运行数据、状态记录；数据信息分层、分流交换；提供故障分析报告、设备检修报告）的现代化变电站。我们较系统的讲述变电站电气工程设计的内容，可以提高学生对所学单门、单科知识的用途和之间的联系进一步加深理解，初步掌握电气工程设计的方法和所包含的内容，并能培养学生运用知识解决实际工程问题的综合能力，对进行类第6页共61页第5页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共61页似的毕业设计以及实际工作都会有很大的帮助。1、概念变电站（所）(Substation）是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过变压器将各级电压的电网联系起来，是输电和配电的集结点。变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。是电力系统在我国，220kV以上变电站使用较多的是空气断路器和六氟化硫断路器。电网是在电力系统中，把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网，简称电网。主要由联结成网的送电线路变电站、配电所和配电线路组成。我国的电力系统体制分为：国家电网(25个省)和南方电网(5个省)两个公司运营，国家电网又分为华北电网、华东电网、华中电网、西北电网、东北电网，同时个别省份又存在地方电网等不同模式。2、变电站分类变电站可以按照电压等级、在电网中的地位、用途、容量大小、形式等进行分类。①按电压等级分为：对交流来说，中压变电站（66kV及以下）66kV、35kV、10kV、6.3kV、10kV开闭所、箱式变电站。高压变电站（110～220kV）220kV、110kV、超高压变电站（330～765kV）750kV、500kV、330kV和特高压变电站（1000kV及以上）1000kV。对直流来说，目前无明确定论，专家建议超高压（±300～±600KV）±500KV，特高压（±600KV以上）±660KV、±750KV、±...
