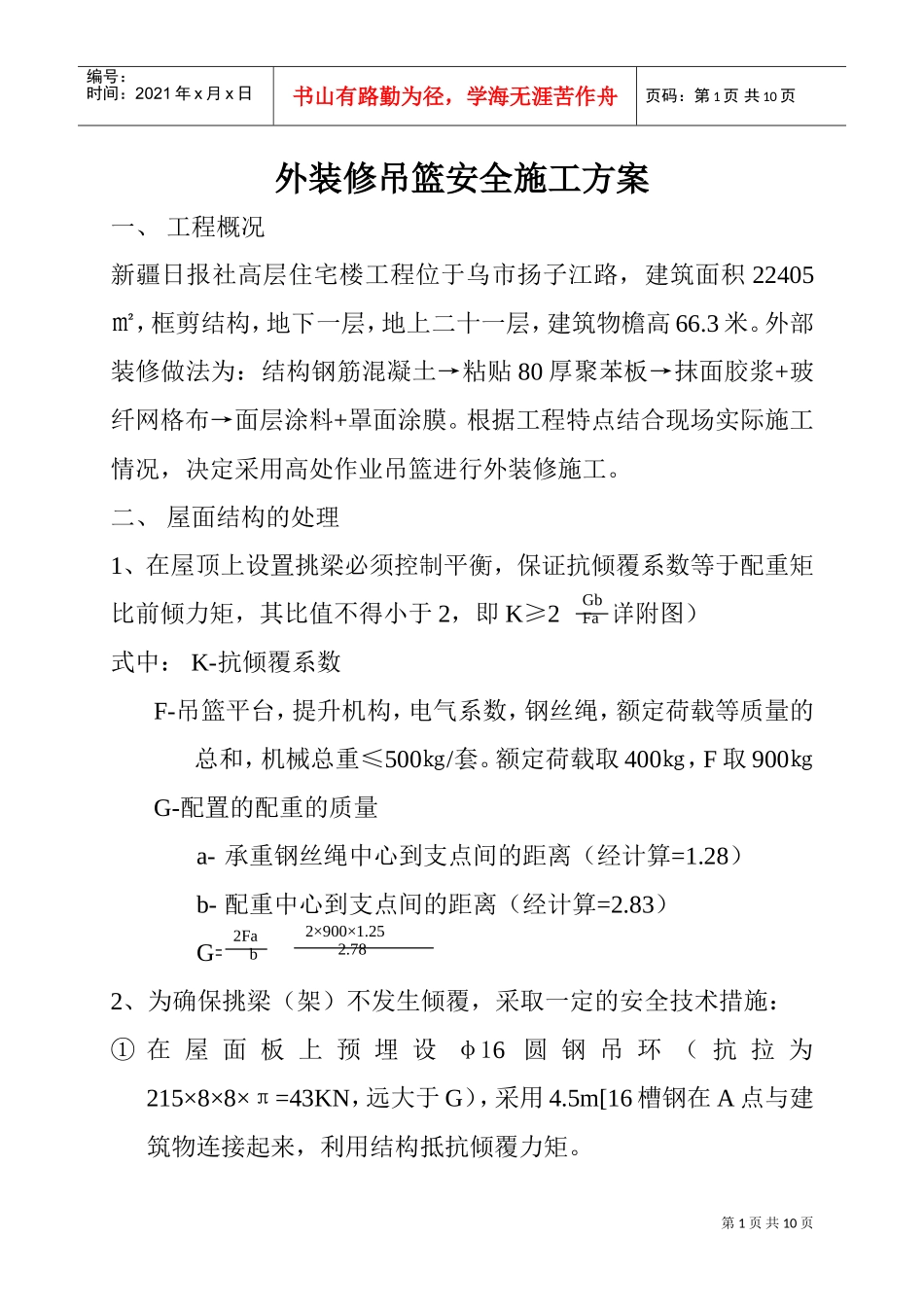

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页外装修吊篮安全施工方案一、工程概况新疆日报社高层住宅楼工程位于乌市扬子江路，建筑面积22405㎡，框剪结构，地下一层，地上二十一层，建筑物檐高66.3米。外部装修做法为：结构钢筋混凝土→粘贴80厚聚苯板→抹面胶浆+玻纤网格布→面层涂料+罩面涂膜。根据工程特点结合现场实际施工情况，决定采用高处作业吊篮进行外装修施工。二、屋面结构的处理1、在屋顶上设置挑梁必须控制平衡，保证抗倾覆系数等于配重矩比前倾力矩，其比值不得小于2，即K≥2（详附图）式中：K-抗倾覆系数F-吊篮平台，提升机构，电气系数，钢丝绳，额定荷载等质量的总和，机械总重≤500㎏/套。额定荷载取400㎏，F取900㎏G-配置的配重的质量a-承重钢丝绳中心到支点间的距离（经计算=1.28）b-配重中心到支点间的距离（经计算=2.83）G===809㎏2、为确保挑梁（架）不发生倾覆，采取一定的安全技术措施：①在屋面板上预埋设φ16圆钢吊环（抗拉为215×8×8×π=43KN，远大于G），采用4.5m[16槽钢在A点与建筑物连接起来，利用结构抵抗倾覆力矩。GbFa2Fab2×900×1.252.78第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页②增加力臂的长度。选用4.5m槽钢，有凸窗外支臂长度为1.2m，其余支臂长度为0.8m。根据《建施施工手册》，挑梁荷载选用10KN，支臂长度为1.2m，选用[16槽型满足安全要求。③在紧靠吊环处A点增加配重，采用φ48×3.5脚手架钢管将整个悬挑梁连成一个整体，上铺脚手架板，脚手架板上铺砂袋。④挑梁本身具有可靠的承载能力，选用[16型钢，中间用钢筋加固，以增加其刚度。⑤挑梁必须保证水平或外高内低。采用槽钢斜担在钢筋砼女儿墙上，采光井采用φ16吊环固定，挑梁横担在女儿墙上。3、为确保挑梁不移位，采用φ48×3.5钢管在挑梁上、中、底部设3道纵向水平拉杆进行固定，将挑梁连成一个整体，在女儿墙处用钢管连接夹持女儿墙进行固定，确保槽钢不上下移位。挑出长度应保证吊篮的钢丝绳垂直地面。三、高处吊篮的选用1、高处作业吊篮必须使用厂家生产的定型产品，合格证和产品使用说明书，并有当地建筑安全监督管理部门颁发的准用证，本工程选用津久牌专用手扳葫芦吊篮进行施工。2、挑梁锚固或配重等抗倾覆装置符合要求，吊篮组装必须符合设计要求，组装要完整、齐全，不得少装漏装。3、吊篮葫芦必须设有安全装置。4、吊篮整体安装后，应对吊篮各部件进行检查、紧固。存在问第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页题应立即调整，纠正，检查无误后方可进行其它事项。5、空载试运行悬吊平台内站2人，将平台提升距地面1m的行程，作上下运行三次，吊篮葫芦应扳动自如，无卡阻现象。6、安装锁试验将悬吊平台提升距地面1m处，然后扳动吊篮葫芦反向手柄连续下降到一定距离时，工作钢丝绳出现松弛状态，而安全钢丝绳处于绷紧状态，此时安全锁已锁住安全钢丝绳。四、手动吊篮安装安全注意事项1、必须严格按照《产品使用说明书》要求进行安装。2、仔细检查所有待装结构件，有无明显弯曲、扭曲或局部变形；检查焊缝有无裂纹、裂缝；检查受力构件表面锈蚀情况，有缺陷的构件坚决更换或修复后再用。3、不得少装或漏装制造厂所配全部零、部件；不得采用代用品顶替原厂零部件；更不得用不同厂家的零、部件，混装吊篮整机；不得用小尺寸或低强度等级的联接件代替大尺寸高强度等级的联接件。4、悬挂机构的吊篮的“根”，它关系到作业人员的生命安全安装时必须注意下列事项：与后支承架之间的联接必须稳定可靠，必须满足悬挂结构的刚度及强度要求；满足整机抗倾覆力矩与倾覆力矩之比第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页大于2的标准要求。前支架与支承面的接触应扎实稳定。5、工作钢丝绳和安全钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷，清理绳上的附着的涂料、水泥、玻璃胶等污物，不符合要求坚决更换。6、吊篮葫芦必须使用制造厂家合格的或定期检修和保养合格的产品，安装必须可靠地联接在悬吊...
