数控冲床安全操作培训教程VIP免费

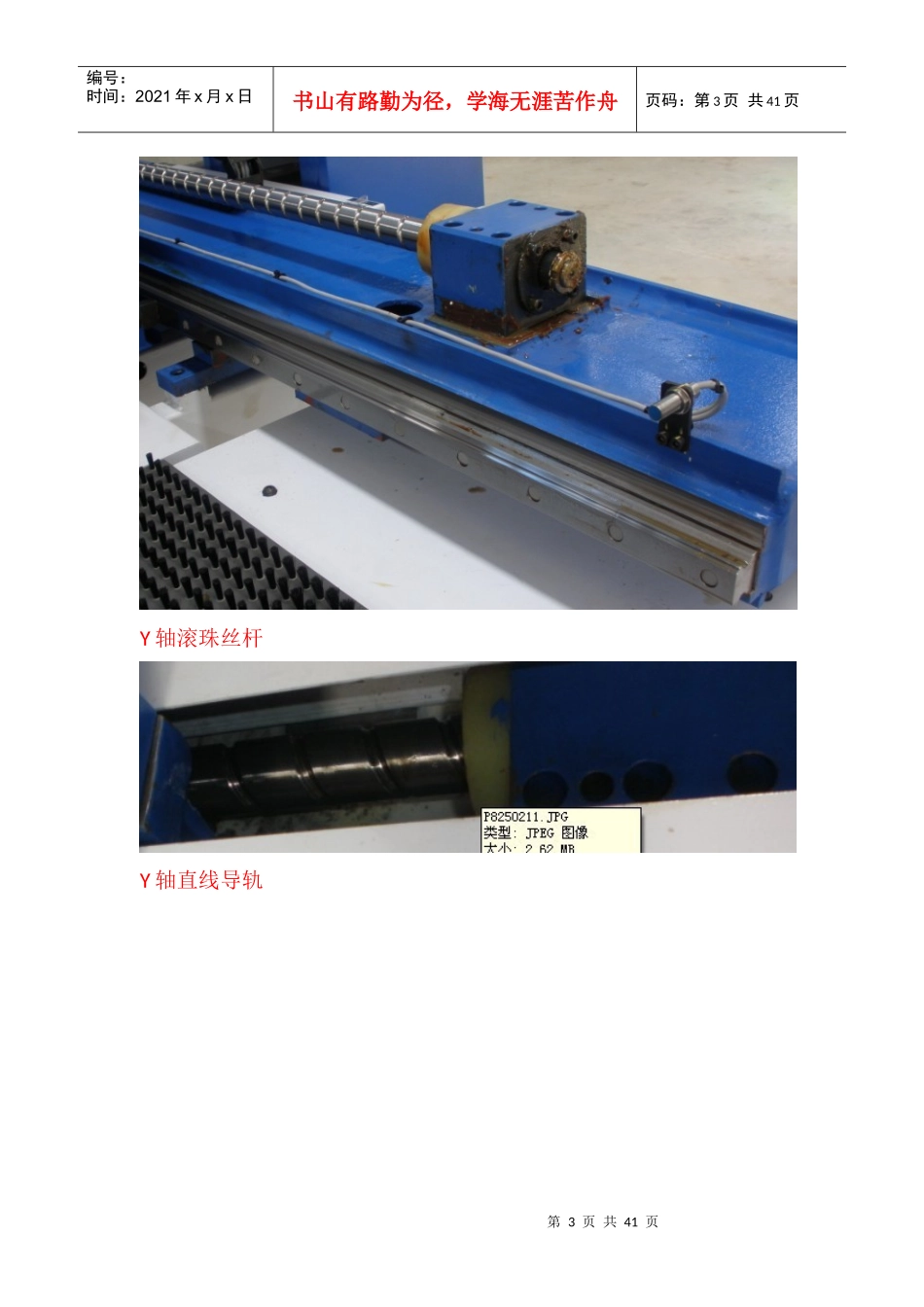

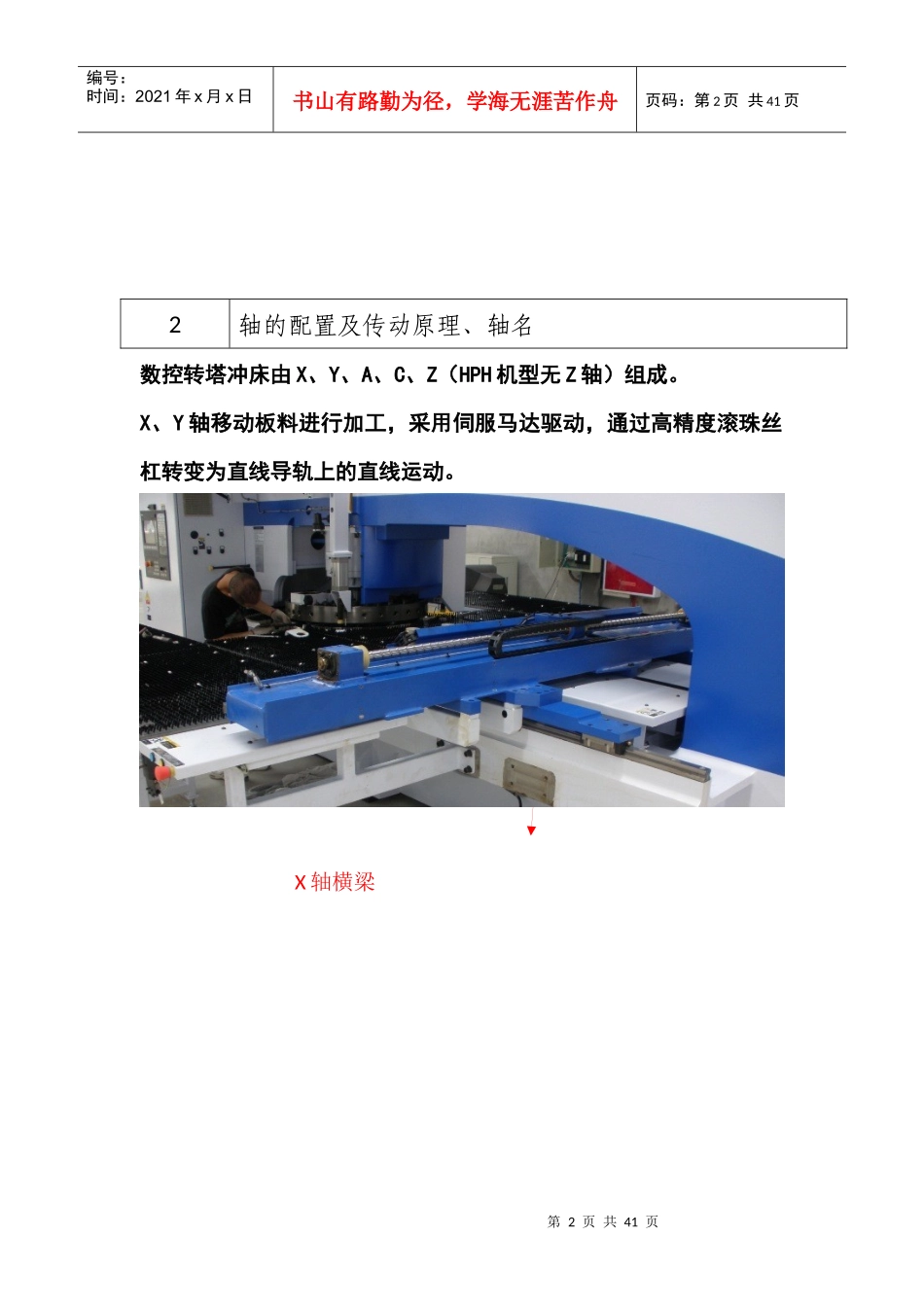

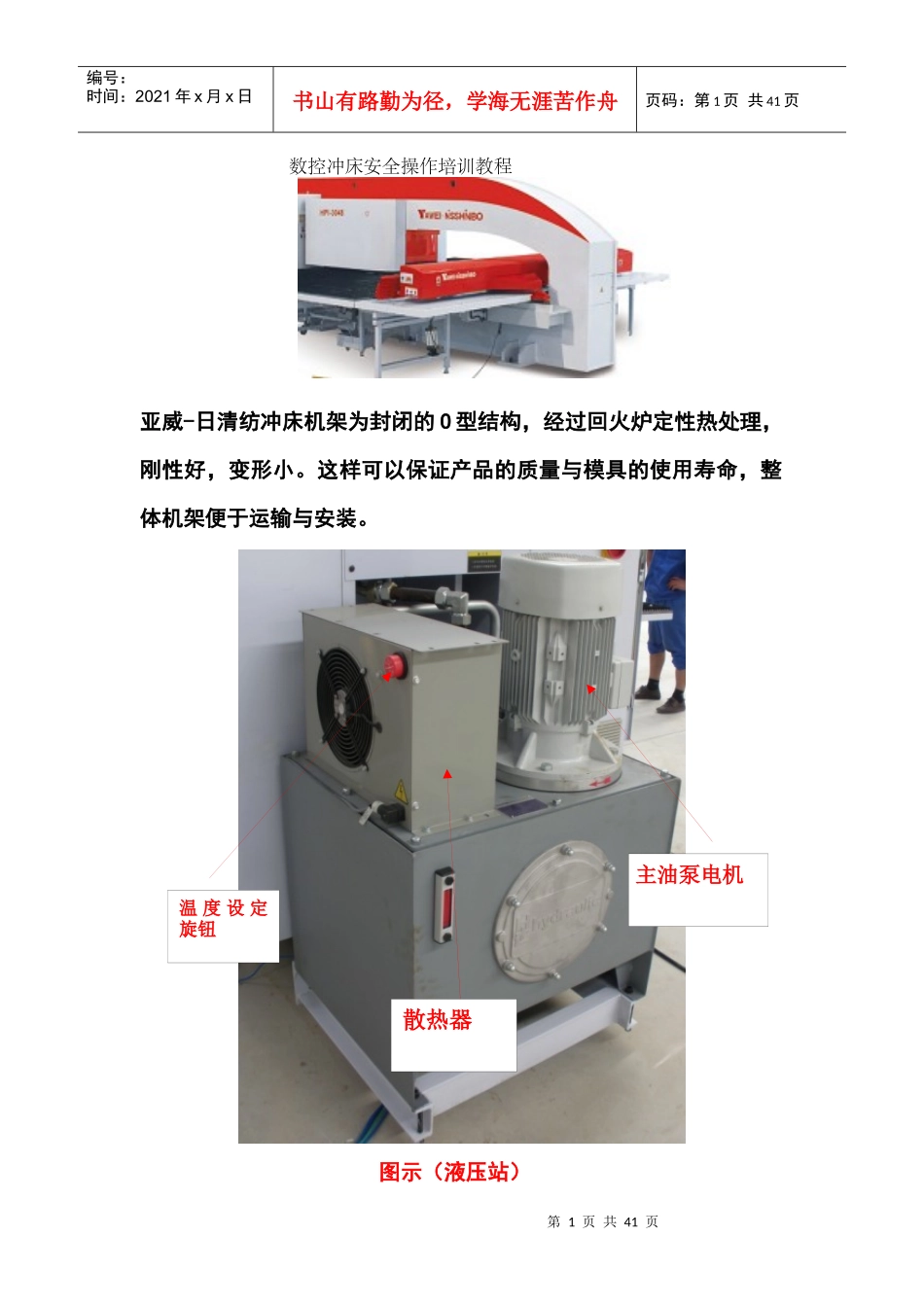

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页数控冲床安全操作培训教程亚威-日清纺冲床机架为封闭的O型结构，经过回火炉定性热处理，刚性好，变形小。这样可以保证产品的质量与模具的使用寿命，整体机架便于运输与安装。图示（液压站）温度设定旋钮散热器主油泵电机第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页2轴的配置及传动原理、轴名数控转塔冲床由X、Y、A、C、Z（HPH机型无Z轴）组成。X、Y轴移动板料进行加工，采用伺服马达驱动，通过高精度滚珠丝杠转变为直线导轨上的直线运动。X轴横梁X轴工件原点Y轴第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页Y轴滚珠丝杆Y轴直线导轨X轴滚珠丝杆X轴直线导轨第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页A（T）轴为转塔亚威-日清纺的转塔采用日本合金铸铁厚转塔结构（日清纺公司制造提供），具有稳定性好，模具导向精度高、寿命长的特点。其通过链条传动，插销定位。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页其通常配置一般有26工位（带2个自动分度模位）、36工位（带2个自动分度模位）、38位（带2个自动分度模位）、40工位（带2个自动分度模位）。C轴为旋转工位（自动分度模位）。工位分为固定工位和旋转工位。固定工位只能0度或90度放置模具。0度是指工位转到冲头正下方模具长边方向与机床X轴平行，90度是指与X轴垂直。（102和309两个工位为45度键位）旋转工位则没有角度的限制，可以任意角度的旋转。链条定位销转塔第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页3模具的拆装、保养的注意事项旋转工位固定工位冲芯退料板下模上模第7页共41页第6页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页模具的分类数控冲床模具分为标准模具和特殊模具两大类，标准模具可以冲压各种形状孔，特殊模具主要有百叶窗、敲落孔、凸台、沉头孔等成型模具，以及滚筋、滚剪、滚轮等滚压模具。5.2模具的大小模具按照大小主要分为工位（大小）加工范围夹钳加工死区XYA（1/2"）1.6---12.79mm16235B（11/4"）12.8----31.75mm18455C（2"）31.76----50.89mm24765D（31/2"）50.9-----88.9mm247854模具的刃模要求模具的刃磨（模具刃磨的重要性）定期刃磨模具是冲孔质量一致性的保证。定期刃磨模具不仅能提高模具的使用寿命而且能提高机器的寿命，要掌握正确的刃磨时间。模具需要刃磨的具体特征对于模具的刃磨，没有一个不严格的打击次数来确定是否需要刃磨。主要取决于刃口的锋利程度、材料的类型及板材厚度。模具是否需要刃磨主要由以下三个因素来决定：检查刃口的圆角，如果圆角半径达到R0.01mm就需要刃磨检查冲孔质量，是否有较大的毛刺产生通过机器冲压的噪声来决定是否需要刃磨，如果同一副模具冲压是噪声异常，说明冲头已经钝了，需要刃磨。模具及时刃磨的重要性1、不正确的刃磨会急速加剧模具刃口的迅速破坏，打击次数小于80000.00次冲头刃口的圆角就达到R1.0mm，也就是说模具需要刃磨掉1.0mm。2、如果正确的刃磨，当冲头的刃口圆角达到0.25mm就刃磨，模具的刃口就损坏较慢，寿命较长。正确的刃磨方法----少量的刃磨定期刃磨模具，冲孔的质量和精度可以保持稳定。刃磨的方法模具的刃磨有几种方法，许多客户采用专用刃磨机器，而且一些的客户则在平面磨床上实现模具的刃磨。刃磨的规则：模具刃磨时要考虑下面的因素：刃口圆角在R0.1~~0.25mm大小的情况下要看刃口的锋利的程度。第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页砂轮表面要清理干理。每次的磨削量（吃刀量）不应超过0.013mm，磨削量过大会造成模具表面过热，相当于退火处理，模具变软，大大降低模具的寿合命。刃磨必须加足够的冷却液。磨削时应保证冲头和下模固定平稳，...
