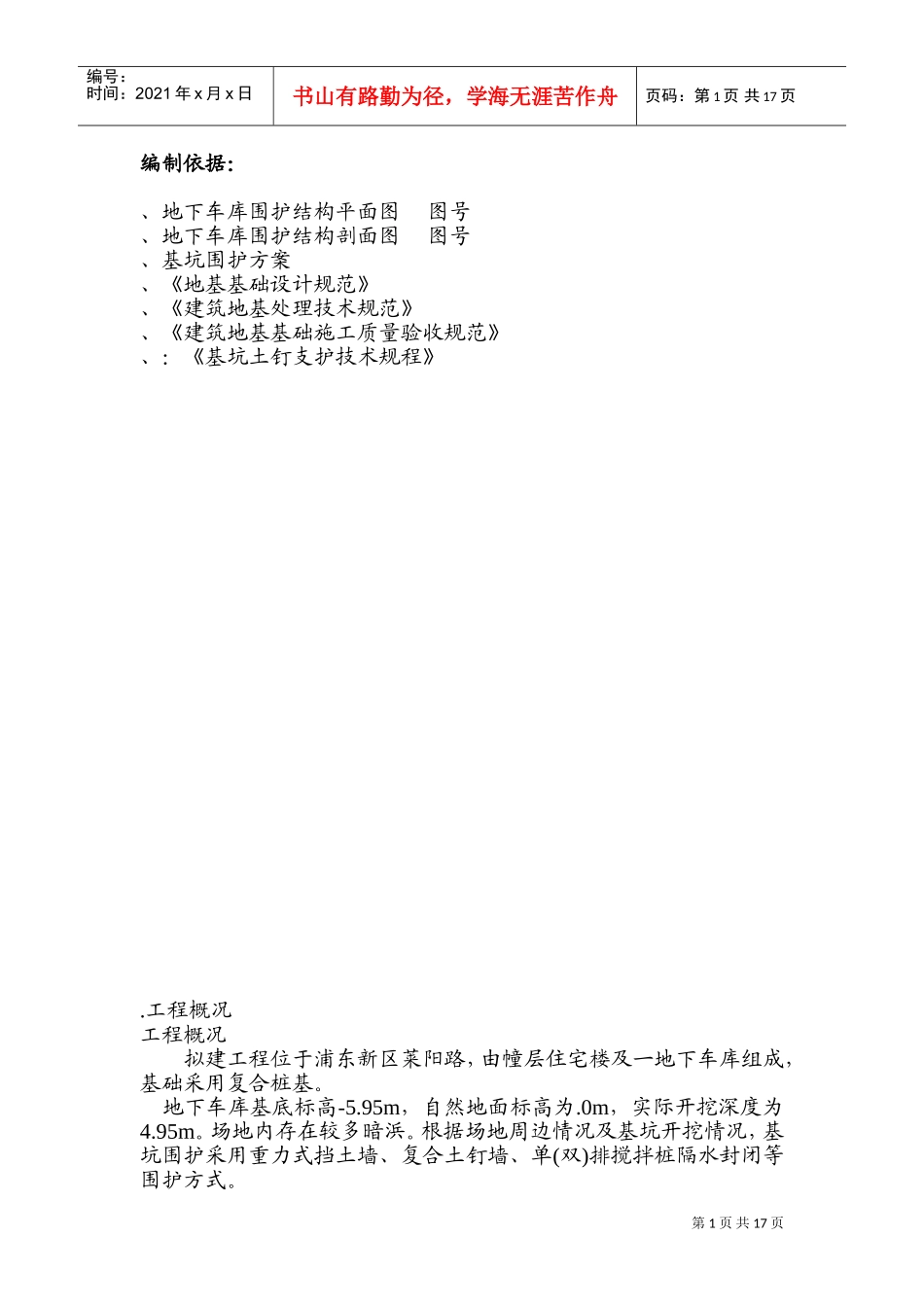

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页编制依据：、地下车库围护结构平面图图号、地下车库围护结构剖面图图号、基坑围护方案、《地基基础设计规范》、《建筑地基处理技术规范》、《建筑地基基础施工质量验收规范》、：《基坑土钉支护技术规程》.工程概况工程概况拟建工程位于浦东新区莱阳路，由幢层住宅楼及一地下车库组成，基础采用复合桩基。地下车库基底标高-5.95m，自然地面标高为.0m，实际开挖深度为4.95m。场地内存在较多暗浜。根据场地周边情况及基坑开挖情况，基坑围护采用重力式挡土墙、复合土钉墙、单(双)排搅拌桩隔水封闭等围护方式。第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页建设单位：上海中星(集团)有限公司设计单位：同济大学建筑设计研究院监理单位：上海正信建设工程管理有限公司施工单位：甘肃省第五建筑工程公司(沪)工程量（见表）设计工程量情况表表类型根数（根）桩顶标高（）桩底标高（）桩长（）方量（）空钻方量（）备注深层搅拌桩桩径为双头φ；水泥掺量内加固合计土钉支护一层土钉三层土钉二层土钉场地条件本工程已做好三通一平。供水、供电条件本工程由甲方提供足够的施工用水电。.工程地质条件根据工程地质勘察资料，场地土质状况详见表。.项目管理目标质量管理目标：工程质量达到一次性验收合格。安全管理目标：确保施工全过程无安全事故。文明施工管理目标：创区标化工地。工程工期目标：天。.设备选型及主要施工机械设备选型根据本工程地质情况及桩的技术参数，深层搅拌桩施工选用Ⅱ搅拌桩机。主要施工机械本工程主要施工机械见表。拟投入施工机械表表序号设备名称规格型号数量备注二轴搅拌桩机Ⅱ台灰浆桶1.0m3个灰浆桶(池)2.0m3个电焊机交流台经纬仪台第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页水准仪台锚杆冲击机空压机喷射混凝土机砂浆搅拌机压浆泵为确保施工正常运行，加强对设备的管、用、养、修动态管理，如发现异常及时采取措施。.施工工艺及流程施工工艺5.1.1深层搅拌桩施工工艺（）首先依照施工图纸测放出搅拌桩的内外边线，施工所测放的轴线经复核后应妥善保护，桩位偏差不大于5cm。每根桩施工前，必须校正搅拌轴二个不同方向的垂直度，垂直度偏差不超过。（）引测搅拌桩的标高，并在支护范围四周作好标志，并量准搅拌桩钻杆的长度和机高，确保搅拌桩的入土深度。（）根据搅拌桩内外边线挖样槽，样槽开挖深度：自然地坪向下1.0m左右，样槽开挖宽度为挡土墙宽度的倍。发现障碍物应全部清除干净。（）预搅下沉时用钢丝绳吊挂在起重机上，用输浆管将储料出罐灰浆泵同深层搅拌桩机接通，待深层搅拌桩机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机借设备自重延导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制，一般不超过0.6m。工作电流不应大于70A。如果地层太硬，可从输浆系统补给清水以利钻进。（）制备水泥浆搅拌浆液须选用普通硅酸盐水泥，待深层搅拌机下沉到一定深度时，即开始按设计确定的配合比拌制水泥浆，待压浆前将水泥浆倒入集料斗中搅拌均匀。（）喷浆搅拌提升深层搅拌机下沉到达设计深度后，开启灰浆泵将水泥浆从搅拌机中心管不断压入地基中，边喷浆边搅拌，约分钟后上提，直至提出地面完成一次搅拌过程。同时严格按照设计确定的(不大于0.6m)提升速度提升深层搅拌机。（）重复上下搅拌深层搅拌机提升至设计加固桩顶标高时，集料斗中的水泥浆应正好排空。为使软土和水泥浆搅拌均匀，可再次将搅拌机边旋转边沉入土中，至设计加固主体深度后，再将搅拌机边喷浆边搅拌提出地面，再复搅提升，即完成一根柱状加固土体。（）重力坝桩顶按设计要求插筋。5.1.2复合土钉墙施工工艺第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（）机械挖土至土钉高度处厘米以下；（）人工用锹、镐修坡防止超挖和欠挖；（）用机械和人工相结合的方法，按设计的角度到设计孔深；（）人工安装锚钉钢管；（）插入压力注浆管封堵孔口，压注水泥浆...
