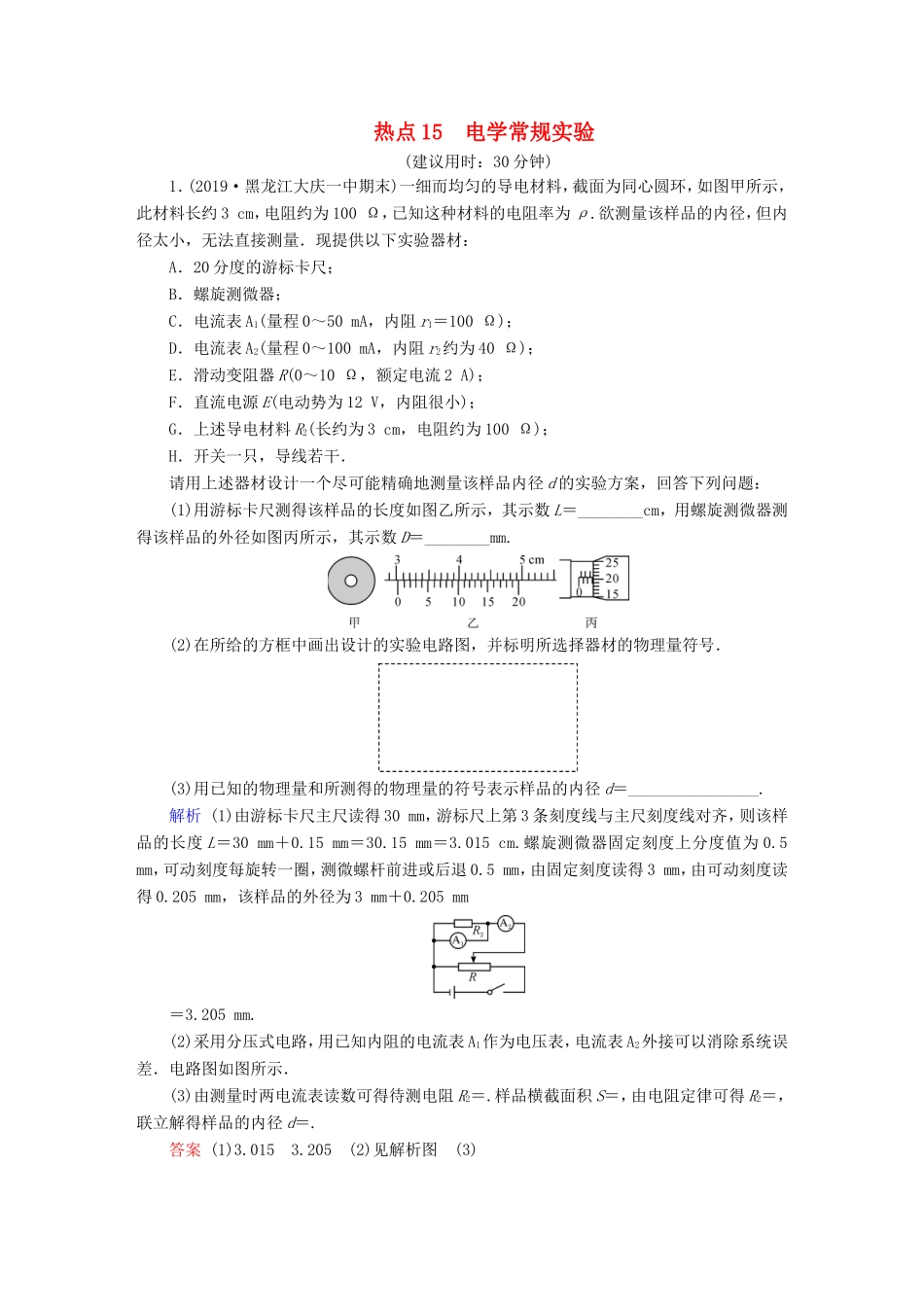

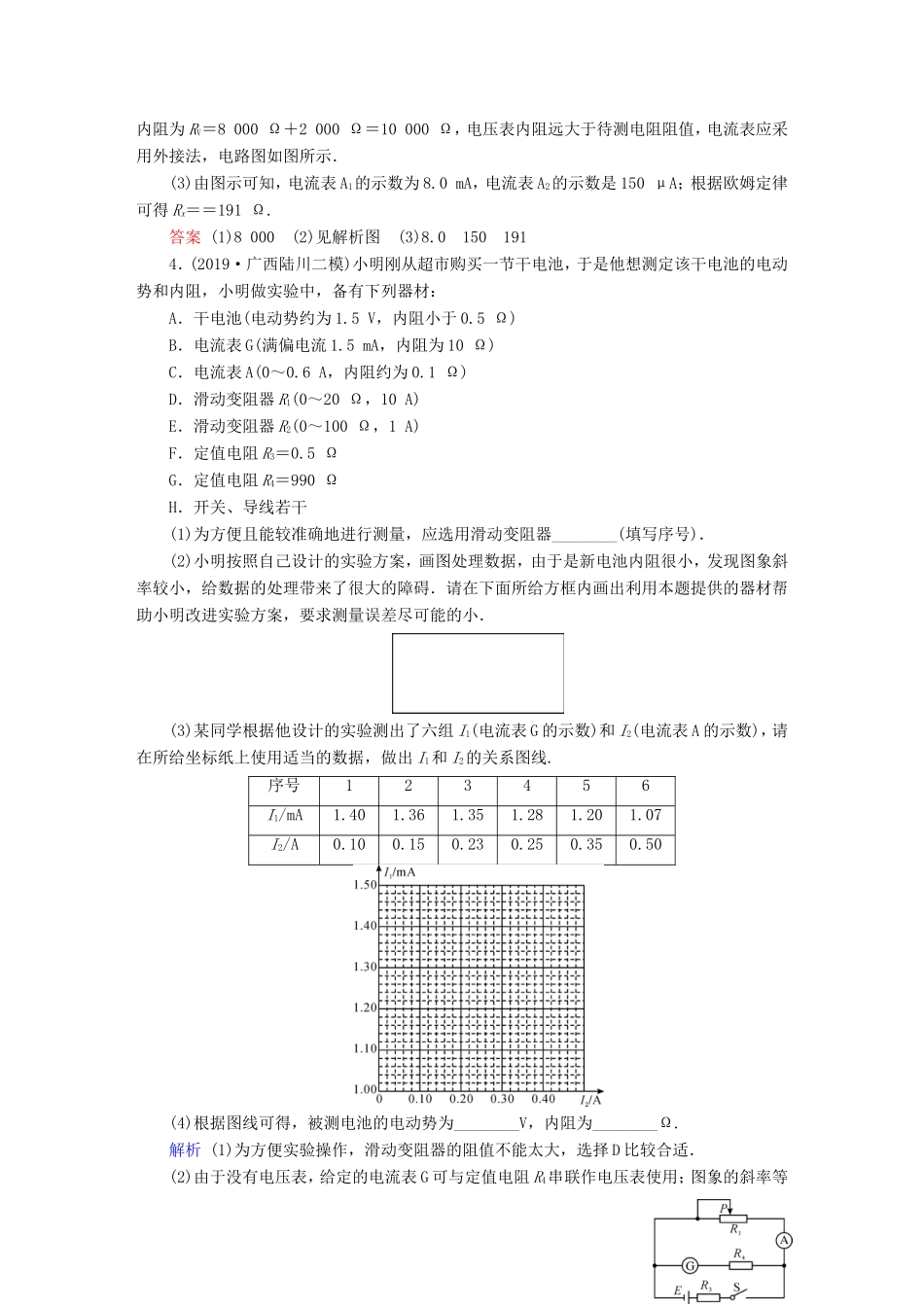

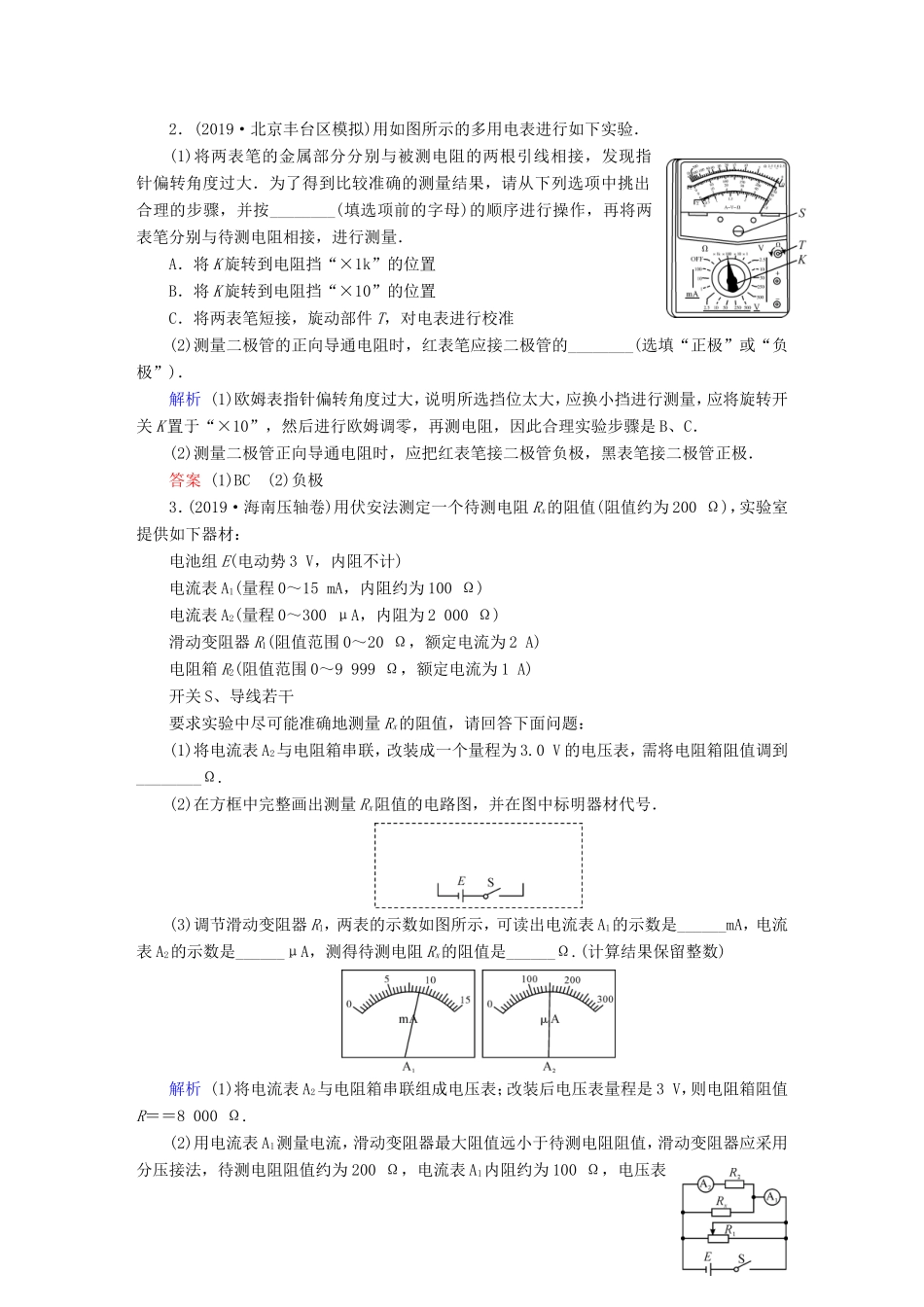

热点15电学常规实验(建议用时：30分钟)1．(2019·黑龙江大庆一中期末)一细而均匀的导电材料，截面为同心圆环，如图甲所示，此材料长约3cm，电阻约为100Ω，已知这种材料的电阻率为ρ.欲测量该样品的内径，但内径太小，无法直接测量．现提供以下实验器材：A．20分度的游标卡尺；B．螺旋测微器；C．电流表A1(量程0～50mA，内阻r1＝100Ω)；D．电流表A2(量程0～100mA，内阻r2约为40Ω)；E．滑动变阻器R(0～10Ω，额定电流2A)；F．直流电源E(电动势为12V，内阻很小)；G．上述导电材料R2(长约为3cm，电阻约为100Ω)；H．开关一只，导线若干．请用上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：(1)用游标卡尺测得该样品的长度如图乙所示，其示数L＝________cm，用螺旋测微器测得该样品的外径如图丙所示，其示数D＝________mm.(2)在所给的方框中画出设计的实验电路图，并标明所选择器材的物理量符号．(3)用已知的物理量和所测得的物理量的符号表示样品的内径d＝________________.解析(1)由游标卡尺主尺读得30mm，游标尺上第3条刻度线与主尺刻度线对齐，则该样品的长度L＝30mm＋0.15mm＝30.15mm＝3.015cm.螺旋测微器固定刻度上分度值为0.5mm，可动刻度每旋转一圈，测微螺杆前进或后退0.5mm，由固定刻度读得3mm，由可动刻度读得0.205mm，该样品的外径为3mm＋0.205mm＝3.205mm.(2)采用分压式电路，用已知内阻的电流表A1作为电压表，电流表A2外接可以消除系统误差．电路图如图所示．(3)由测量时两电流表读数可得待测电阻R2＝.样品横截面积S＝，由电阻定律可得R2＝，联立解得样品的内径d＝.答案(1)3.0153.205(2)见解析图(3)2．(2019·北京丰台区模拟)用如图所示的多用电表进行如下实验．(1)将两表笔的金属部分分别与被测电阻的两根引线相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________(填选项前的字母)的顺序进行操作，再将两表笔分别与待测电阻相接，进行测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔短接，旋动部件T，对电表进行校准(2)测量二极管的正向导通电阻时，红表笔应接二极管的________(选填“正极”或“负极”)．解析(1)欧姆表指针偏转角度过大，说明所选挡位太大，应换小挡进行测量，应将旋转开关K置于“×10”，然后进行欧姆调零，再测电阻，因此合理实验步骤是B、C．(2)测量二极管正向导通电阻时，应把红表笔接二极管负极，黑表笔接二极管正极．答案(1)BC(2)负极3．(2019·海南压轴卷)用伏安法测定一个待测电阻Rx的阻值(阻值约为200Ω)，实验室提供如下器材：电池组E(电动势3V，内阻不计)电流表A1(量程0～15mA，内阻约为100Ω)电流表A2(量程0～300μA，内阻为2000Ω)滑动变阻器R1(阻值范围0～20Ω，额定电流为2A)电阻箱R2(阻值范围0～9999Ω，额定电流为1A)开关S、导线若干要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：(1)将电流表A2与电阻箱串联，改装成一个量程为3.0V的电压表，需将电阻箱阻值调到________Ω.(2)在方框中完整画出测量Rx阻值的电路图，并在图中标明器材代号．(3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是______mA，电流表A2的示数是______μA，测得待测电阻Rx的阻值是______Ω.(计算结果保留整数)解析(1)将电流表A2与电阻箱串联组成电压表；改装后电压表量程是3V，则电阻箱阻值R＝＝8000Ω.(2)用电流表A1测量电流，滑动变阻器最大阻值远小于待测电阻阻值，滑动变阻器应采用分压接法，待测电阻阻值约为200Ω，电流表A1内阻约为100Ω，电压表内阻为RV＝8000Ω＋2000Ω＝10000Ω，电压表内阻远大于待测电阻阻值，电流表应采用外接法，电路图如图所示．(3)由图示可知，电流表A1的示数为8.0mA，电流表A2的示数是150μA；根据欧姆定律可得Rx＝＝191Ω.答案(1)8000(2)见解析图(3)8.01501914．(2019·广西陆川二模)小明刚从超市购买一节干电池，于是他想测定该干电池的电动势和内阻，小明做实验中，备有下列器材：A．干电池(电动势约为1.5V，内阻小于0.5Ω)B．电流表G(满偏电流1.5mA，内阻为10Ω)C．电流表A(0～0....
