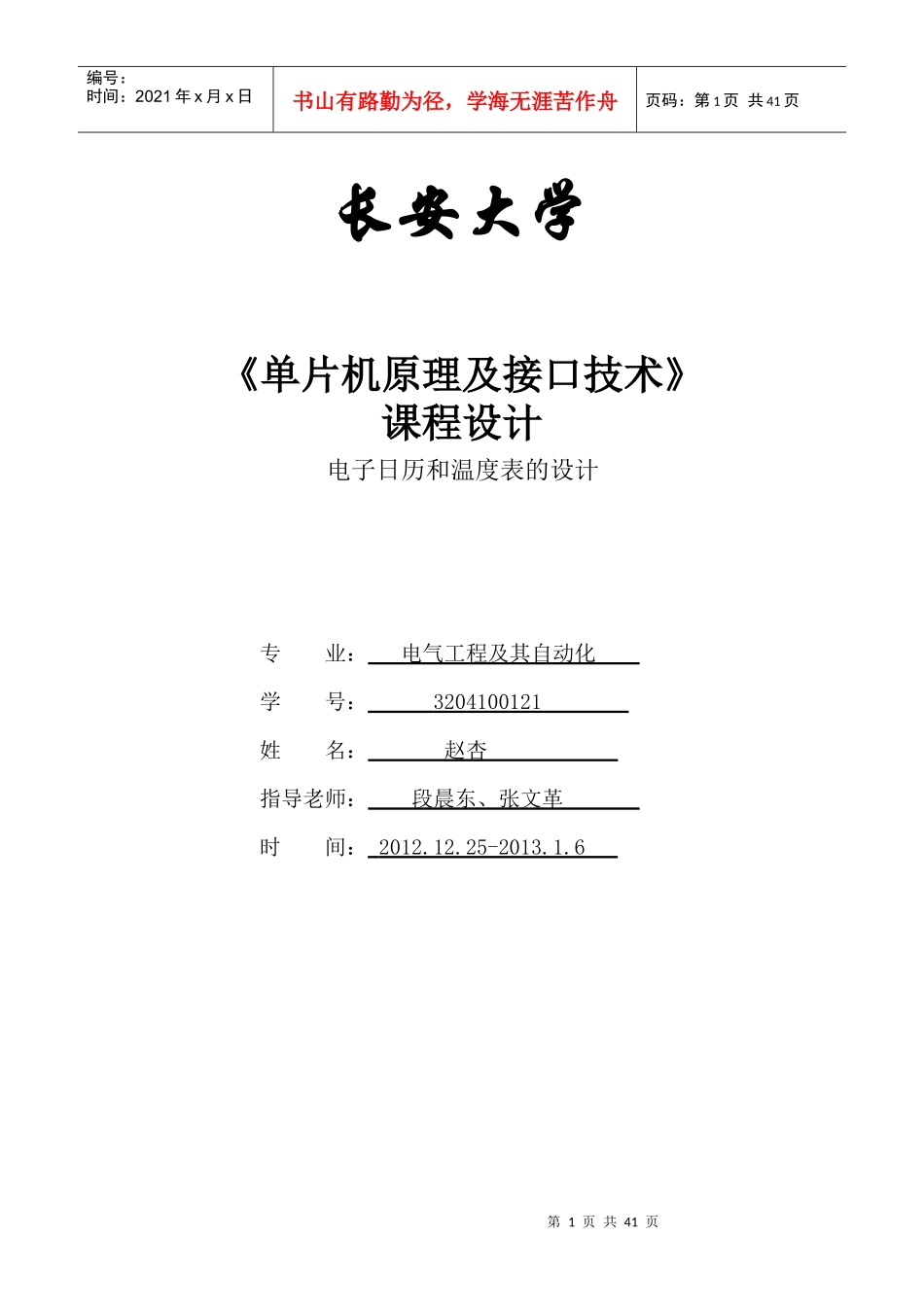

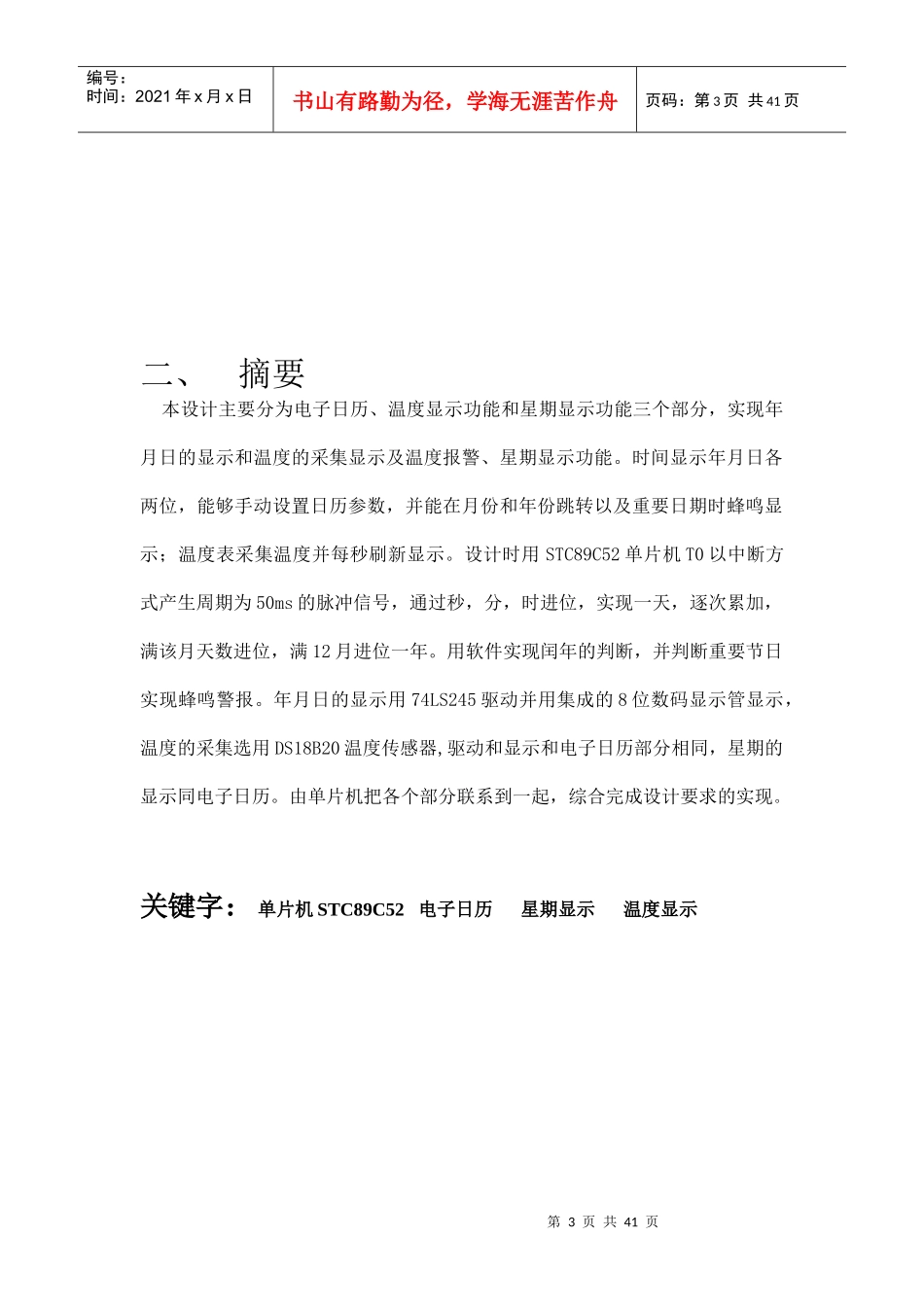

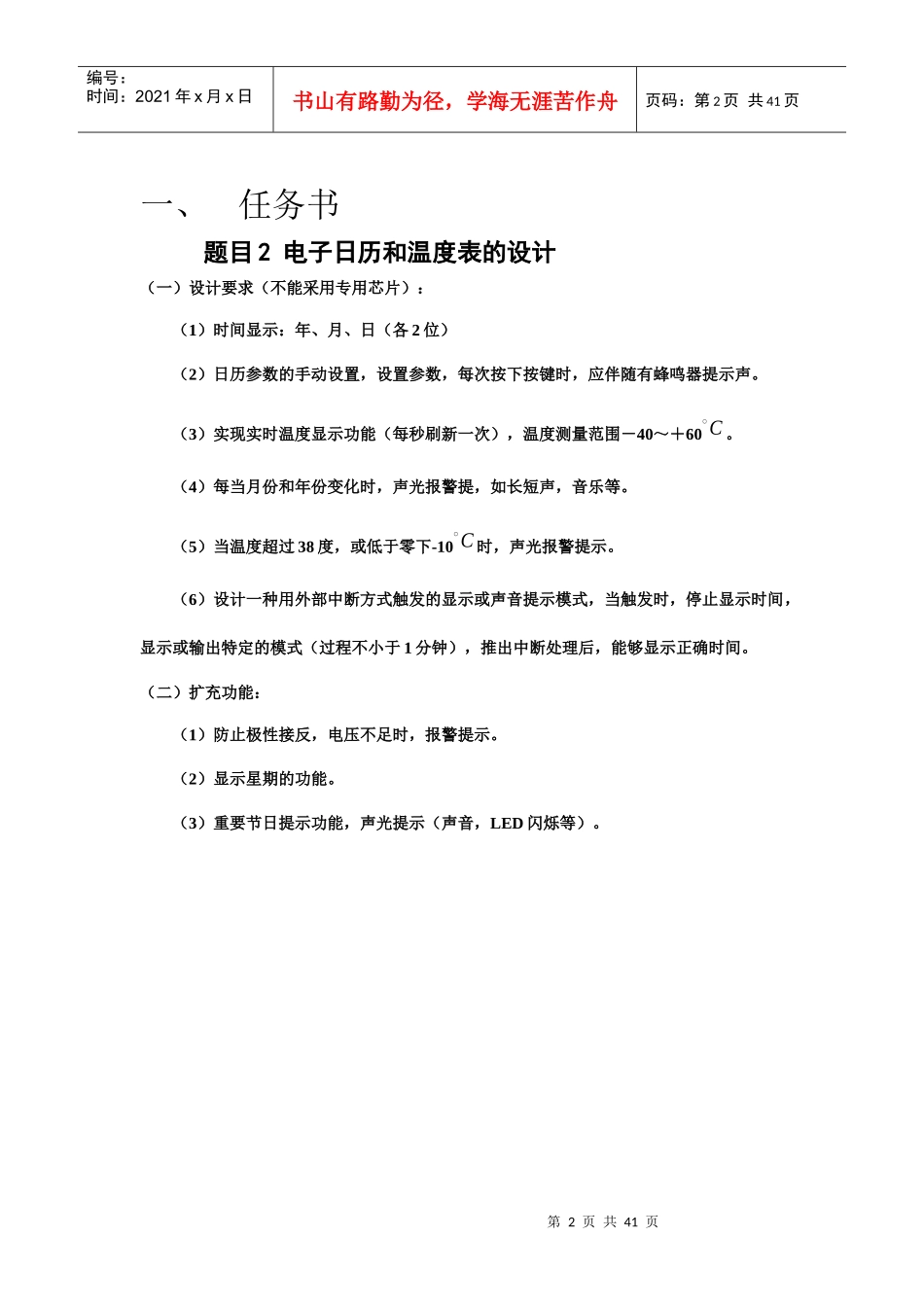

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页长安大学《单片机原理及接口技术》课程设计电子日历和温度表的设计专业：电气工程及其自动化学号：3204100121姓名：赵杏指导老师：段晨东、张文革时间：2012.12.25-2013.1.6第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页一、任务书题目2电子日历和温度表的设计（一）设计要求（不能采用专用芯片）：（1）时间显示：年、月、日（各2位）（2）日历参数的手动设置，设置参数，每次按下按键时，应伴随有蜂鸣器提示声。（3）实现实时温度显示功能（每秒刷新一次），温度测量范围－40～＋60∘C。（4）每当月份和年份变化时，声光报警提，如长短声，音乐等。（5）当温度超过38度，或低于零下-10∘C时，声光报警提示。（6）设计一种用外部中断方式触发的显示或声音提示模式，当触发时，停止显示时间，显示或输出特定的模式（过程不小于1分钟），推出中断处理后，能够显示正确时间。（二）扩充功能：（1）防止极性接反，电压不足时，报警提示。（2）显示星期的功能。（3）重要节日提示功能，声光提示（声音，LED闪烁等）。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页二、摘要本设计主要分为电子日历、温度显示功能和星期显示功能三个部分，实现年月日的显示和温度的采集显示及温度报警、星期显示功能。时间显示年月日各两位，能够手动设置日历参数，并能在月份和年份跳转以及重要日期时蜂鸣显示；温度表采集温度并每秒刷新显示。设计时用STC89C52单片机T0以中断方式产生周期为50ms的脉冲信号，通过秒，分，时进位，实现一天，逐次累加，满该月天数进位，满12月进位一年。用软件实现闰年的判断，并判断重要节日实现蜂鸣警报。年月日的显示用74LS245驱动并用集成的8位数码显示管显示，温度的采集选用DS18B20温度传感器,驱动和显示和电子日历部分相同，星期的显示同电子日历。由单片机把各个部分联系到一起，综合完成设计要求的实现。关键字：单片机STC89C52电子日历星期显示温度显示第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页三、目录1.任务书……………………………………………………22.正文…………………………………………………………………………5(1)前言…………………………………………………………………5(2)方案分析…………………………………………………………6原理说明…………………………………………………………6设计时所用主要元器件……………………………………………………6主要硬件元件分析…………………………………………………………7方案说明…………………………………………………………7电子日历方案………………………………………………………………6温度表方案…………………………………………………………………12星期显示方案………………………………………………………………14（3）调试…………………………………………………………………15第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页（1）功能实现过程………………………………………………………15（2）调试出现的问题及解决方法………………………………………17整体显示……………………………………………………………………17实物显示……………………………………………………………………17结论…………………………………………………………………………………18附录………………………………………………………………………………19硬件原理图…………………………………………………………………19程序清单……………………………………………………………………20四、正文（一）前言电子日历和温度表的设计，主要采用51单片机74LS245，74LS138，等来实现的。根据任务书要求，本设计大致分为三大部分，即电子日历部分、温度表部分和星期显示部分，利用设计的单片机程序和单...
