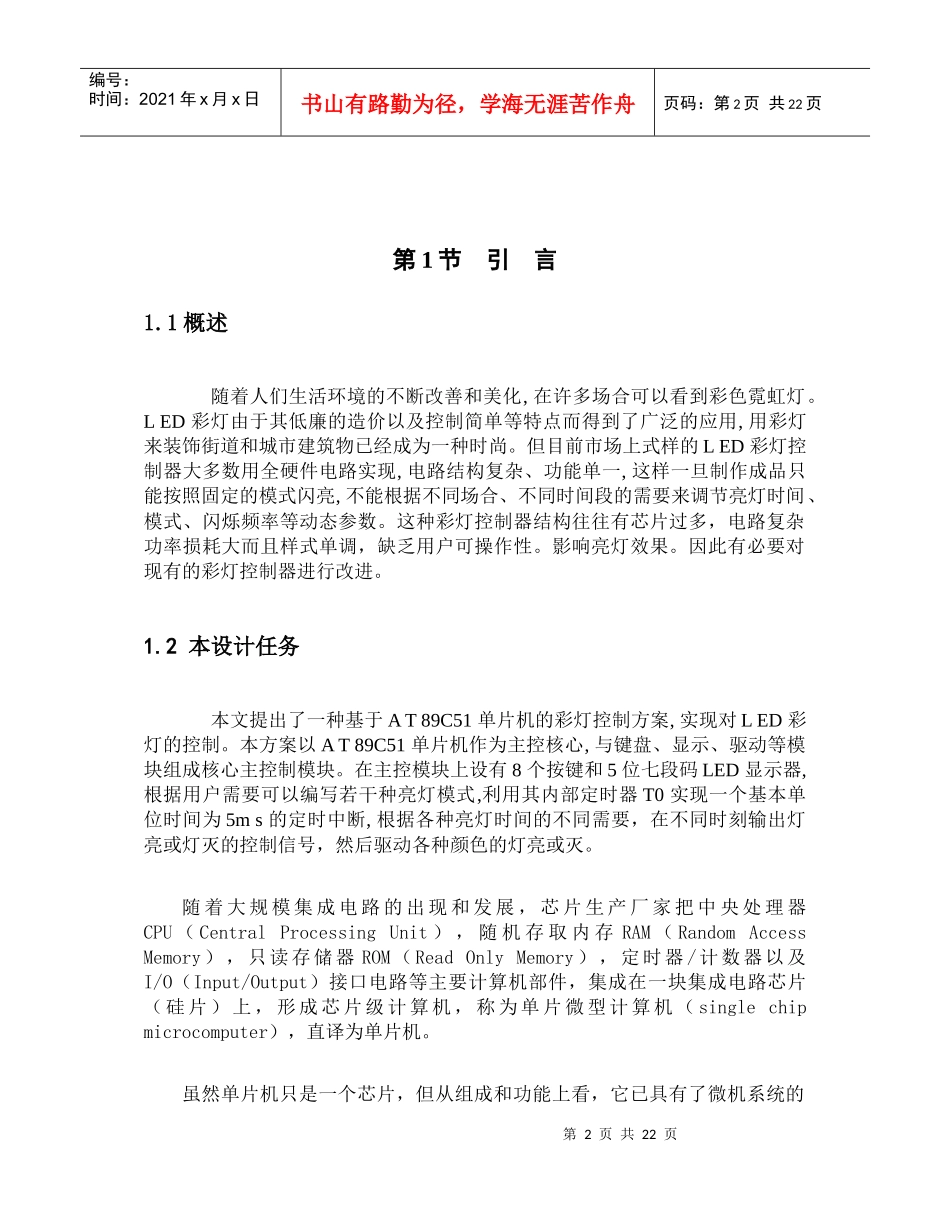

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页目录第1节引言………………………………………………………………………31.1概述……………………………………………………………………………………31.2设计任务………………………………………………………………………………3第2节系统的硬件构成及功能………………………………………………………42.1MCS-51系列单片机……………………………………………………………………42.2MCS-51系列单片机引脚……………………………………………………………62.3系列单片机最小系统最低配置………………………………………………………72.4点阵知识…………………………………………………………………………………8第3节LED点阵显示数据编码………………………………………………103.15X7点阵显示数据编码……………………………………………………………103.216X16点阵显示数据编码………………………………………………………………12第4节串行接口芯片…………………………………………………………………134.1串行接口芯片74HC595………………………………………………………………134.2硬件电路图……………………………………………………………………………15第5节源程序……………………………………………………………………16结束语………………………………………………………………………………20参考文献………………………………………………………………………21第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页第1节引言1.1概述随着人们生活环境的不断改善和美化,在许多场合可以看到彩色霓虹灯。LED彩灯由于其低廉的造价以及控制简单等特点而得到了广泛的应用,用彩灯来装饰街道和城市建筑物已经成为一种时尚。但目前市场上式样的LED彩灯控制器大多数用全硬件电路实现,电路结构复杂、功能单一,这样一旦制作成品只能按照固定的模式闪亮,不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。这种彩灯控制器结构往往有芯片过多，电路复杂功率损耗大而且样式单调，缺乏用户可操作性。影响亮灯效果。因此有必要对现有的彩灯控制器进行改进。1.2本设计任务本文提出了一种基于AT89C51单片机的彩灯控制方案,实现对LED彩灯的控制。本方案以AT89C51单片机作为主控核心,与键盘、显示、驱动等模块组成核心主控制模块。在主控模块上设有8个按键和5位七段码LED显示器,根据用户需要可以编写若干种亮灯模式,利用其内部定时器T0实现一个基本单位时间为5ms的定时中断,根据各种亮灯时间的不同需要，在不同时刻输出灯亮或灯灭的控制信号，然后驱动各种颜色的灯亮或灭。随着大规模集成电路的出现和发展，芯片生产厂家把中央处理器CPU（CentralProcessingUnit），随机存取内存RAM（RandomAccessMemory），只读存储器ROM（ReadOnlyMemory），定时器/计数器以及I/O（Input/Output）接口电路等主要计算机部件，集成在一块集成电路芯片（硅片）上，形成芯片级计算机，称为单片微型计算机（singlechipmicrocomputer），直译为单片机。虽然单片机只是一个芯片，但从组成和功能上看，它已具有了微机系统的第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页含义，又称微型处理部件MCU（MicroControllerUnit）,单片机商品名称为微控制器单元。单片机具有优异的性能价格比、体积小、可靠性高、控制功能强，广泛应用在智能仪表、机电一体化、实时过程控制、机器人、家用电器、模糊控制、通信系统等领域。本文详细介绍了基于AT89S51单片微型计算机电子显示屏的硬件设计与软件编程。第2节系统的硬件构成及功能2.1MCS-51系列单片机:根据单片机能够一次处理的数据的宽度（二进制位数），单片机分为1位机、4位机、8位机、16位机、32位机。目前，应用最广的产品是8位单片机，其中又属Intel公司出品的MCS-51系列单片机应用最广。MCS-51系列单片机已经成为事实上的工业标准，其内部包含如下功能部...
