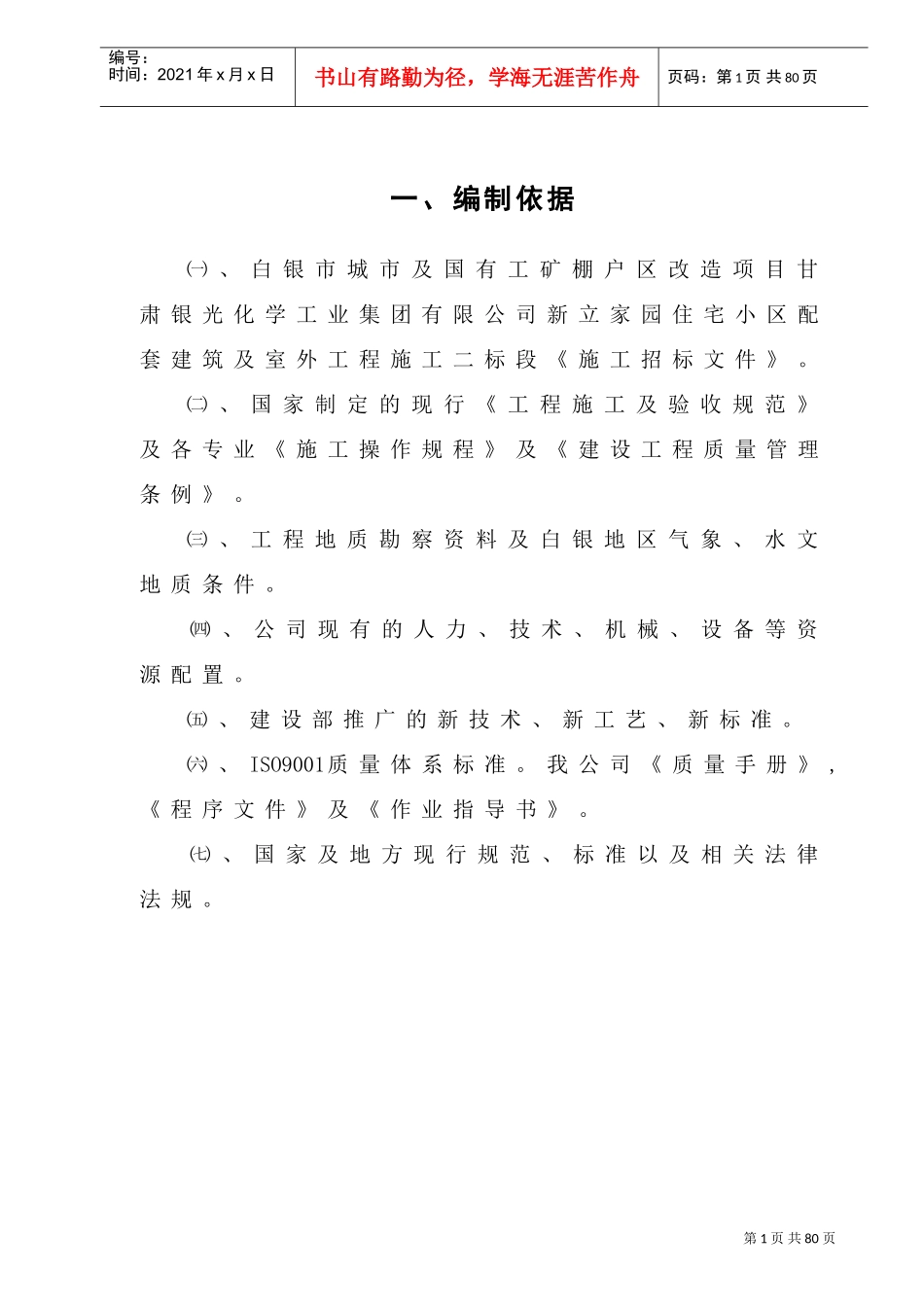

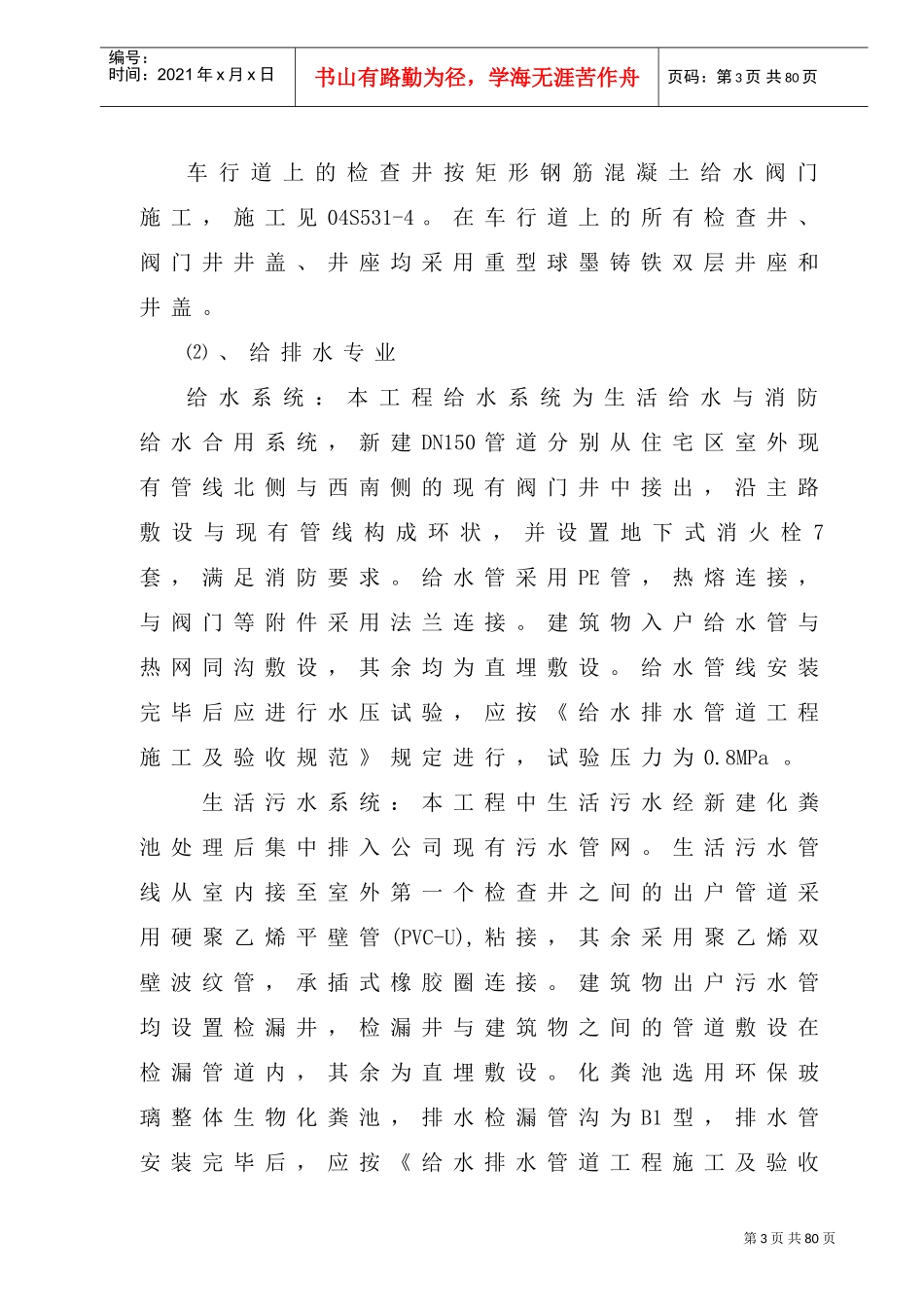

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页一、编制依据㈠、白银市城市及国有工矿棚户区改造项目甘肃银光化学工业集团有限公司新立家园住宅小区配套建筑及室外工程施工二标段《施工招标文件》。㈡、国家制定的现行《工程施工及验收规范》及各专业《施工操作规程》及《建设工程质量管理条例》。㈢、工程地质勘察资料及白银地区气象、水文地质条件。㈣、公司现有的人力、技术、机械、设备等资源配置。㈤、建设部推广的新技术、新工艺、新标准。㈥、ISO9001质量体系标准。我公司《质量手册》,《程序文件》及《作业指导书》。㈦、国家及地方现行规范、标准以及相关法律法规。第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页二、工程概况㈠、工程内容1、室外工程：⑴、暖通专业本工程热源由银光集团I区加热站供给，热媒为95/70C的采暖热水。管道均采用整体式预制保温管道，管道及管件应符合《城镇直埋供热管道工程技术规程》CJJ/T81-1998和《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000的要求。人行道和绿化带上的检查井施工见03R411-2。人行道下和绿化带的井盖、井座采用轻型球磨铸铁单层井座、井盖。第3页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页车行道上的检查井按矩形钢筋混凝土给水阀门施工，施工见04S531-4。在车行道上的所有检查井、阀门井井盖、井座均采用重型球墨铸铁双层井座和井盖。⑵、给排水专业给水系统：本工程给水系统为生活给水与消防给水合用系统，新建DN150管道分别从住宅区室外现有管线北侧与西南侧的现有阀门井中接出，沿主路敷设与现有管线构成环状，并设置地下式消火栓7套，满足消防要求。给水管采用PE管，热熔连接，与阀门等附件采用法兰连接。建筑物入户给水管与热网同沟敷设，其余均为直埋敷设。给水管线安装完毕后应进行水压试验，应按《给水排水管道工程施工及验收规范》规定进行，试验压力为0.8MPa。生活污水系统：本工程中生活污水经新建化粪池处理后集中排入公司现有污水管网。生活污水管线从室内接至室外第一个检查井之间的出户管道采用硬聚乙烯平壁管(PVC-U),粘接，其余采用聚乙烯双壁波纹管，承插式橡胶圈连接。建筑物出户污水管均设置检漏井，检漏井与建筑物之间的管道敷设在检漏管道内，其余为直埋敷设。化粪池选用环保玻璃整体生物化粪池，排水检漏管沟为B1型，排水管安装完毕后，应按《给水排水管道工程施工及验收第4页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共80页规范》规定进行试水。雨水系统：本工程中道路上的雨水沿新建雨水管网排入公司现有雨水管网。区域内绿化带雨水采用地面径流方式排入绿化带草地。雨水管线采用聚乙烯双壁波纹管，承插式橡胶圈连接排水管道的铺设不得出现无坡、倒坡现象。⑶、路灯选型及安装道路照明灯具采用单列布置，路灯基础中心沿路边人行走道布置；路灯基础施工图纸由路灯供货厂家提供。路灯电缆采用VV-1/5X16mm电力电缆，电缆与电缆的T型分支接头采用电缆绝缘穿刺连接器连接，干线电缆T型分支处加装防水盒。路灯干线电缆的敷设采用穿50塑料管直埋敷设，埋设深度0.8米，过硬化路面处应穿钢管敷设直埋敷设的施工要求详见国家标准图集，新增路灯防直击雷的措施，利用路灯的金属灯杆作接闪器，下与路灯接地装置可靠连接。路灯的防雷接地、保护接地、工作接地共用同一接地装置，接地电阻应小于4欧。路灯干线电缆在做T型分接后，断开的电缆钢铠应连通，并与路灯接地装置相连接。室外低压电缆部分在小区内设10KV/0.4KV箱式变电站两座，10KV电源均由市政电力规划线路引接。配电线路均为直埋敷第5页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共80页设，正常埋深为1.2米。敷设前应将沟底铲平夯实。⑷、道路工程道路做法：1、9米宽道路按200mm厚C25砼面层，20mm厚中砂垫层，200mm厚碎石垫层，路基夯实，人行道板砖、混凝土道牙安装。2、室外停车场安5米宽计算。（2.5米×4米）；3、连接道路7m宽按200厚碎石...
