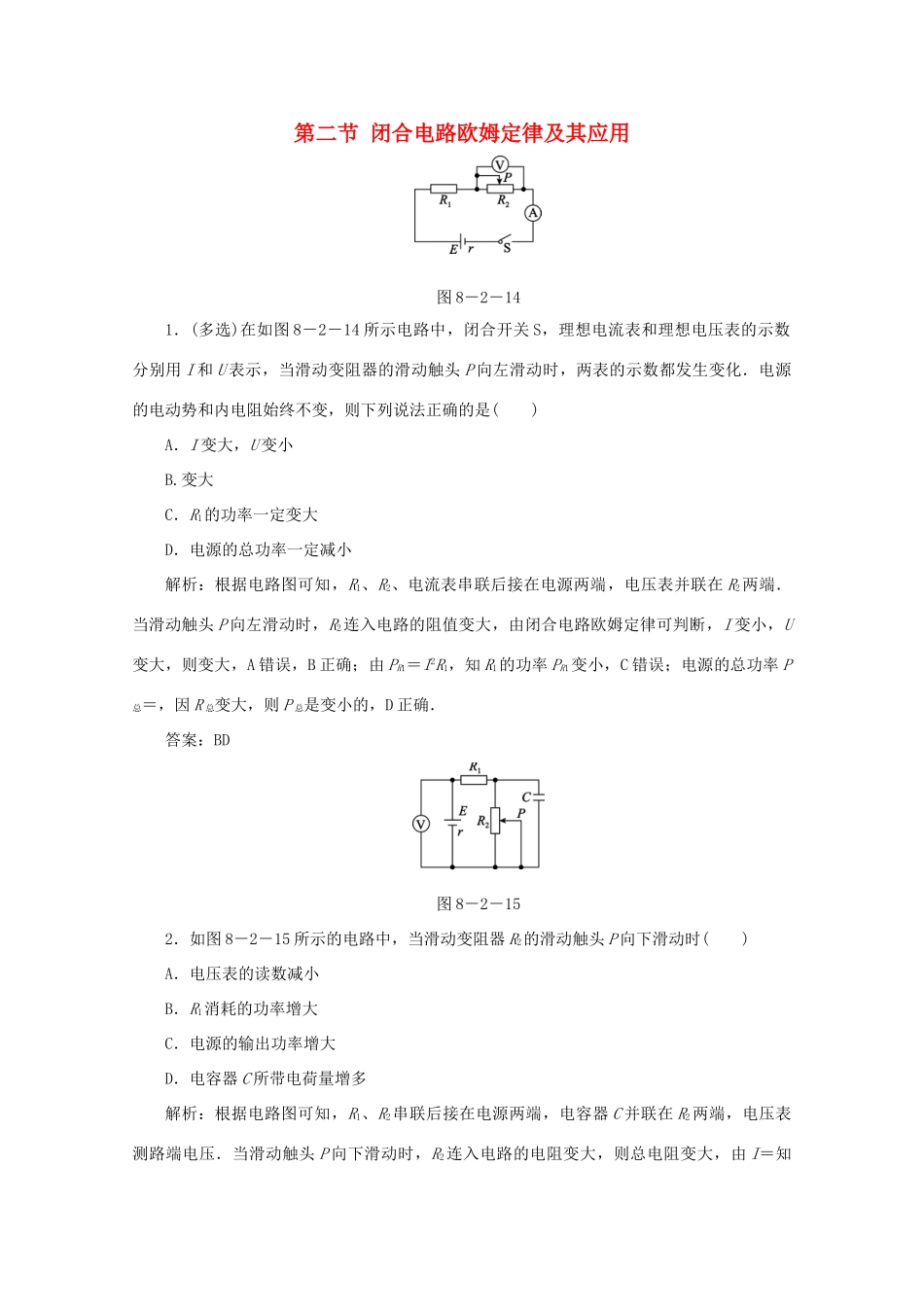

第二节闭合电路欧姆定律及其应用图8－2－141．(多选)在如图8－2－14所示电路中，闭合开关S，理想电流表和理想电压表的示数分别用I和U表示，当滑动变阻器的滑动触头P向左滑动时，两表的示数都发生变化．电源的电动势和内电阻始终不变，则下列说法正确的是()A．I变大，U变小B.变大C．R1的功率一定变大D．电源的总功率一定减小解析：根据电路图可知，R1、R2、电流表串联后接在电源两端，电压表并联在R2两端．当滑动触头P向左滑动时，R2连入电路的阻值变大，由闭合电路欧姆定律可判断，I变小，U变大，则变大，A错误，B正确；由PR1＝I2R1，知R1的功率PR1变小，C错误；电源的总功率P总＝，因R总变大，则P总是变小的，D正确．答案：BD图8－2－152．如图8－2－15所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时()A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多解析：根据电路图可知，R1、R2串联后接在电源两端，电容器C并联在R2两端，电压表测路端电压．当滑动触头P向下滑动时，R2连入电路的电阻变大，则总电阻变大，由I＝知电流I减小，由U＝E－Ir知路端电压增大，则电压表示数变大，电源的输出功率P出＝UI无法判断．由PR1＝I2R1知，R1消耗的功率变小．由UR＝E－(R1＋r)I知电容器两端电压变大，则电容器所带电荷量增多；综上所述，A、B、C错误，D正确．答案：D图8－2－163．(多选)在如图8－2－16所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，若电路中仅有一处故障，则出现这种现象的原因可能是()A．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C损坏解析：若电阻R1短路，电路中总电阻减小，总电流增大，灯泡与R2并联部分两端电压增大，则灯泡变亮，故A符合题意．若电阻R2断路，则总电阻增大，总电流减小，R1及内阻r分担的电压减小，则灯泡两端的电压增大，灯泡变亮，故B符合题意；若电阻R2短路，则灯泡也被短路，不亮，故C不符合题意；若电容器C损坏，对灯泡亮度没有影响，故D不符合题意．答案：AB图8－2－174．(多选)如图8－2－17所示，直线A、B分别为电源a、b的路端电压与电流的关系图线，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia和Ib，则()A．ra>rbB．Ia>IbC．R0接电源a时，电源的输出功率较大，但效率较低D．R0接电源b时，电源的输出功率较小，效率较低解析：在电源路端电压与电流的关系图象中，斜率表示电源内阻，则ra>rb，A正确；在图象中作出定值电阻R0的伏安特性曲线，与电源的伏安特性曲线交点表示电路工作点，Ia>Ib，B正确；R0接电源a时，电源的输出功率较大，但效率较低，R0接电源b时，电源的输出功率较小，但效率较高，C正确，D错误．答案：ABC5．如图8－2－18所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R′0＝1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2的值分别为()图8－2－18A．2Ω，2ΩB．2Ω，1.5ΩC．1.5Ω，1.5ΩD．1.5Ω，2Ω解析：因为题中甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2Ω；而乙电路是含电动机电路，欧姆定律不适用，电路的输出功率P＝IU＝I(E－Ir)，当I＝＝2A时，输出功率P有最大值，此时电动机的输出功率为P0＝2W，发热功率为P热＝I2R′0＝4W，所以电动机的输入功率为P入＝P0＋P热＝6W，电动机两端的电压为UM＝＝3V，电阻R2两端的电压为UR2＝E－UM－Ir＝3V，所以R2＝＝1.5Ω，选项B正确．答案：B
