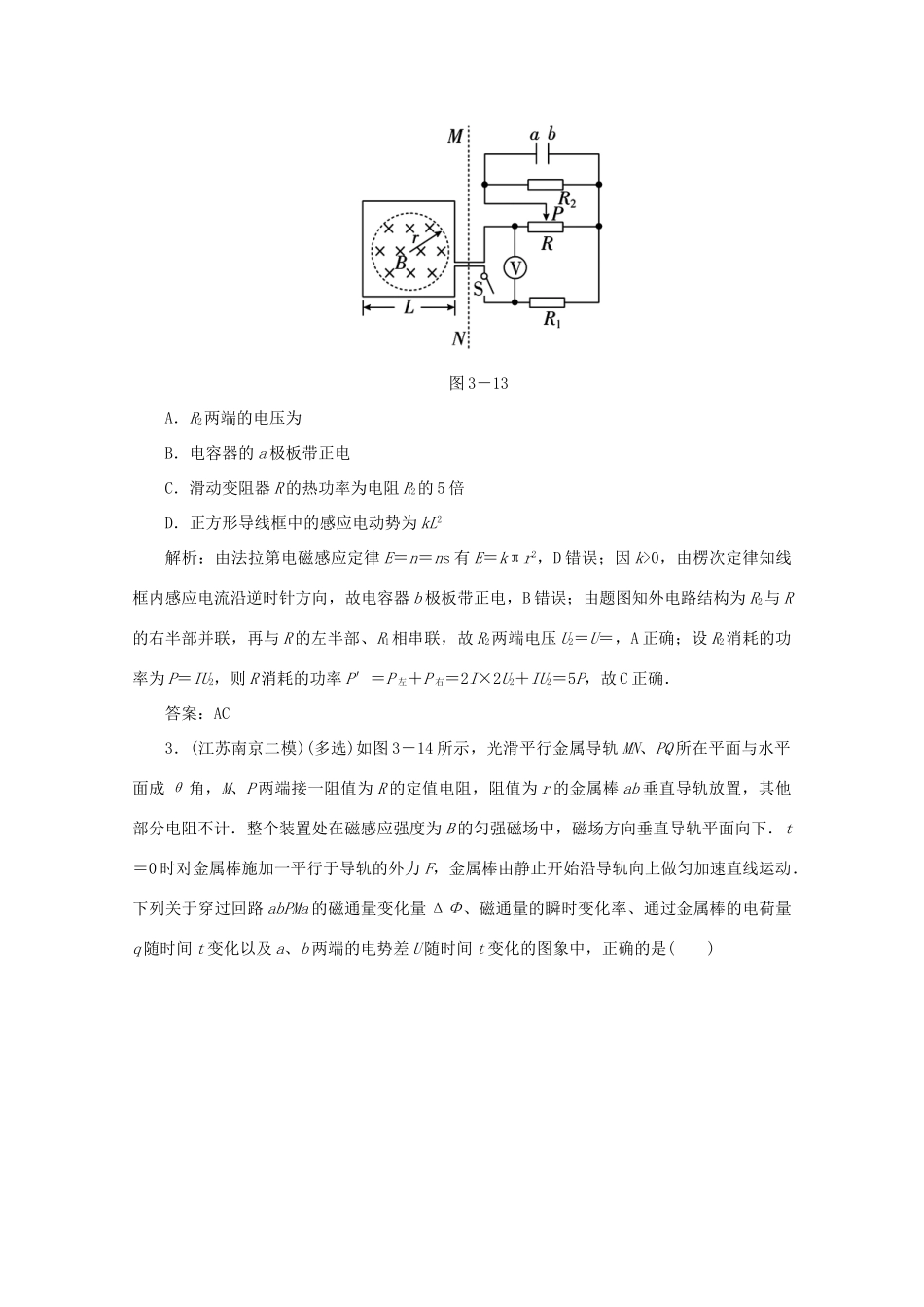

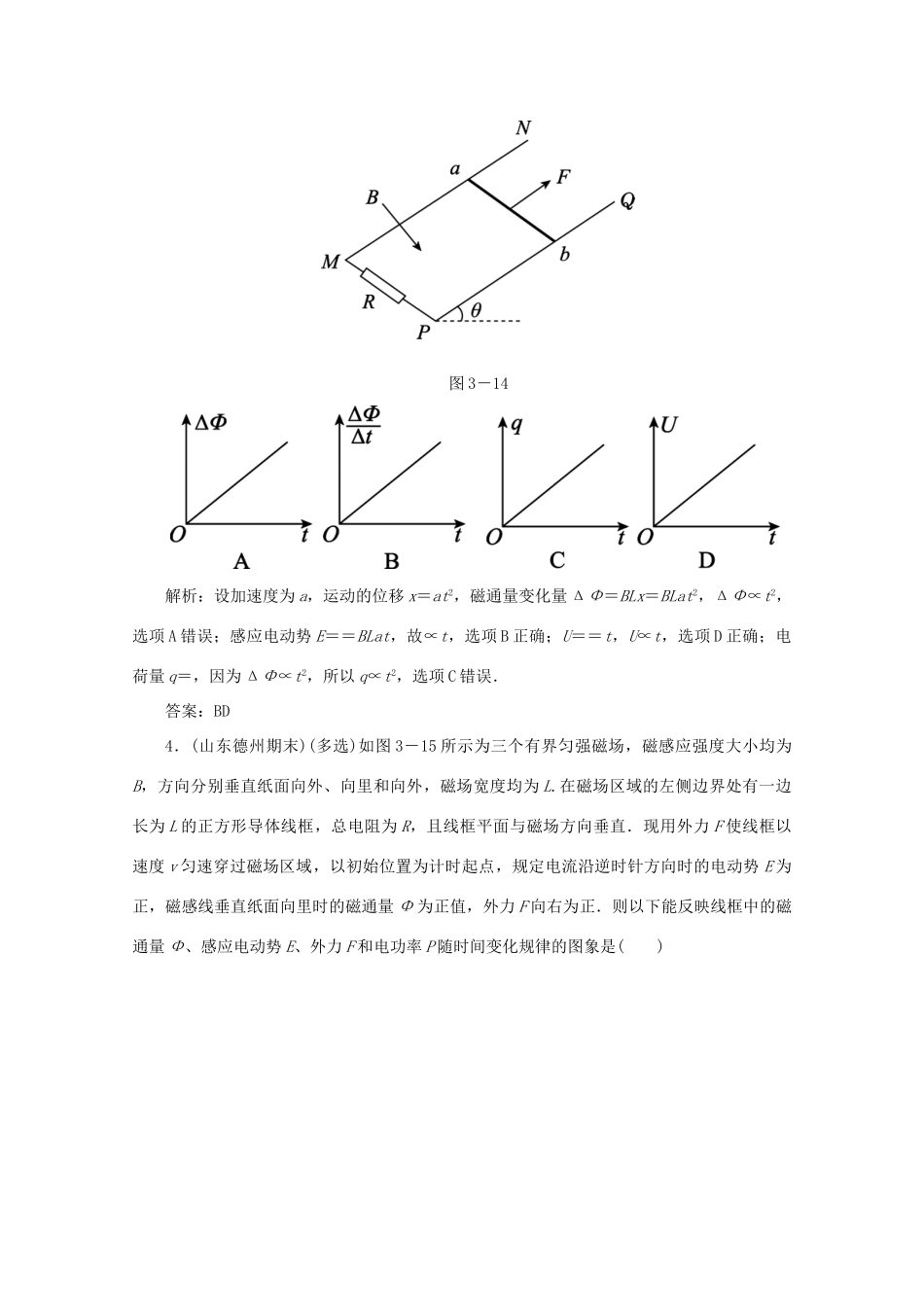

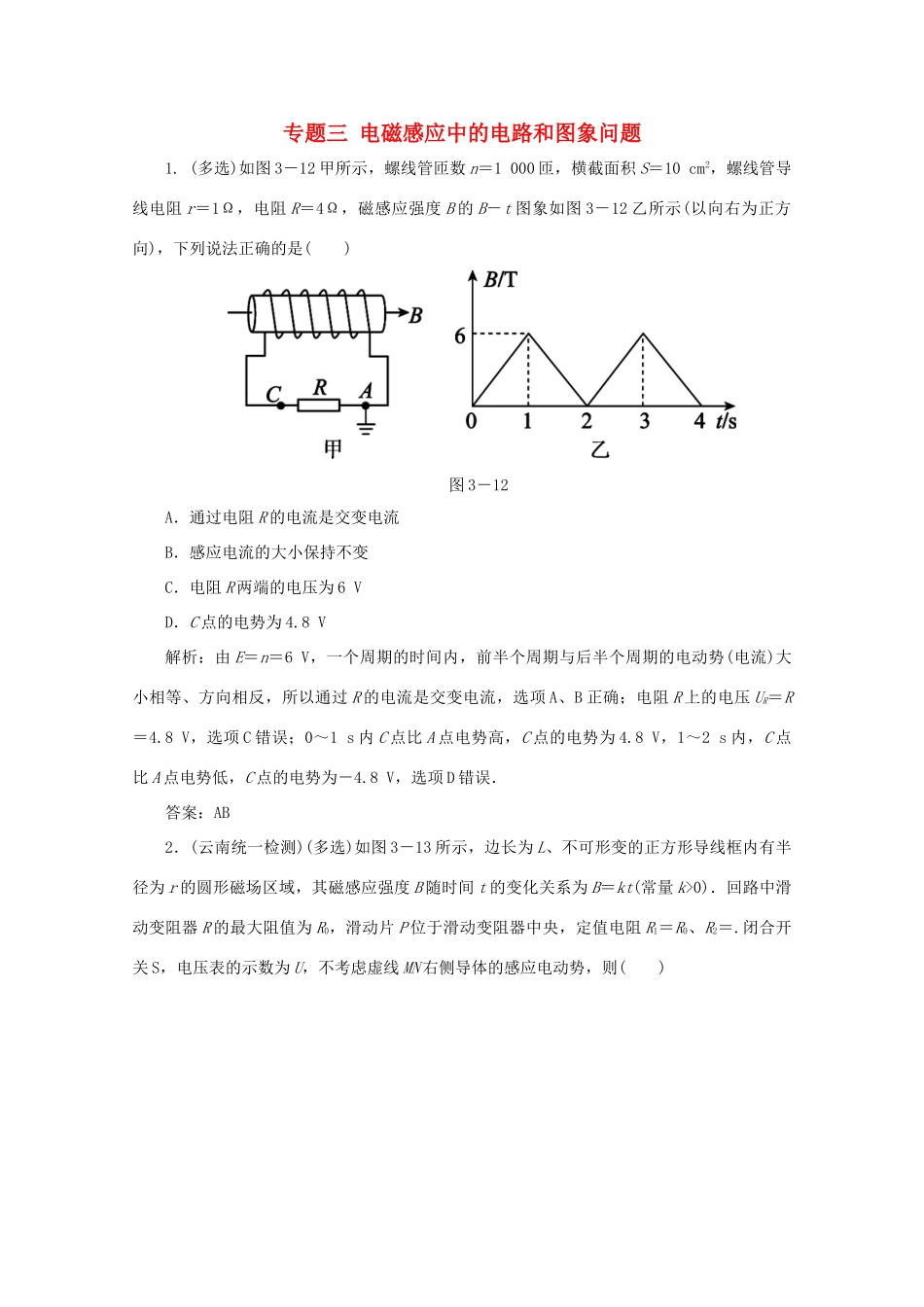

专题三电磁感应中的电路和图象问题1.(多选)如图3－12甲所示，螺线管匝数n＝1000匝，横截面积S＝10cm2，螺线管导线电阻r＝1Ω，电阻R＝4Ω，磁感应强度B的B－t图象如图3－12乙所示(以向右为正方向)，下列说法正确的是()图3－12A．通过电阻R的电流是交变电流B．感应电流的大小保持不变C．电阻R两端的电压为6VD．C点的电势为4.8V解析：由E＝n＝6V，一个周期的时间内，前半个周期与后半个周期的电动势(电流)大小相等、方向相反，所以通过R的电流是交变电流，选项A、B正确；电阻R上的电压UR＝R＝4.8V，选项C错误；0～1s内C点比A点电势高，C点的电势为4.8V，1～2s内，C点比A点电势低，C点的电势为－4.8V，选项D错误．答案：AB2．(云南统一检测)(多选)如图3－13所示，边长为L、不可形变的正方形导线框内有半径为r的圆形磁场区域，其磁感应强度B随时间t的变化关系为B＝kt(常量k>0)．回路中滑动变阻器R的最大阻值为R0，滑动片P位于滑动变阻器中央，定值电阻R1＝R0、R2＝.闭合开关S，电压表的示数为U，不考虑虚线MN右侧导体的感应电动势，则()图3－13A．R2两端的电压为B．电容器的a极板带正电C．滑动变阻器R的热功率为电阻R2的5倍D．正方形导线框中的感应电动势为kL2解析：由法拉第电磁感应定律E＝n＝ns有E＝kπr2，D错误；因k>0，由楞次定律知线框内感应电流沿逆时针方向，故电容器b极板带正电，B错误；由题图知外电路结构为R2与R的右半部并联，再与R的左半部、R1相串联，故R2两端电压U2＝U＝，A正确；设R2消耗的功率为P＝IU2，则R消耗的功率P′＝P左＋P右＝2I×2U2＋IU2＝5P，故C正确．答案：AC3．(江苏南京二模)(多选)如图3－14所示，光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接一阻值为R的定值电阻，阻值为r的金属棒ab垂直导轨放置，其他部分电阻不计．整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向下．t＝0时对金属棒施加一平行于导轨的外力F，金属棒由静止开始沿导轨向上做匀加速直线运动．下列关于穿过回路abPMa的磁通量变化量ΔΦ、磁通量的瞬时变化率、通过金属棒的电荷量q随时间t变化以及a、b两端的电势差U随时间t变化的图象中，正确的是()图3－14解析：设加速度为a，运动的位移x＝at2，磁通量变化量ΔΦ＝BLx＝BLat2，ΔΦ∝t2，选项A错误；感应电动势E＝＝BLat，故∝t，选项B正确；U＝＝t，U∝t，选项D正确；电荷量q＝，因为ΔΦ∝t2，所以q∝t2，选项C错误．答案：BD4．(山东德州期末)(多选)如图3－15所示为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L.在磁场区域的左侧边界处有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直．现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时的磁通量Φ为正值，外力F向右为正．则以下能反映线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化规律的图象是()图3－15解析：在0～时间内，磁通量Φ＝BLvt，为负值，逐渐增大；在t＝时磁通量为零；当t＝时，磁通量Φ＝BL2为最大正值；在～时间内，磁通量为正，逐渐减小；t＝时，磁通量为零；～时间内，磁通量为负，逐渐增大；t＝时，磁通量为负的最大值；～时间内，磁通量为负，逐渐减小，由此可知选项A正确．在0～时间内，E＝BLv，为负值；在～时间内，两个边切割磁感线，感应电动势E＝2BLv，为正值；在～时间内，两个边切割磁感线，感应电动势E＝2BLv，为负值；在～时间内，一个边切割磁感线，E＝BLv，为正值，B正确.0～时间内，安培力向左，外力向右，F0＝F安＝BI0L，电功率P0＝IR＝；～时间内，外力向右，F1＝2B·2I0L＝4F0，电功率P1＝IR＝＝4P0；～时间内，外力向右，F2＝2B·2I0L＝4F0，电功率P2＝IR＝＝4P0；在～时间内，外力向右，F3＝BI0L＝F0，电功率P3＝IR＝＝P0，选项C错误，D正确．答案：ABD5．面积S＝0.2m2、n＝100匝的圆形线圈，处在如图3－16所示的匀强磁场中，磁场方向垂直于线圈所在平面，磁感应强度B随时间t变化的规律是B＝0.02t(T)．电阻R与电容器C并联后接在线圈两端，电阻R＝3Ω，电容...
