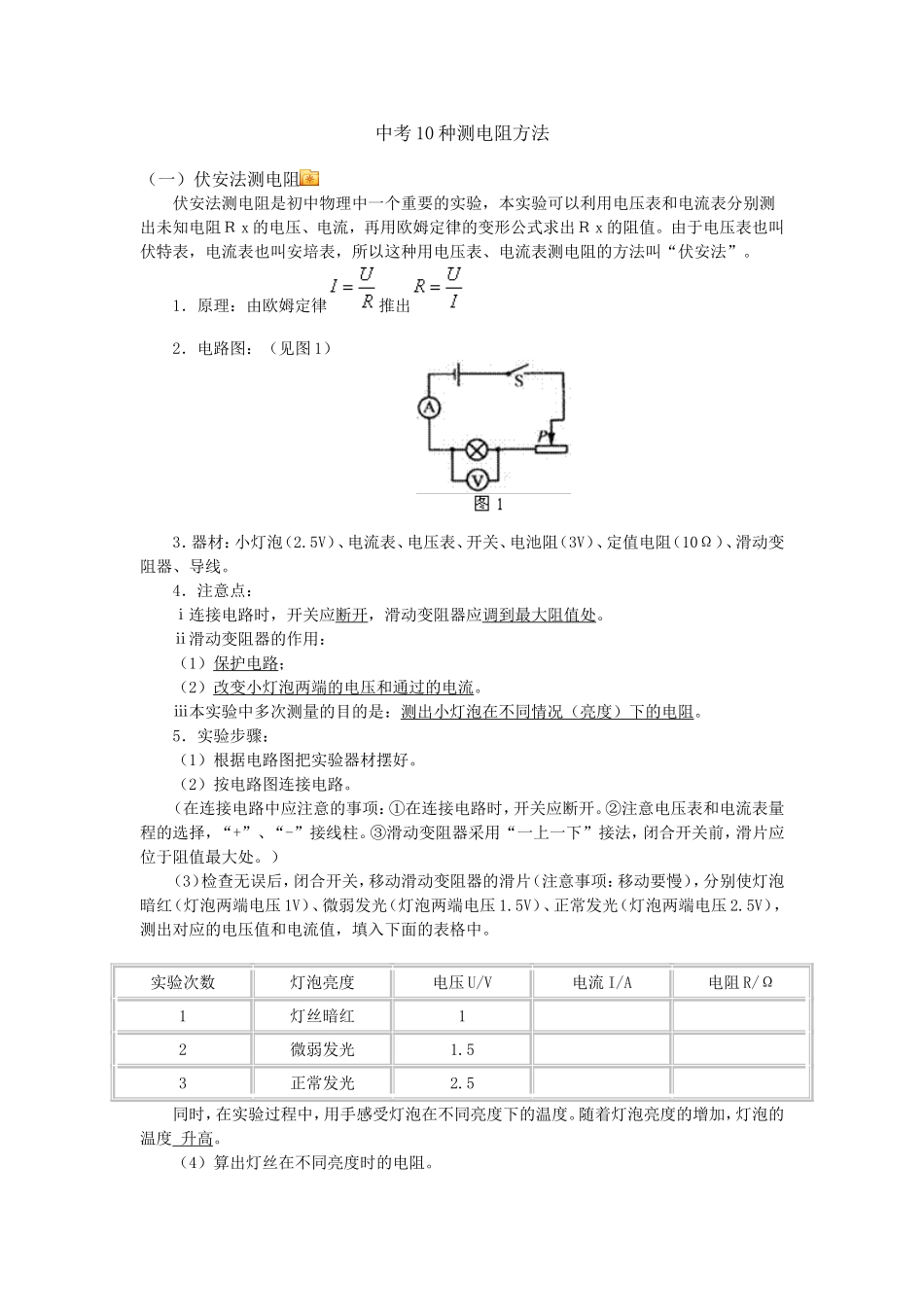

中考 10 种测电阻方法（一）伏安法测电阻 伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒ x 的电压、电流，再用欧姆定律的变形公式求出Ｒ x 的阻值
由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”
1．原理：由欧姆定律推出 2．电路图：（见图 1） 3．器材：小灯泡（2
5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线
4．注意点： ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处
ⅱ滑动变阻器的作用： （1）保护电路； （2）改变小灯泡两端的电压和通过的电流
ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻
5．实验步骤： （1）根据电路图把实验器材摆好
（2）按电路图连接电路
（在连接电路中应注意的事项：①在连接电路时，开关应断开
②注意电压表和电流表量程的选择，“+”、“-”接线柱
③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处
） （3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压 1V）、微弱发光（灯泡两端电压 1
5V）、正常发光（灯泡两端电压 2
5V），测出对应的电压值和电流值，填入下面的表格中
实验次数灯泡亮度电压 U/V电流 I/A电阻 R/Ω1灯丝暗红1 2微弱发光1
5 3正常发光2
5 同时，在实验过程中，用手感受灯泡在不同亮度下的温度
随着灯泡亮度的增加，灯泡的温度 升高
（4）算出灯丝在不同亮度时的电阻

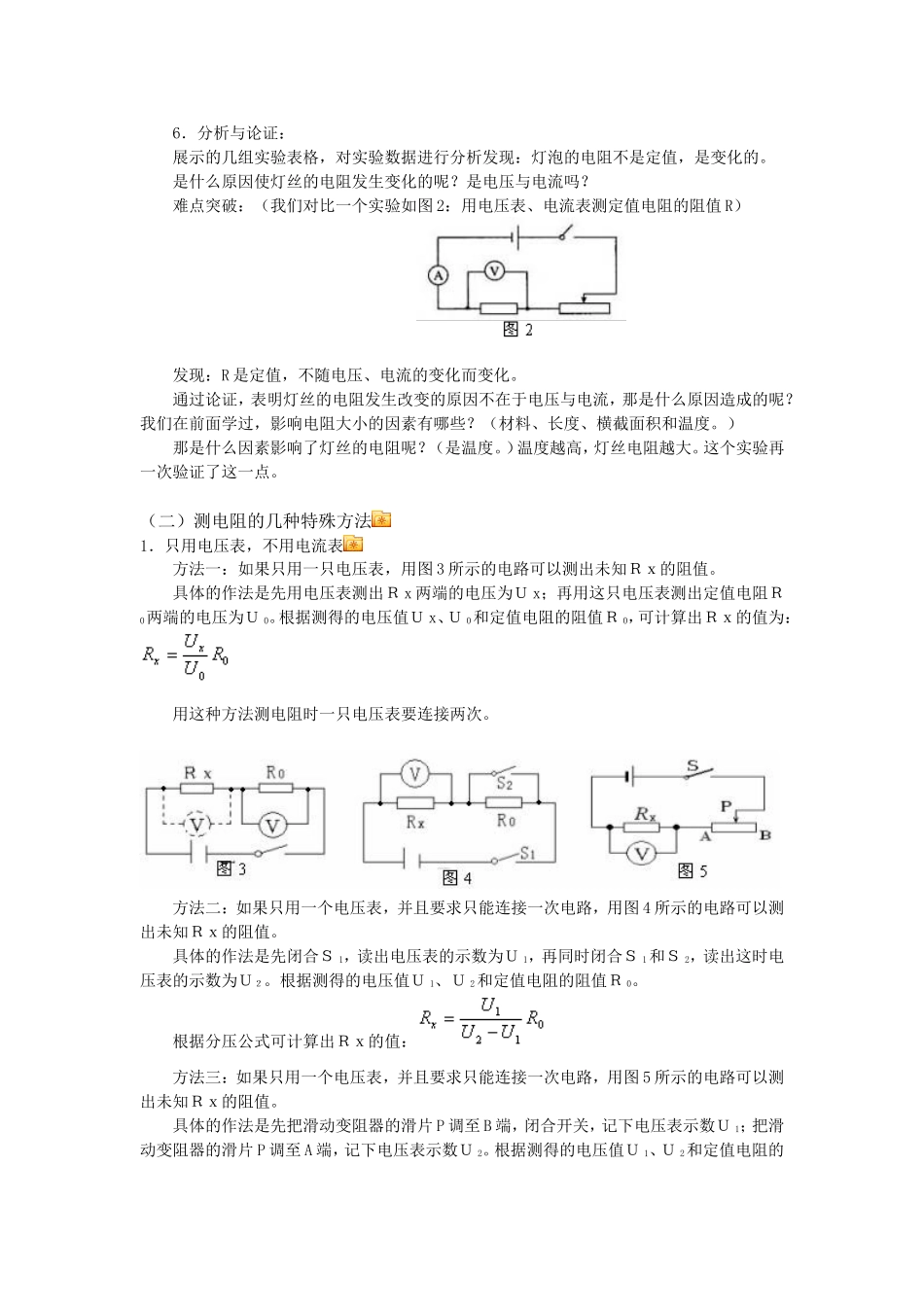

6．分析与论证： 展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的
是什么原因使灯丝的电阻发生变化的呢
是电压与电流吗
难点突破：（我们对比一个实验如图 2：用电压表、电流表测定值电阻的阻值
