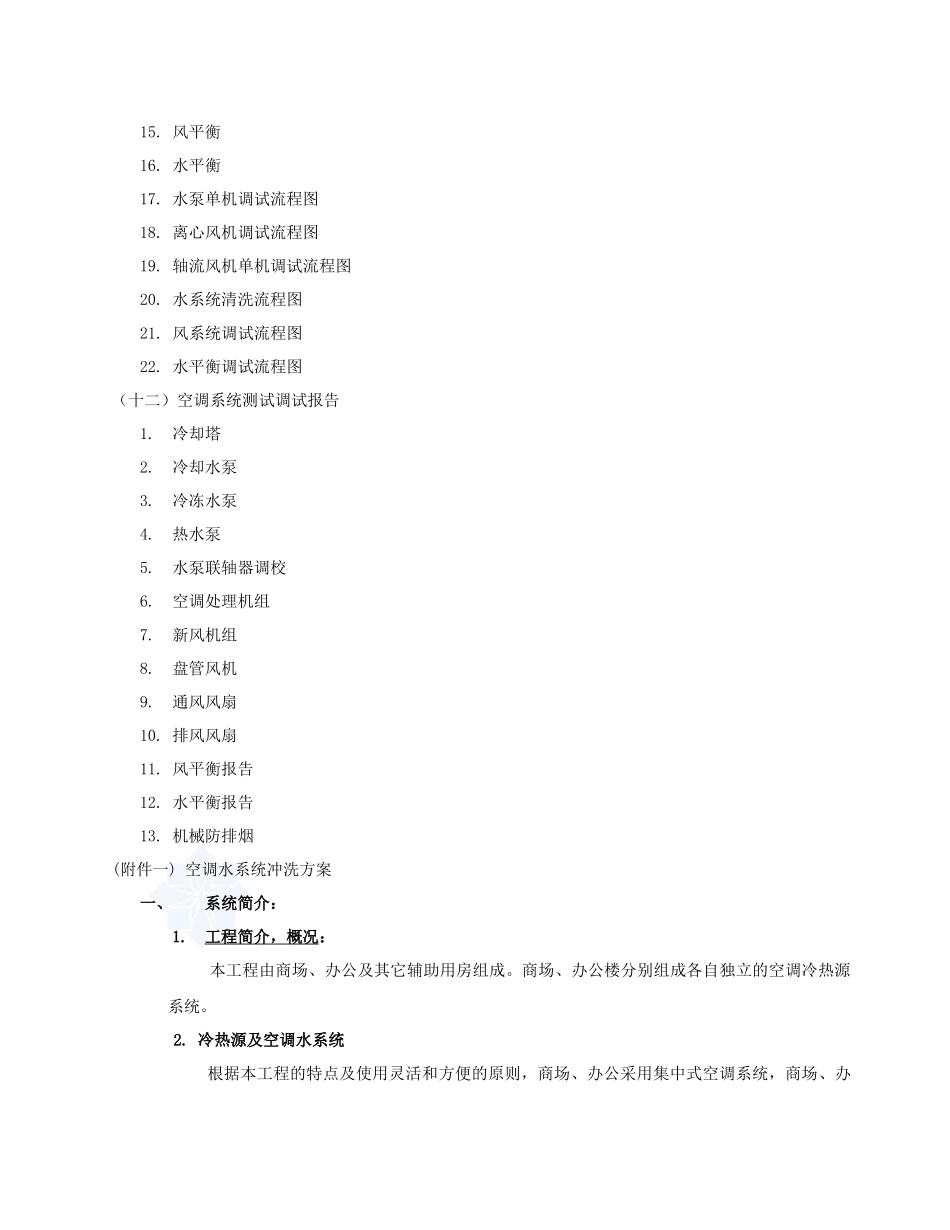

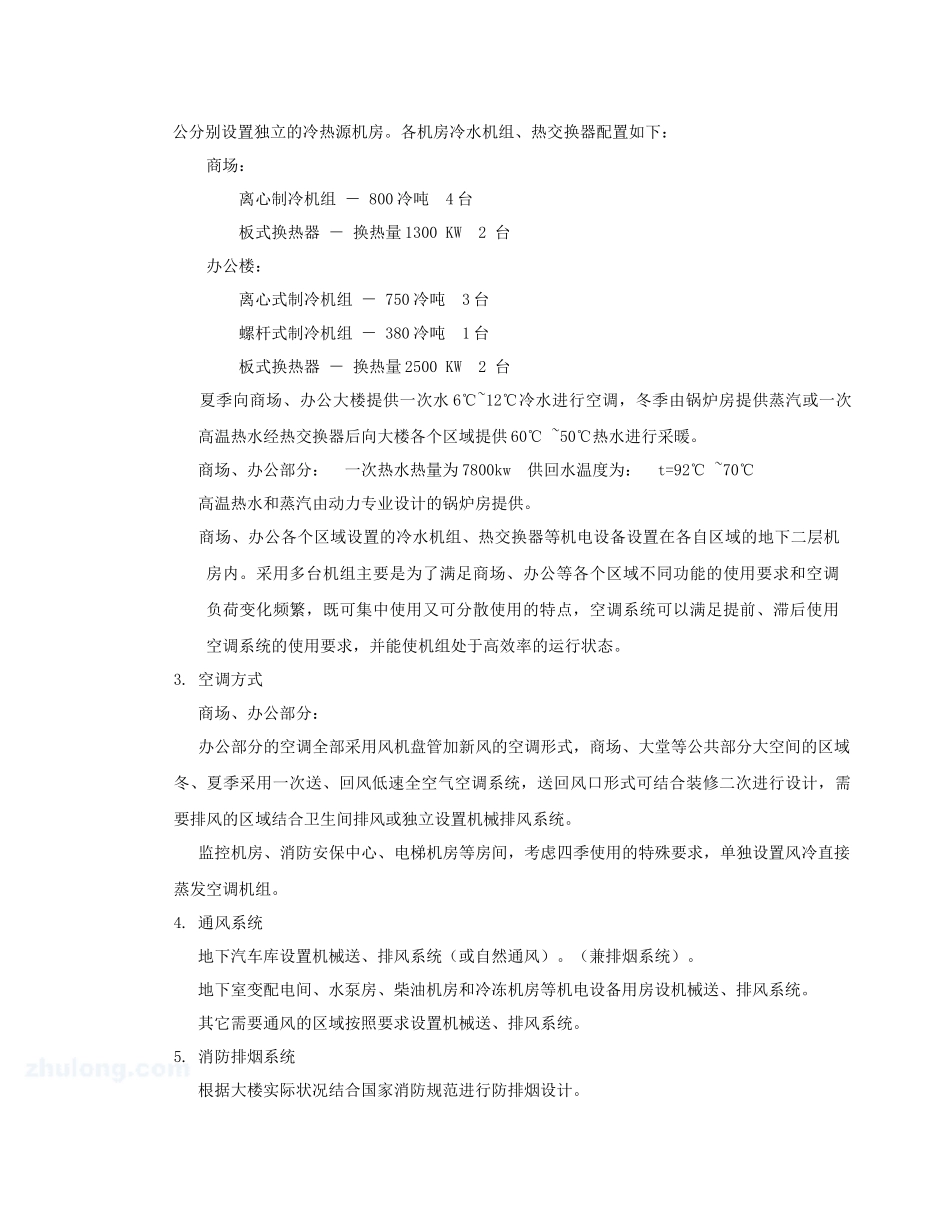

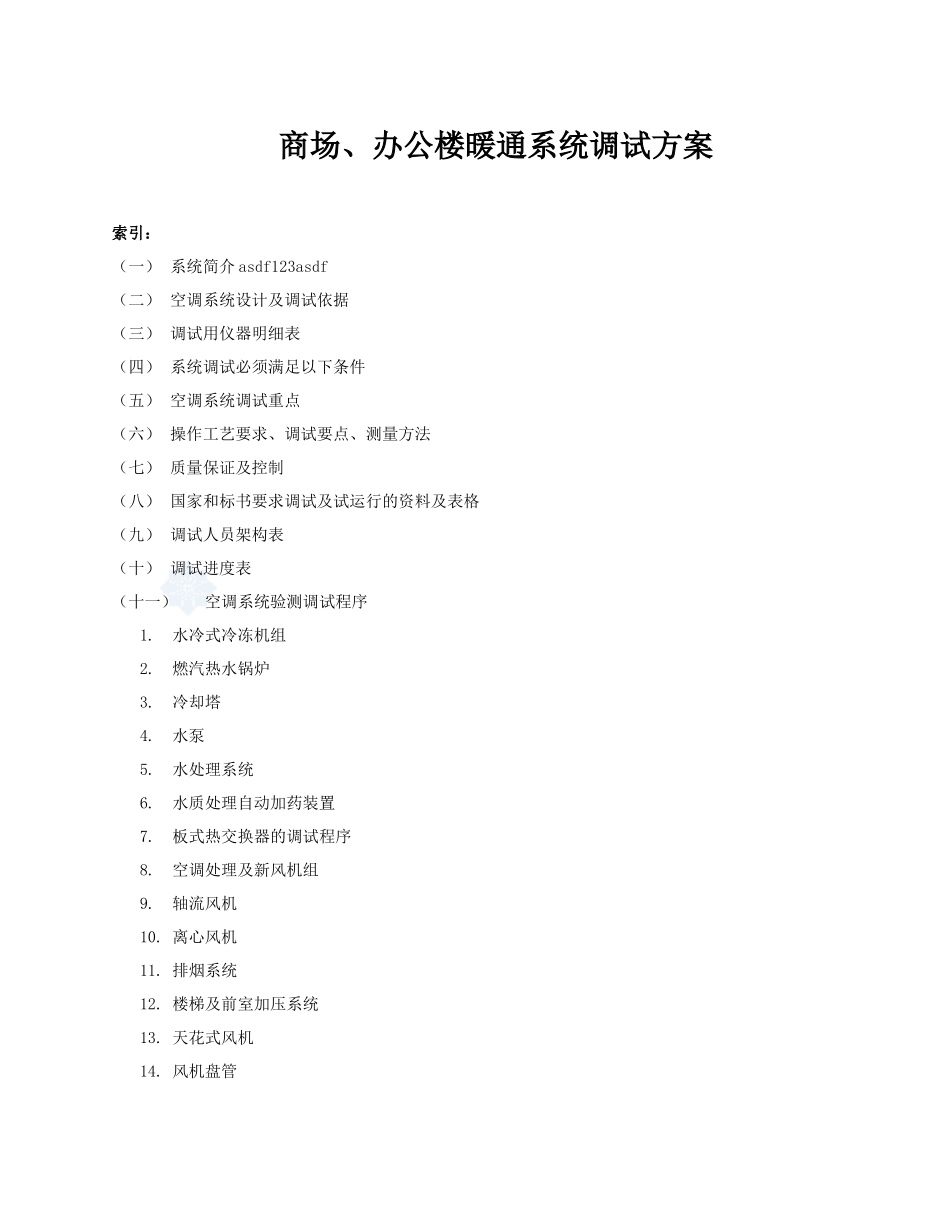

商场、办公楼暖通系统调试方案索引：（一）系统简介asdf123asdf（二）空调系统设计及调试依据（三）调试用仪器明细表（四）系统调试必须满足以下条件（五）空调系统调试重点（六）操作工艺要求、调试要点、测量方法（七）质量保证及控制（八）国家和标书要求调试及试运行的资料及表格（九）调试人员架构表（十）调试进度表（十一）空调系统验测调试程序1.水冷式冷冻机组2.燃汽热水锅炉3.冷却塔4.水泵5.水处理系统6.水质处理自动加药装置7.板式热交换器的调试程序8.空调处理及新风机组9.轴流风机10.离心风机11.排烟系统12.楼梯及前室加压系统13.天花式风机14.风机盘管15.风平衡16.水平衡17.水泵单机调试流程图18.离心风机调试流程图19.轴流风机单机调试流程图20.水系统清洗流程图21.风系统调试流程图22.水平衡调试流程图（十二）空调系统测试调试报告1.冷却塔2.冷却水泵3.冷冻水泵4.热水泵5.水泵联轴器调校6.空调处理机组7.新风机组8.盘管风机9.通风风扇10.排风风扇11.风平衡报告12.水平衡报告13.机械防排烟(附件一)空调水系统冲洗方案一、系统简介：1.工程简介，概况：本工程由商场、办公及其它辅助用房组成。商场、办公楼分别组成各自独立的空调冷热源系统。2.冷热源及空调水系统根据本工程的特点及使用灵活和方便的原则，商场、办公采用集中式空调系统，商场、办公分别设置独立的冷热源机房。各机房冷水机组、热交换器配置如下：商场：离心制冷机组－800冷吨4台板式换热器－换热量1300KW2台办公楼：离心式制冷机组－750冷吨3台螺杆式制冷机组－380冷吨1台板式换热器－换热量2500KW2台夏季向商场、办公大楼提供一次水6℃~12℃冷水进行空调，冬季由锅炉房提供蒸汽或一次高温热水经热交换器后向大楼各个区域提供60℃~50℃热水进行采暖。商场、办公部分：一次热水热量为7800kw供回水温度为：t=92℃~70℃高温热水和蒸汽由动力专业设计的锅炉房提供。商场、办公各个区域设置的冷水机组、热交换器等机电设备设置在各自区域的地下二层机房内。采用多台机组主要是为了满足商场、办公等各个区域不同功能的使用要求和空调负荷变化频繁，既可集中使用又可分散使用的特点，空调系统可以满足提前、滞后使用空调系统的使用要求，并能使机组处于高效率的运行状态。3.空调方式商场、办公部分：办公部分的空调全部采用风机盘管加新风的空调形式，商场、大堂等公共部分大空间的区域冬、夏季采用一次送、回风低速全空气空调系统，送回风口形式可结合装修二次进行设计，需要排风的区域结合卫生间排风或独立设置机械排风系统。监控机房、消防安保中心、电梯机房等房间，考虑四季使用的特殊要求，单独设置风冷直接蒸发空调机组。4.通风系统地下汽车库设置机械送、排风系统（或自然通风）。（兼排烟系统）。地下室变配电间、水泵房、柴油机房和冷冻机房等机电设备用房设机械送、排风系统。其它需要通风的区域按照要求设置机械送、排风系统。5.消防排烟系统根据大楼实际状况结合国家消防规范进行防排烟设计。1）防烟楼梯间、前室、消防电梯前室采用机械加压送风系统。2）商场、办公楼层内走道设置机械排烟系统。3）地上无外窗、人员密集或可燃物较多并且超过100平方米的场所设置机械排烟系统。4）地下人员密集或可燃物较多并且超过50平方米的场所设置机械排烟系统。5）超过12米不具备自然排烟的中庭设置机械排烟系统。6）地下娱乐场所设置机械排烟系统。7）地下室停车库设置机械排烟系统。8）其他需要设置防排烟系统的区域。6.空调自控根据本工程的特点和功能，结合大楼自动化管理系统，各区域的空调系统全部采用自动控制装置。冷水机组等冷热源空调设备采用群控系统并留有与大楼BA系统相兼容和可开放的通信协议。办公部分的风机盘管冷热水路上设置电动阀和带季节转换的恒温控制器及三速开关控制房间的温度。在空调机组表冷器和加热器的冷、热水路上设置电动比例调节阀，控制室内温度。空调冷、热水系统供回水总管上设置压差旁通装置，以适应变流量运行，达到节省能源，减少运行费用的目的。设置空调自控主要是为了达到节省能源，减少运行费用，方便监管，优化空调效果的目的。大楼自动化控制采用就地和集...
