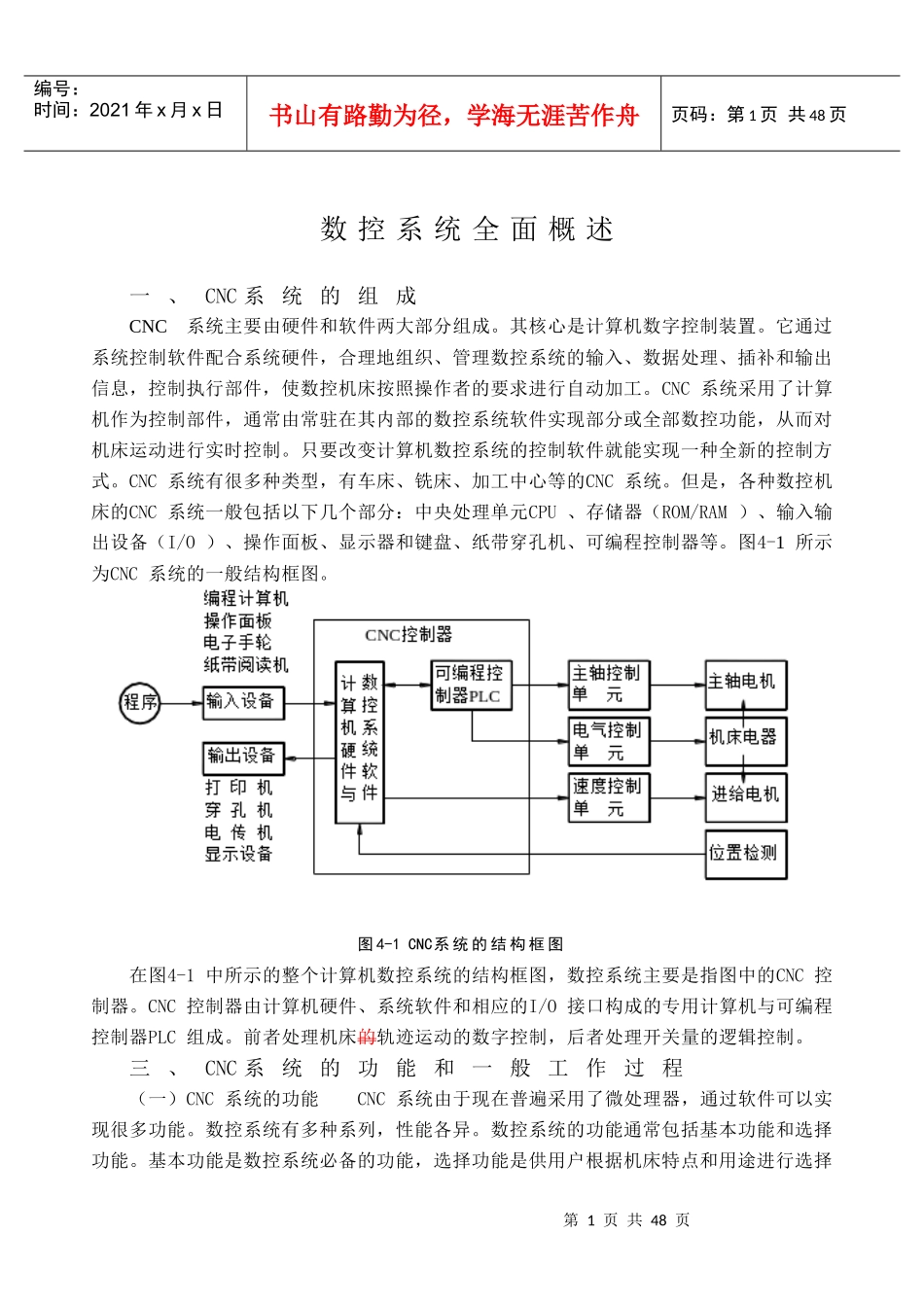

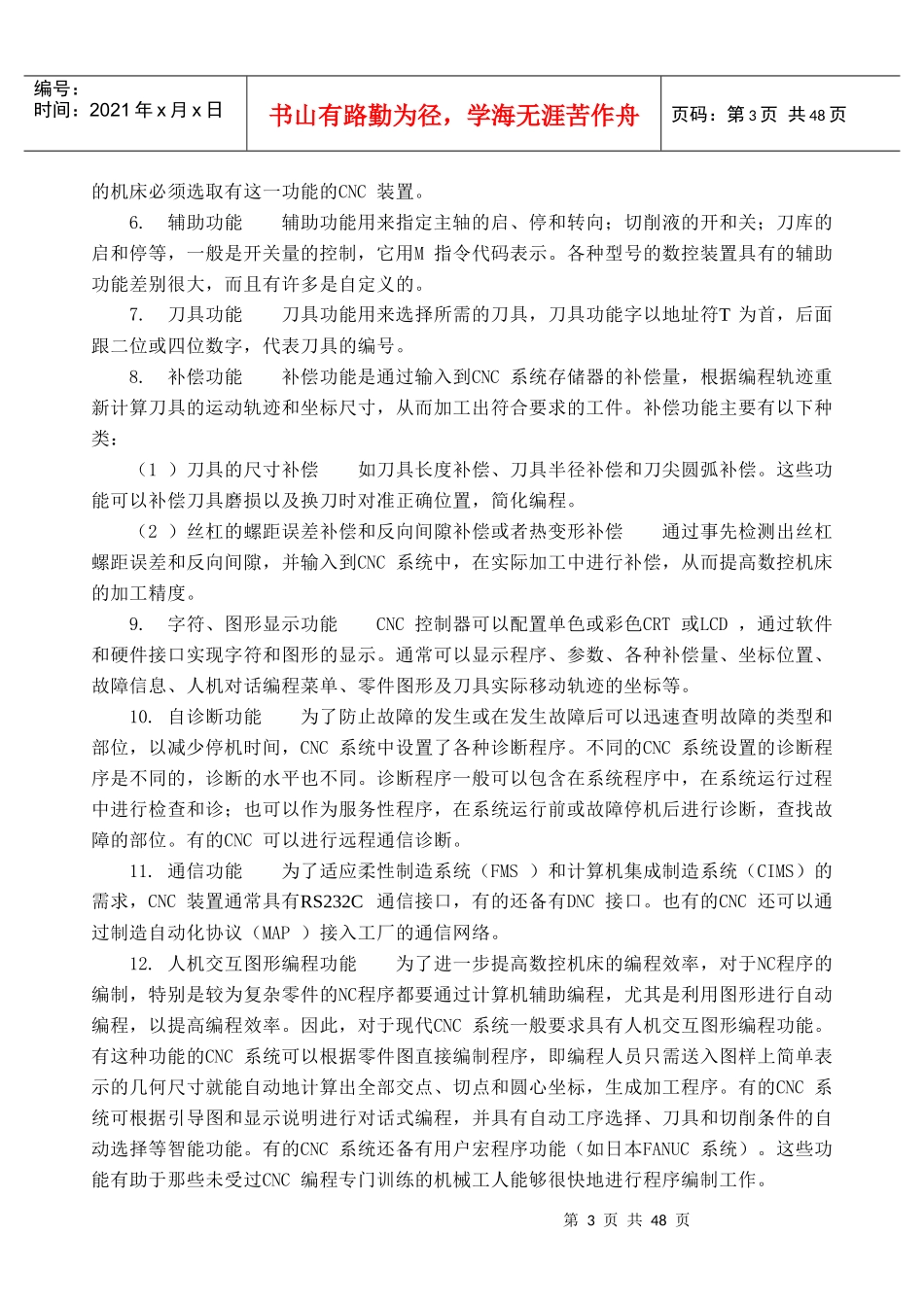

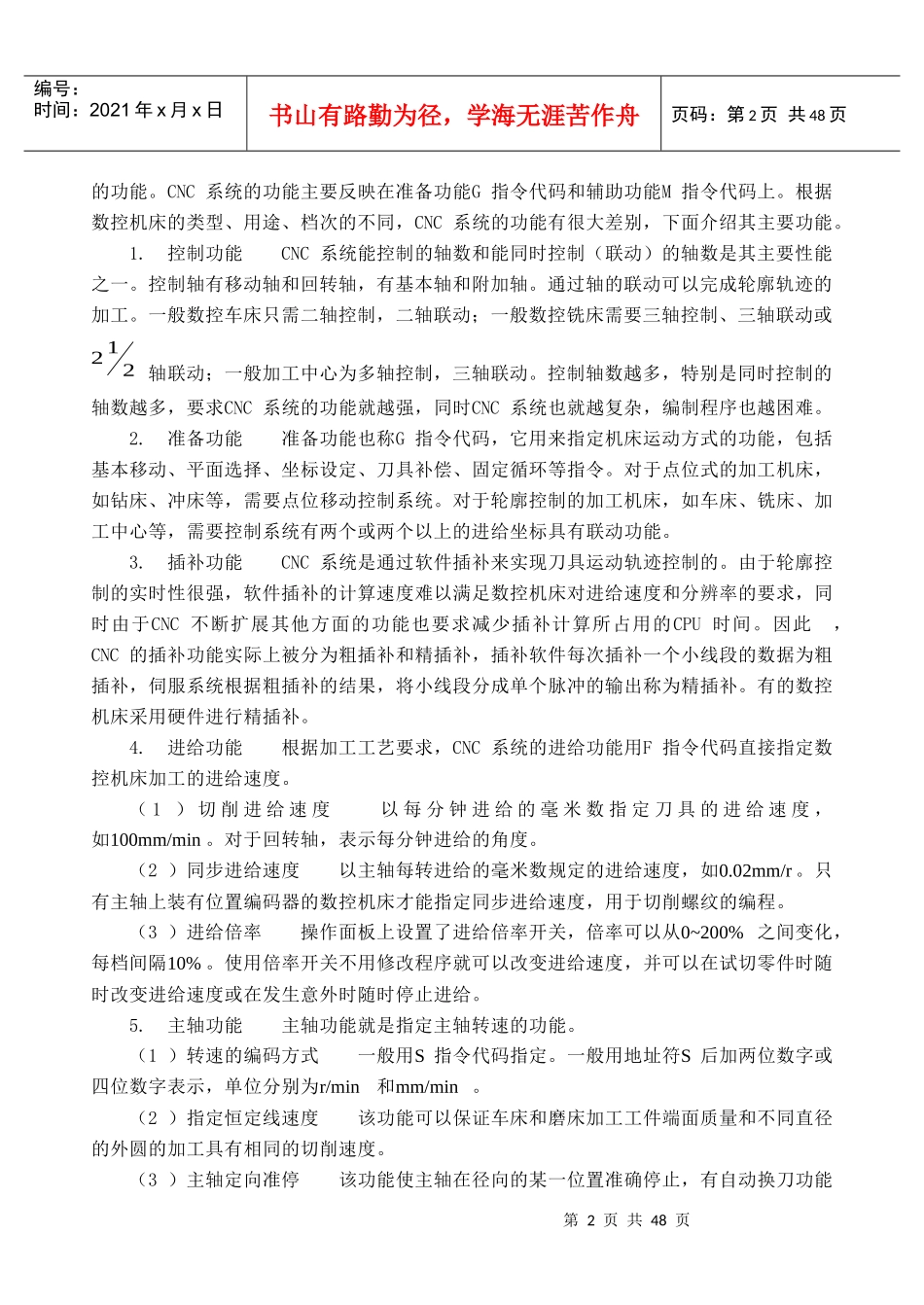

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页数控系统全面概述一、CNC系统的组成CNC系统主要由硬件和软件两大部分组成。其核心是计算机数字控制装置。它通过系统控制软件配合系统硬件，合理地组织、管理数控系统的输入、数据处理、插补和输出信息，控制执行部件，使数控机床按照操作者的要求进行自动加工。CNC系统采用了计算机作为控制部件，通常由常驻在其内部的数控系统软件实现部分或全部数控功能，从而对机床运动进行实时控制。只要改变计算机数控系统的控制软件就能实现一种全新的控制方式。CNC系统有很多种类型，有车床、铣床、加工中心等的CNC系统。但是，各种数控机床的CNC系统一般包括以下几个部分：中央处理单元CPU、存储器（ROM/RAM）、输入输出设备（I/O）、操作面板、显示器和键盘、纸带穿孔机、可编程控制器等。图4-1所示为CNC系统的一般结构框图。图4-1CNC系统的结构框图在图4-1中所示的整个计算机数控系统的结构框图，数控系统主要是指图中的CNC控制器。CNC控制器由计算机硬件、系统软件和相应的I/O接口构成的专用计算机与可编程控制器PLC组成。前者处理机床的轨迹运动的数字控制，后者处理开关量的逻辑控制。三、CNC系统的功能和一般工作过程（一）CNC系统的功能CNC系统由于现在普遍采用了微处理器，通过软件可以实现很多功能。数控系统有多种系列，性能各异。数控系统的功能通常包括基本功能和选择功能。基本功能是数控系统必备的功能，选择功能是供用户根据机床特点和用途进行选择第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页的功能。CNC系统的功能主要反映在准备功能G指令代码和辅助功能M指令代码上。根据数控机床的类型、用途、档次的不同，CNC系统的功能有很大差别，下面介绍其主要功能。1.控制功能CNC系统能控制的轴数和能同时控制（联动）的轴数是其主要性能之一。控制轴有移动轴和回转轴，有基本轴和附加轴。通过轴的联动可以完成轮廓轨迹的加工。一般数控车床只需二轴控制，二轴联动；一般数控铣床需要三轴控制、三轴联动或212轴联动；一般加工中心为多轴控制，三轴联动。控制轴数越多，特别是同时控制的轴数越多，要求CNC系统的功能就越强，同时CNC系统也就越复杂，编制程序也越困难。2.准备功能准备功能也称G指令代码，它用来指定机床运动方式的功能，包括基本移动、平面选择、坐标设定、刀具补偿、固定循环等指令。对于点位式的加工机床，如钻床、冲床等，需要点位移动控制系统。对于轮廓控制的加工机床，如车床、铣床、加工中心等，需要控制系统有两个或两个以上的进给坐标具有联动功能。3.插补功能CNC系统是通过软件插补来实现刀具运动轨迹控制的。由于轮廓控制的实时性很强，软件插补的计算速度难以满足数控机床对进给速度和分辨率的要求，同时由于CNC不断扩展其他方面的功能也要求减少插补计算所占用的CPU时间。因此，CNC的插补功能实际上被分为粗插补和精插补，插补软件每次插补一个小线段的数据为粗插补，伺服系统根据粗插补的结果，将小线段分成单个脉冲的输出称为精插补。有的数控机床采用硬件进行精插补。4.进给功能根据加工工艺要求，CNC系统的进给功能用F指令代码直接指定数控机床加工的进给速度。（1）切削进给速度以每分钟进给的毫米数指定刀具的进给速度，如100mm/min。对于回转轴，表示每分钟进给的角度。（2）同步进给速度以主轴每转进给的毫米数规定的进给速度，如0.02mm/r。只有主轴上装有位置编码器的数控机床才能指定同步进给速度，用于切削螺纹的编程。（3）进给倍率操作面板上设置了进给倍率开关，倍率可以从0~200%之间变化，每档间隔10%。使用倍率开关不用修改程序就可以改变进给速度，并可以在试切零件时随时改变进给速度或在发生意外时随时停止进给。5.主轴功能主轴功能就是指定主轴转速的功能。（1）转速的编码方式一般用S指令代码指定。一般用地址符S后加两位数字或四位数字表示，单位分别为r/min和mm/min。（2）指定恒定线速度该功能可以保证车床和磨床加工工件端面质量和不同直径的外圆的加工具有相同的切削速度。（3）主...
