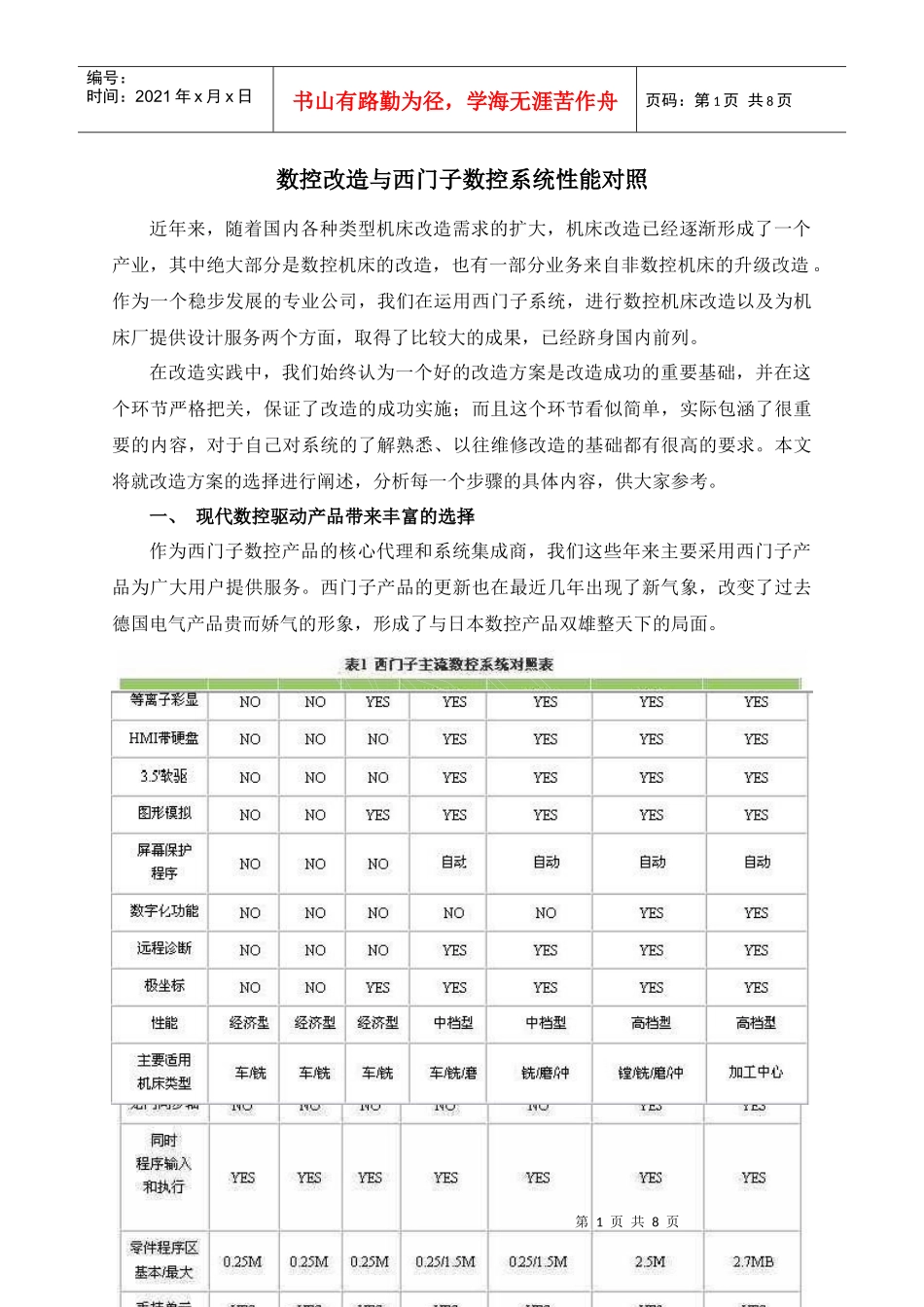

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页数控改造与西门子数控系统性能对照近年来，随着国内各种类型机床改造需求的扩大，机床改造已经逐渐形成了一个产业，其中绝大部分是数控机床的改造，也有一部分业务来自非数控机床的升级改造。作为一个稳步发展的专业公司，我们在运用西门子系统，进行数控机床改造以及为机床厂提供设计服务两个方面，取得了比较大的成果，已经跻身国内前列。在改造实践中，我们始终认为一个好的改造方案是改造成功的重要基础，并在这个环节严格把关，保证了改造的成功实施；而且这个环节看似简单，实际包涵了很重要的内容，对于自己对系统的了解熟悉、以往维修改造的基础都有很高的要求。本文将就改造方案的选择进行阐述，分析每一个步骤的具体内容，供大家参考。一、现代数控驱动产品带来丰富的选择作为西门子数控产品的核心代理和系统集成商，我们这些年来主要采用西门子产品为广大用户提供服务。西门子产品的更新也在最近几年出现了新气象，改变了过去德国电气产品贵而娇气的形象，形成了与日本数控产品双雄整天下的局面。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页下面逐一加以剖析1、SINUMERIK802S/C系统：802S和802C系统标准配置包具备了所有的必要组成单元:NC,PLC,操作面板,机床控制面板,输入/输出单元及系统软件.操作编程极其简便、免维护、性能价格比高，是专门为低端CNC机床市场而开发的经济型CNC控制系统。在中国的销售非常成功。802S/C两个系统具有同样的显示器，操作面板，数控功能，PLC编程方法等，所不同的只是SINUMERIK802S带有步进驱动系统，控制步进电机，可带3个步进驱动轴及一个+/-10V模拟伺服主轴；SINUMERIK802C带有伺服驱动系统,它采用传统的模拟伺服+/-10V接口,最多可带3个伺服驱动轴及一个伺服主轴。最新推出的802Se/Ce,更是将CPU、输入输出点、控制接口等所有部件集成在面板背后，一体化的设计使得使用维护更为方便。因此802S和802C系统非常适合于普通机床、数显机床的数控化改造以及低档数控机床的数控配套和改造。我们曾经应用的场合有数控车床、数控镗铣床、数控磨床、枪钻机床、专机等。其中SINUMERIK802C在车/铣加工应用技术上具有优势，配的是新型的西门子SIMODRIVE611U，这种系统甚至可以连接3个坐标轴的光栅尺，形成闭环控制，所以我们也曾把它应用在座标镗床、坐标磨床，性能价格比很高2、SINUMERIK802D系统：西门子公司在新世纪推出了802D数控系统。该系统属于中低档系统，其特点是：全数字驱动，中文系统，结构简单(通过Profibus连接系统面板，I/O模块和伺服驱动系统。)调试简单(通过PCMCIA卡批量调试)。具有免维护性能的SINUMERIK802D核心部件-控制面板单元（PCU）具有CNC、PLC、人机界面和通讯等功能，集成的PC硬件可使用户非常容易地将控制系统安装在机床上。SINUMERIK802D可控制4个数字进给轴和1个主轴。主轴完全通过PCU控制，既有数字接口，也可通过模拟接口控制。使用Profibus总线可非常简洁地将伺服和I/O模块等系统各部件直接相连。模块化的驱动装置SIMODRIVE611UE可以根据数控车床或数控铣床的需要配置各种驱动和电机，强大的Windows工具可非常轻松地设置驱动参数，位置测量可用电机端编码器，也可以选用光栅尺，SINUMERIK802D具第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页有功能强大的PLC-SIMATICS7-200，其编程工具可运行在任何PC机上，其诊断功能也非常完善。梯形图编程和经典的PLC程序举例可非常方便地应用于机床控制。SINUMERIK802D系统虽属于低档系统但是基本上已经是标准的数控系统，最适合于数控车床、铣床、磨床和带小型刀库的数控加工中心的配套及改造。3、SINUMERIK840D/810D/840Di系统具有以下特点：①840D/810D是几乎同时推出的，具有非常高的系统一致性，②显示/操作面板，机床操作面板③STEP7-300PLC输入/输出模块，PLC编程语言④数控系统操作，工件程序编程，参数设定，诊断等⑤伺服驱动的许多部件由于以上的特点，该系列产品在许多企业应用...
