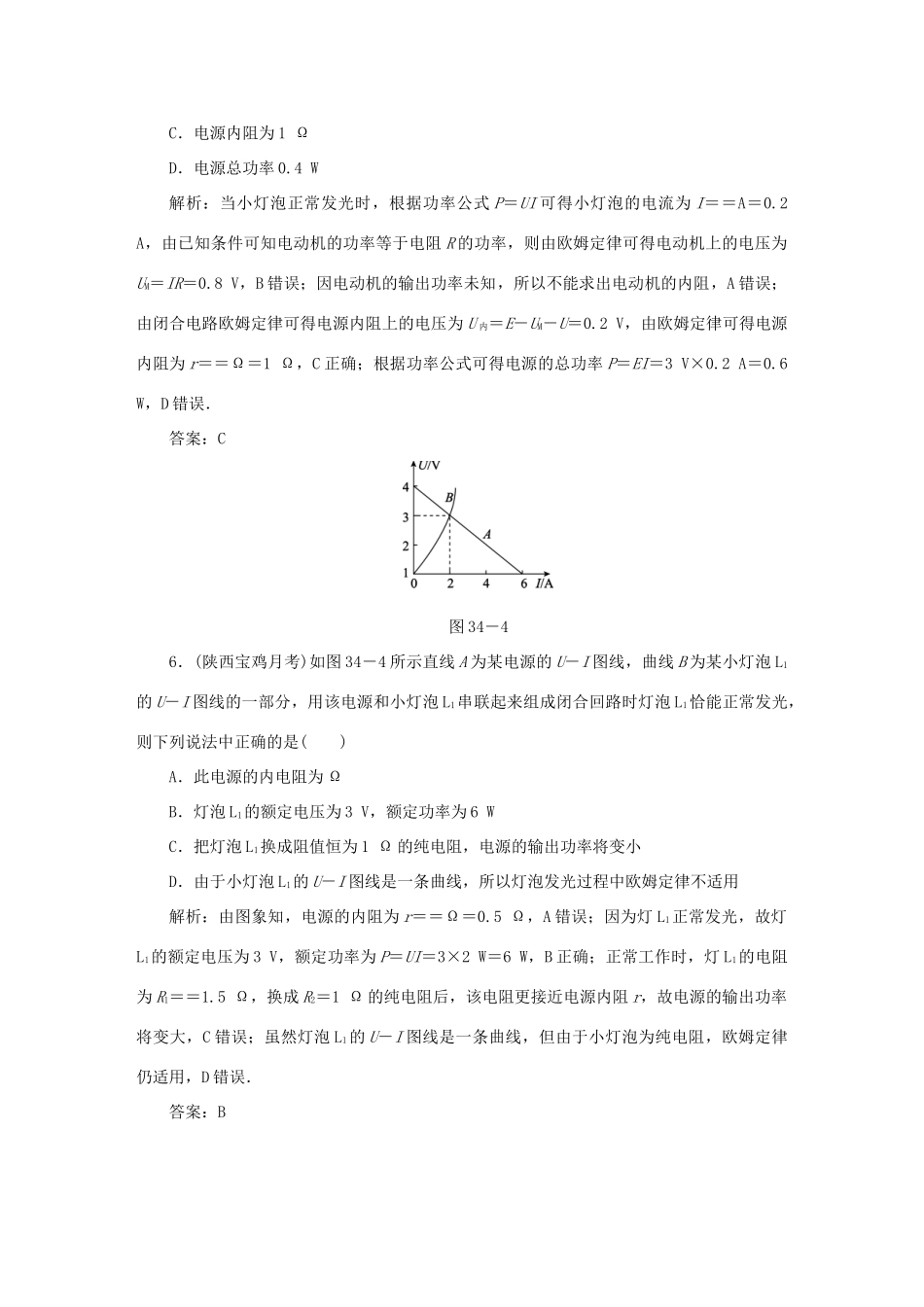

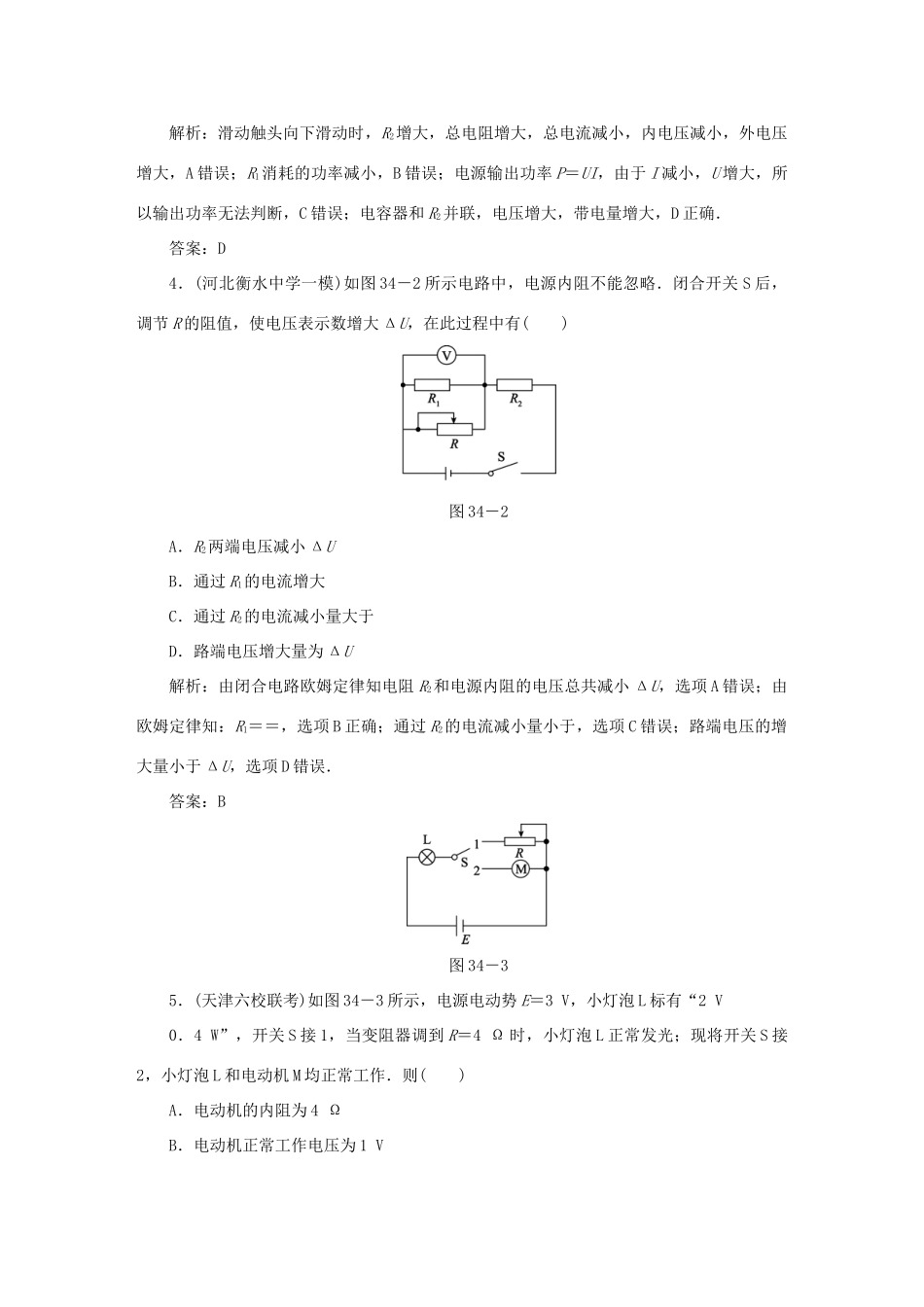

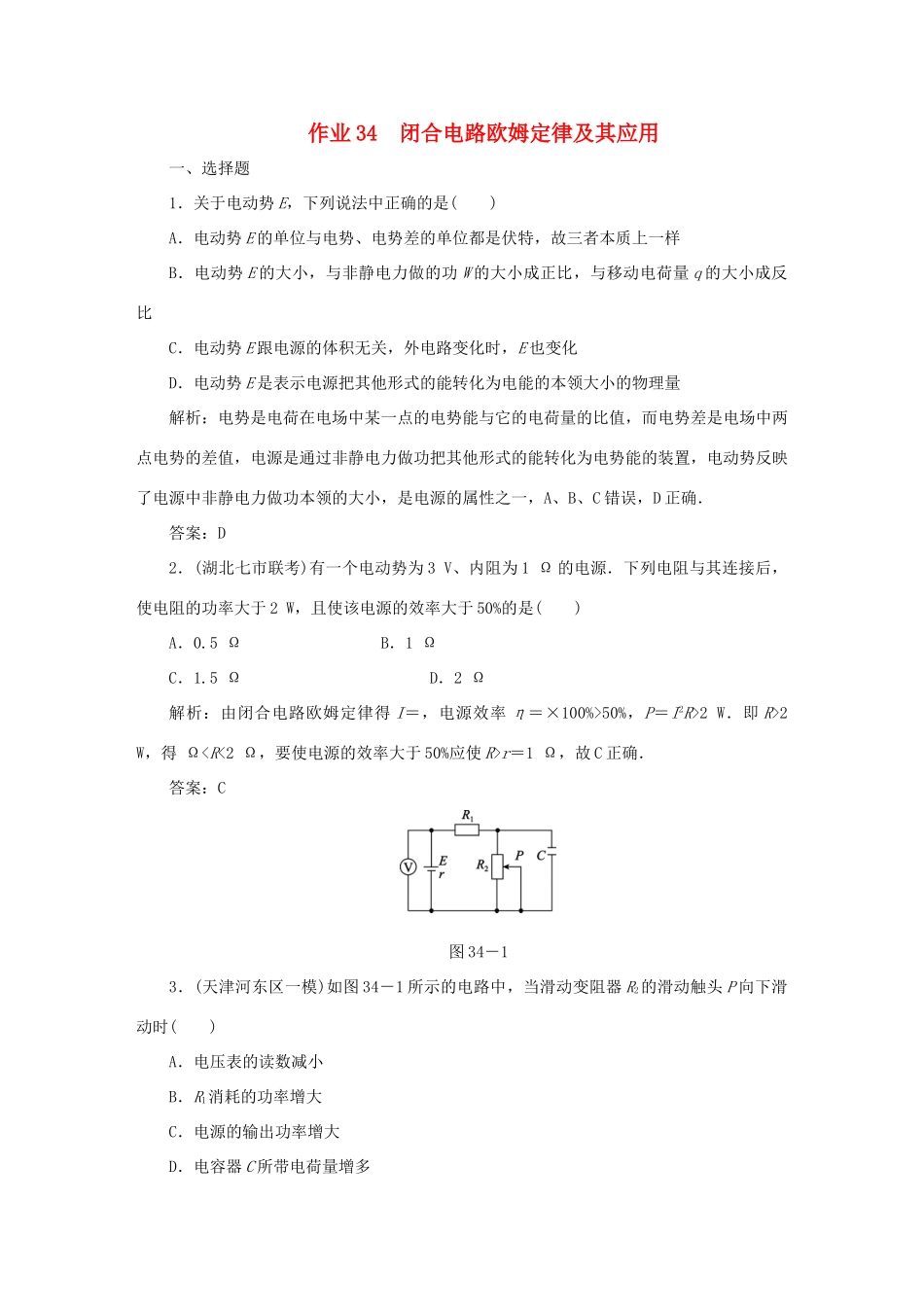

作业34闭合电路欧姆定律及其应用一、选择题1．关于电动势E，下列说法中正确的是()A．电动势E的单位与电势、电势差的单位都是伏特，故三者本质上一样B．电动势E的大小，与非静电力做的功W的大小成正比，与移动电荷量q的大小成反比C．电动势E跟电源的体积无关，外电路变化时，E也变化D．电动势E是表示电源把其他形式的能转化为电能的本领大小的物理量解析：电势是电荷在电场中某一点的电势能与它的电荷量的比值，而电势差是电场中两点电势的差值，电源是通过非静电力做功把其他形式的能转化为电势能的装置，电动势反映了电源中非静电力做功本领的大小，是电源的属性之一，A、B、C错误，D正确．答案：D2．(湖北七市联考)有一个电动势为3V、内阻为1Ω的电源．下列电阻与其连接后，使电阻的功率大于2W，且使该电源的效率大于50%的是()A．0.5ΩB．1ΩC．1.5ΩD．2Ω解析：由闭合电路欧姆定律得I＝，电源效率η＝×100%>50%，P＝I2R>2W．即R>2W，得Ωr＝1Ω，故C正确．答案：C图34－13．(天津河东区一模)如图34－1所示的电路中，当滑动变阻器R2的滑动触头P向下滑动时()A．电压表的读数减小B．R1消耗的功率增大C．电源的输出功率增大D．电容器C所带电荷量增多解析：滑动触头向下滑动时，R2增大，总电阻增大，总电流减小，内电压减小，外电压增大，A错误；R1消耗的功率减小，B错误；电源输出功率P＝UI，由于I减小，U增大，所以输出功率无法判断，C错误；电容器和R2并联，电压增大，带电量增大，D正确．答案：D4．(河北衡水中学一模)如图34－2所示电路中，电源内阻不能忽略．闭合开关S后，调节R的阻值，使电压表示数增大ΔU，在此过程中有()图34－2A．R2两端电压减小ΔUB．通过R1的电流增大C．通过R2的电流减小量大于D．路端电压增大量为ΔU解析：由闭合电路欧姆定律知电阻R2和电源内阻的电压总共减小ΔU，选项A错误；由欧姆定律知：R1＝＝，选项B正确；通过R2的电流减小量小于，选项C错误；路端电压的增大量小于ΔU，选项D错误．答案：B图34－35．(天津六校联考)如图34－3所示，电源电动势E＝3V，小灯泡L标有“2V0．4W”，开关S接1，当变阻器调到R＝4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作．则()A．电动机的内阻为4ΩB．电动机正常工作电压为1VC．电源内阻为1ΩD．电源总功率0.4W解析：当小灯泡正常发光时，根据功率公式P＝UI可得小灯泡的电流为I＝＝A＝0.2A，由已知条件可知电动机的功率等于电阻R的功率，则由欧姆定律可得电动机上的电压为UM＝IR＝0.8V，B错误；因电动机的输出功率未知，所以不能求出电动机的内阻，A错误；由闭合电路欧姆定律可得电源内阻上的电压为U内＝E－UM－U＝0.2V，由欧姆定律可得电源内阻为r＝＝Ω＝1Ω，C正确；根据功率公式可得电源的总功率P＝EI＝3V×0.2A＝0.6W，D错误．答案：C图34－46．(陕西宝鸡月考)如图34－4所示直线A为某电源的U－I图线，曲线B为某小灯泡L1的U－I图线的一部分，用该电源和小灯泡L1串联起来组成闭合回路时灯泡L1恰能正常发光，则下列说法中正确的是()A．此电源的内电阻为ΩB．灯泡L1的额定电压为3V，额定功率为6WC．把灯泡L1换成阻值恒为1Ω的纯电阻，电源的输出功率将变小D．由于小灯泡L1的U－I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用解析：由图象知，电源的内阻为r＝＝Ω＝0.5Ω，A错误；因为灯L1正常发光，故灯L1的额定电压为3V，额定功率为P＝UI＝3×2W＝6W，B正确；正常工作时，灯L1的电阻为R1＝＝1.5Ω，换成R2＝1Ω的纯电阻后，该电阻更接近电源内阻r，故电源的输出功率将变大，C错误；虽然灯泡L1的U－I图线是一条曲线，但由于小灯泡为纯电阻，欧姆定律仍适用，D错误．答案：B图34－57．(多选)如图34－5所示，直线A、B分别为电源a、b的路端电压与电流的关系图象，设两个电源的内阻分别为ra和rb，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为Ia和Ib，则()A．ra>rbB．Ia>IbC．R0接到a电源上，电源的输出功率较大，但电源的效率较低D．R0按到b电源上，电源的输出功率较小，电源的效率也较低图34－6解析：由题图可知，图象A斜率的绝对值大于...
