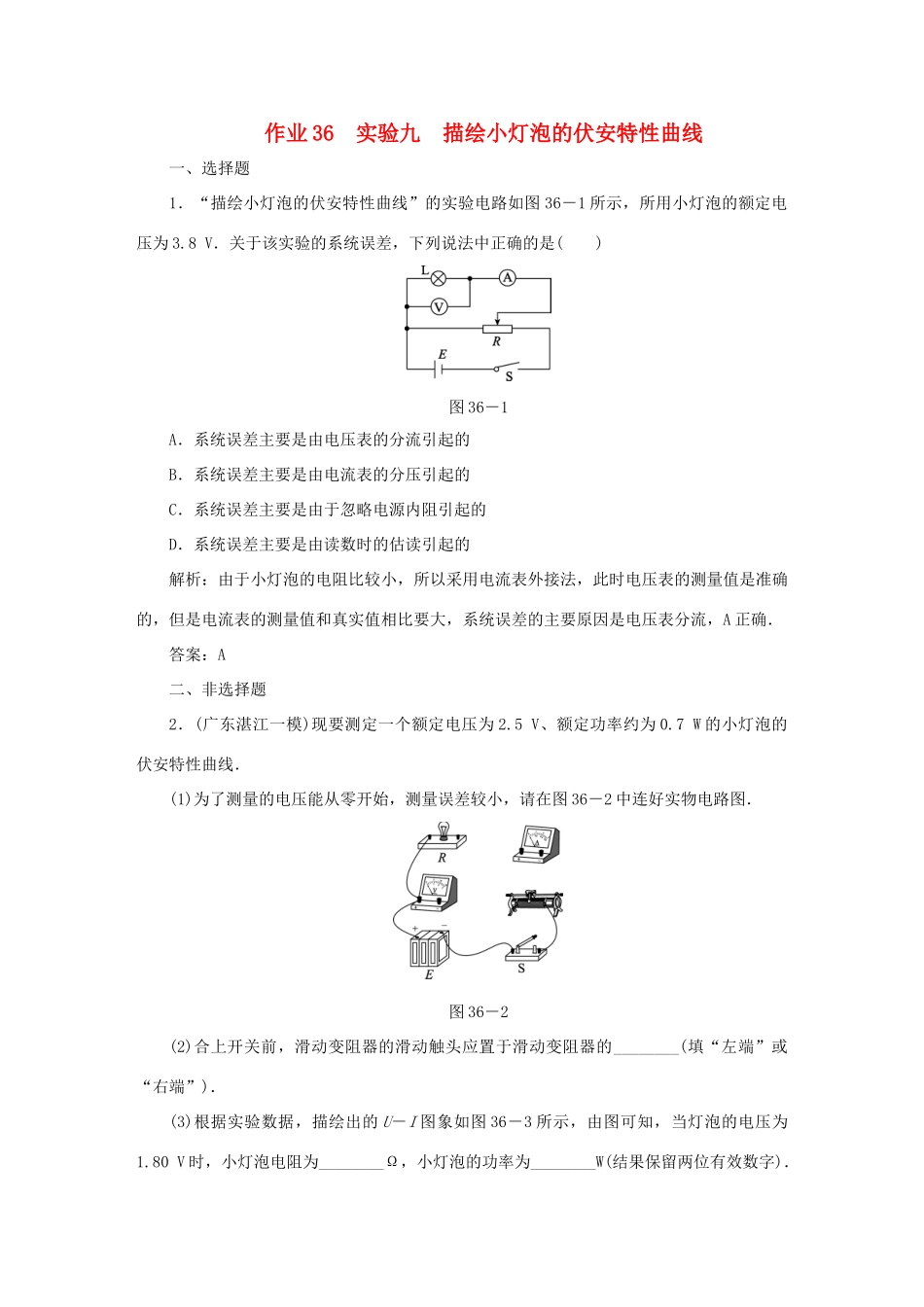

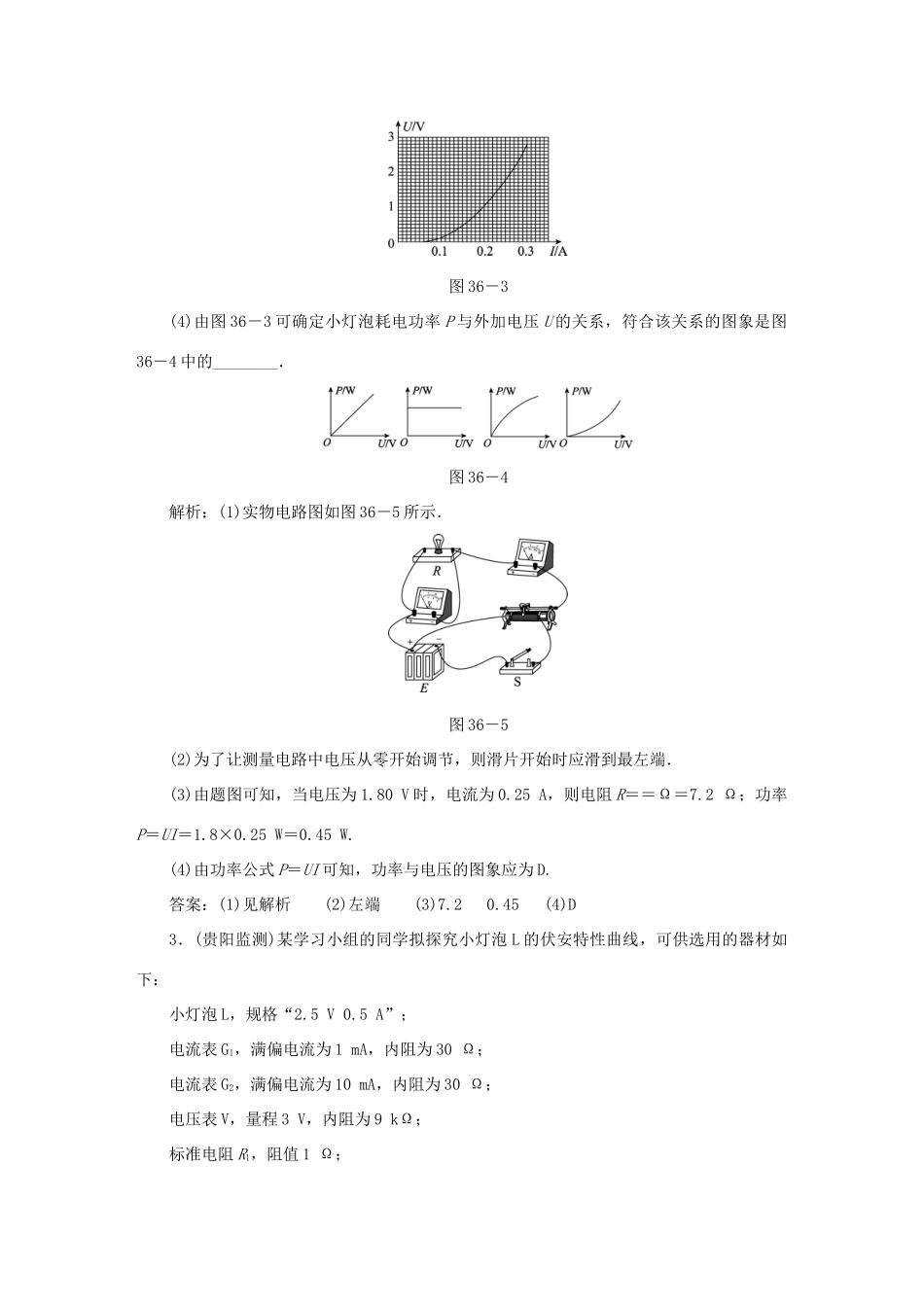

作业36实验九描绘小灯泡的伏安特性曲线一、选择题1．“描绘小灯泡的伏安特性曲线”的实验电路如图36－1所示，所用小灯泡的额定电压为3.8V．关于该实验的系统误差，下列说法中正确的是()图36－1A．系统误差主要是由电压表的分流引起的B．系统误差主要是由电流表的分压引起的C．系统误差主要是由于忽略电源内阻引起的D．系统误差主要是由读数时的估读引起的解析：由于小灯泡的电阻比较小，所以采用电流表外接法，此时电压表的测量值是准确的，但是电流表的测量值和真实值相比要大，系统误差的主要原因是电压表分流，A正确．答案：A二、非选择题2．(广东湛江一模)现要测定一个额定电压为2.5V、额定功率约为0.7W的小灯泡的伏安特性曲线．(1)为了测量的电压能从零开始，测量误差较小，请在图36－2中连好实物电路图．图36－2(2)合上开关前，滑动变阻器的滑动触头应置于滑动变阻器的________(填“左端”或“右端”)．(3)根据实验数据，描绘出的U－I图象如图36－3所示，由图可知，当灯泡的电压为1.80V时，小灯泡电阻为________Ω，小灯泡的功率为________W(结果保留两位有效数字)．图36－3(4)由图36－3可确定小灯泡耗电功率P与外加电压U的关系，符合该关系的图象是图36－4中的________．图36－4解析：(1)实物电路图如图36－5所示．图36－5(2)为了让测量电路中电压从零开始调节，则滑片开始时应滑到最左端．(3)由题图可知，当电压为1.80V时，电流为0.25A，则电阻R＝＝Ω＝7.2Ω；功率P＝UI＝1.8×0.25W＝0.45W.(4)由功率公式P＝UI可知，功率与电压的图象应为D.答案：(1)见解析(2)左端(3)7.20.45(4)D3．(贵阳监测)某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下：小灯泡L，规格“2.5V0.5A”；电流表G1，满偏电流为1mA，内阻为30Ω；电流表G2，满偏电流为10mA，内阻为30Ω；电压表V，量程3V，内阻为9kΩ；标准电阻R1，阻值1Ω；标准电阻R2，阻值0.05Ω；滑动变阻器R，阻值范围为0～10Ω；学生电源E，电动势6V，内阻不计；开关S及导线若干．学习小组认为要想准确地描绘出小灯泡L完整的伏安特性曲线，需要重新改装电流表并设计电路．(1)电流表应该选________，标准电阻应该选________．(2)在虚线框中画出实验电路图，并在图上标明所选器材代号．解析：绘制小灯泡的伏安特性曲线，需要测量小灯泡的电压和电流，电压表量程3V可以满足实验要求，电流表量程过小，需要并联小电阻以扩大量程．根据并联分流规律可知，电流表G1与标准电阻R2并联，可将量程扩大到0.6A，满足实验需要．由于电流表和电压表内阻均已知，采用电流表内接或外接均可．答案：(1)G1R2(2)如图36－6所示图36－64．(江西上饶中学一模)在“描绘小灯泡的伏安特性曲线”的实验中，除标有“6V、1.5W”的小灯泡、导线和开关外，还有：A．直流电源6V(内阻不计)；B．直流电流表0～3A(内阻0.1Ω以下)；C．直流电流表0～300mA(内阻约为5Ω)；D．直流电压表0～15V(内阻约为15kΩ)；E．滑动变阻器“10Ω2A”；F．滑动变阻器“1kΩ0.5A”．实验要求小灯泡两端的电压从零开始变化并能多测几次．图36－7(1)实验中电流表应选用________，滑动变阻器应选用________．(均用序号表示)(2)试按要求在虚线方框甲中画出电路图．(3)根据电路图将图36－7乙中所示器材连成实验电路．解析：(1)小灯泡的额定电流为0.25A，估算其电阻为24Ω，故为精确测量，电流表选C；为方便调节，滑动变阻器选E.(2)小灯泡内阻较小，故电流表采用外接法，滑动变阻器电阻相对灯泡较小，小灯泡两端的电压又要从零开始调节，故滑动变阻器选用分压式接法．(3)实物图连接可以根据分压式接法先把滑动变阻器下面两个接线柱直接连在电源和开关两端，再考虑小灯泡和电流表串联的一端接在滑动变阻器的上接线柱上，另一端接在开关离电源远的那个接线柱上，最后连接电压表．(要注意电流进出电表必须正进负出)答案：(1)CE(2)如图36－8所示图36－8(3)如图36－9所示图36－95．小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验来描绘小灯泡的伏安特性曲线．实验可供选择的器材有：A．小灯泡(2.5V，1.2W)；B．电流表(量程0～0.6A，内阻r＝1Ω)；C．电压表(...
