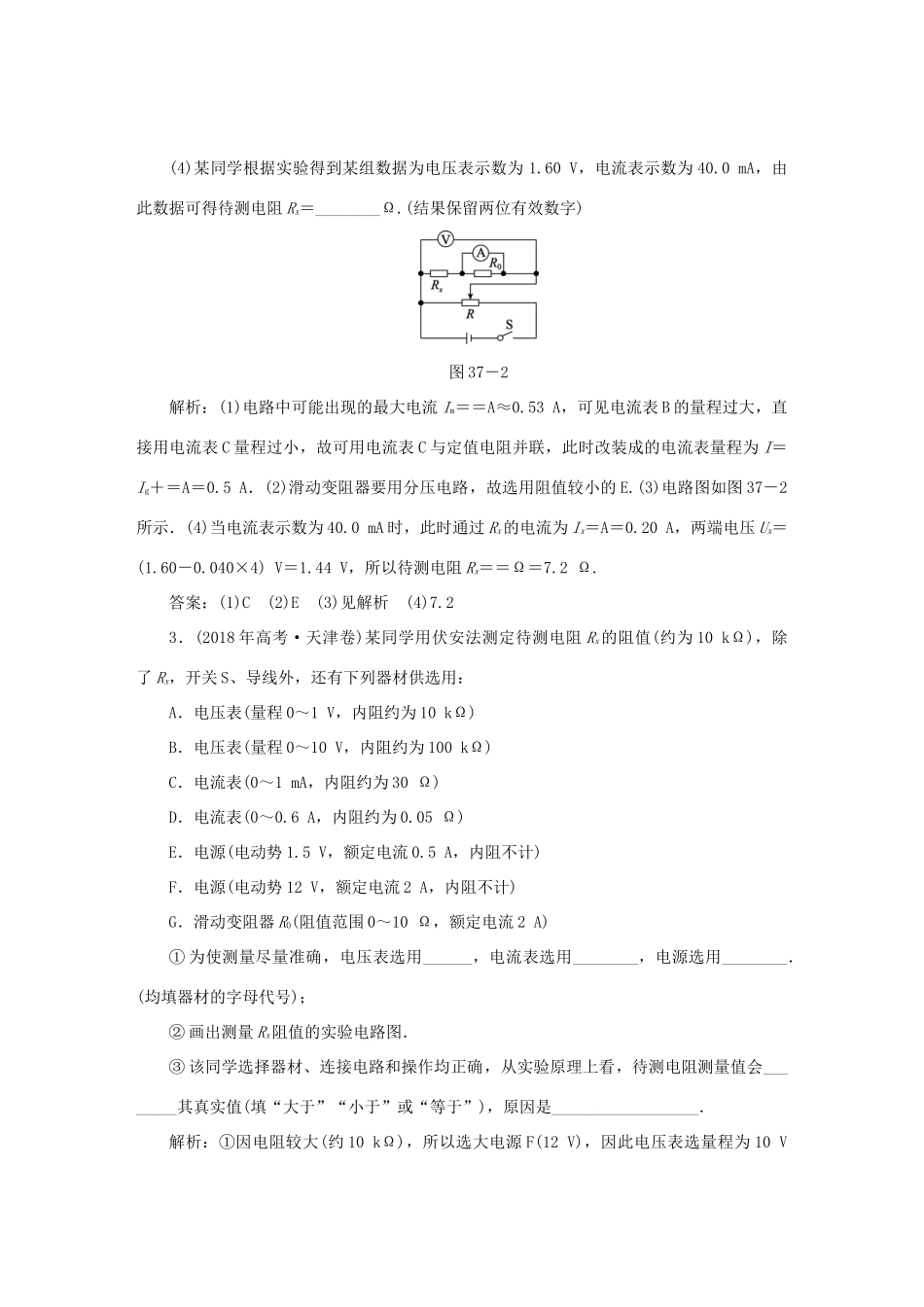

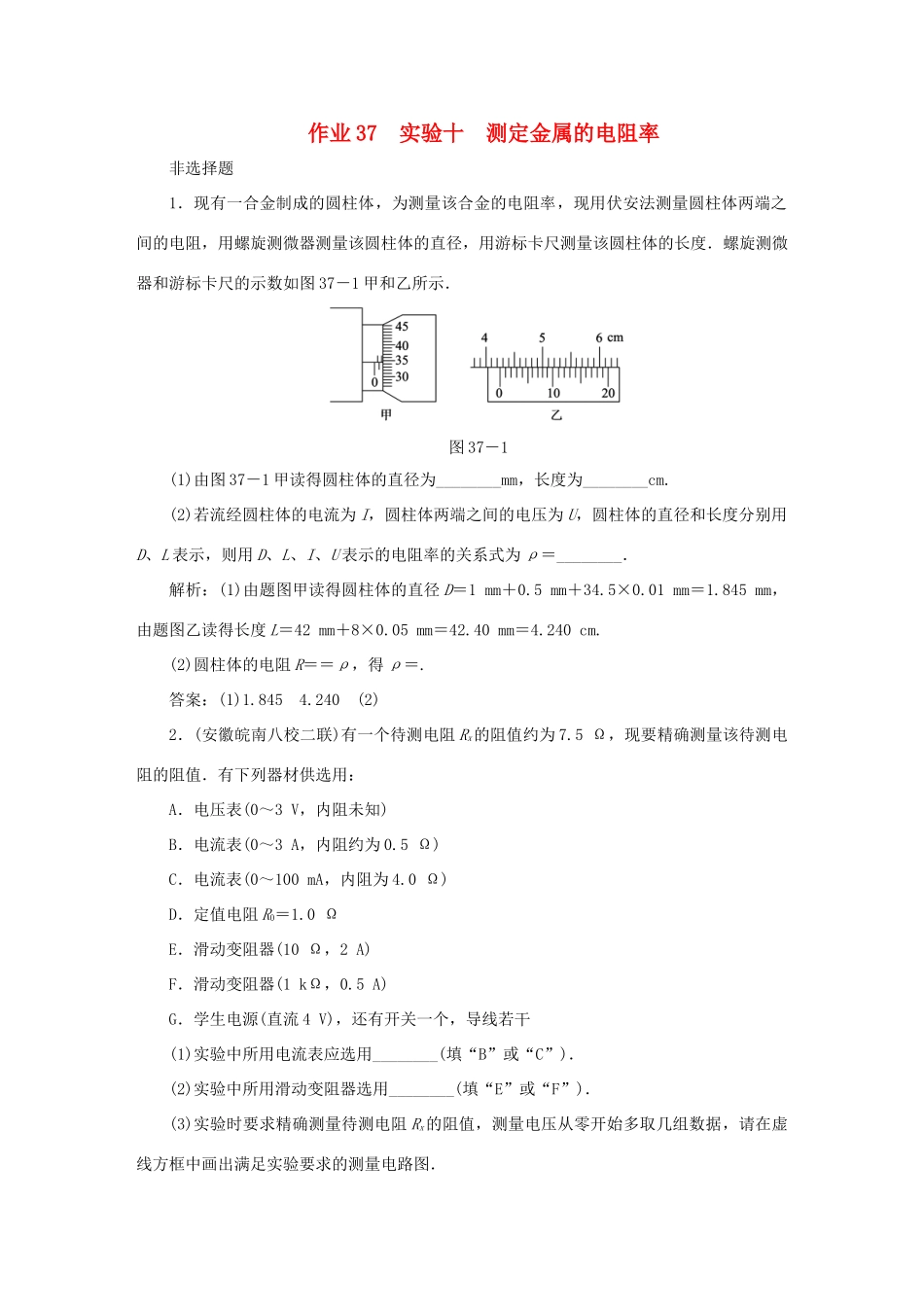

作业37实验十测定金属的电阻率非选择题1．现有一合金制成的圆柱体，为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图37－1甲和乙所示．图37－1(1)由图37－1甲读得圆柱体的直径为________mm，长度为________cm.(2)若流经圆柱体的电流为I，圆柱体两端之间的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示的电阻率的关系式为ρ＝________．解析：(1)由题图甲读得圆柱体的直径D＝1mm＋0.5mm＋34.5×0.01mm＝1.845mm，由题图乙读得长度L＝42mm＋8×0.05mm＝42.40mm＝4.240cm.(2)圆柱体的电阻R＝＝ρ，得ρ＝.答案：(1)1.8454.240(2)2．(安徽皖南八校二联)有一个待测电阻Rx的阻值约为7.5Ω，现要精确测量该待测电阻的阻值．有下列器材供选用：A．电压表(0～3V，内阻未知)B．电流表(0～3A，内阻约为0.5Ω)C．电流表(0～100mA，内阻为4.0Ω)D．定值电阻R0＝1.0ΩE．滑动变阻器(10Ω，2A)F．滑动变阻器(1kΩ，0.5A)G．学生电源(直流4V)，还有开关一个，导线若干(1)实验中所用电流表应选用________(填“B”或“C”)．(2)实验中所用滑动变阻器选用________(填“E”或“F”)．(3)实验时要求精确测量待测电阻Rx的阻值，测量电压从零开始多取几组数据，请在虚线方框中画出满足实验要求的测量电路图．(4)某同学根据实验得到某组数据为电压表示数为1.60V，电流表示数为40.0mA，由此数据可得待测电阻Rx＝________Ω.(结果保留两位有效数字)图37－2解析：(1)电路中可能出现的最大电流Im＝＝A≈0.53A，可见电流表B的量程过大，直接用电流表C量程过小，故可用电流表C与定值电阻并联，此时改装成的电流表量程为I＝Ig＋＝A＝0.5A．(2)滑动变阻器要用分压电路，故选用阻值较小的E.(3)电路图如图37－2所示．(4)当电流表示数为40.0mA时，此时通过Rx的电流为Ix＝A＝0.20A，两端电压Ux＝(1.60－0.040×4)V＝1.44V，所以待测电阻Rx＝＝Ω＝7.2Ω.答案：(1)C(2)E(3)见解析(4)7.23．(2018年高考·天津卷)某同学用伏安法测定待测电阻Rx的阻值(约为10kΩ)，除了Rx，开关S、导线外，还有下列器材供选用：A．电压表(量程0～1V，内阻约为10kΩ)B．电压表(量程0～10V，内阻约为100kΩ)C．电流表(0～1mA，内阻约为30Ω)D．电流表(0～0.6A，内阻约为0.05Ω)E．电源(电动势1.5V，额定电流0.5A，内阻不计)F．电源(电动势12V，额定电流2A，内阻不计)G．滑动变阻器R0(阻值范围0～10Ω，额定电流2A)①为使测量尽量准确，电压表选用______，电流表选用________，电源选用________．(均填器材的字母代号)；②画出测量Rx阻值的实验电路图．③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会________其真实值(填“大于”“小于”或“等于”)，原因是__________________．解析：①因电阻较大(约10kΩ)，所以选大电源F(12V)，因此电压表选量程为10V的B，通过电阻Rx的电流小，所以选C(1mA)；②电路采用分压式接法，电流表内接、图见图37－3因电流表的分压，所以使测量值偏大．答案：(3)①BCF②图37－3③大于电压表的读数大于待测电阻两端实际电压(其他正确表述也可)4．某同学要把一个量程为200μA的直流电流计Ⓖ改装为量程为4V的直流电压表．(1)他按如图37－4所示电路，用半偏法测定电流计Ⓖ的内电阻rg，其中电阻R0约为1kΩ.为使rg的测量值尽量准确，在以下器材中，电源E应选用__________，电阻R1应选用________，电阻R2应选用________．(填器材前的字母)图37－4A．电源(电动势为1.5V)B．电源(电动势为6V)C．电阻箱(0～999.9Ω)D．滑动变阻器(0～500Ω)E．电位器(一种可变电阻，与滑动变阻器相当)(0～5.1kΩ)F．电位器(0～51kΩ)(2)该同学在开关断开的情况下，检查电路连接无误后，将R2的阻值调至最大．后续的实验操作步骤依次是：________，________，________，________，最后记录R1的阻值并整理好器材．(请按合理的实验顺序，填下列步骤前的字母)a．闭合S1b．闭合S2c．调节R2的阻值，使电流计指针偏转到满刻度d．调节R2的阻值，使电流计指针偏转到满刻度的一半e．调节R1的阻...
