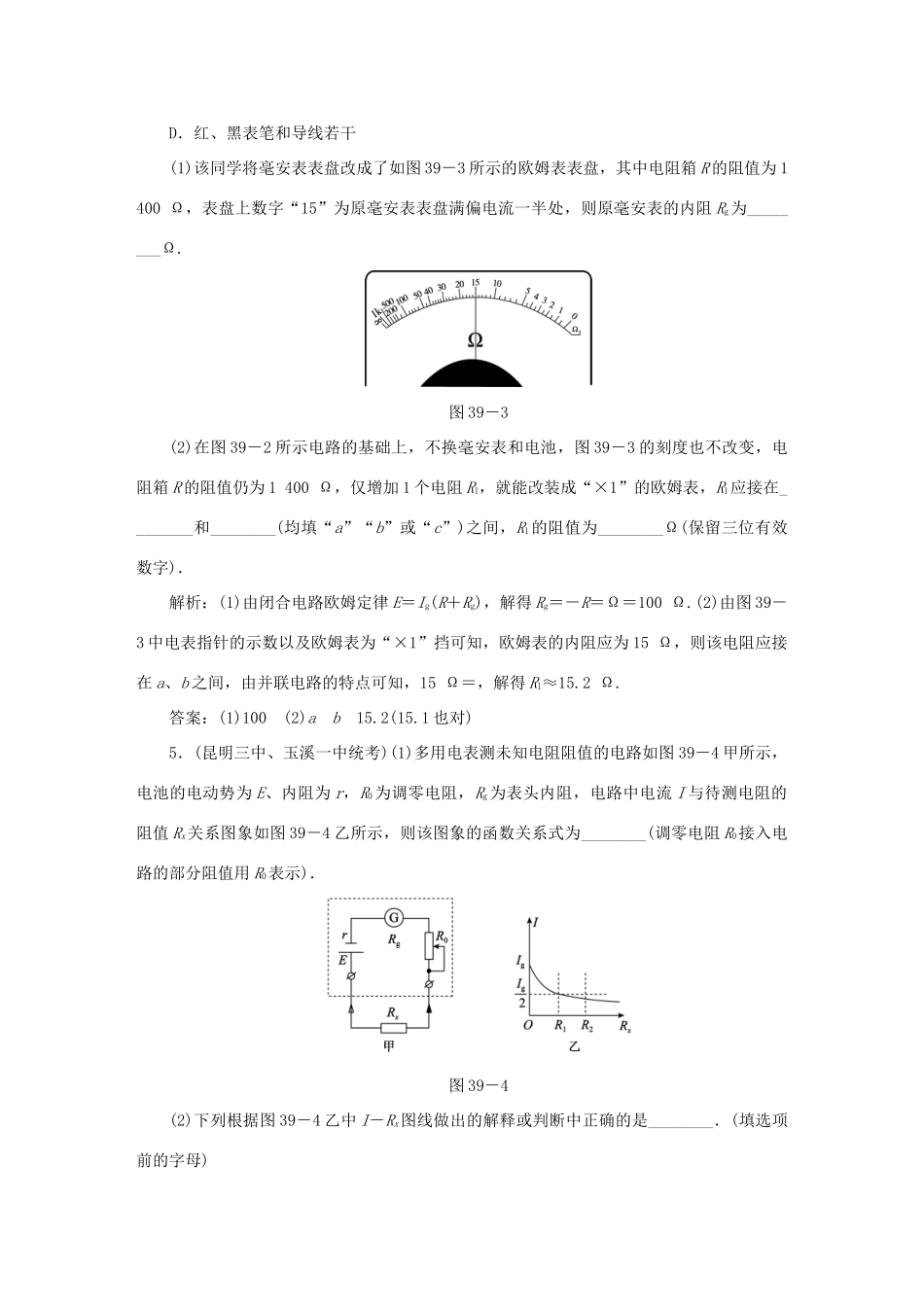

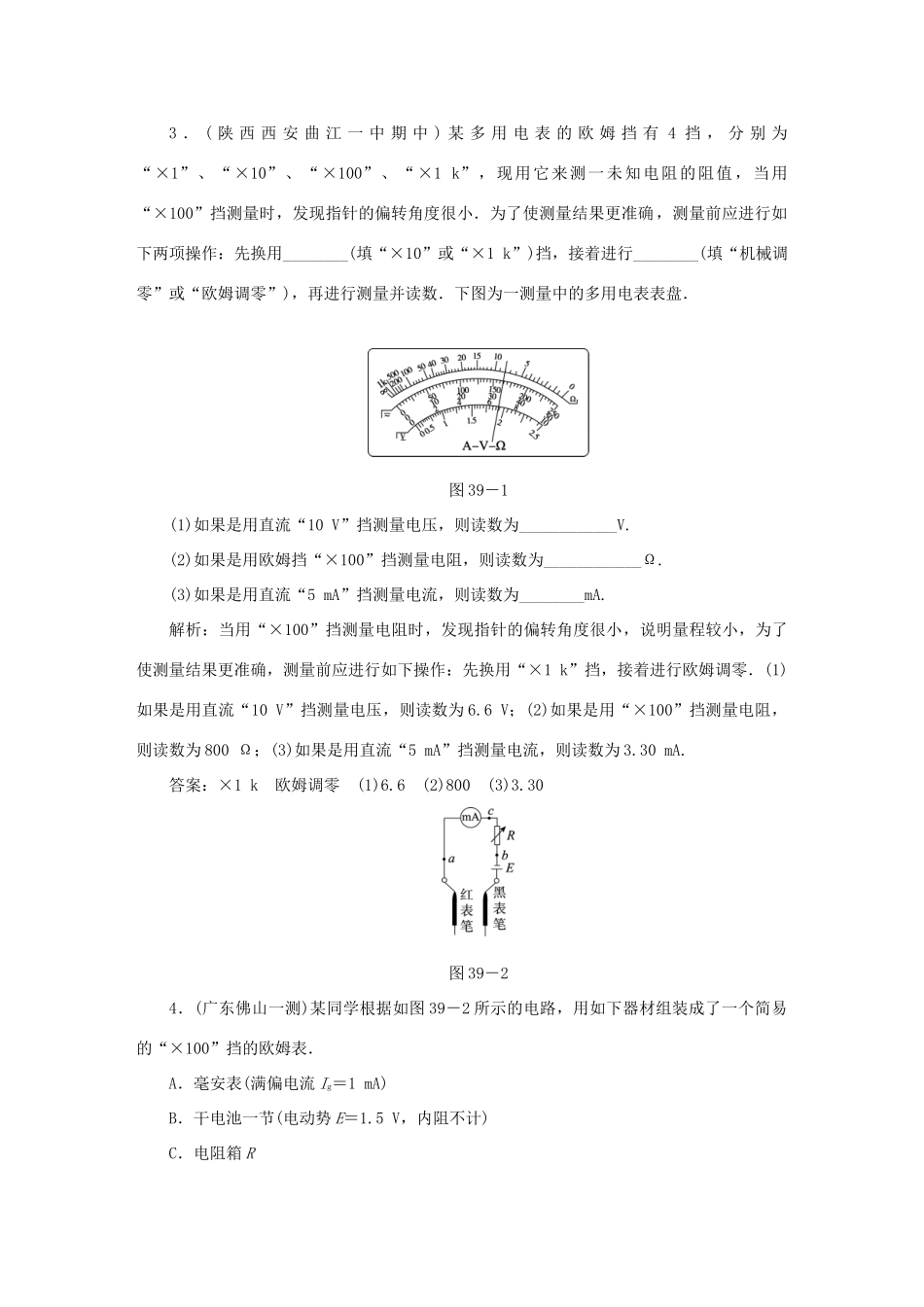

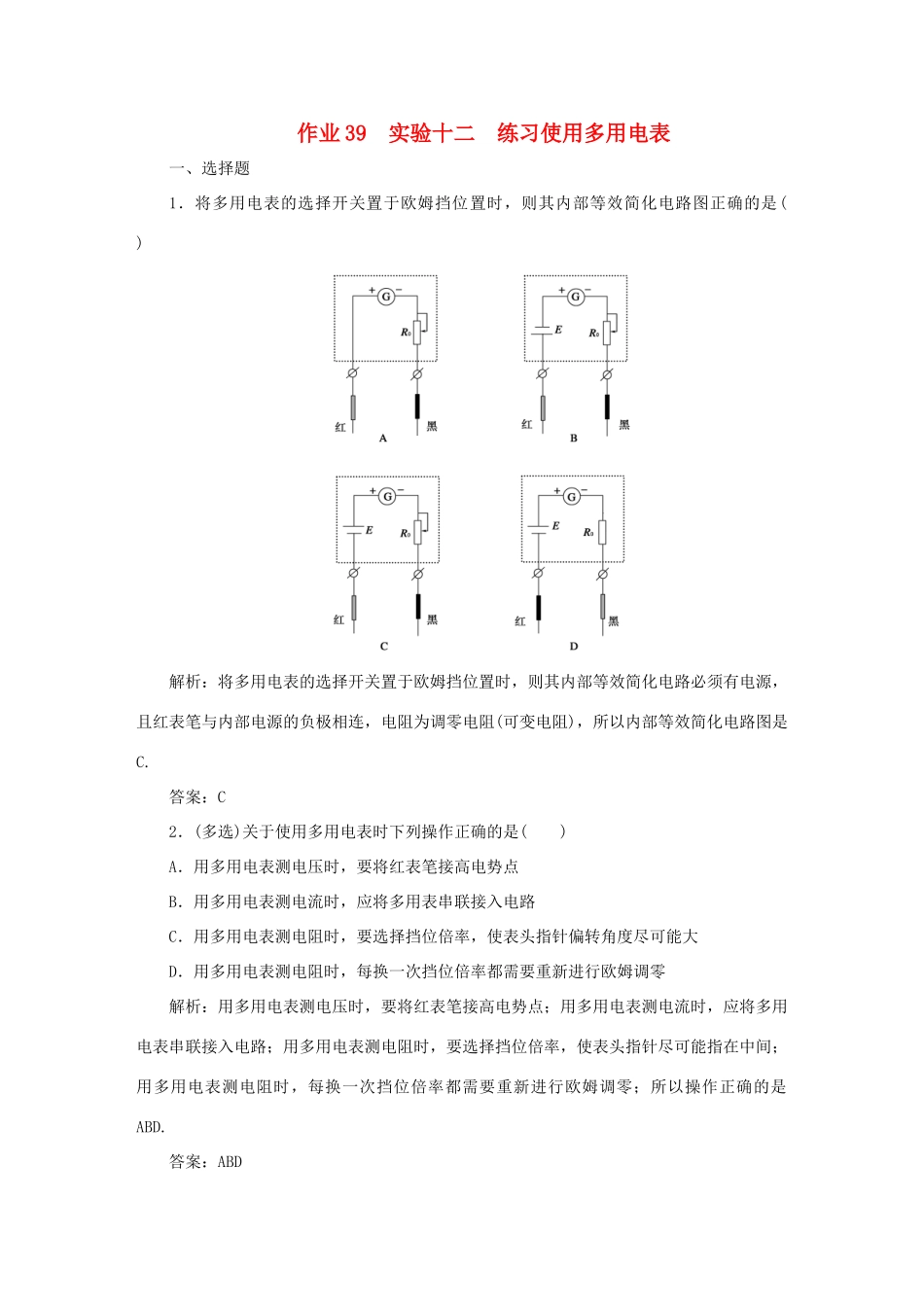

作业39实验十二练习使用多用电表一、选择题1．将多用电表的选择开关置于欧姆挡位置时，则其内部等效简化电路图正确的是()解析：将多用电表的选择开关置于欧姆挡位置时，则其内部等效简化电路必须有电源，且红表笔与内部电源的负极相连，电阻为调零电阻(可变电阻)，所以内部等效简化电路图是C.答案：C2．(多选)关于使用多用电表时下列操作正确的是()A．用多用电表测电压时，要将红表笔接高电势点B．用多用电表测电流时，应将多用表串联接入电路C．用多用电表测电阻时，要选择挡位倍率，使表头指针偏转角度尽可能大D．用多用电表测电阻时，每换一次挡位倍率都需要重新进行欧姆调零解析：用多用电表测电压时，要将红表笔接高电势点；用多用电表测电流时，应将多用电表串联接入电路；用多用电表测电阻时，要选择挡位倍率，使表头指针尽可能指在中间；用多用电表测电阻时，每换一次挡位倍率都需要重新进行欧姆调零；所以操作正确的是ABD.答案：ABD3．(陕西西安曲江一中期中)某多用电表的欧姆挡有4挡，分别为“×1”、“×10”、“×100”、“×1k”，现用它来测一未知电阻的阻值，当用“×100”挡测量时，发现指针的偏转角度很小．为了使测量结果更准确，测量前应进行如下两项操作：先换用________(填“×10”或“×1k”)挡，接着进行________(填“机械调零”或“欧姆调零”)，再进行测量并读数．下图为一测量中的多用电表表盘．图39－1(1)如果是用直流“10V”挡测量电压，则读数为____________V.(2)如果是用欧姆挡“×100”挡测量电阻，则读数为____________Ω.(3)如果是用直流“5mA”挡测量电流，则读数为________mA.解析：当用“×100”挡测量电阻时，发现指针的偏转角度很小，说明量程较小，为了使测量结果更准确，测量前应进行如下操作：先换用“×1k”挡，接着进行欧姆调零．(1)如果是用直流“10V”挡测量电压，则读数为6.6V；(2)如果是用“×100”挡测量电阻，则读数为800Ω；(3)如果是用直流“5mA”挡测量电流，则读数为3.30mA.答案：×1k欧姆调零(1)6.6(2)800(3)3.30图39－24．(广东佛山一测)某同学根据如图39－2所示的电路，用如下器材组装成了一个简易的“×100”挡的欧姆表．A．毫安表(满偏电流Ig＝1mA)B．干电池一节(电动势E＝1.5V，内阻不计)C．电阻箱RD．红、黑表笔和导线若干(1)该同学将毫安表表盘改成了如图39－3所示的欧姆表表盘，其中电阻箱R的阻值为1400Ω，表盘上数字“15”为原毫安表表盘满偏电流一半处，则原毫安表的内阻Rg为________Ω.图39－3(2)在图39－2所示电路的基础上，不换毫安表和电池，图39－3的刻度也不改变，电阻箱R的阻值仍为1400Ω，仅增加1个电阻R1，就能改装成“×1”的欧姆表，R1应接在________和________(均填“a”“b”或“c”)之间，R1的阻值为________Ω(保留三位有效数字)．解析：(1)由闭合电路欧姆定律E＝Ig(R＋Rg)，解得Rg＝－R＝Ω＝100Ω.(2)由图39－3中电表指针的示数以及欧姆表为“×1”挡可知，欧姆表的内阻应为15Ω，则该电阻应接在a、b之间，由并联电路的特点可知，15Ω＝，解得R1≈15.2Ω.答案：(1)100(2)ab15.2(15.1也对)5．(昆明三中、玉溪一中统考)(1)多用电表测未知电阻阻值的电路如图39－4甲所示，电池的电动势为E、内阻为r，R0为调零电阻，Rg为表头内阻，电路中电流I与待测电阻的阻值Rx关系图象如图39－4乙所示，则该图象的函数关系式为________(调零电阻R0接入电路的部分阻值用R0表示)．图39－4(2)下列根据图39－4乙中I－Rx图线做出的解释或判断中正确的是________．(填选项前的字母)A．用欧姆表测电阻时，指针指示读数越大，测量的误差越小B．欧姆表调零的实质是通过调节R0，使Rx＝0时电路中的电流I＝IgC．Rx越小，相同的电阻变化量对应的电流变化量越大，所以欧姆表的示数左密右疏D．测量中，当Rx的阻值为图39－4乙中的R2时，指针位于表盘中央位置的右侧解析：(1)对图甲，由闭合电路欧姆定律，E＝I(R0＋Rg＋r＋Rx)，该图象的函数关系式为I＝.(2)用欧姆表测电阻时，指针指示在刻度盘中间附近，测量的误差最小，读数大或读数小，测量的误差都较大，选项A错误．测量中，当Rx的阻值为图乙中的R2时，电流小于满偏电流的，指...
