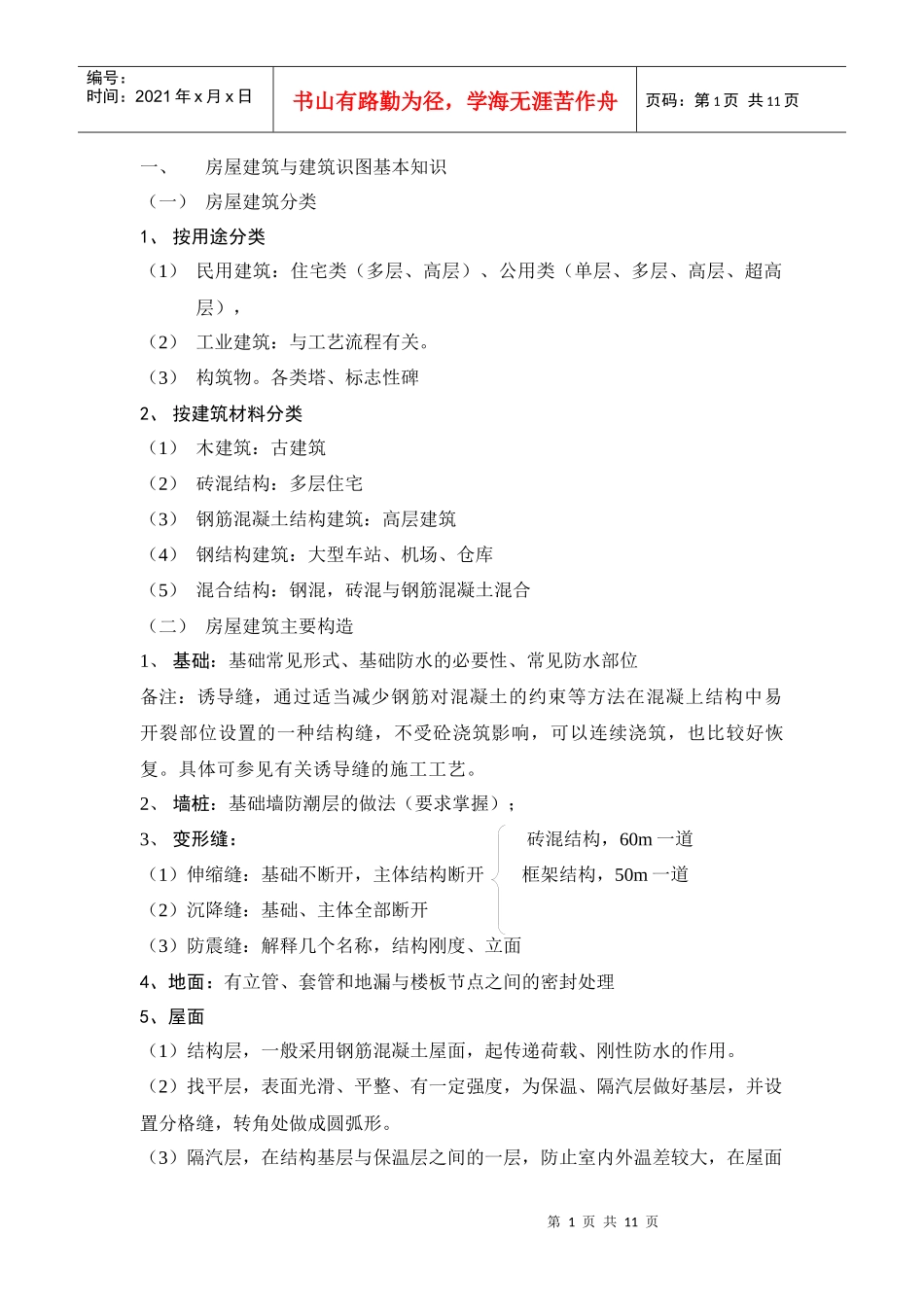

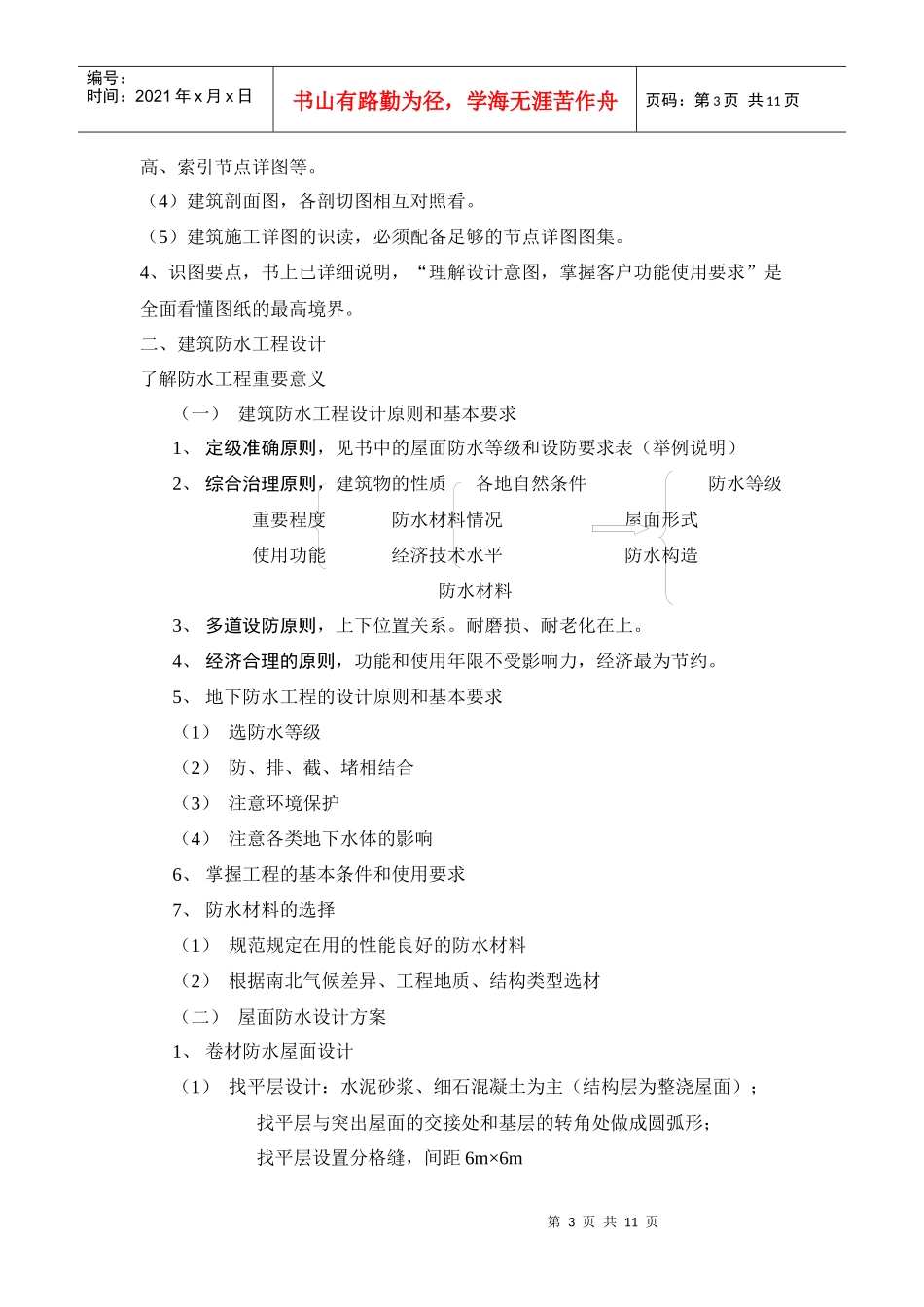

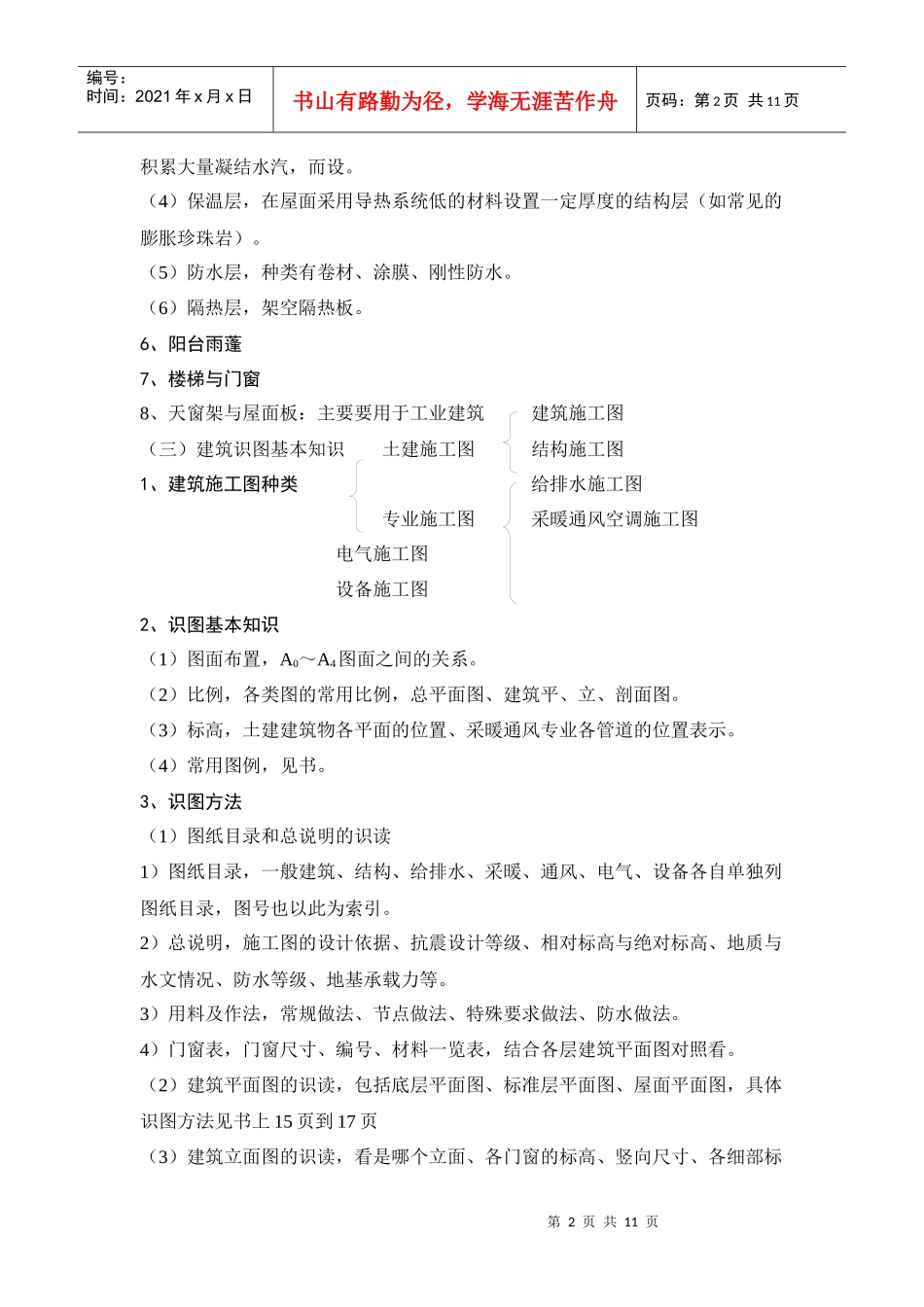

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、房屋建筑与建筑识图基本知识（一）房屋建筑分类1、按用途分类（1）民用建筑：住宅类（多层、高层）、公用类（单层、多层、高层、超高层），（2）工业建筑：与工艺流程有关。（3）构筑物。各类塔、标志性碑2、按建筑材料分类（1）木建筑：古建筑（2）砖混结构：多层住宅（3）钢筋混凝土结构建筑：高层建筑（4）钢结构建筑：大型车站、机场、仓库（5）混合结构：钢混，砖混与钢筋混凝土混合（二）房屋建筑主要构造1、基础：基础常见形式、基础防水的必要性、常见防水部位备注：诱导缝，通过适当减少钢筋对混凝土的约束等方法在混凝上结构中易开裂部位设置的一种结构缝，不受砼浇筑影响，可以连续浇筑，也比较好恢复。具体可参见有关诱导缝的施工工艺。2、墙桩：基础墙防潮层的做法（要求掌握）；3、变形缝：砖混结构，60m一道（1）伸缩缝：基础不断开，主体结构断开框架结构，50m一道（2）沉降缝：基础、主体全部断开（3）防震缝：解释几个名称，结构刚度、立面4、地面：有立管、套管和地漏与楼板节点之间的密封处理5、屋面（1）结构层，一般采用钢筋混凝土屋面，起传递荷载、刚性防水的作用。（2）找平层，表面光滑、平整、有一定强度，为保温、隔汽层做好基层，并设置分格缝，转角处做成圆弧形。（3）隔汽层，在结构基层与保温层之间的一层，防止室内外温差较大，在屋面第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页积累大量凝结水汽，而设。（4）保温层，在屋面采用导热系统低的材料设置一定厚度的结构层（如常见的膨胀珍珠岩）。（5）防水层，种类有卷材、涂膜、刚性防水。（6）隔热层，架空隔热板。6、阳台雨蓬7、楼梯与门窗8、天窗架与屋面板：主要要用于工业建筑建筑施工图（三）建筑识图基本知识土建施工图结构施工图1、建筑施工图种类给排水施工图专业施工图采暖通风空调施工图电气施工图设备施工图2、识图基本知识（1）图面布置，A0～A4图面之间的关系。（2）比例，各类图的常用比例，总平面图、建筑平、立、剖面图。（3）标高，土建建筑物各平面的位置、采暖通风专业各管道的位置表示。（4）常用图例，见书。3、识图方法（1）图纸目录和总说明的识读1）图纸目录，一般建筑、结构、给排水、采暖、通风、电气、设备各自单独列图纸目录，图号也以此为索引。2）总说明，施工图的设计依据、抗震设计等级、相对标高与绝对标高、地质与水文情况、防水等级、地基承载力等。3）用料及作法，常规做法、节点做法、特殊要求做法、防水做法。4）门窗表，门窗尺寸、编号、材料一览表，结合各层建筑平面图对照看。（2）建筑平面图的识读，包括底层平面图、标准层平面图、屋面平面图，具体识图方法见书上15页到17页（3）建筑立面图的识读，看是哪个立面、各门窗的标高、竖向尺寸、各细部标第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页高、索引节点详图等。（4）建筑剖面图，各剖切图相互对照看。（5）建筑施工详图的识读，必须配备足够的节点详图图集。4、识图要点，书上已详细说明，“理解设计意图，掌握客户功能使用要求”是全面看懂图纸的最高境界。二、建筑防水工程设计了解防水工程重要意义（一）建筑防水工程设计原则和基本要求1、定级准确原则，见书中的屋面防水等级和设防要求表（举例说明）2、综合治理原则，建筑物的性质各地自然条件防水等级重要程度防水材料情况屋面形式使用功能经济技术水平防水构造防水材料3、多道设防原则，上下位置关系。耐磨损、耐老化在上。4、经济合理的原则，功能和使用年限不受影响力，经济最为节约。5、地下防水工程的设计原则和基本要求（1）选防水等级（2）防、排、截、堵相结合（3）注意环境保护（4）注意各类地下水体的影响6、掌握工程的基本条件和使用要求7、防水材料的选择（1）规范规定在用的性能良好的防水材料（2）根据南北气候差异、工程地质、结构类型选材（二）屋面防水设计方案1、卷材防水屋面设计（1）找平层设计：水泥砂浆、细石混...
