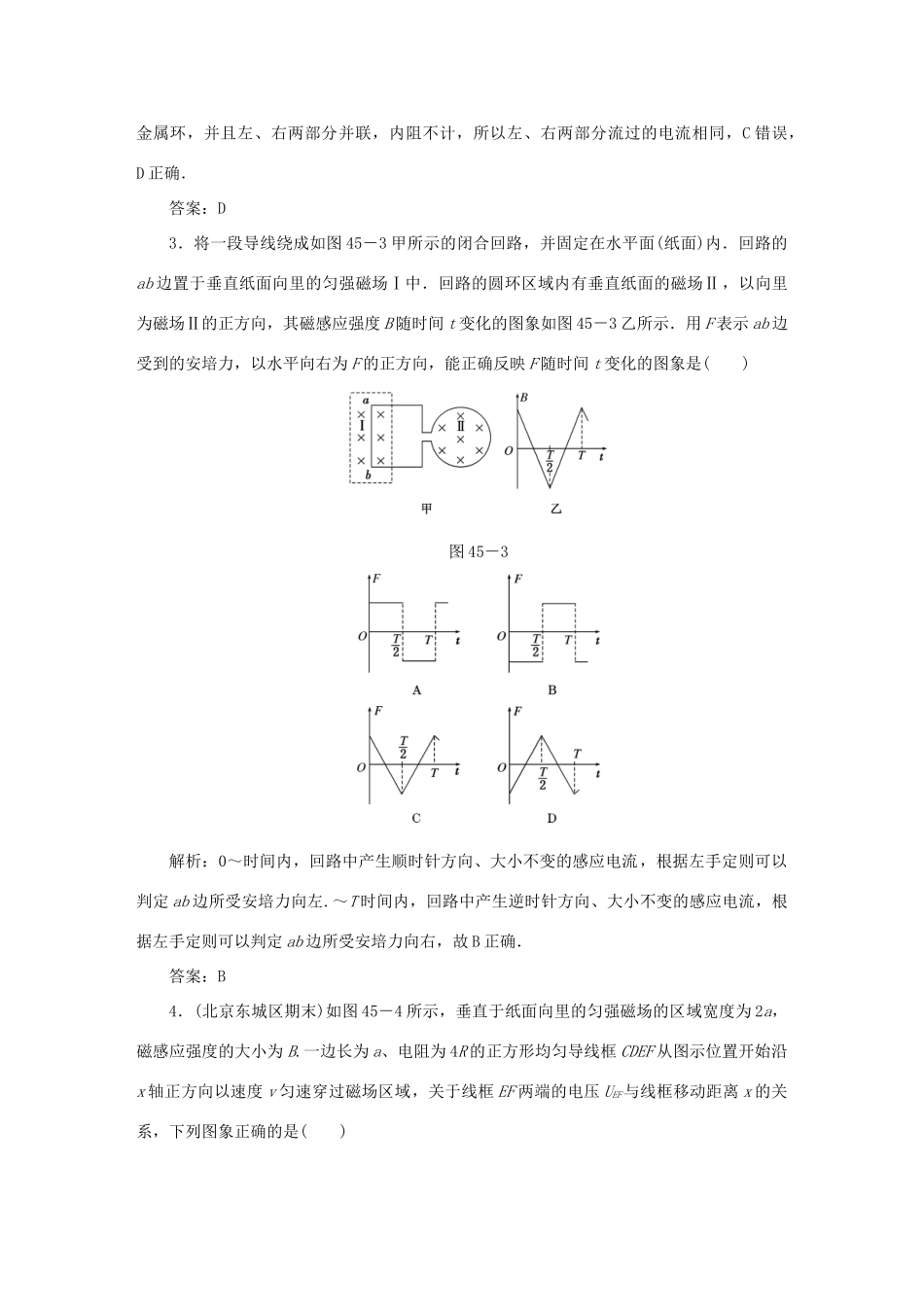

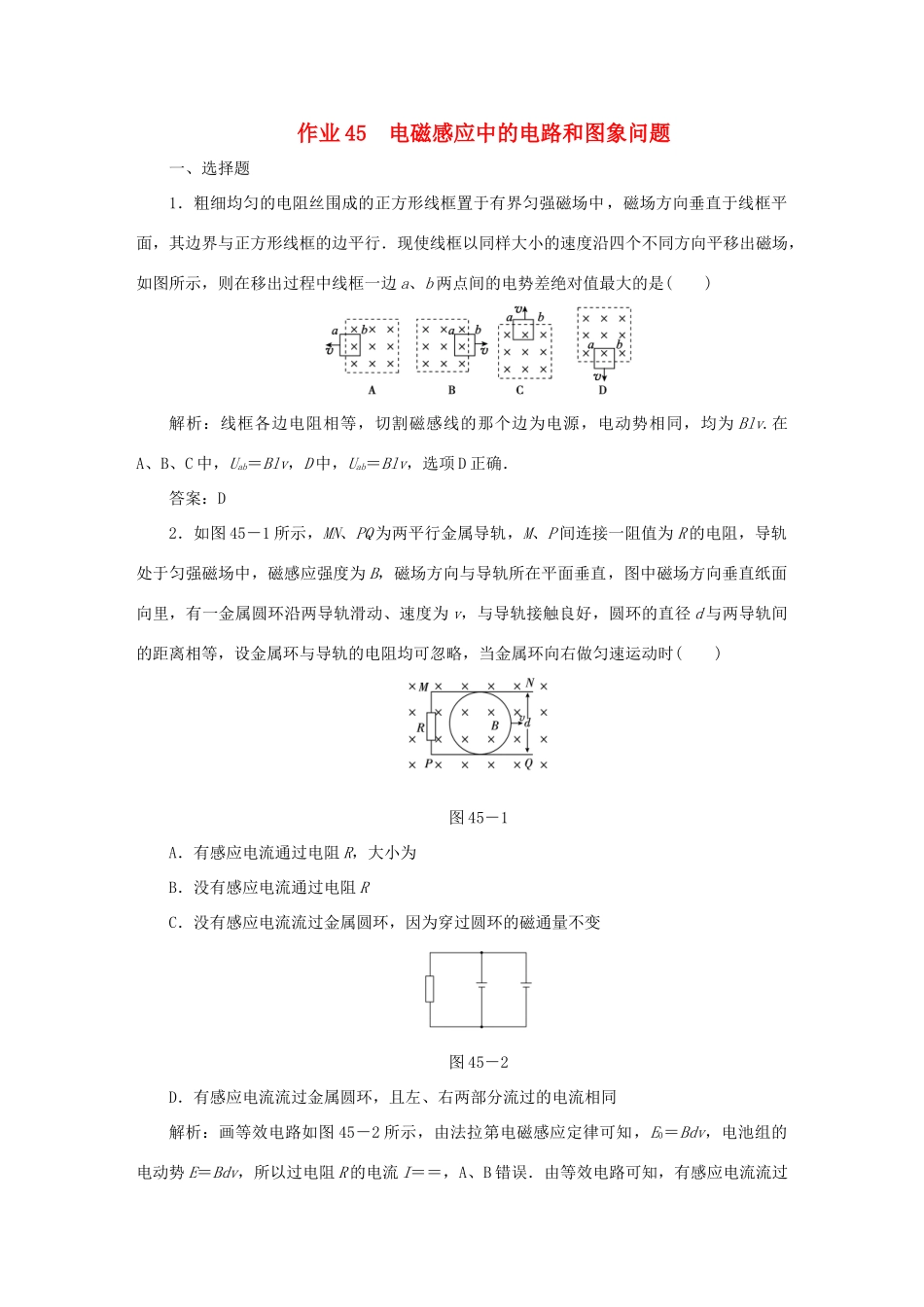

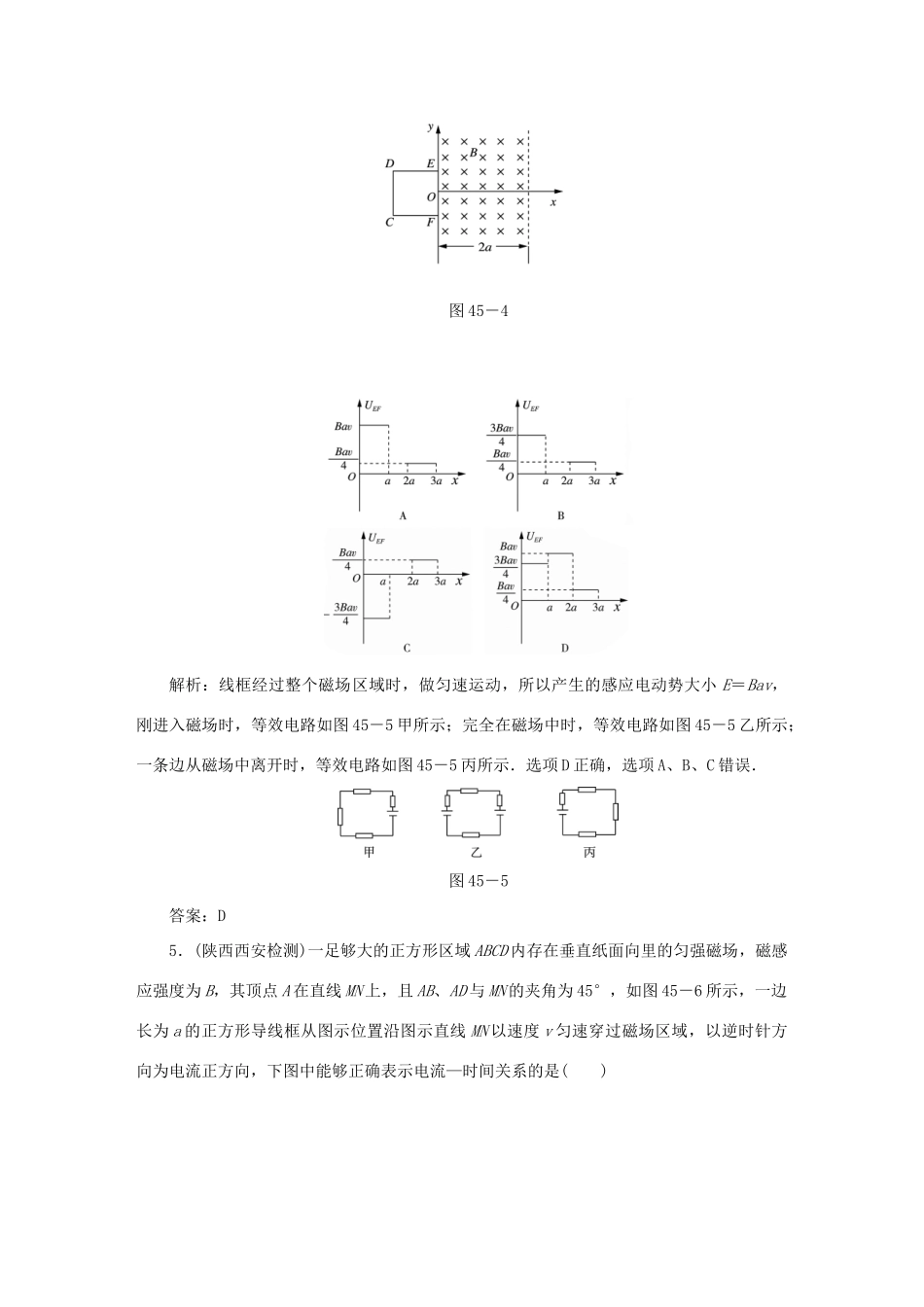

作业45电磁感应中的电路和图象问题一、选择题1．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是()解析：线框各边电阻相等，切割磁感线的那个边为电源，电动势相同，均为Blv.在A、B、C中，Uab＝Blv，D中，Uab＝Blv，选项D正确．答案：D2．如图45－1所示，MN、PQ为两平行金属导轨，M、P间连接一阻值为R的电阻，导轨处于匀强磁场中，磁感应强度为B，磁场方向与导轨所在平面垂直，图中磁场方向垂直纸面向里，有一金属圆环沿两导轨滑动、速度为v，与导轨接触良好，圆环的直径d与两导轨间的距离相等，设金属环与导轨的电阻均可忽略，当金属环向右做匀速运动时()图45－1A．有感应电流通过电阻R，大小为B．没有感应电流通过电阻RC．没有感应电流流过金属圆环，因为穿过圆环的磁通量不变图45－2D．有感应电流流过金属圆环，且左、右两部分流过的电流相同解析：画等效电路如图45－2所示，由法拉第电磁感应定律可知，E0＝Bdv，电池组的电动势E＝Bdv，所以过电阻R的电流I＝＝，A、B错误．由等效电路可知，有感应电流流过金属环，并且左、右两部分并联，内阻不计，所以左、右两部分流过的电流相同，C错误，D正确．答案：D3．将一段导线绕成如图45－3甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图45－3乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图象是()图45－3解析：0～时间内，回路中产生顺时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向左.～T时间内，回路中产生逆时针方向、大小不变的感应电流，根据左手定则可以判定ab边所受安培力向右，故B正确．答案：B4．(北京东城区期末)如图45－4所示，垂直于纸面向里的匀强磁场的区域宽度为2a，磁感应强度的大小为B.一边长为a、电阻为4R的正方形均匀导线框CDEF从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域，关于线框EF两端的电压UEF与线框移动距离x的关系，下列图象正确的是()图45－4解析：线框经过整个磁场区域时，做匀速运动，所以产生的感应电动势大小E＝Bav，刚进入磁场时，等效电路如图45－5甲所示；完全在磁场中时，等效电路如图45－5乙所示；一条边从磁场中离开时，等效电路如图45－5丙所示．选项D正确，选项A、B、C错误．图45－5答案：D5．(陕西西安检测)一足够大的正方形区域ABCD内存在垂直纸面向里的匀强磁场，磁感应强度为B，其顶点A在直线MN上，且AB、AD与MN的夹角为45°，如图45－6所示，一边长为a的正方形导线框从图示位置沿图示直线MN以速度v匀速穿过磁场区域，以逆时针方向为电流正方向，下图中能够正确表示电流—时间关系的是()图45－6解析：导线框由开始位置运动距离a的过程中，导线框的右边导线切割磁感线，由于导线进入磁场的部分均匀增大，因此感应电动势均匀增大，导线框运动距离在a～2a的过程中，导线框的右边导线在磁场中的长度越来越小，而左边导线在磁场中的长度越来越大，由于右边导线产生的感应电动势为逆时针方向，而左边导线产生的感应电动势为顺时针方向，因此，在此过程中导线框总感应电动势由正值减小到零再到负值，且变化比开始进入时要快；导线框运动距离在2a～3a的过程中，只有左边导线在切割磁感线，因此感应电动势为负值，又由于左边导线在磁场中的长度越来越小，因此感应电动势也越来越小，由此可知C正确．答案：C6．(浙江绍兴诸暨牌头中学期末)如图45－7所示，两水平虚线ef、gh之间存在垂直纸面向外的匀强磁场，一质量为m、电阻为R的正方形铝线框abcd从虚线ef上方某位置由静止释放，线框运动中ab始终是水平的，已知两虚线ef、gh间距离大于线框边长，则从开始运动到ab边到达gh线之前线框的速度随时间的变化关系图象合理的是()图45－7解析：线框先做自由落体运动，由线框宽度小于磁场的宽度可知，当ab边进...
