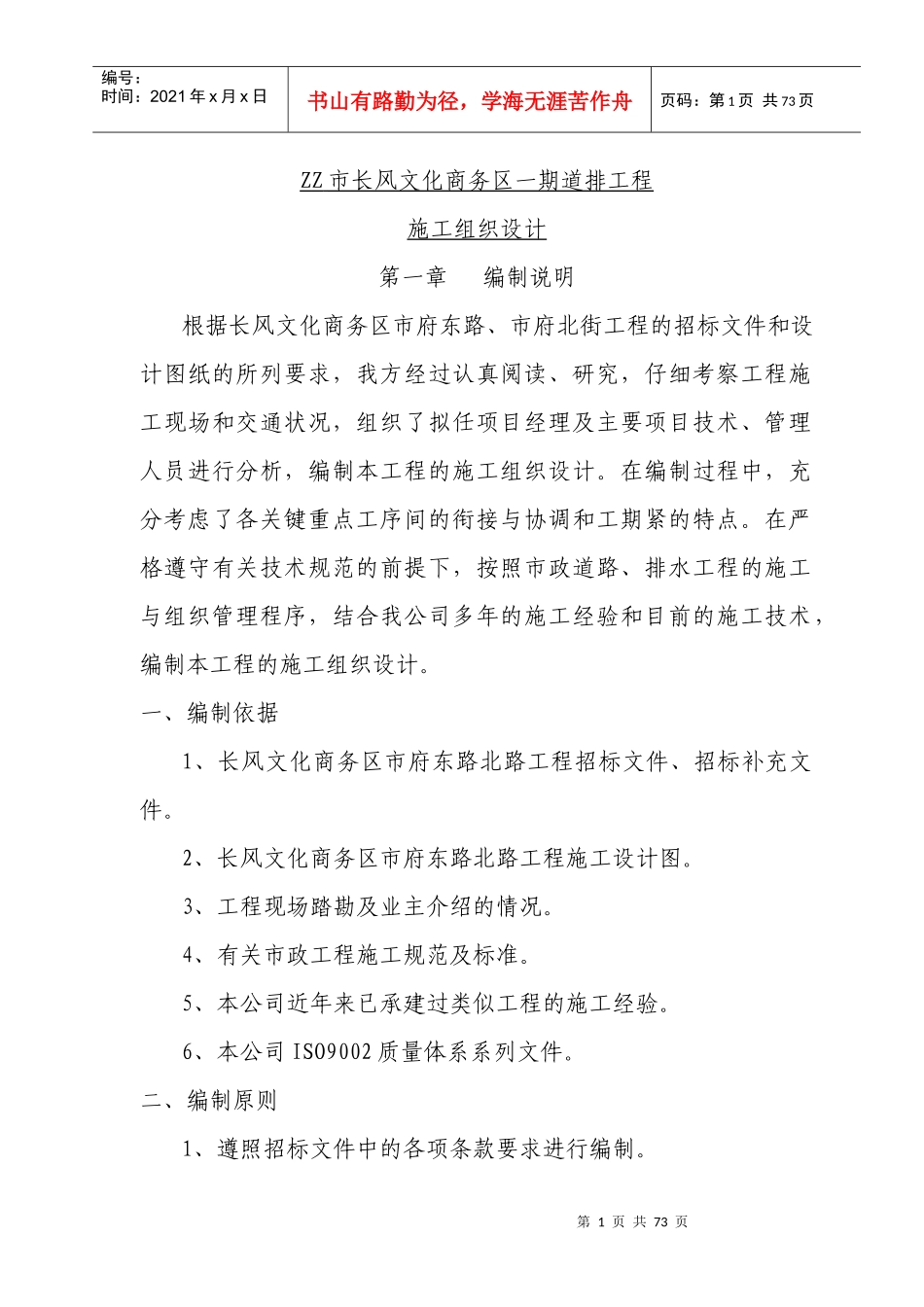

第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共73页ZZ市长风文化商务区一期道排工程施工组织设计第一章编制说明根据长风文化商务区市府东路、市府北街工程的招标文件和设计图纸的所列要求，我方经过认真阅读、研究，仔细考察工程施工现场和交通状况，组织了拟任项目经理及主要项目技术、管理人员进行分析，编制本工程的施工组织设计。在编制过程中，充分考虑了各关键重点工序间的衔接与协调和工期紧的特点。在严格遵守有关技术规范的前提下，按照市政道路、排水工程的施工与组织管理程序，结合我公司多年的施工经验和目前的施工技术，编制本工程的施工组织设计。一、编制依据1、长风文化商务区市府东路北路工程招标文件、招标补充文件。2、长风文化商务区市府东路北路工程施工设计图。3、工程现场踏勘及业主介绍的情况。4、有关市政工程施工规范及标准。5、本公司近年来已承建过类似工程的施工经验。6、本公司ISO9002质量体系系列文件。二、编制原则1、遵照招标文件中的各项条款要求进行编制。第2页共73页第1页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页2、按“项目法”的施工原则进行管理和施工，严格执行有关的施工规范和验收标准,按图施工。3、制定创优目标，严格执行各项施工保证措施，确保工程质量达到优良，力争创杯。4、保证重点、兼顾一般、统筹安排，科学合理地安排进度计划。5、采用先进的施工方案和技术管理措施，确保施工实施方案的可行性和合理性。6、制定施工所需的劳动力、材料及施工机具的投入计划，确保工程施工最合理的平面布置方案。7、实行经济核算，推广增产节约，努力降低生产，材料成本，提高经济效益的措施。一旦中标，我方将在本施工组织设计的基础上，进一步加以细化，编制详细的实施性施工组织方案，突出各重要部位的施工节点、工期网络和质量控制措施，经业主、监理和有关部门批准后严格执行施工。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页第二章工程概况本工程为ZZ市长风商务文化中心一期道排二标段工程，本标段道路工程主要为市府东路和市府北街。1、道路工程简介：市府东路北起市府北街，南至市府南街，全长748.056米，在各交叉处设置人行横道、非机动车道与人行道坡道。道路规划红线宽40米，实施红线宽40米，道路性质为I级次干道，市府东路道路中心线走向由北向南，沿线主要与市府北街、广场北街、广场南街相交。路面为沥青混凝土路面，设计车速为40公里/小时。该路段施工范围起点从桩号K0+43开始与市府北街顺接，施工终点桩号位K0+700与市府南街交叉点。市府北街西起新晋祠路，东至滨河西路，全长为1.14公里，其中新晋祠路至市府东路为一条直线，然后折向东北直线至滨河西路，在市府东路交叉口折点处，道路外边缘设置150米的圆曲线，在市府东路至滨河西路中段规划路口两侧设置公交港湾停靠站，在滨河西路交叉口设置安全岛，在各交叉路处设置人行横道、非机动车道与人行横道坡道。该路段施工范围从桩号K0+011.22开始第4页共73页第3页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共73页与现状新晋祠路顺接，施工终点桩号为K1+113.034。市府东路和市府北街的机动车道路面结构总厚度为63厘米，其中13厘米厚为沥青混凝土，20厘米厚水泥稳定碎石基层，30厘米厚水泥稳定砂砾底基层；沥青混凝土路面采用3厘米厚细粒式SBS改性沥青粘层油，6厘米厚中粒式沥青混凝土，乳化沥青透层油。非机动车道路面结构由上而下依次为：20厘米水泥稳定砂砾，15厘米水泥稳定碎石，5厘米厚中粒式沥青混凝土，3厘米细粒式沥青混凝土，结构总厚度为43厘米。人行横道路面结构由上而下依次为3厘米厚的火烧面花岗岩道路，2厘米厚的水泥砂浆卧底，15厘米厚的水稳碎石，总厚度为20厘米。2、排水工程简介：市府北街排水体制采用雨、污分流制。雨水分段就近排入河道，污水排入污水处理厂。市府北街设两段雨水管（Y1段和Y2段）汇入市府东路规划雨水管，在接入市府南街雨水管，最终进入滨河西路雨水管。市府北街铺设一趟...
