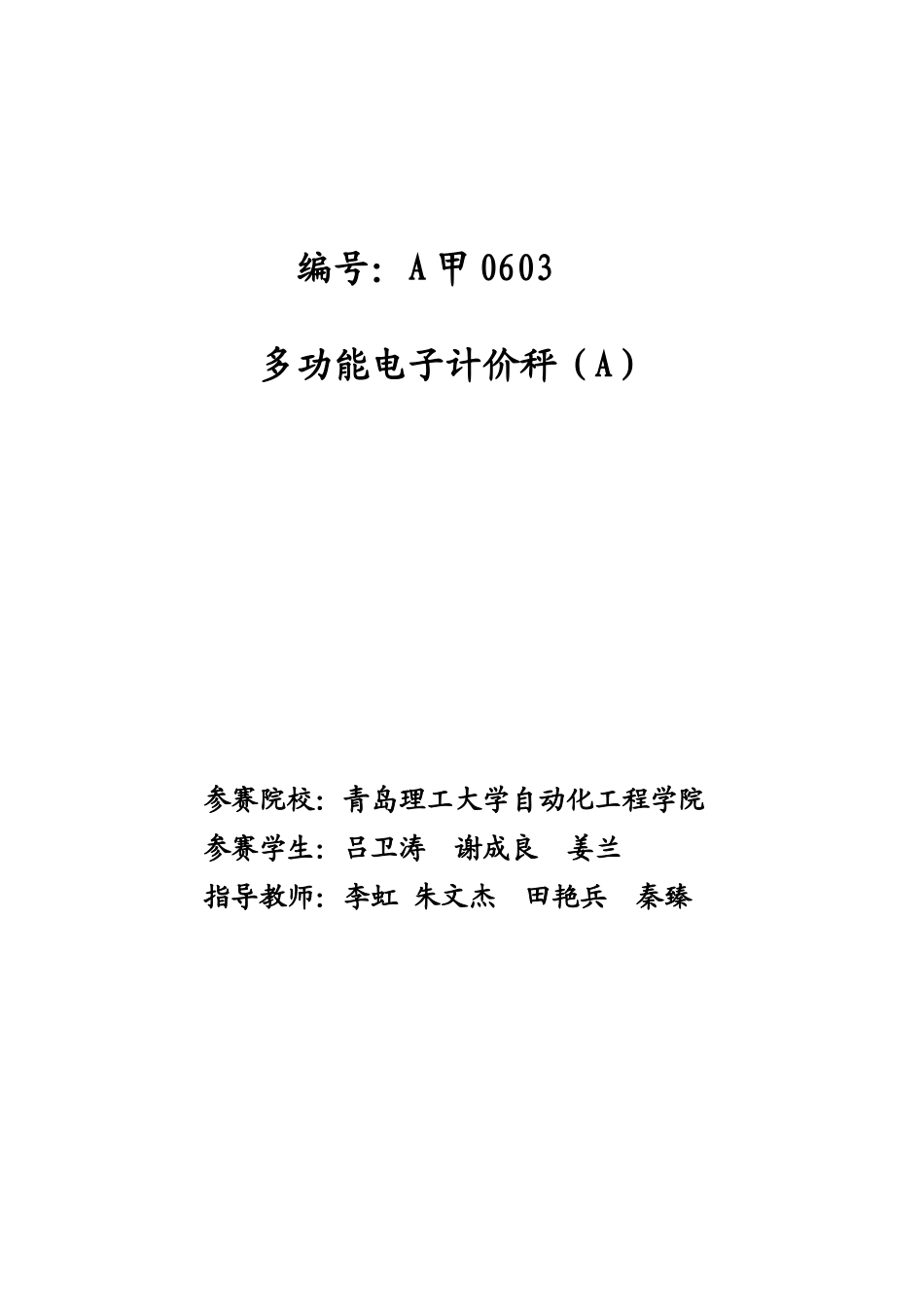

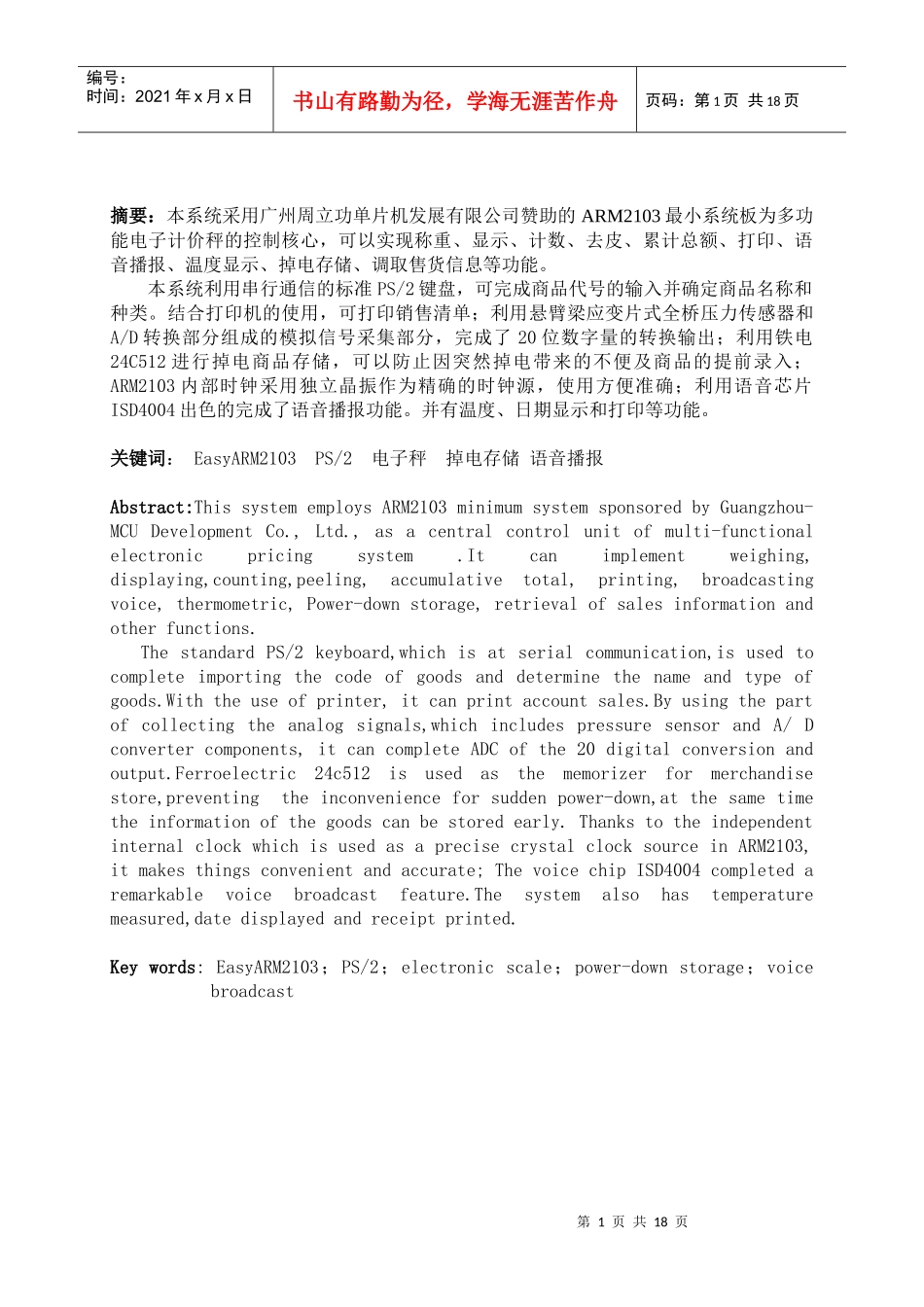

编号：A甲0603多功能电子计价秤（A）参赛院校：青岛理工大学自动化工程学院参赛学生：吕卫涛谢成良姜兰指导教师：李虹朱文杰田艳兵秦臻第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页摘要：本系统采用广州周立功单片机发展有限公司赞助的ARM2103最小系统板为多功能电子计价秤的控制核心，可以实现称重、显示、计数、去皮、累计总额、打印、语音播报、温度显示、掉电存储、调取售货信息等功能。本系统利用串行通信的标准PS/2键盘，可完成商品代号的输入并确定商品名称和种类。结合打印机的使用，可打印销售清单；利用悬臂梁应变片式全桥压力传感器和A/D转换部分组成的模拟信号采集部分，完成了20位数字量的转换输出；利用铁电24C512进行掉电商品存储，可以防止因突然掉电带来的不便及商品的提前录入；ARM2103内部时钟采用独立晶振作为精确的时钟源，使用方便准确；利用语音芯片ISD4004出色的完成了语音播报功能。并有温度、日期显示和打印等功能。关键词：EasyARM2103PS/2电子秤掉电存储语音播报Abstract:ThissystememploysARM2103minimumsystemsponsoredbyGuangzhou-MCUDevelopmentCo.,Ltd.,asacentralcontrolunitofmulti-functionalelectronicpricingsystem.Itcanimplementweighing,displaying,counting,peeling,accumulativetotal,printing,broadcastingvoice,thermometric,Power-downstorage,retrievalofsalesinformationandotherfunctions.ThestandardPS/2keyboard,whichisatserialcommunication,isusedtocompleteimportingthecodeofgoodsanddeterminethenameandtypeofgoods.Withtheuseofprinter,itcanprintaccountsales.Byusingthepartofcollectingtheanalogsignals,whichincludespressuresensorandA/Dconvertercomponents,itcancompleteADCofthe20digitalconversionandoutput.Ferroelectric24c512isusedasthememorizerformerchandisestore,preventingtheinconvenienceforsuddenpower-down,atthesametimetheinformationofthegoodscanbestoredearly.ThankstotheindependentinternalclockwhichisusedasaprecisecrystalclocksourceinARM2103,itmakesthingsconvenientandaccurate;ThevoicechipISD4004completedaremarkablevoicebroadcastfeature.Thesystemalsohastemperaturemeasured,datedisplayedandreceiptprinted.Keywords:EasyARM2103；PS/2；electronicscale；power-downstorage；voicebroadcast第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、系统总述本系统包括：主控芯片ARM2103部分、A/D测量转换部分、键盘控制部分、0—2V可调电源部分、液晶显示部分、数字测温部分、打印部分、铁电存储部分和ISD4004语音部分。系统框图如下：二、方案论证与比较：2.1单片机主控芯片的选择：方案一：采用传统8位MCS-51系列的单片机作为主控器，价格便宜，使用简单，应用广泛，但处理速度较慢。本系统需要扩展的外围器件较多，存储容量较小，无法满足系统设计对运算速度及精度的要求。方案二：采用32位的ARM2103作为电子秤的主控芯片。ARM2103是基于一个支持在线仿真的32位ARM7TDMI-SCPU的微控制器，并带有32KB嵌入的高速Flash存储器。128位宽度的存储器接口和独特的加速结构使32位代码能够在最大时钟速率下运行，读写速度快。可以使用16位的Thumb模式将代码规模降低30%，而性能的损失却很小。32KB的Flash存储系统可以用作代码和数据的存储。ARM2103支持8位、16位和32位的访问，可操作性强，并具有丰富的I/O资源，片内集成10位逐次逼近式AD转换功能器，并可通过软件设置在3~10位之间进行选择，而且其外围电路简单,在片内即可实现控制，简化了整个系统的复杂程度，方便灵活。综上比较，采用方案二。2.2键盘分析方案的选择方案一：采用矩阵式键盘。该键盘采用行列扫描读取键值，每行每列都需与P口相连，耗费较多CPU资源，当按键较多时占用大量的I/O口。本系统因需要按键较多，矩阵式键盘不适合。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共1...
