基坑土钉墙支护施工方案(DOC39页)VIP免费

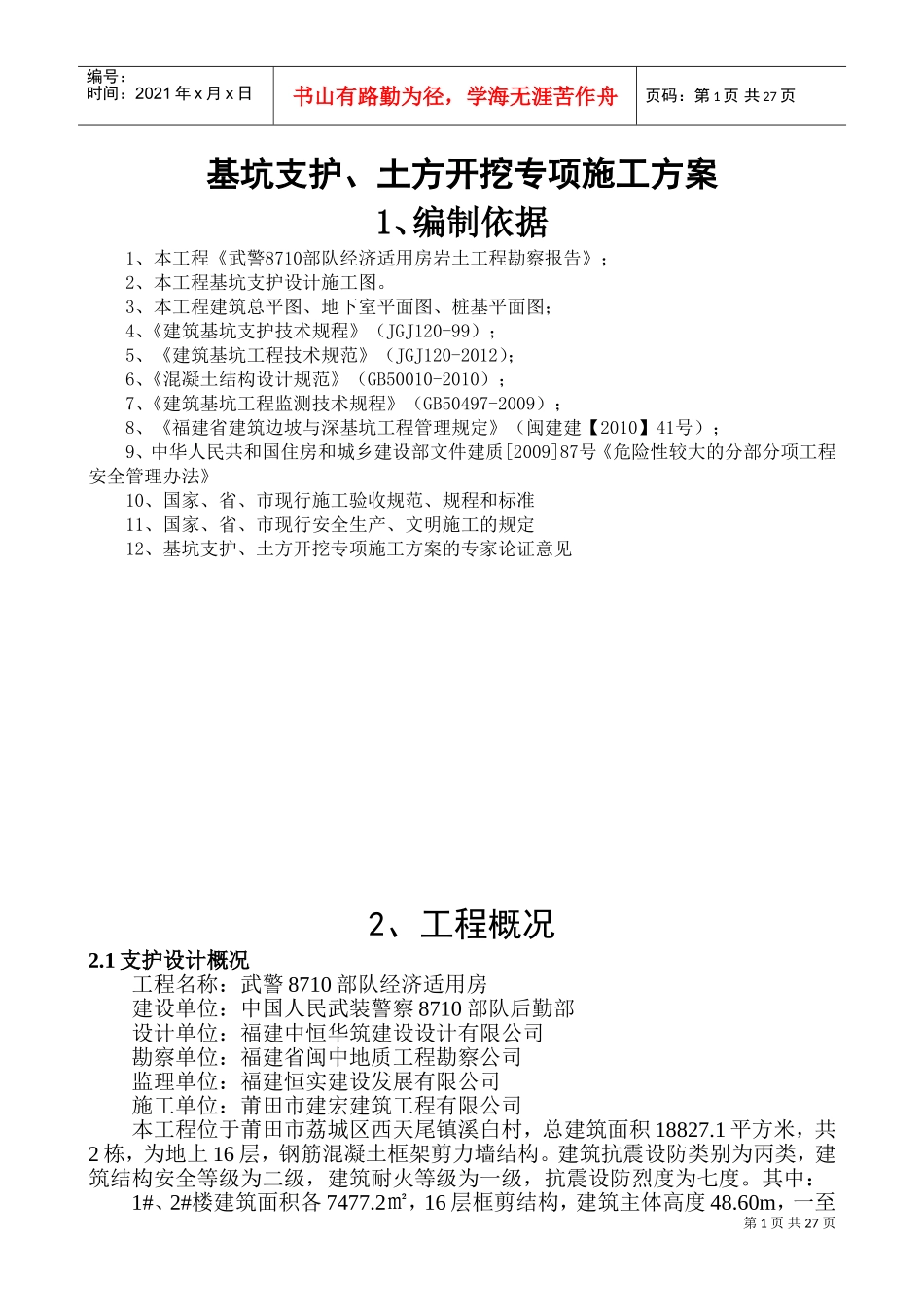

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页基坑支护、土方开挖专项施工方案1、编制依据1、本工程《武警8710部队经济适用房岩土工程勘察报告》；2、本工程基坑支护设计施工图。3、本工程建筑总平图、地下室平面图、桩基平面图；4、《建筑基坑支护技术规程》（JGJ120-99）；5、《建筑基坑工程技术规范》（JGJ120-2012）；6、《混凝土结构设计规范》（GB50010-2010）；7、《建筑基坑工程监测技术规程》（GB50497-2009）；8、《福建省建筑边坡与深基坑工程管理规定》（闽建建【2010】41号）；9、中华人民共和国住房和城乡建设部文件建质[2009]87号《危险性较大的分部分项工程安全管理办法》10、国家、省、市现行施工验收规范、规程和标准11、国家、省、市现行安全生产、文明施工的规定12、基坑支护、土方开挖专项施工方案的专家论证意见2、工程概况2.1支护设计概况工程名称：武警8710部队经济适用房建设单位：中国人民武装警察8710部队后勤部设计单位：福建中恒华筑建设设计有限公司勘察单位：福建省闽中地质工程勘察公司监理单位：福建恒实建设发展有限公司施工单位：莆田市建宏建筑工程有限公司本工程位于莆田市荔城区西天尾镇溪白村，总建筑面积18827.1平方米，共2栋，为地上16层，钢筋混凝土框架剪力墙结构。建筑抗震设防类别为丙类，建筑结构安全等级为二级，建筑耐火等级为一级，抗震设防烈度为七度。其中：1#、2#楼建筑面积各7477.2㎡，16层框剪结构，建筑主体高度48.60m，一至第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页十六层为单元式住宅；地下室为车库，总建筑面积3736㎡，共一个防护单元，人防等级为核6常6甲类，二等人员掩蔽所，面积955㎡。±0.000标高相当于黄海绝对标高18.300m，要求将现有场地标高整平至18.300m以下，相当于±0.000标高。建筑物共设一层地下室。地下室底板面标高为-5.100m，底板厚300mm（主楼部分后250mm），底板设100厚垫层，基坑开挖至底板垫层低的深度大部分均为5.500m，局部电梯井位置开挖深度约6.100m。本工程桩基选用预应力高强混凝土管桩（PHC管桩），桩身混凝土强度等级C80，桩端持力层为砂土状强风化凝灰熔岩。本基坑支护安全等级为二级，采用台阶式放坡和喷锚支护型式，基坑支护为临时性结构，使用年限为1年。周边地面堆载限值：10KN/㎡。基坑四周布置土体深层位移观测点和沉降观测点，靠道路位置布置地下管线变形监测点。基坑采用集水明排措施：开挖过程中应做好截水、排水工作，基坑周围地面设截水沟，坡脚设临时小排水沟，基坑底四周及各边按20-40m间距挖一宽600,深800的集水井，用潜水泵抽取集水坑中地下水排入坡顶截水沟，经沉淀后，排入市政管线。2.2场区周边环境本工程位于莆田市荔城区西天尾镇部队营区。场地南侧为部位招待所（3层，浅基），距离地下室范围约17mm，其余三侧位置为空地，西南角位置距离地下室范围约6m有一村道。2.3场地工程地质条件根据岩土勘察报告，场地土自上而下依次为：①素填土：土黄色、灰黄色。松散，稍湿～湿。成份主要由粘性土和砂粒组成，含有少量的碎石片和块石，块石块径可大于0.30m，物质组分不均；堆积时间约十年，未完成自重固结，工程性能差；层厚度0.30～0.60m。②粉质粘土：灰红色、灰黄色，可塑。砂粒含量约占10%，物质组分均匀性一般，岩芯切面光泽反应较光滑，干强度中等，韧性中等，无摇震反应，为中等压缩性土；层厚度：1.35～2.40m，层顶埋深：0.30～0.60m，层顶标高:17.77～18.31m。③凝灰熔岩残积砂质粘性土：灰白色、灰黄色，可塑～硬塑，成份主要由粘性土和石英砂粒组成，石英砂粒含量约30～40%，砾粒含量约占10%，可见残余的原岩结构；物质组分较均匀，岩芯切面光泽反应稍有光滑，韧性较低，无摇震反应，干强度中等，其力学强度水平方向均匀性较好，垂直方向具随深度增加而呈递增的变化趋势，为中等压缩性土；层厚度：8.30～11.00m，层顶埋深：1.80～2.70m，层顶标高：15.73～16.68m。第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页④全风化凝灰熔岩：灰...
