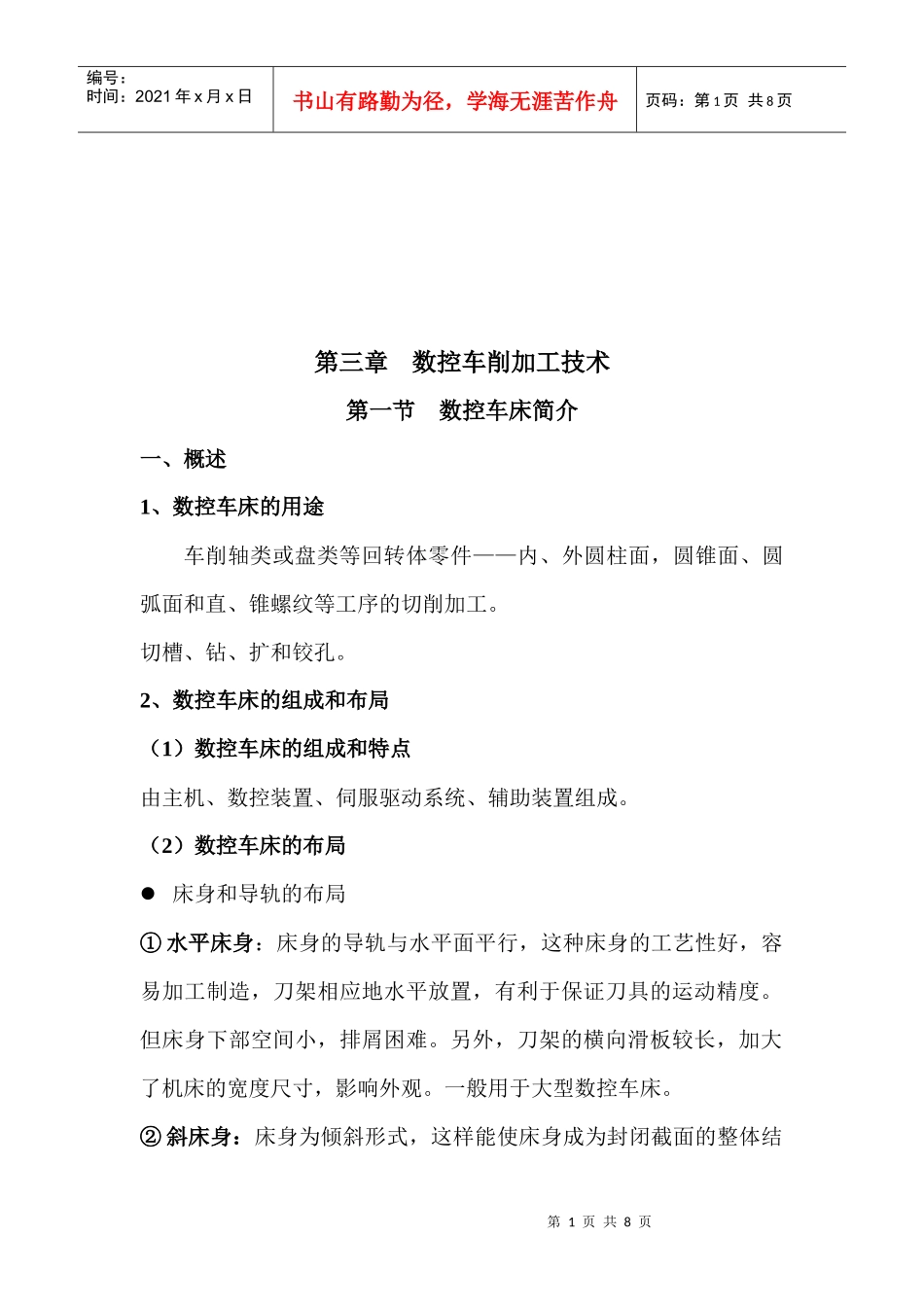

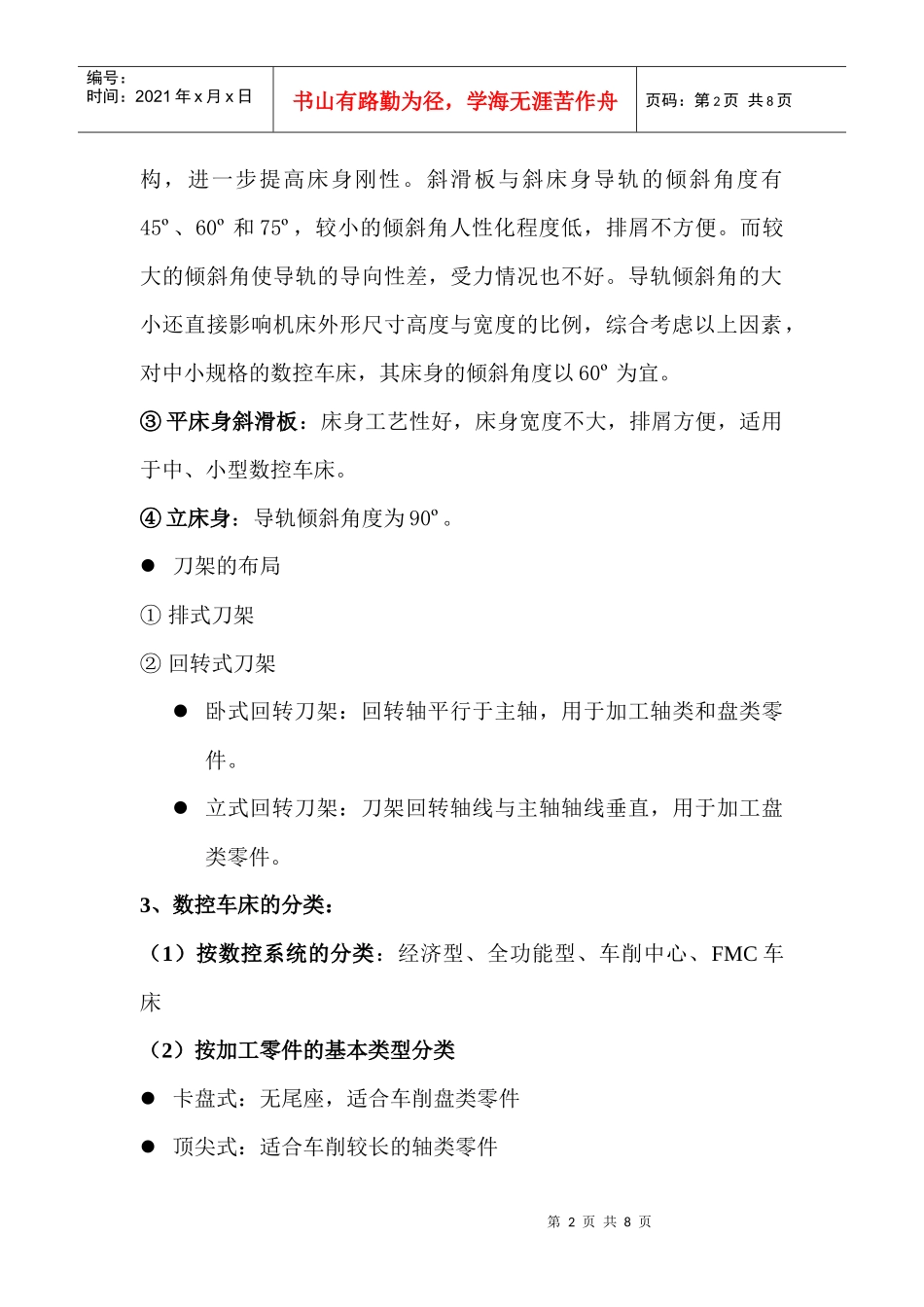

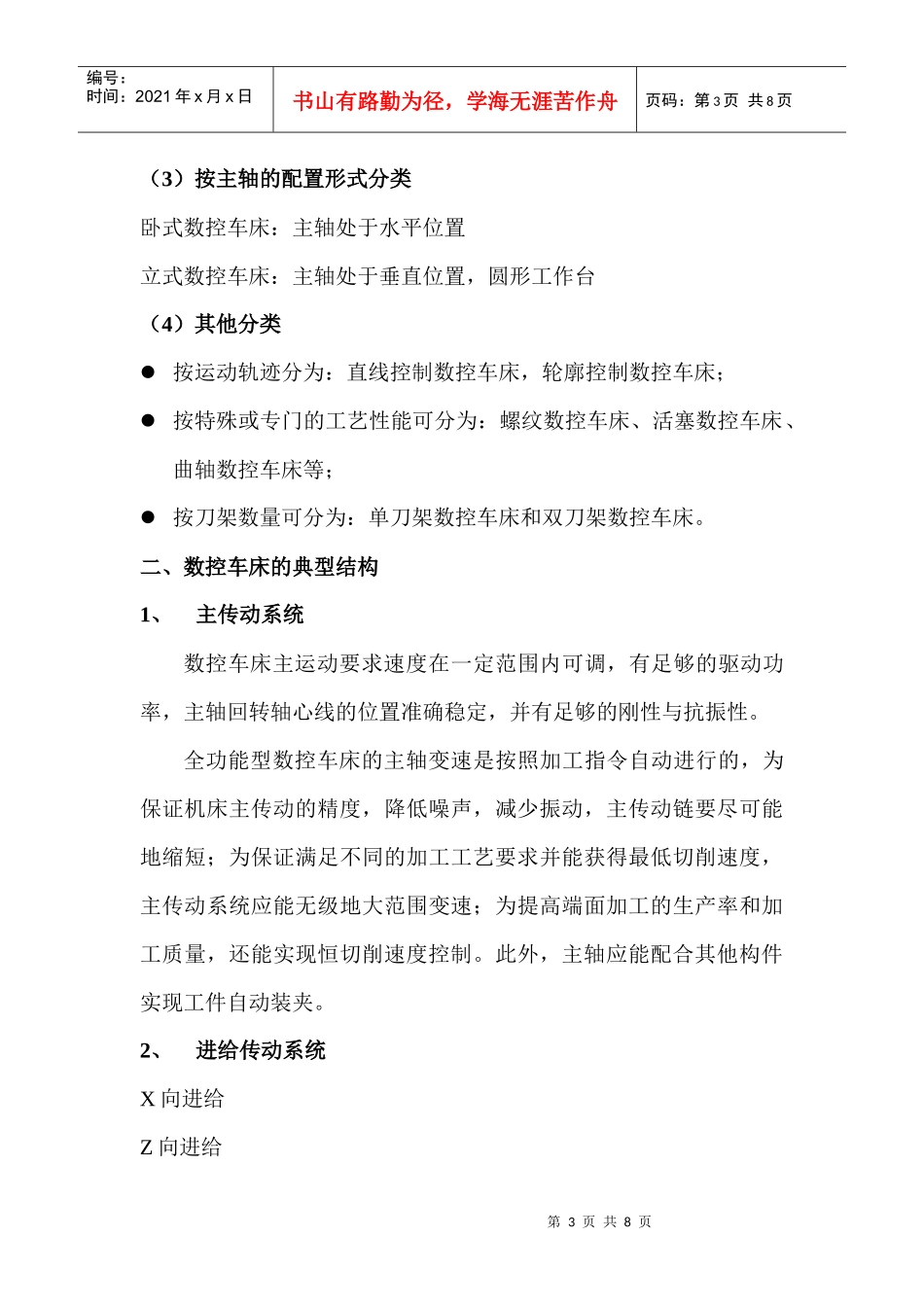

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第三章数控车削加工技术第一节数控车床简介一、概述1、数控车床的用途车削轴类或盘类等回转体零件——内、外圆柱面，圆锥面、圆弧面和直、锥螺纹等工序的切削加工。切槽、钻、扩和铰孔。2、数控车床的组成和布局（1）数控车床的组成和特点由主机、数控装置、伺服驱动系统、辅助装置组成。（2）数控车床的布局床身和导轨的布局①水平床身：床身的导轨与水平面平行，这种床身的工艺性好，容易加工制造，刀架相应地水平放置，有利于保证刀具的运动精度。但床身下部空间小，排屑困难。另外，刀架的横向滑板较长，加大了机床的宽度尺寸，影响外观。一般用于大型数控车床。②斜床身：床身为倾斜形式，这样能使床身成为封闭截面的整体结第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页构，进一步提高床身刚性。斜滑板与斜床身导轨的倾斜角度有45º、60º和75º，较小的倾斜角人性化程度低，排屑不方便。而较大的倾斜角使导轨的导向性差，受力情况也不好。导轨倾斜角的大小还直接影响机床外形尺寸高度与宽度的比例，综合考虑以上因素，对中小规格的数控车床，其床身的倾斜角度以60º为宜。③平床身斜滑板：床身工艺性好，床身宽度不大，排屑方便，适用于中、小型数控车床。④立床身：导轨倾斜角度为90º。刀架的布局①排式刀架②回转式刀架卧式回转刀架：回转轴平行于主轴，用于加工轴类和盘类零件。立式回转刀架：刀架回转轴线与主轴轴线垂直，用于加工盘类零件。3、数控车床的分类：（1）按数控系统的分类：经济型、全功能型、车削中心、FMC车床（2）按加工零件的基本类型分类卡盘式：无尾座，适合车削盘类零件顶尖式：适合车削较长的轴类零件第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页（3）按主轴的配置形式分类卧式数控车床：主轴处于水平位置立式数控车床：主轴处于垂直位置，圆形工作台（4）其他分类按运动轨迹分为：直线控制数控车床，轮廓控制数控车床；按特殊或专门的工艺性能可分为：螺纹数控车床、活塞数控车床、曲轴数控车床等；按刀架数量可分为：单刀架数控车床和双刀架数控车床。二、数控车床的典型结构1、主传动系统数控车床主运动要求速度在一定范围内可调，有足够的驱动功率，主轴回转轴心线的位置准确稳定，并有足够的刚性与抗振性。全功能型数控车床的主轴变速是按照加工指令自动进行的，为保证机床主传动的精度，降低噪声，减少振动，主传动链要尽可能地缩短；为保证满足不同的加工工艺要求并能获得最低切削速度，主传动系统应能无级地大范围变速；为提高端面加工的生产率和加工质量，还能实现恒切削速度控制。此外，主轴应能配合其他构件实现工件自动装夹。2、进给传动系统X向进给Z向进给第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页3、自动回转刀架（1）立式回转刀架：多用于经济型数控车床。四方刀架和六方刀架（2）卧式回转刀架常用工位有8、10、12、14四种。4、机床尾架第二节数控车削的加工工艺与工装一、数控车削加工的工艺分析1、加工工序的划分（1）保持精度原则：工序集中，先粗后精（2）提高生产效率的原则最短的走刀路线，减少换刀次数2、加工路线的确定（1）车圆锥的加工路线分析DｄAap第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页SL(a)(b)如图（a）所示，设圆锥大径为D，小径为ｄ，锥长为L，切削深度为ap，求终刀距为S，则由相似三角形得：（D－ｄ）/2L=ap/SS=2Lap/（D－ｄ）可得A点的坐标为（D，S）（2）、车圆弧的加工路线分析第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页BD=CD=OB－OD=0.414RAB=BC=0.585R当R不大时，取AB=BC=0.5R（3）车螺纹时轴向进给距离的分析升速进刀段：L1=2—5毫米降速退刀段：L2=1—2毫米螺纹实际加工长度为：L+L1+L2二、数控车削加工及工装1、夹具的选择、工件装...
