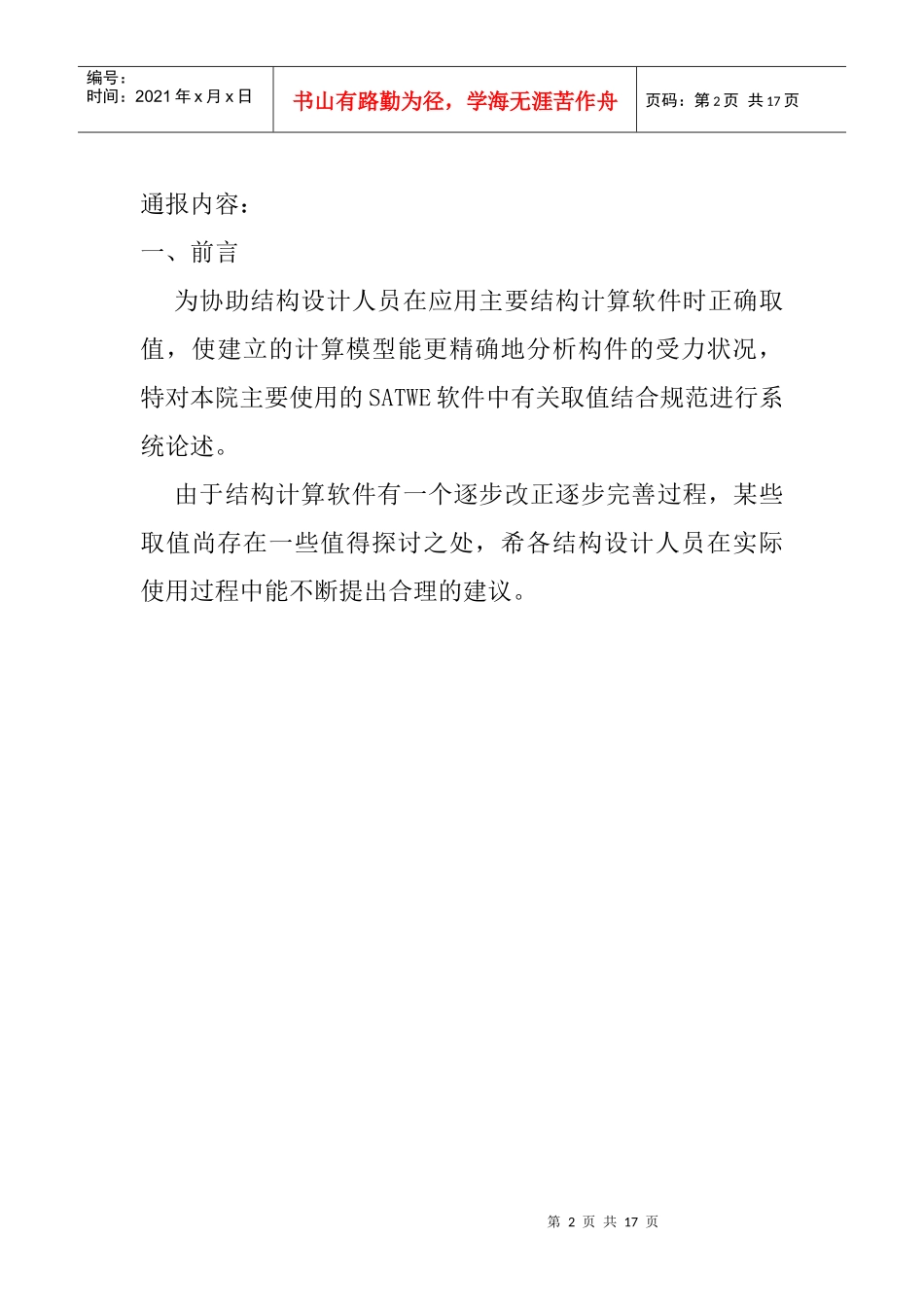

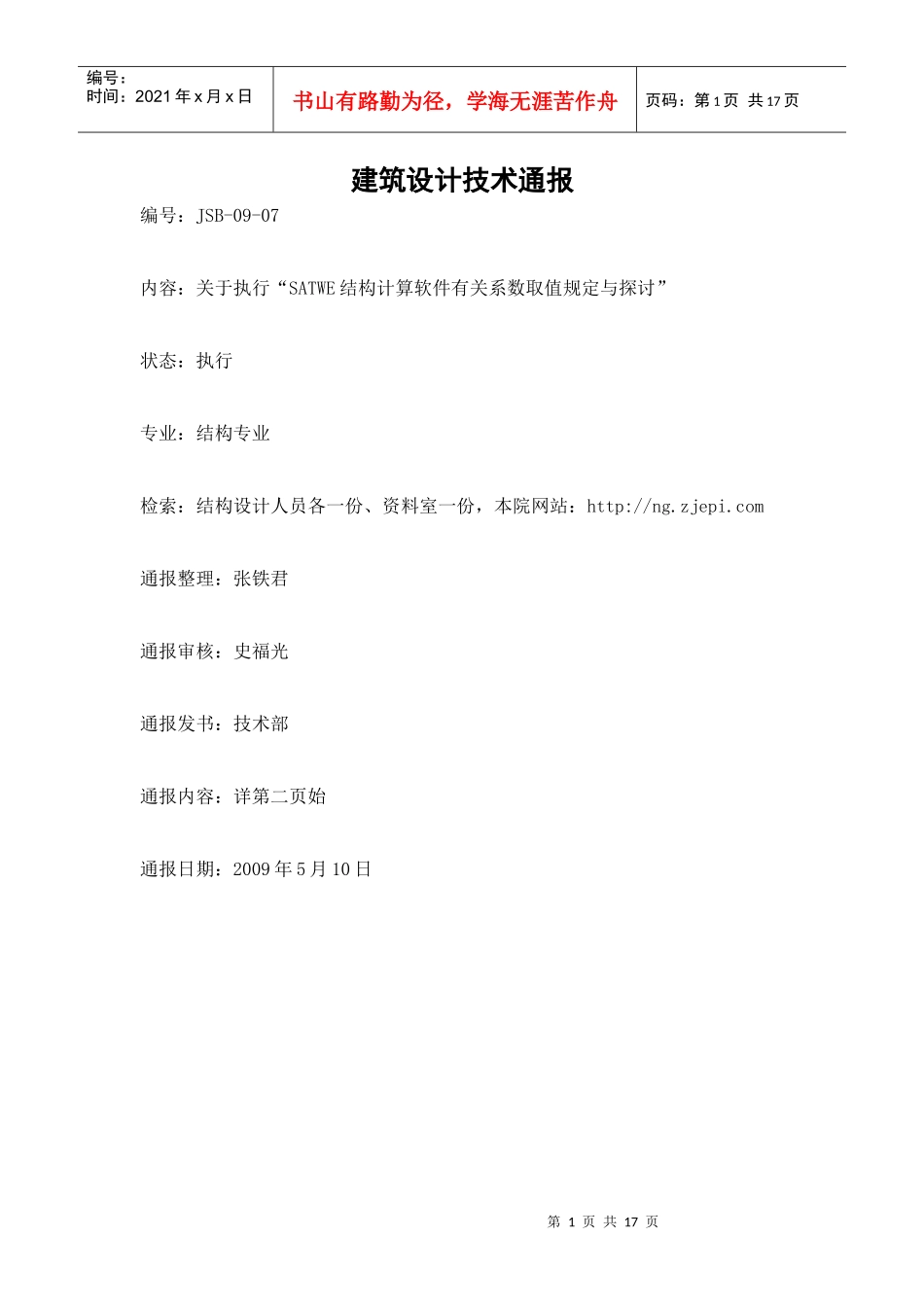

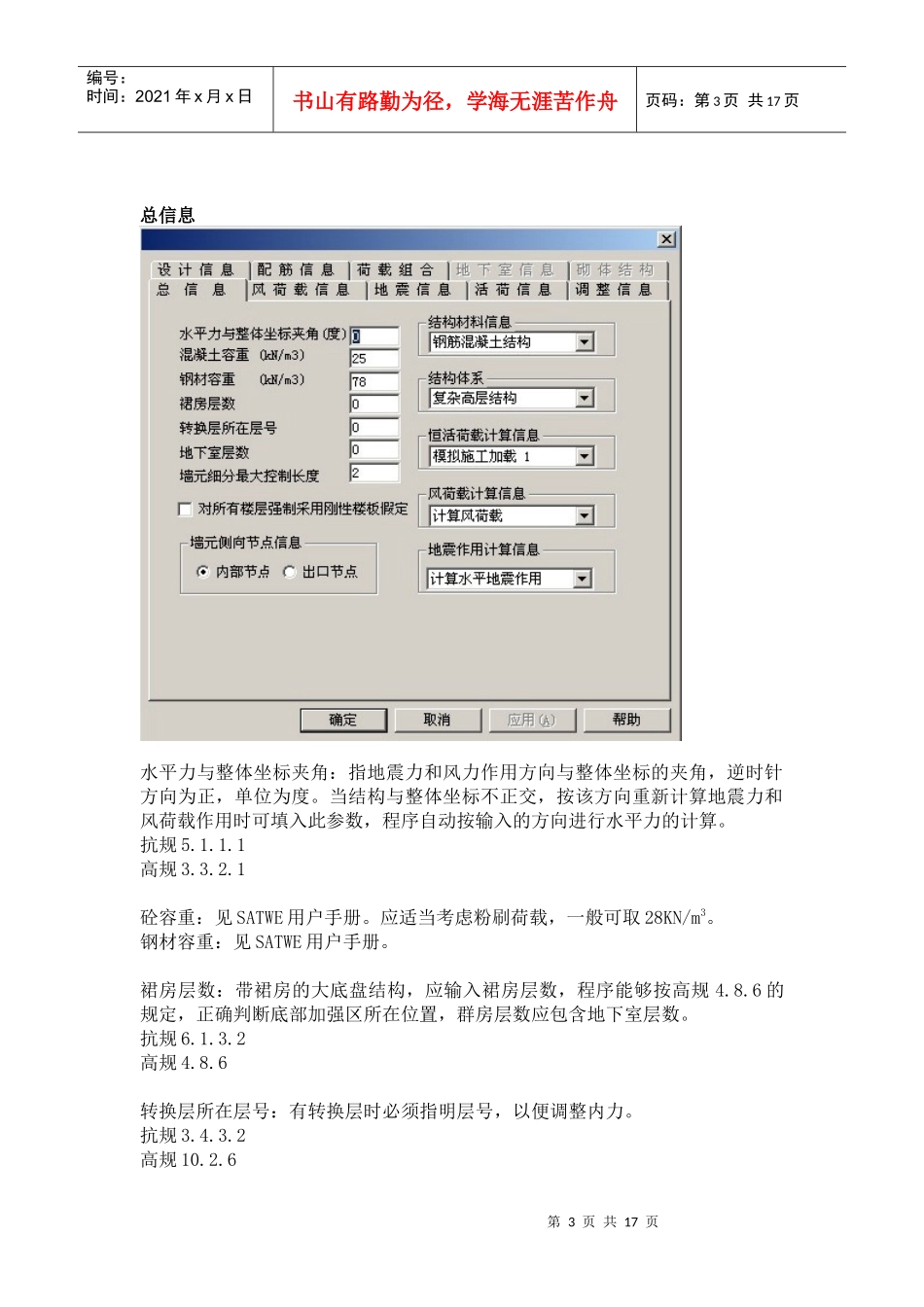

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页建筑设计技术通报编号：JSB-09-07内容：关于执行“SATWE结构计算软件有关系数取值规定与探讨”状态：执行专业：结构专业检索：结构设计人员各一份、资料室一份，本院网站：http://ng.zjepi.com通报整理：张铁君通报审核：史福光通报发书：技术部通报内容：详第二页始通报日期：2009年5月10日第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页通报内容：一、前言为协助结构设计人员在应用主要结构计算软件时正确取值，使建立的计算模型能更精确地分析构件的受力状况，特对本院主要使用的SATWE软件中有关取值结合规范进行系统论述。由于结构计算软件有一个逐步改正逐步完善过程，某些取值尚存在一些值得探讨之处，希各结构设计人员在实际使用过程中能不断提出合理的建议。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页总信息水平力与整体坐标夹角：指地震力和风力作用方向与整体坐标的夹角，逆时针方向为正，单位为度。当结构与整体坐标不正交，按该方向重新计算地震力和风荷载作用时可填入此参数，程序自动按输入的方向进行水平力的计算。抗规5.1.1.1高规3.3.2.1砼容重：见SATWE用户手册。应适当考虑粉刷荷载，一般可取28KN/m3。钢材容重：见SATWE用户手册。裙房层数：带裙房的大底盘结构，应输入裙房层数，程序能够按高规4.8.6的规定，正确判断底部加强区所在位置，群房层数应包含地下室层数。抗规6.1.3.2高规4.8.6转换层所在层号：有转换层时必须指明层号，以便调整内力。抗规3.4.3.2高规10.2.6第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页地下室层数：一般要填，可自动形成嵌固约束信息，导算风荷载时地下室层自动取零。墙元细分最大控制长度：计算精度问题，见SATWE用户手册。墙元侧向节点信息：计算精度和计算速度问题，见SATWE用户手册。对所有楼层强制采用刚性楼板假定：如定义了弹性板或楼板开大洞计算位移选取，计算内力、配筋时不选取。注意坡屋顶、错层结构如强制采用刚性楼板假定会引起计算结果严重失真。楼板分析可以有以下几种分析模型：刚性楼板：平面内刚度无限大；平面外刚度为0。弹性板6：平面内、平面外都按实际刚度计算。弹性板3：平面内刚度无限大；平面外按实际刚度计算。弹性膜：平面内按实际刚度计算；平面外刚度为0。抗规3.6.4高规5.1.5结构材料信息：见SATWE用户手册。结构体系：见SATWE用户手册。恒荷载计算信息：由于各设计人员对该部分到底如何取值才能正确反映实际受力状况存在较大争议，本院结合以往案例及参考对此部分取值分析，暂作如下规定：1：上部结构受力分析按模拟一执行，特别是框—剪结构，一般不存在异议，但尚需对以下构件予以复核：①：由于模拟一对竖向荷载重分配的原因，靠近剪力墙的第一排柱，计算结果会发现竖向力较小，甚至大大小于PKPM中竖向导荷的结果，因此建议对这些构件人为进行加强，柱尺寸不要做得过于小，轴压比应留有余地。任何情况下，（模拟二及垂直导荷）轴压比不要大于1.05，配筋应参照相邻差不多的柱进行加强。②：建议在6度抗震地区，可用定义非抗震情况下进行内力计算，比较之后会发现有些构件在抗震6度情况下反而会显得比较不安全。2：在基础计算时，可采用模拟二的计算结果，同时应注意用以下方式进行验证：①：此方法仅用于框—剪结构中，对框架结构及剪力墙结构应采用模拟一。②：由于模拟二人为放大柱轴向刚度，剪力墙部分柱底内力将较模拟一有较大幅度的减少，一般可达到30%左右，因此该部分布桩及计算承台时，为安全起见，建议用模拟一结果进行复核，在Nmax情况下基桩平均竖向力不宜大于1.1Ra。③：一般情况下，布桩时可采用Nmax组合，但注意在水平力较大的情况下，Nmax有可能并非控制内力，希设计人员对有关内力组合进行判断，同时在单桩承载力较大，柱下布桩较少（如一至三根）时，应对Mmax情况下、Qmax情况下进行验算。风荷载计算信息：见SATWE用户手册第5...
