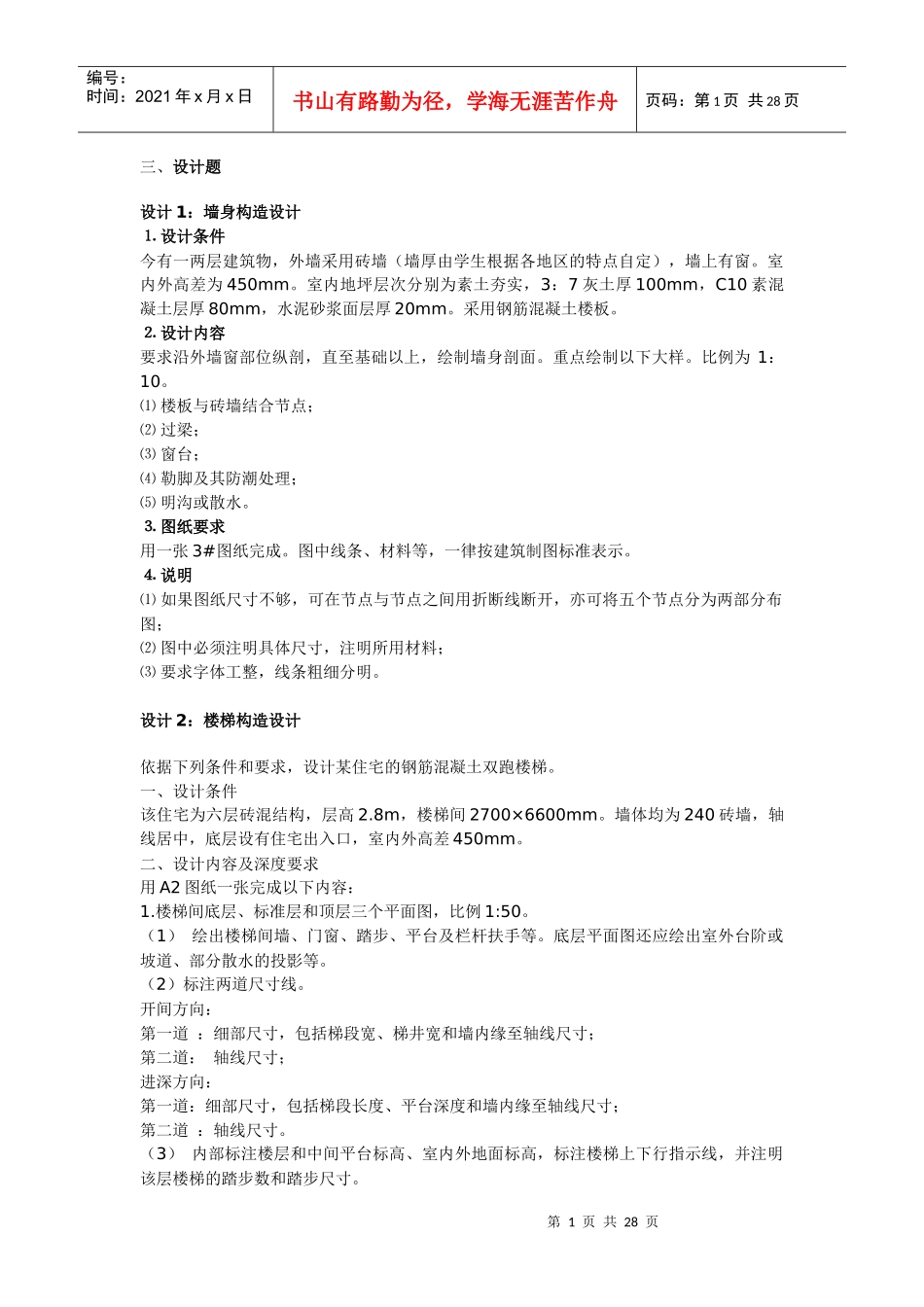

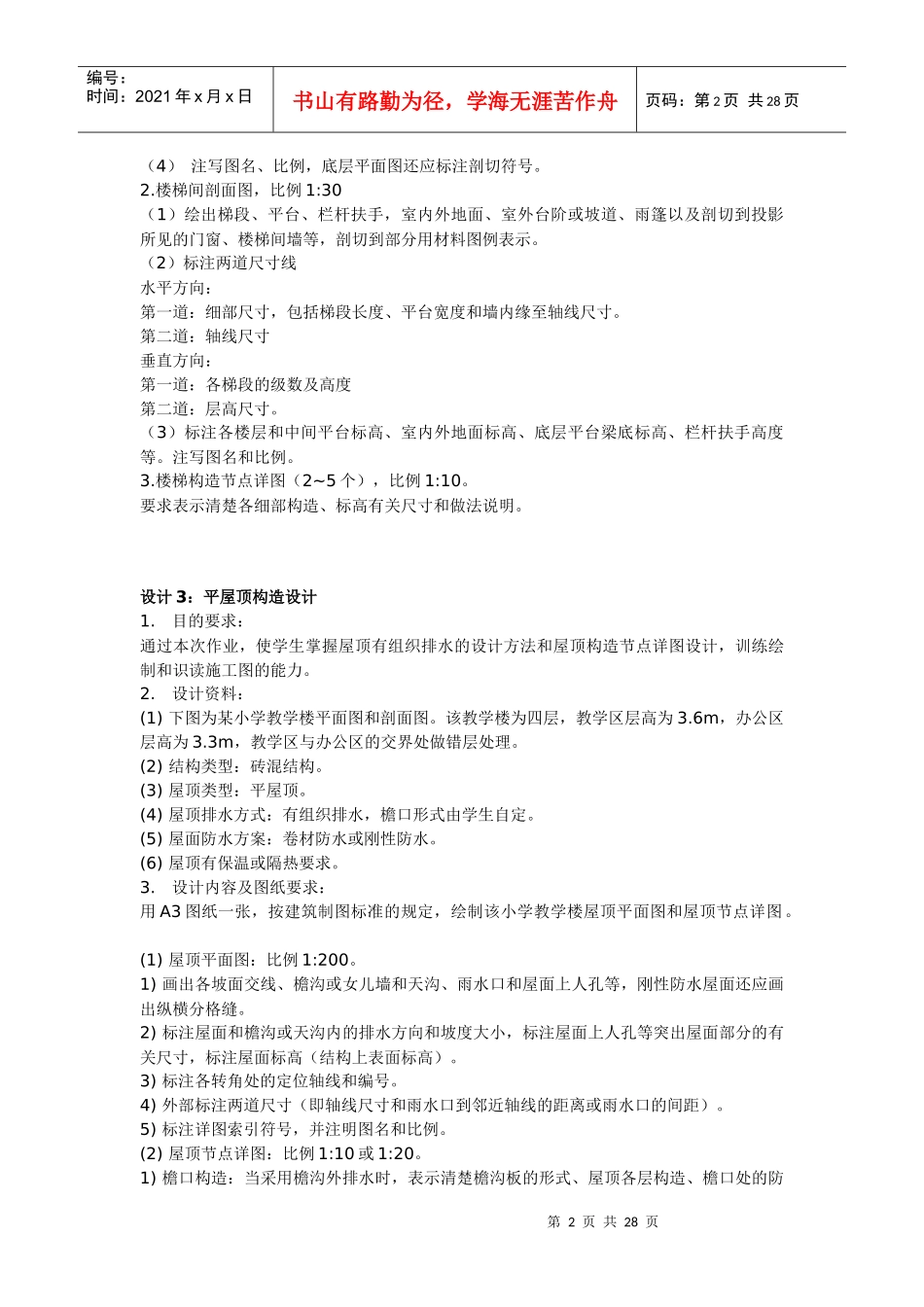

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页三、设计题设计1：墙身构造设计⒈设计条件今有一两层建筑物，外墙采用砖墙（墙厚由学生根据各地区的特点自定），墙上有窗。室内外高差为450mm。室内地坪层次分别为素土夯实，3：7灰土厚100mm，C10素混凝土层厚80mm，水泥砂浆面层厚20mm。采用钢筋混凝土楼板。⒉设计内容要求沿外墙窗部位纵剖，直至基础以上，绘制墙身剖面。重点绘制以下大样。比例为1：10。⑴楼板与砖墙结合节点；⑵过梁；⑶窗台；⑷勒脚及其防潮处理；⑸明沟或散水。⒊图纸要求用一张3#图纸完成。图中线条、材料等，一律按建筑制图标准表示。⒋说明⑴如果图纸尺寸不够，可在节点与节点之间用折断线断开，亦可将五个节点分为两部分布图；⑵图中必须注明具体尺寸，注明所用材料；⑶要求字体工整，线条粗细分明。设计2：楼梯构造设计依据下列条件和要求，设计某住宅的钢筋混凝土双跑楼梯。一、设计条件该住宅为六层砖混结构，层高2.8m，楼梯间2700×6600mm。墙体均为240砖墙，轴线居中，底层设有住宅出入口，室内外高差450mm。二、设计内容及深度要求用A2图纸一张完成以下内容：1.楼梯间底层、标准层和顶层三个平面图，比例1:50。（1）绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。底层平面图还应绘出室外台阶或坡道、部分散水的投影等。（2）标注两道尺寸线。开间方向：第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸；第二道：轴线尺寸；进深方向：第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺寸；第二道：轴线尺寸。（3）内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数和踏步尺寸。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页（4）注写图名、比例，底层平面图还应标注剖切符号。2.楼梯间剖面图，比例1:30（1）绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。（2）标注两道尺寸线水平方向：第一道：细部尺寸，包括梯段长度、平台宽度和墙内缘至轴线尺寸。第二道：轴线尺寸垂直方向：第一道：各梯段的级数及高度第二道：层高尺寸。（3）标注各楼层和中间平台标高、室内外地面标高、底层平台梁底标高、栏杆扶手高度等。注写图名和比例。3.楼梯构造节点详图（2~5个），比例1:10。要求表示清楚各细部构造、标高有关尺寸和做法说明。设计3：平屋顶构造设计1.目的要求：通过本次作业，使学生掌握屋顶有组织排水的设计方法和屋顶构造节点详图设计，训练绘制和识读施工图的能力。2.设计资料：(1)下图为某小学教学楼平面图和剖面图。该教学楼为四层，教学区层高为3.6m，办公区层高为3.3m，教学区与办公区的交界处做错层处理。(2)结构类型：砖混结构。(3)屋顶类型：平屋顶。(4)屋顶排水方式：有组织排水，檐口形式由学生自定。(5)屋面防水方案：卷材防水或刚性防水。(6)屋顶有保温或隔热要求。3.设计内容及图纸要求：用A3图纸一张，按建筑制图标准的规定，绘制该小学教学楼屋顶平面图和屋顶节点详图。(1)屋顶平面图：比例1:200。1)画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等，刚性防水屋面还应画出纵横分格缝。2)标注屋面和檐沟或天沟内的排水方向和坡度大小，标注屋面上人孔等突出屋面部分的有关尺寸，标注屋面标高（结构上表面标高）。3)标注各转角处的定位轴线和编号。4)外部标注两道尺寸（即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距）。5)标注详图索引符号，并注明图名和比例。(2)屋顶节点详图：比例1:10或1:20。1)檐口构造：当采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐口处的防第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页水处理，以及檐沟板与圈梁、墙、屋面板之间的相互关系，标注檐沟尺寸，注明檐沟饰面层的做法和防水层的收头构造做法；当采用女儿墙外排水或内排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶各层构...
