小区智能化系统方案样板VIP免费

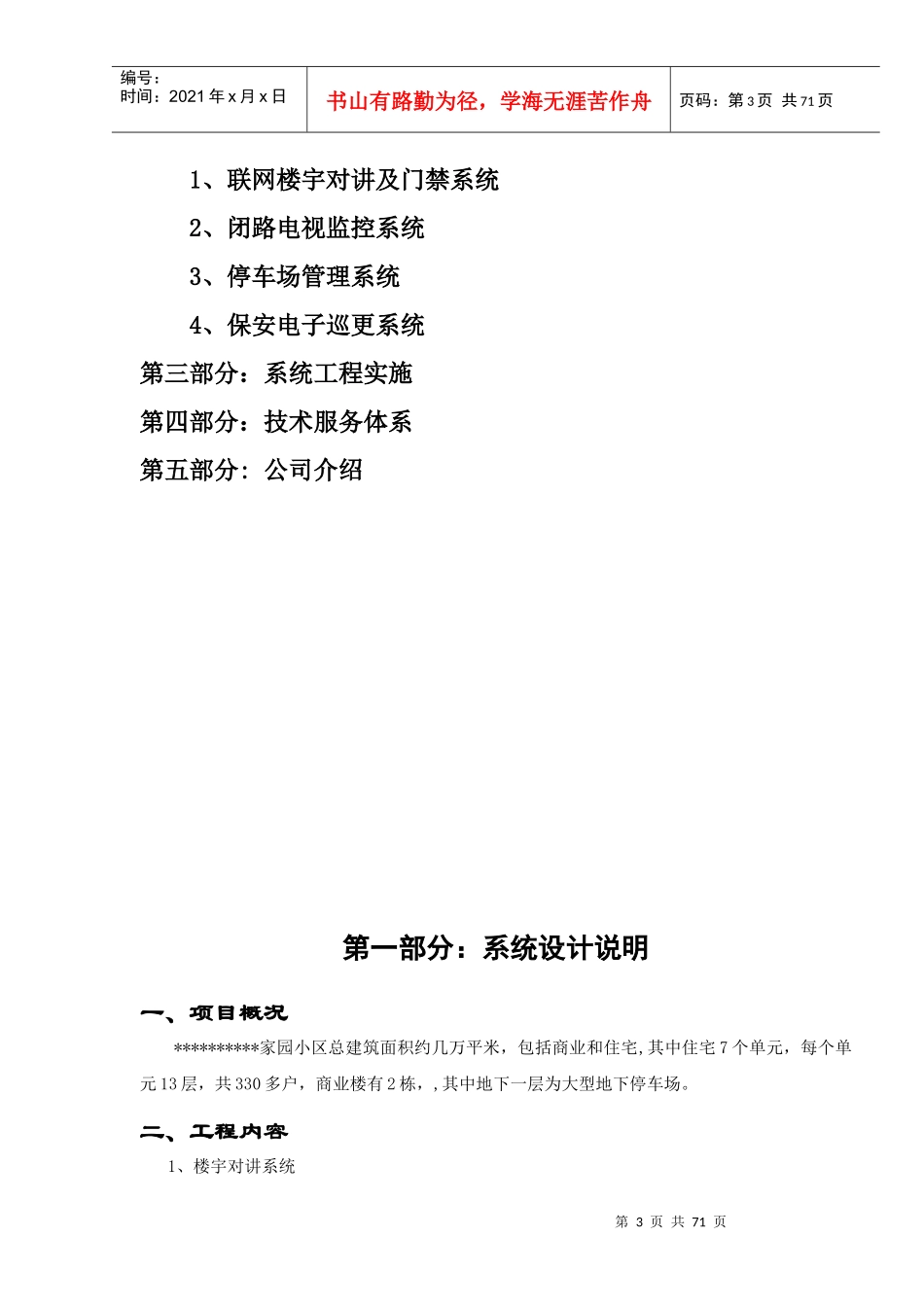

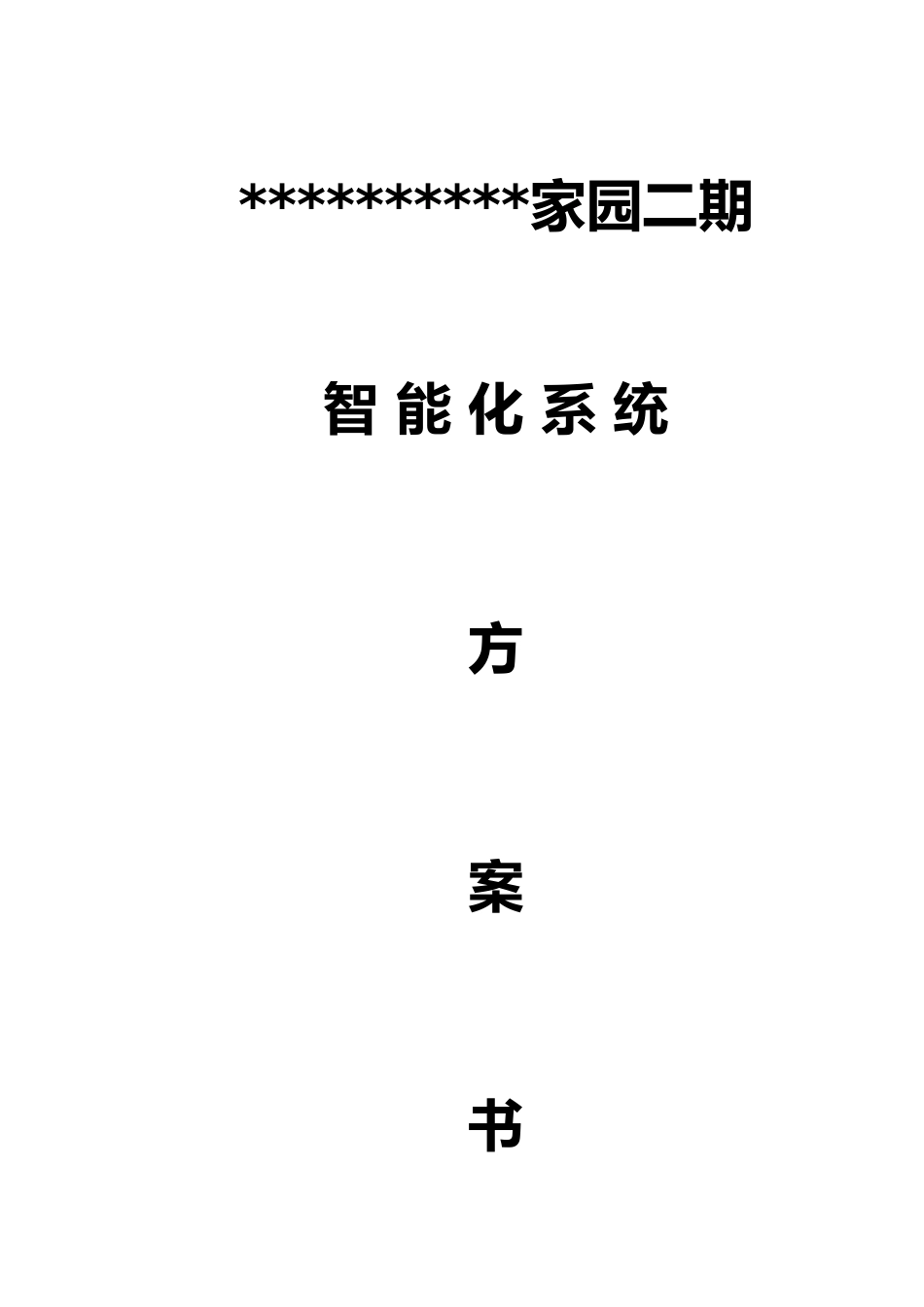

**********家园二期智能化系统方案书第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共71页2012年10月目录第一部分：系统设计说明第二部分：系统方案第3页共71页第2页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共71页1、联网楼宇对讲及门禁系统2、闭路电视监控系统3、停车场管理系统4、保安电子巡更系统第三部分：系统工程实施第四部分：技术服务体系第五部分:公司介绍第一部分：系统设计说明一、项目概况**********家园小区总建筑面积约几万平米，包括商业和住宅,其中住宅7个单元，每个单元13层，共330多户，商业楼有2栋，,其中地下一层为大型地下停车场。二、工程内容1、楼宇对讲系统第4页共71页第3页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共71页2.闭路电视监控系统3.门禁控制系统4.停车场管理系统三、设计依据《智能建筑设计标准》GB/T50314-2006《电力装置的继电保护和自动装置设计规范》GB50062-92《建筑照明设计标准》GB50034-2004《汽车库、修车库、停车场设计防火规范》GB50067-97《民用建筑电气设计规范》JGJ/T16-92《综合布线系统工程设计规范》GB/T50311-2007《综合布线系统工程验收规范》GB/T50312-2007《民用闭路监视系统工程技术规范》GB50198-94《安全技术防范工程技术规范》GB50348—2004《视频安防监控系统工程设计规范》GB50395-2007《入侵报警系统工程设计规范》GB50394-2007《出入口控制系统工程设计规范》GB50396-2007《有线电视系统工程技术规范》GB50200-94《电子计算机房设计规范》GB50174-93《建筑物防雷设计规范》GB50057-94（2000年版）《建筑物电子信息系统防雷技术规范》GB50343-2004《工业企业通信接地设计规范》GBJ79-85《通信管道工程施工及验收规范》GB50374-2006广东省关于智能建筑的设计规范及有关规定其他相关行业的有关规范、规程及规定四、技术总体概述(一)楼宇对讲系统和门禁系统1、本工程根据小区的户型结构等分布，采用彩色可视联网对讲系统。全部联网到保安控制中心,保安在控制室可以呼叫小区的任何一户。2、在保安中心安装一台联网管理机，在每个单元楼大门门口安装一台带刷卡功能的黑白可第5页共71页第4页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页视门口主机，每户安装一台黑被可视分机，每个单元的每层2户、3户或者4户为一体，通过一个层间平台来分线至每户，层间平台安装在每层的弱电井的布线箱里。3、从一楼单元门口入户的用户自己可以通过密码或者刷卡进门。经一楼单元门的来访人员通过呼叫住户，经住户确认后是否放行，或者到保安处登记后方可放行。4．在地下停车场半层和负一层进入电梯和楼梯区的消防通道安装相应的读卡器和门口机，住户停车后可以由停车库通道直接刷卡进入，来访人员同样经过楼宇门口机呼叫住户，经过住户确认后是否放行，或者到保安处登记后方可放行。5、门禁系统主要用在每个单元的地面出入口和地下车库出入口，出入口采用非接触IC感应卡门禁系统，和楼宇对讲系统配合使用，所设的门禁系统用以辅助工作人员管理通道及门的开、关。可以根据业主实际情况授权进入允许的单元门和车库。实时监控，随时设置统关、统开，或指定若干通道开关；可随时查询、统计、分析出入信息档案。各单元门的出、入门设有磁开关，监视门的开闭状态，对非正常进入单元楼事件进行报警。门禁系统的主要功能有：A.有效卡的识别（持卡人的权限、有限的时间内）只有有效的卡才能放行。B.时间功能，可以定义某一时间内某些门全开或全关（所有的卡都不能刷卡进出）。C.门没有关好发生报警。D.不通过有效卡进入报警。E.可根据需要随时增减控制器，控制器能独立工作，维持本区域的正常运行。系统能对设防区域位置、出入对象及出入时间等进行控制和实时记录，能对设备运行状态和信号传输线路进行检测,当探测器或线路被破坏时，能及时发出报警并指示故障位置，系统能显示和记录报警部位、报警数据，能与其它系统联动。(二)视频监控系统1、采用集成式闭路电视监控系统，主控中心设于消防控制中心，由...
