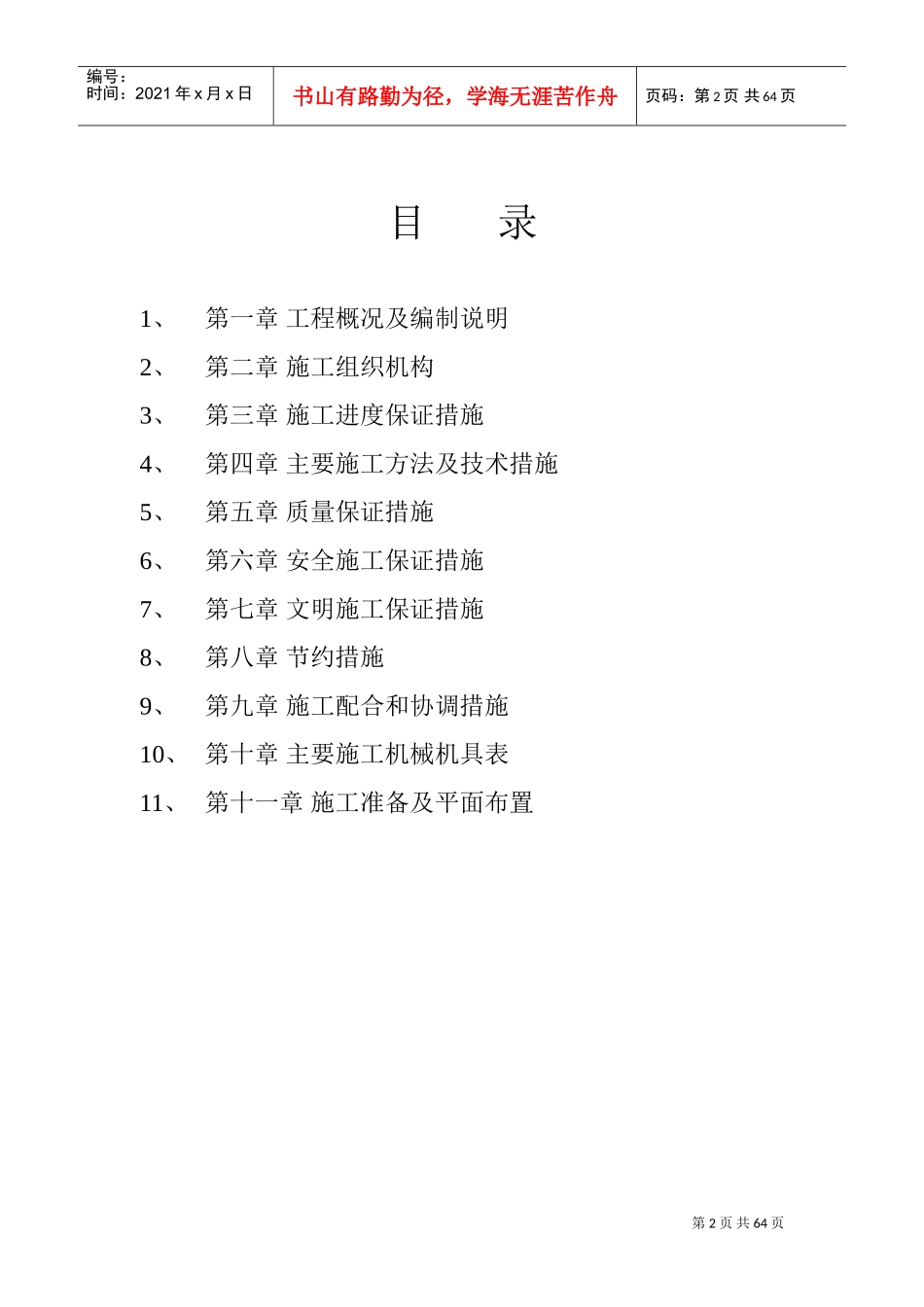

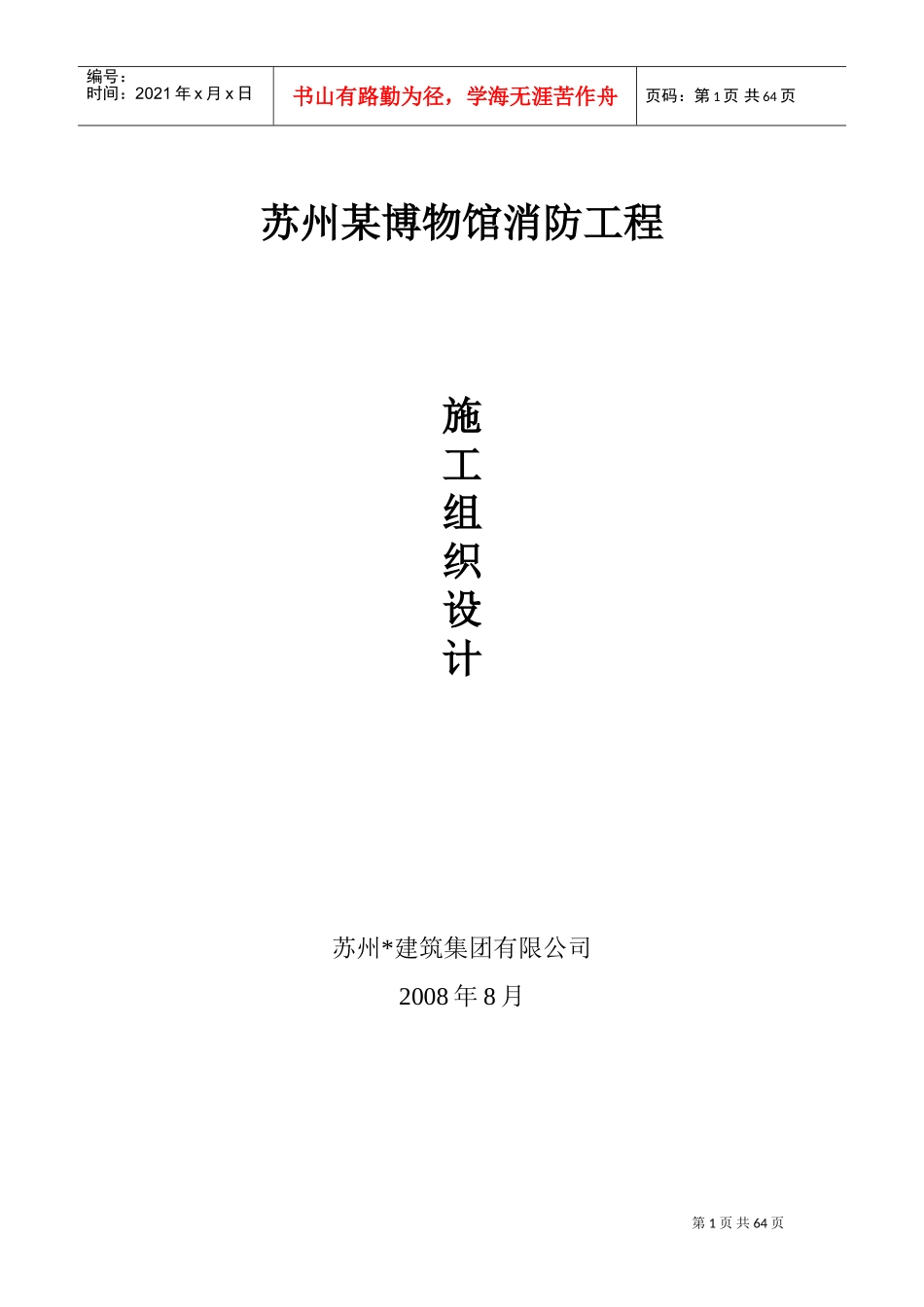

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页苏州某博物馆消防工程施工组织设计苏州*建筑集团有限公司2008年8月第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页目录1、第一章工程概况及编制说明2、第二章施工组织机构3、第三章施工进度保证措施4、第四章主要施工方法及技术措施5、第五章质量保证措施6、第六章安全施工保证措施7、第七章文明施工保证措施8、第八章节约措施9、第九章施工配合和协调措施10、第十章主要施工机械机具表11、第十一章施工准备及平面布置第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页第一章工程概况及编制说明一、工程概况本工程质量目标为确保省优，争创“鲁班奖”。开工期为2008年8月，2010年2月竣工，总工期为600日历天。本工程建筑面积约为21018平方米。本工程共分为以下几个方面：1.消火栓系统设计：1）本工程室内消火栓设计用水量为15L/S，储存二小时室内消火栓消防用水于地下泵房消防水池内总消防储存水量为216吨。本建筑物最高处不便设置消防水箱，故在泵房内设置有效容积9M3消防气压罐供给火灾初期消防用水。2）本工程室内消火栓系统在建筑物地下室形成消防环管，环管在水泵房内与消火栓泵出水管连接，室外与水泵接合器相接。室内消火栓主泵性能参数：Q=15L/S,H=45m,(一用一备)。3）各建筑物内设置dn65单出口消火栓配套喉卷，消火栓与灭火器合用消防箱，尺寸为700*1600，消防箱内设dn65消火栓一个，长25m麻质衬胶水龙带一条，Φ19水枪一支以及消防按钮和指示灯一个；消防箱内另配dn25消火栓消防喉卷一组及MFa3干粉化学灭火器三组和指示灯一个。4）消防泵的控制由设于消火栓箱内按钮启动，其信号传至消防控制中心，并能自动气泵，泵房内也有手动启动装置。5）消火栓管道采用焊接镀锌钢管，dn50及以下螺纹连接，dn70以上为沟槽连接，消防管道沟槽卡箍接口须采用FM及UL认证产品。6）消防系统管道上的阀门采用沟槽卡箍连接蝶阀，阀门工作压力均为1.6MPa。消防水泵吸水管上采用沟槽卡箍连接明干闸阀，工压力1.0MPa。消防泵压水管上止回阀采用弹性静音止回阀。2.自动喷水灭火系统设计：第5页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页1）本工程火自动喷水灭火设计用水量为30L/S，储存一小时自动喷淋用水于地下室泵房消防水池内，本建筑物最高处不便设置消防水箱，故在泵房内设置有效容积3M3喷淋气压罐供给火灾初期消防用水。2）本工程自动喷淋消防系统设置二组湿式报警阀及一组预作用喷淋报警阀。喷淋消防管路在泵房内与喷淋栓泵出口管相连，室外与水泵接合器相连。喷淋主泵性能参数：Q=30L/S,H=45m,（一用一备）。3）喷淋泵与报警阀联动，另外稳压出水和室外喷淋水泵接合器在报警阀前接入喷淋系统。稳压装置气压罐有效容积不小于3M3。各防火分区设置水流指示器，信号发馈至消防中心。4）喷头选用：采用快速反应玻璃球喷头，办公用房、会议室、展厅、库房等处有吊顶厂所采用隐蔽式吊顶型喷头；部分特殊吊顶的展厅及走廊设置边墙型喷头；地下车库、空调机房等无吊顶场所采用直立型喷头。喷头温级均为68ºC喷头，接口为DN15.喷淋头须采用FM及UL认证产品。5）在通风管道等障碍物宽度大于1200mm，其正下方应增设喷头。6）在每分区自动喷水灭火系统干管上设置信号蝶阀和水流指示器，在管网末端设系统检验装置。信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不应小于300mm。7）自动喷淋灭火系统管道采用焊接镀锌钢管，dn50及以下螺纹连接，dn70以上为沟槽连接，消防管道沟槽卡箍接口须采用FM及UL认证产品。8）水流指示器及湿式报警阀前的阀门采用沟槽卡箍连接蝶阀，阀门开关信号反应到消防控制室，阀门工作压力均为1.6MPa。消防水泵吸水管上采用沟槽卡箍连接明干闸阀，工压力1.0MPa。湿式报警阀及水流指示器须采用FM及UL认证产品。消防泵压水管上止回阀采用弹性静音止回阀。3.火灾报警系统...
