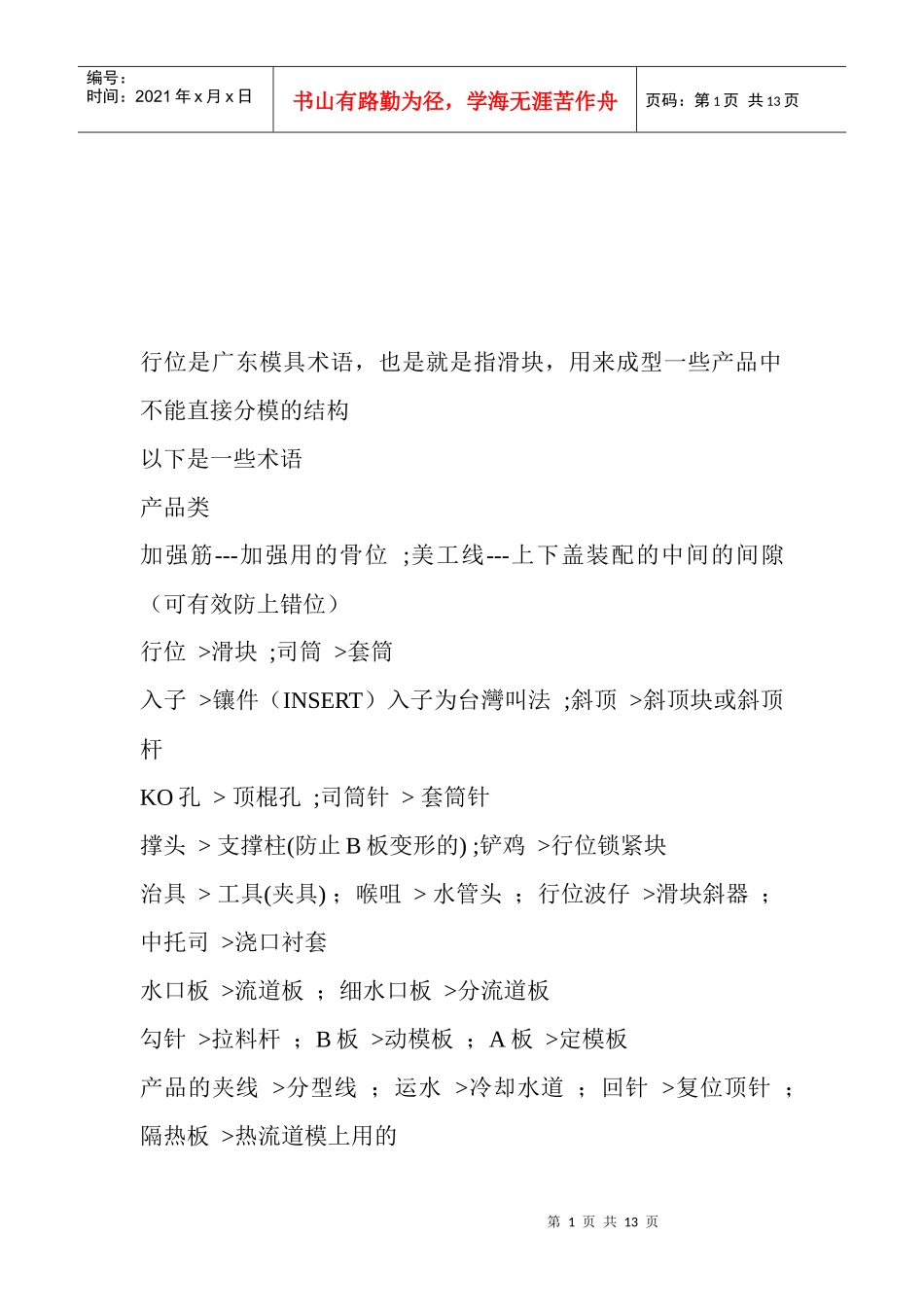

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页行位是广东模具术语，也是就是指滑块，用来成型一些产品中不能直接分模的结构以下是一些术语产品类加强筋---加强用的骨位;美工线---上下盖装配的中间的间隙（可有效防上错位）行位>滑块;司筒>套筒入子>镶件（INSERT）入子为台灣叫法;斜顶>斜顶块或斜顶杆KO孔>顶棍孔;司筒针>套筒针撑头>支撑柱(防止B板变形的);铲鸡>行位锁紧块治具>工具(夹具)；喉咀>水管头；行位波仔>滑块斜器；中托司>浇口衬套水口板>流道板；细水口板>分流道板勾针>拉料杆；B板>动模板；A板>定模板产品的夹线>分型线；运水>冷却水道；回针>复位顶针；隔热板>热流道模上用的第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页撬模位>用来公开AB板的；码模坑>注射时固定上下模的通框>把框开成通；大水口模----二板模；小水口模----三板模斜顶(又叫推方)----楣仔方；方铁----凳仔方夹水纹----熔胶线火花纹----电火花加工后留下的纹粗公----电火花粗加工用的铜公精公----电火花精加工用的铜公晒字----做好菲林再拿去加字体的加工方法开模器=拉胶=拉模扣密封圈=膠圈=防水胶圈=O型圈波子螺絲＝定位珠=弹弓波子扣机就是控制多板分型的机械装置模具类：K.O孔——顶棍孔——用来顶顶针板的。塑胶类：赛钢——POM；防弹胶——PC；透明大力胶——SAN；亚加力——PMMA校杯——前模弹出开模的内行位PL面（音啪啦面）——分模面反柯——将正常情况下的前后模料位倒过来开模的方法，比如第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页玩具车模具开模时，如果车外形面放后模出就是反柯浮柯——局部有倒扣的地方采用小镶件弹出的出模方法0.01mm=1丝=一条（台湾）,不要误导人家啊，1u=0.001MM吃前模：开模时，产品留在前模顶白：顶出时所需脱模力较大，顶针不够力，使产品局部被顶坏，从产品正面看，有明显的白色或者胶位高出，又叫顶高水口烘印：潜水时入水点在制品外观面上留下的痕迹咬花=蚀纹/喷沙；逃料=偷料；多肉＝多料机械类工具类:扳手=士巴拿（spanner）港资厂术语；合金刀=卡凡刀模具类：前模与后模“复模--第一次合模”=飞模=ＦＩＴ模方铁=模脚；模具抛光=省模；周位=点浇口的凹点孔虎口=模仁上的精定位波珠=行位限位螺珠尼龙扣=一种模具分型开闭器超不碎胶ABS(工程塑料)赛钢POM；硬胶GPPS第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页不碎硬胶HIPS；软胶PE尼龙PA；防弹胶PC百折胶PP；亚加力PMMA(有机玻璃)；K料(K胶，学名BS缩水1.005，是一种透明料)模具類(順德)吊針---三板模前模拉料針撐雞------鎖緊塊(又稱鏟基)彈啤－－－裝彈簧的斜滑塊模具工程类的：钢模：塑胶模；棱线：过渡线。两曲面渐过渡交线。电蚀：电解成形：属于电加工类；介子：垫圈。码仔：装夹工具，一种三角形斜面开扣位槽的垫块。捻把：丝应该是铰孔用的铰刀避空＝让位模胚类：直衡----直冲；几构----机构；撑头----支承柱；法兰----定位导圈师傅位----标数基准；模胚阔度----模胚宽度；公仔模----铍铜模、雕刻模第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页刀--捻把；虎钳--批士；推杆--顶针；推管--司筒；导柱--边钉导套--托司，直司；限位螺丝--山打螺丝；顶块--直方；滑块--行位定位环--法兰；定位块--铲基；精确定位块--边锁，顶锁扃推杆--扃顶针；阶梯推杆--托针；浇口--水口；斜导柱--牛角支撑柱--撑头；定模板--A板；动模板--B板；型腔--前模，母模模仁，模肉型芯--后模，公模模仁，柯；复位杆--回针；浇口套--机嘴；开闭器--扣鸡密封圈--O型环；注塑机--啤机中炭钢或45#钢香港称为王牌钢,40CrMnMo7=瑞典718日本产NAK80X40CrMoV51=一胜百（ASSAB）8407日本SKD61X42Cr13=一胜百（ASSAB）S-136ESRX36CrMo17=一胜百（ASSAB）S-136H以下是模具设计上的部分行话术语,整理至网络行位>滑块司筒>套筒入子>镶件（INSERT）入子为台灣叫法第6页共13页第5...
