第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页如何用PROTEUS制作PCB板PROTEUS是一个很强悍的仿真软件,可以仿真模拟电路,数字电路,单片机,8086和8088,ARM7,PLD/FPGA,以及电子管(不是晶体管哦)
其实他也可以进行PCB设计,笔者在下面将进行说明
笔者以制作RC多谐振荡器为例
第一步:建立原理图
选择元器件时,要注意元器件的封装格式(PCB预览)
例如选择三极管要注意PCB的预览
如下图,选好元器件后,进行原理图布线,如下图所示

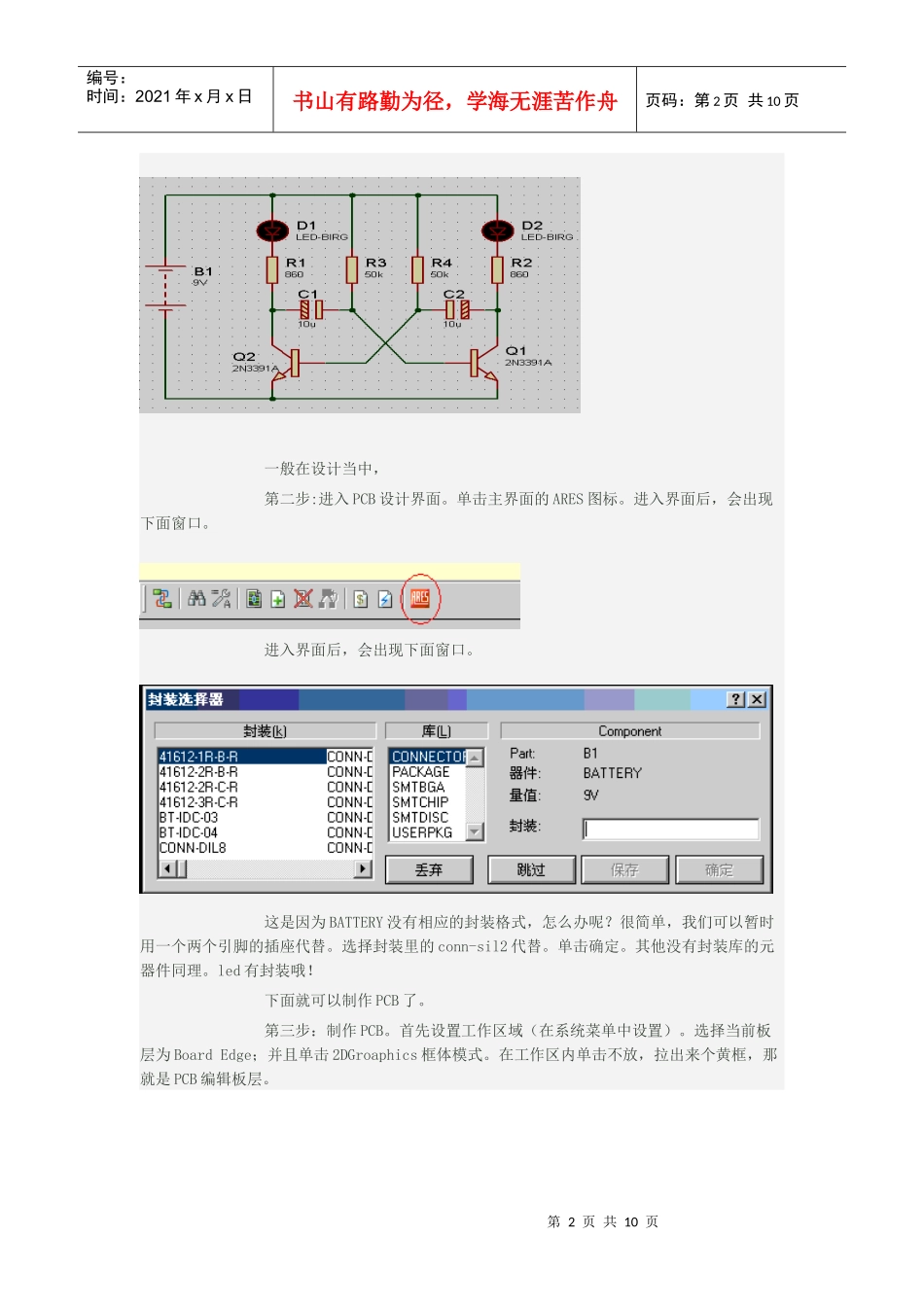

第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页一般在设计当中,第二步:进入PCB设计界面
单击主界面的ARES图标
进入界面后,会出现下面窗口
进入界面后,会出现下面窗口
这是因为BATTERY没有相应的封装格式,怎么办呢
很简单,我们可以暂时用一个两个引脚的插座代替
选择封装里的conn-sil2代替
其他没有封装库的元器件同理
led有封装哦
下面就可以制作PCB了
第三步:制作PCB
首先设置工作区域(在系统菜单中设置)
选择当前板层为BoardEdge;并且单击2DGroaphics框体模式
在工作区内单击不放,拉出来个黄框,那就是PCB编辑板层
第3页共10页第2页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页下面,就可以进行布局,可以自动布局,自动布线(在工具菜单栏中)
为了好看,我采用自己布局
点击然后,将所有的元器件,放置在黄色框内
但我们进行放置时,有的没有,绿色的电气线,怎么办呢
我们可以,用连接高亮模式,查看原理图,将没有电气连接的元器件连接起来或直接用铜箔连()接起来
