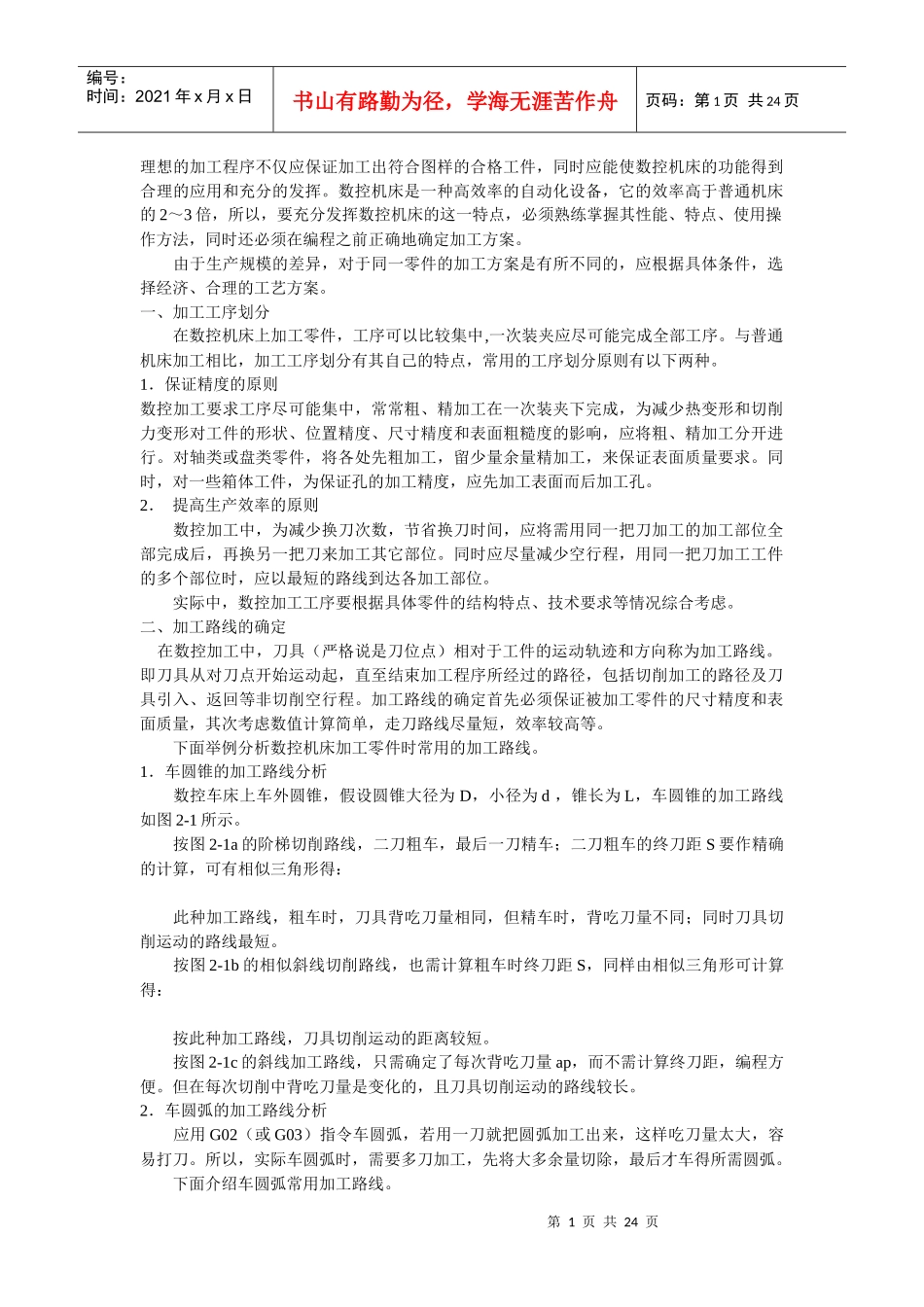

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页理想的加工程序不仅应保证加工出符合图样的合格工件，同时应能使数控机床的功能得到合理的应用和充分的发挥。数控机床是一种高效率的自动化设备，它的效率高于普通机床的2～3倍，所以，要充分发挥数控机床的这一特点，必须熟练掌握其性能、特点、使用操作方法，同时还必须在编程之前正确地确定加工方案。由于生产规模的差异，对于同一零件的加工方案是有所不同的，应根据具体条件，选择经济、合理的工艺方案。一、加工工序划分在数控机床上加工零件，工序可以比较集中,一次装夹应尽可能完成全部工序。与普通机床加工相比，加工工序划分有其自己的特点，常用的工序划分原则有以下两种。1．保证精度的原则数控加工要求工序尽可能集中，常常粗、精加工在一次装夹下完成，为减少热变形和切削力变形对工件的形状、位置精度、尺寸精度和表面粗糙度的影响，应将粗、精加工分开进行。对轴类或盘类零件，将各处先粗加工，留少量余量精加工，来保证表面质量要求。同时，对一些箱体工件，为保证孔的加工精度，应先加工表面而后加工孔。2．提高生产效率的原则数控加工中，为减少换刀次数，节省换刀时间，应将需用同一把刀加工的加工部位全部完成后，再换另一把刀来加工其它部位。同时应尽量减少空行程，用同一把刀加工工件的多个部位时，应以最短的路线到达各加工部位。实际中，数控加工工序要根据具体零件的结构特点、技术要求等情况综合考虑。二、加工路线的确定在数控加工中，刀具（严格说是刀位点）相对于工件的运动轨迹和方向称为加工路线。即刀具从对刀点开始运动起，直至结束加工程序所经过的路径，包括切削加工的路径及刀具引入、返回等非切削空行程。加工路线的确定首先必须保证被加工零件的尺寸精度和表面质量，其次考虑数值计算简单，走刀路线尽量短，效率较高等。下面举例分析数控机床加工零件时常用的加工路线。1．车圆锥的加工路线分析数控车床上车外圆锥，假设圆锥大径为D，小径为d，锥长为L，车圆锥的加工路线如图2-1所示。按图2-1a的阶梯切削路线，二刀粗车，最后一刀精车；二刀粗车的终刀距S要作精确的计算，可有相似三角形得：此种加工路线，粗车时，刀具背吃刀量相同，但精车时，背吃刀量不同；同时刀具切削运动的路线最短。按图2-1b的相似斜线切削路线，也需计算粗车时终刀距S，同样由相似三角形可计算得：按此种加工路线，刀具切削运动的距离较短。按图2-1c的斜线加工路线，只需确定了每次背吃刀量ap，而不需计算终刀距，编程方便。但在每次切削中背吃刀量是变化的，且刀具切削运动的路线较长。2．车圆弧的加工路线分析应用G02（或G03）指令车圆弧，若用一刀就把圆弧加工出来，这样吃刀量太大，容易打刀。所以，实际车圆弧时，需要多刀加工，先将大多余量切除，最后才车得所需圆弧。下面介绍车圆弧常用加工路线。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页图2-2为车圆弧的阶梯切削路线。即先粗车成阶梯，最后一刀精车出圆弧。此方法在确定了每刀吃刀量ap后，须精确计算出粗车的终刀距S，即求圆弧与直线的交点。此方法刀具切削运动距离较短，但数值计算较繁。图2-3为车圆弧的同心圆弧切削路线。即用不同的半径圆来车削，最后将所需圆弧加工出来。此方法在确定了每次吃刀量ap后，对90°圆弧的起点、终点坐标较易确定，数值计算简单，编程方便，常采用。但按图2-3b加工时，空行程时间较长。图2-4为车圆弧的车锥法切削路线。即先车一个圆锥，再车圆弧。但要注意，车锥时的起点和终点的确定，若确定不好，则可能损坏圆锥表面，也可能将余量留得过大。确定方法如图2-4所示，连接OC交圆弧于D，过D点作圆弧的切线AB。由几何关系CD=OC-OD=-R=0.414R，此为车锥时的最大切削余量，即车锥时，加工路线不能超过AB线。由图示关系，可得AC=BC=0.586R，这样可确定出车锥时的起点和终点。当R不太大时，可取AC=BC=0.5R。此方法数值计算较繁，刀具切削路线短。3．车螺纹时轴向进给距离的分析车螺纹时，刀具沿螺纹方向的进给应与工件主轴旋转保持...
